申请日2018.01.19
公开(公告)日2018.11.13
IPC分类号C02F9/04
摘要
本实用新型涉及废水处理领域，尤其涉及一种废水密闭循环处理装置，包括清洗池、废水集中池、一级沉淀池、二级沉淀池及纤维过滤器，一级沉淀池底部设有竖直的分隔板，分隔板将一级沉淀池分为沉淀室及集水室，分隔板的高度小于一级沉淀池高度，集水室的底部设有排水口，纤维过滤器包括釜体，二级沉淀池通过管道与设于釜体顶部的入水口相连通，釜体的底端设有出水口，出水口通过第二管道与清洗池相连通，第二管道上还设有水泵;本实用新型采用一级沉淀池及二级沉淀池进行沉淀，节省了成本的同时，能够使废水中大量的废物去除，纤维过滤器具有过滤精度高、过滤速度快及可重复利用的效果，保证设备正常使用率及使用寿命。
权利要求书

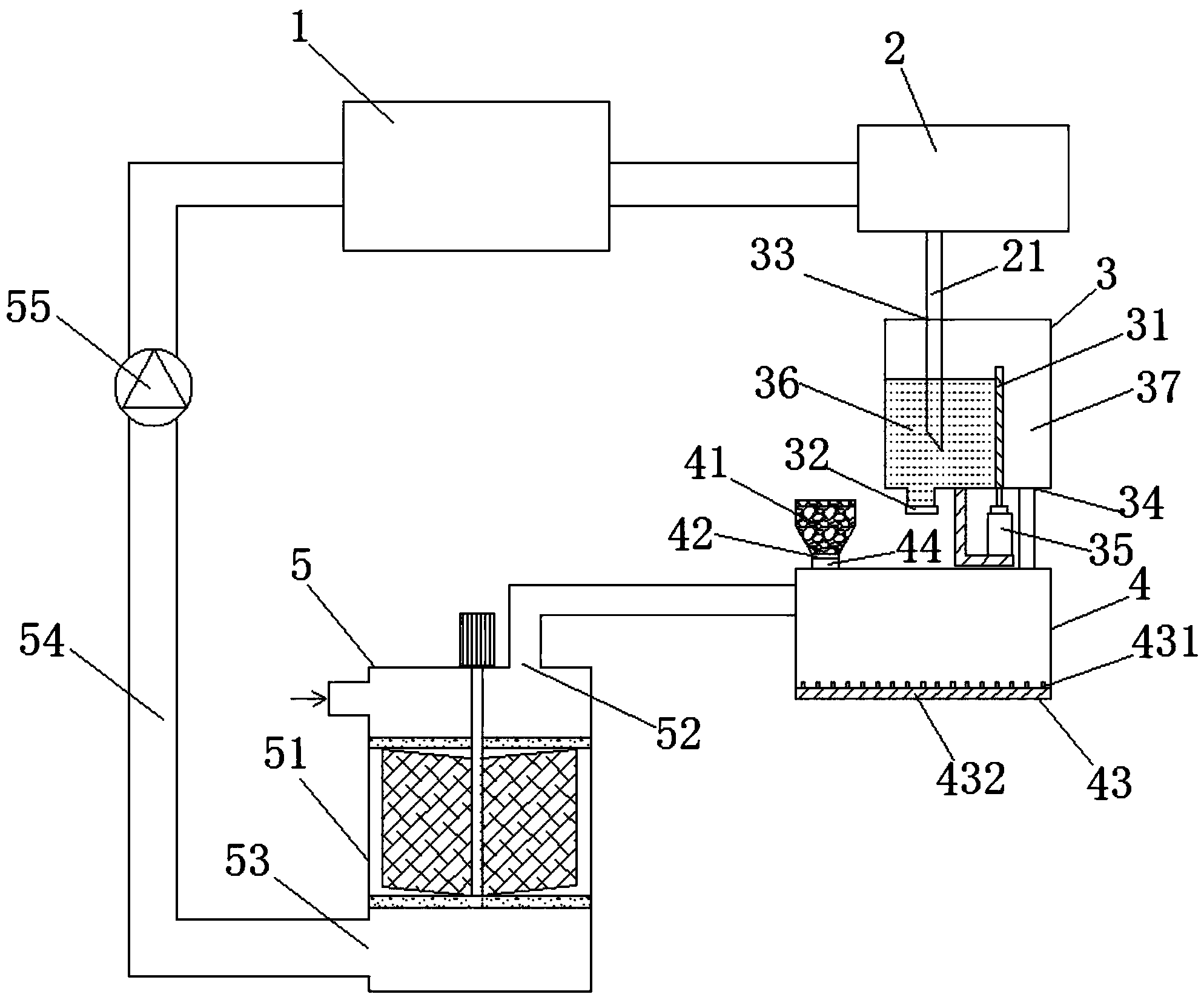

1.一种废水密闭循环处理装置，其特征在于:包括清洗池(1)、废水集中池(2)、一级沉淀池(3)、二级沉淀池(4)及纤维过滤器(5)，所述清洗池(1)通过管道与所述废水集中池(2)相连通，所述一级沉淀池(3)底部设有竖直的分隔板(31)，所述分隔板(31)的两端与所述一级沉淀池(3)的侧壁密封连接，所述分隔板(31)将所述一级沉淀池(3)分为沉淀室(36)及集水室(37)，所述沉淀池(3)内盛装有废水溶液，所述分隔板(31)的高度小于所述一级沉淀池(3)高度，所述沉淀室的顶部设有进水口(33)，并于底部设置排渣口(32)，所述废水集中池(2)底部连接有第一管道(21)，所述第一管道(21)伸入所述进水口(33)且伸入所述沉淀室(36)的液面下，所述集水室(37)的底部设有排水口(34)，所述排水口(34)通过管道与所述二级沉淀池(4)顶部相连通，所述纤维过滤器(5)包括釜体(51)，所述二级沉淀池(4)通过管道与设于所述釜体(51)顶部的入水口(52)相连通，所述釜体(51)的底端设有出水口(53)，所述出水口(53)通过第二管道(54)与所述清洗池(1)相连通，所述第二管道(54)上还设有水泵(55)。
2.根据权利要求1所述的一种废水密闭循环处理装置，其特征在于:所述一级沉淀池(3)的底部固定设有升降气缸(35)，所述升降气缸(35)的伸缩杆与所述分隔板(31)固定连接。
3.根据权利要求1所述的一种废水密闭循环处理装置，其特征在于:所述二级沉淀池(4)的顶部设有加药箱(41)，所述加药箱(41)的底部通过第三管道(42)与所述二级沉淀池(4)相连通，所述第三管道(42)上设有电磁阀(44)。
4.根据权利要求1所述的一种废水密闭循环处理装置，其特征在于:所述二级沉淀池(4)还包括气泡装置(43)，所述气泡装置(43)包括喷嘴(431)及气泡发生器(432)，所述气泡发生器(432)固定设于所述二级沉淀池(4) 底部外壁，所述喷嘴(431)设于所述二级沉淀池(4)底部内壁并与所述气泡发生器(432)通过气管相连通。
5.根据权利要求1所述的一种废水密闭循环处理装置，其特征在于：所述釜体(51)内设有水平放置的第一纤维过滤层(56)及第二纤维过滤层(57)，所述第一纤维过滤层(56)设于所述第二纤维过滤层(57)的上方，且所述第二纤维过滤层(57)设于所述出水口(53)上方，所述第一纤维过滤层(56)孔隙小于所述第二纤维过滤层(57)孔隙。
6.根据权利要求5所述的一种废水密闭循环处理装置，其特征在于：所述纤维过滤器(5)还包括搅拌装置(58)，所述搅拌装置(58)包括电动机(581)、搅拌杆(582)及纤维搅拌叶(583);所述电动机(581)固定于所述釜体(51)顶部，所述搅拌杆(582)的一端伸出所述釜体(51)顶部并与所述电动机(581)的转轴固定连接，所述搅拌杆(582)的另一端竖直贯穿所述第一纤维过滤层(56)并位于所述第二纤维过滤层(57)上方，位于所述第一纤维过滤层(56)及所述第二纤维过滤层(57)之间的搅拌杆(582)上沿着圆周方向均匀设有多个竖直放置的纤维搅拌叶(583)。
7.根据权利要求6所述的一种废水密闭循环处理装置，其特征在于：所述釜体(51)的侧壁还设有补给水进口(59)，所述补给水进口(59)设于所述第一纤维过滤层(56)上方。
8.根据权利要求1所述的一种废水密闭循环处理装置，其特征在于：所述分隔板(31)的高度为所述一级沉淀池(3)高度的三分之二。
说明书
一种废水密闭循环处理装置
技术领域
本实用新型涉及废水处理领域，尤其涉及一种废水密闭循环处理装置。
背景技术
一般工厂内建设的废水处理装置，会因为经济问题的考虑，并不能将废水充分处理。针对实际中废水处理程度及废水处理量情况，我们提出了一种生产废水处理系统，该系统建设经费低，且可根据实际废水需要的处理程度进行不同层次的循环处理。
实用新型内容
本实用新型的目的主要根据以上存在的不足，提供一种废水密闭循环处理装置。
为了实现上述目的，本实用新型的技术方案是：
一种废水密闭循环处理装置，包括清洗池、废水集中池、一级沉淀池、二级沉淀池及纤维过滤器，所述清洗池通过管道与所述废水集中池相连通，所述一级沉淀池底部设有竖直的分隔板，所述分隔板的两端与所述一级沉淀池的侧壁密封连接，所述分隔板将所述一级沉淀池分为沉淀室及集水室，所述沉淀池内盛装有废水溶液，所述分隔板的高度小于所述一级沉淀池高度，所述沉淀室的顶部设有进水口，并于底部设置排渣口，所述废水集中池底部连接有第一管道，所述第一管道伸入所述进水口且伸入所述沉淀室的液面下，所述集水室的底部设有排水口，所述排水口通过管道与所述二级沉淀池顶部相连通，所述纤维过滤器包括釜体，所述二级沉淀池通过管道与设于所述釜体顶部的入水口相连通，所述釜体的底端设有出水口，所述出水口通过第二管道与所述清洗池相连通，所述第二管道上还设有水泵。
优选地，所述一级沉淀池的底部固定设有升降气缸，所述升降气缸的伸缩杆与所述分隔板固定连接。
优选地，所述二级沉淀池的顶部设有加药箱，所述加药箱的底部通过第三管道与所述二级沉淀池相连通，所述第三管道上设有电磁阀。
优选地，所述二级沉淀池还包括气泡装置，所述气泡装置包括喷嘴及气泡发生器，所述气泡发生器固定设于所述二级沉淀池底部外壁，所述喷嘴设于所述二级沉淀池底部内壁并与所述气泡发生器通过气管相连通。
优选地，所述釜体内设有水平放置的第一纤维过滤层及第二纤维过滤层，所述第一纤维过滤层设于所述第二纤维过滤层的上方，且所述第二纤维过滤层设于所述出水口上方，所述第一纤维过滤层孔隙小于所述第二纤维过滤层孔隙。
优选地，所述纤维过滤器还包括搅拌装置，所述搅拌装置包括电动机、搅拌杆及纤维搅拌叶;所述电动机固定于所述釜体顶部，所述搅拌杆的一端伸出所述釜体顶部并与所述电动机的转轴固定连接，所述搅拌杆的另一端竖直贯穿所述第一纤维过滤层并位于所述第二纤维过滤层上方，位于所述第一纤维过滤层及所述第二纤维过滤层之间的搅拌杆上沿着圆周方向均匀设有多个竖直放置的纤维搅拌叶。
优选地，所述釜体的侧壁还设有补给水进口，所述补给水进口设于所述第一纤维层上方。
优选地，所述分隔板的高度为所述一级沉淀池高度的三分之二。
由于采用了以上技术方案，本实用新型具有以下有益效果：本实用新型通过采用一级沉淀池及二级沉淀池进行沉淀，无需对废水进行化学处理，节省了成本的同时，能够使废水中大量的废物去除，为后续处理大大减轻了负担，通过采用纤维过滤器进行过滤，具有过滤精度高、过滤速度快及可重复利用的效果，保证设备正常使用率及使用寿命。
