申请日2018.01.19
公开(公告)日2019.01.01
IPC分类号C02F9/14
摘要
本实用新型提供了一种基于生物流离反应技术的生活废水处理系统，包括下水管道和溢水管道，下水管道和溢水管道通过导流器连接生活废水处理装置，导流器内交叉设置进水孔和溢水孔，下水管道连接进水孔，溢水管道连接溢水孔，导流器与生活废水处理装置的过滤箱连接;过滤箱的内部底侧设有过滤层，生活废水处理装置的左侧设有动态生化床，右侧及底侧设有一卧式储水箱。本实用新型结构简单、制作简便，使用便捷，适宜生活居住社区的统一设计布局，可实现居民生活用水的充分回收利用，提高了水资源的利用率。
权利要求书
1.一种基于生物流离反应技术的生活废水处理系统，包括下水管道、溢水管道和生活废水处理装置，其特征在于：下水管道和溢水管道通过导流器连接生活废水处理装置，导流器内交叉设置进水孔和溢水孔，下水管道连接进水孔，溢水管道连接溢水孔，导流器与生活废水处理装置的过滤箱连接，过滤箱的内部底侧设有过滤层;生活废水处理装置的左侧设有动态生化床，右侧及底侧设有一卧式储水箱;
所述的动态生化床设置在过滤箱的垂直下方，与过滤箱间隙匹配;所述的动态生化床的内部底端设有一出水管，动态生化床通过出水管与卧式储水箱连接。
2.根据权利要求1所述的一种基于生物流离反应技术的生活废水处理系统，其特征在于：所述的过滤层由若干个筛板垂直排列组成。
3.根据权利要求1所述的一种基于生物流离反应技术的生活废水处理系统，其特征在于：所述的过滤箱的底部与动态生化床之间间隙不大于10公分。
4.根据权利要求1所述的一种基于生物流离反应技术的生活废水处理系统，其特征在于：所述的出水管管口设有一微型水泵。
5.根据权利要求4所述的一种基于生物流离反应技术的生活废水处理系统，其特征在于：所述的微型水泵上设有一控制器，所述的控制器连接一水位传感器。
6.根据权利要求5所述的一种基于生物流离反应技术的生活废水处理系统，其特征在于：所述的水位传感器固接在储水箱内部的中间位置。
7.根据权利要求1所述的一种基于生物流离反应技术的生活废水处理系统，其特征在于：所述的动态生化床上还设有一鼓风机，用于为生化床提供氧气。
8.根据权利要求1所述的一种基于生物流离反应技术的生活废水处理系统，其特征在于：所述的动态生化床内部填充流离球，流离球直径不大于12cm。
说明书
一种基于生物流离反应技术的生活废水处理系统
技术领域
本实用新型属于净水设备领域，尤其是涉及一种基于生物流离反应技术的生活废水处理系统。
背景技术
目前，水资源短缺是一个世界性的问题，我国人均占有水资源很少，各大中城市缺水矛盾突出，但水资源的利用率却很低，城市居民盥洗及生活用水直接排放掉，现行的管道连接座便器的卫生洁具只能用纯净自来水冲洗，无法实现水资源的再生利用。
实用新型内容
有鉴于此，本实用新型旨在提出一种基于生物流离反应技术的生活废水处理系统，以解决城市居民盥洗及生活用水再生利用问题。
为达到上述目的，本实用新型的技术方案是这样实现的：

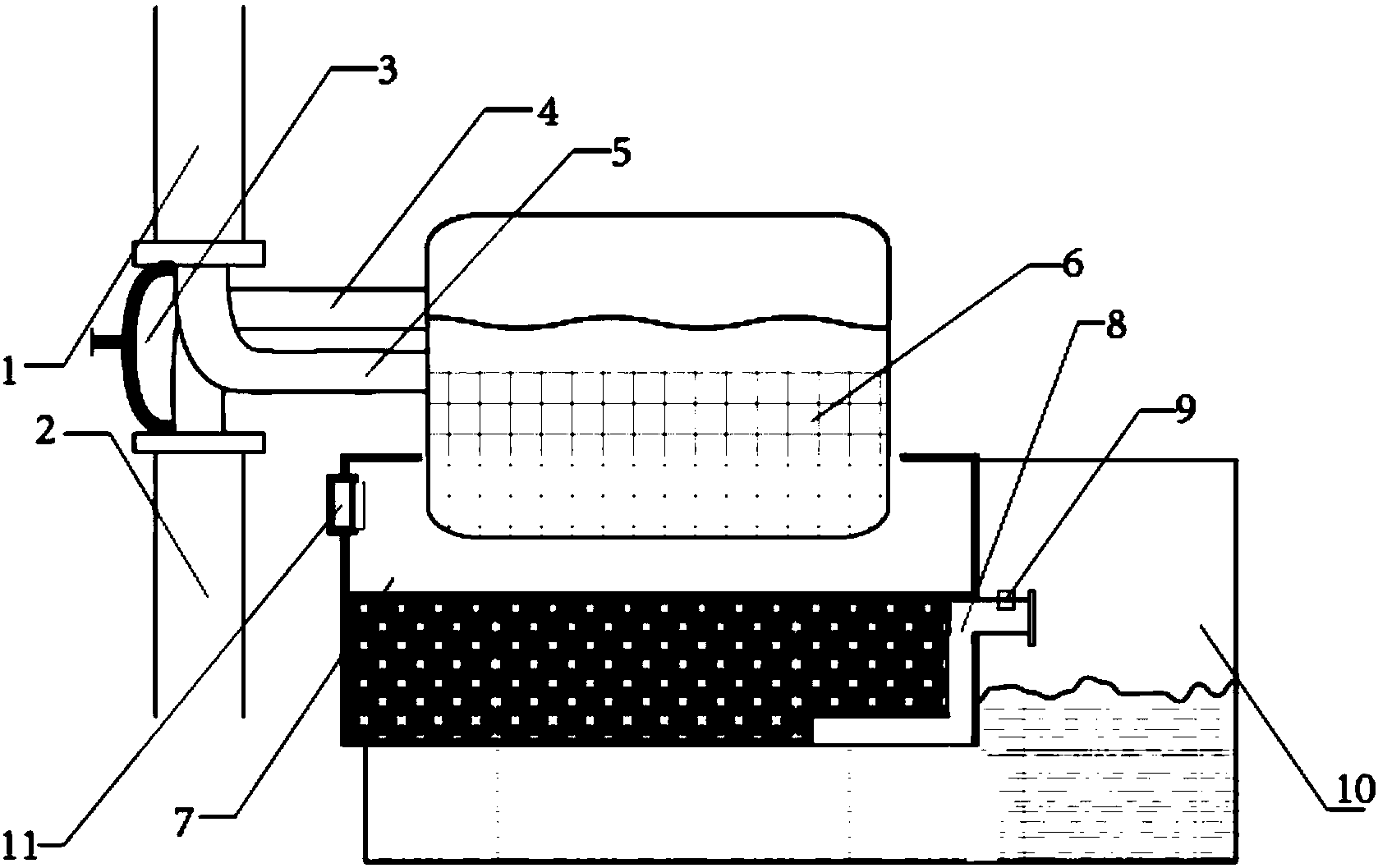

一种基于生物流离反应技术的生活废水处理系统，包括下水管道和溢水管道，下水管道和溢水管道通过导流器连接生活废水处理装置，导流器内交叉设置进水孔和溢水孔，下水管道连接进水孔，溢水管道连接溢水孔，导流器与生活废水处理装置的过滤箱连接;过滤箱的内部底侧设有过滤层，生活废水处理装置的左侧设有动态生化床，右侧及底侧设有一卧式储水箱;
所述的动态生化床设置在过滤箱的垂直下方，与过滤箱间隙匹配;所述的动态生化床的内部底端设有一出水管，动态生化床通过出水管与储水箱连接。
进一步的，所述的过滤层由若干个筛板垂直排列组成。
进一步的，所述的过滤箱的底部与动态生化床之间间隙不大于10公分。
进一步的，所述的出水管管口设有一微型水泵。
进一步的，所述的微型水泵上设有一控制器，所述的控制器连接一水位传感器。
进一步的，所述的水位传感器固接在储水箱内部的中间位置。
进一步的，所述的动态生化床上还设有一鼓风机，用于为动态生化床提供氧气。
进一步的，所述的动态生化床内部填充流离球，流离球直径不大于12cm。
相对于现有技术，本实用新型所述的一种基于生物流离反应技术的生活废水处理系统具有以下优势：
本实用新型结构简单、制作简便，使用便捷，适宜生活居住社区的统一设计布局，可实现居民生活用水的充分回收利用，提高了水资源的利用率。此外，本实用新型采用生物流离床(FSBBR)技术，防止过滤管道堵塞，在过，通过所述的筛板可以首先过滤大量的粗杂质污物，然后通过动态生化床进行进一步的净化处理，保证了过滤质量，减小了后续处理成本，本实用新型可以广泛应用于餐饮卫生、社区环保等领域。
