申请日2018.01.18
公开(公告)日2018.06.01
IPC分类号C02F9/12
摘要
本发明公开了一种适用于高浓度的电解式废水处理设备，依次包括电解池、分离器、净化器，所述电解池连接有齿形波发生器，所述分离器内置有极性磁性填料，所述电解池、分离器之间连接有填料传送通道，所述净化器内置有滤芯;该废水处理装置针对高浓度废水处理所需设备庞大而复杂的情况，通过合理的设计，尤其是通过带齿形波发生器的电解池、分离器、净化器相配合，不但高效地处理高浓度废水，保证排放的水符合要求，而且设备的结构大大简化，占有空间极小，有利于技术的推广应用。
权利要求书

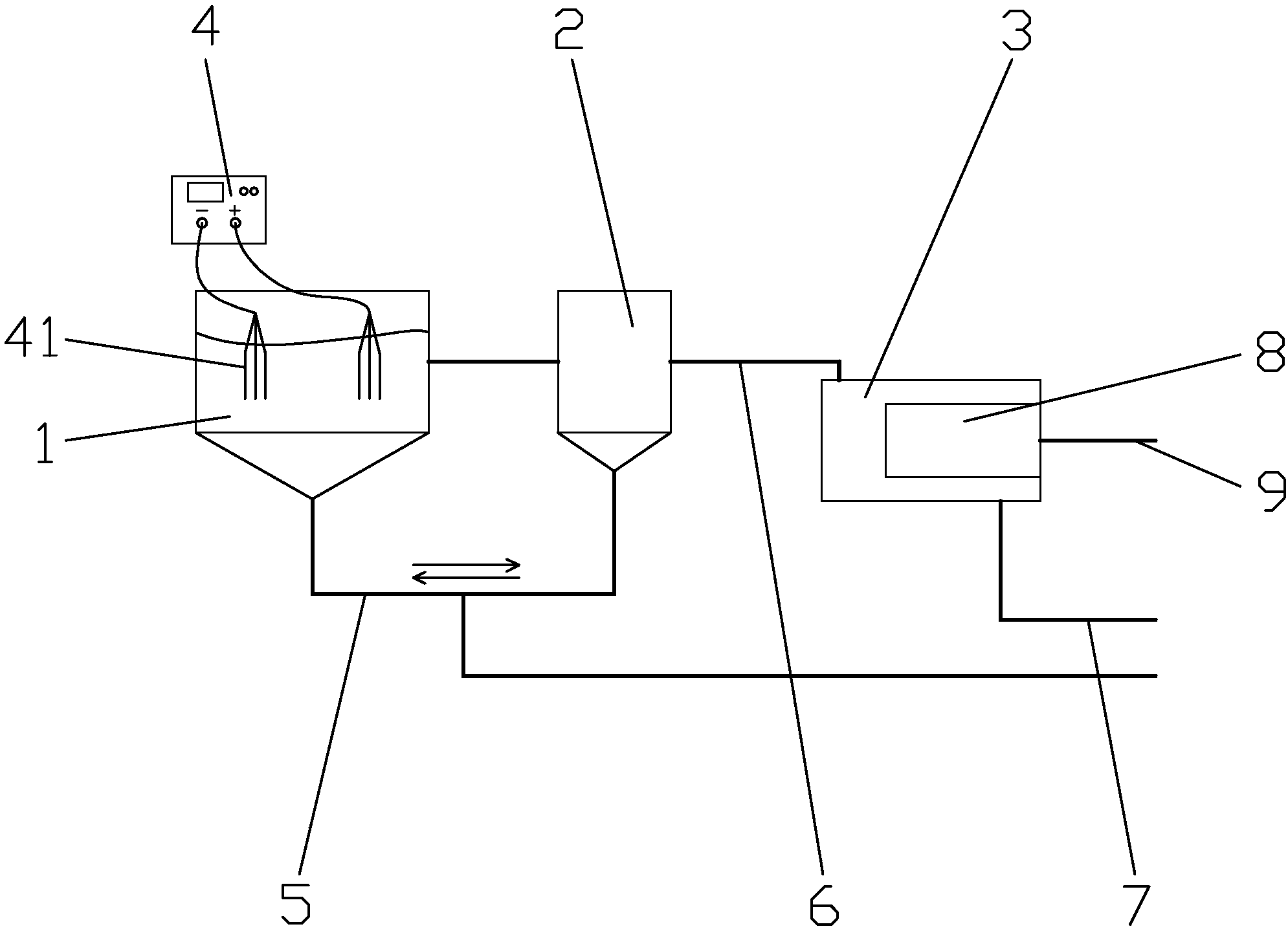

1.一种适用于高浓度的电解式废水处理设备，其特征在于：依次包括电解池(1)、分离器(2)、净化器(3)，所述电解池(1)连接有齿形波发生器(4)，所述分离器(2)内置有极性磁性填料，所述电解池(1)、分离器(2)之间连接有填料传送通道(5)，所述净化器(3)内置有滤芯(8)。
2.根据权利要求1所述的一种适用于高浓度的电解式废水处理设备，其特征在于：所述净化器(3)的一端通过污水进水管(6)与分离器(2)连接，所述净化器(3)的另一端设置有出渣管(7)，所述滤芯(8)上设置有可伸出净化器(3)的清水管(9)，所述污水进水管(6)上设置有用于引导水流旋转的旋风喷嘴。
3.根据权利要求1所述的一种适用于高浓度的电解式废水处理设备，其特征在于：所述极性磁性填料为铝铁材料，比重为γ为5.0～5.6。
4.根据权利要求1所述的一种适用于高浓度的电解式废水处理设备，其特征在于：所述滤芯(8)包括有支架和过滤层。
5.根据权利要求1所述的一种适用于高浓度的电解式废水处理设备，其特征在于：所述电解池(1)内壁设置有绝缘保护层，所述电解池(1)内还设置有用于清除泡沫的刮渣机。
6.根据权利要求1或3所述的一种适用于高浓度的电解式废水处理设备，其特征在于：所述分离器(2)内置还有锥形PPR支架保护极性磁性填料。
7.根据权利要求3所述的一种适用于高浓度的电解式废水处理设备，其特征在于：所述极性磁性填料占分离器(2)内总体积的55%以上。
说明书
一种适用于高浓度的电解式废水处理设备
技术领域
本发明涉及废水处理技术领域，特别是一种适用于高浓度的电解式废水处理设备。
背景技术
活性污泥法是一种污水的好氧生物处理法，由英国的克拉克(Clark)和盖奇(Gage)于1912年发明，是指利用人工驯化培养的微生物群体，在人工强化的环境中呈悬浮状态生长，分解并氧化污水中可生物降解的有机物质，从而使污水得到净化的方法。如今，活性污泥法及其衍生改良工艺是处理城市污水最广泛使用的方法。它能从污水中去除溶解性的和胶体状态的可生化有机物以及能被活性污泥吸附的悬浮固体和其他一些物质，同时也能去除一部分磷和氮。在城市生活污水的二级生物处理多采用活性污泥法，它是当前世界各国应用较广泛的的一种二级废水处理工艺。
但是，随着活性污泥处理废水技术在实际工程中的大量应用，人们也发现其存在一些缺陷，如传统的活性污泥法往往工程基建费、日常运行费高，能耗大，在废水处理过程中易出现污泥膨胀而活性失效等，以及废水处理工艺设备不能满足高效低耗的要求。同时，废水处理会有大量的污泥产生，需要二次无害化处理，从而增加了投资成本。随着我国环保制度的逐渐完善，废水的排放标准也在不断严格，以传统的活性污泥法为主的脱氮除磷功能的废水处理工艺，难以达标。因此，利用活性污泥进行功能化改性，并将其开发为各类废水处理过程中所应用的功能材料，从而提高其附加值，这将具有较大的现实意义和实践价值。
磁性物质可以对活性污泥中的微生物产生一定的磁性生物效应，有效提高微生物的生物活性，加快废水中有毒有害污染物的生化反应速率，从而提高了活性污泥处理废水的效率。但是，目前大部分工艺只是在活性污泥中投放单一的磁性粉体/粉末，其吸附能力较弱而不能高效固定或者催化微生物的生物活性。同时，这些单一的磁粉在长期的磁场作用下容易产生记忆性磁性，并在活性污泥中发生物理性团聚而失去原有的功效。这些污泥的更换十分麻烦，而且要随时更换以保证处理效率不显著下降。这直接影响了技术的推广应用。
发明内容
为了克服现有技术的不足，本发明提供一种适用于高浓度的电解式废水处理设备。
本发明解决其技术问题所采用的技术方案是：
一种适用于高浓度的电解式废水处理设备，依次包括电解池、分离器、净化器，所述电解池连接有齿形波发生器，所述分离器内置有极性磁性填料，所述电解池、分离器之间连接有填料传送通道，所述净化器内置有滤芯。
作为一个优选项，所述净化器的一端通过污水进水管与分离器连接，所述净化器的另一端设置有出渣管，所述滤芯上设置有可伸出净化器的清水管，所述污水进水管上设置有用于引导水流旋转的旋风喷嘴。
作为一个优选项，所述极性磁性填料为铝铁材料，比重为γ为5.0～5.6。
作为一个优选项，所述滤芯包括有支架和过滤层。
本发明的有益效果是：该废水处理装置针对高浓度废水处理所需设备庞大而复杂的情况，通过合理的设计，尤其是通过带齿形波发生器的电解池、分离器、净化器相配合，不但高效地处理高浓度废水，保证排放的水符合要求，而且设备的结构大大简化，占有空间极小，有利于技术的推广应用。
