申请日2018.01.18
公开(公告)日2018.07.17
IPC分类号B08B1/00; B08B3/02; B08B13/00
摘要
本发明涉及一种刷洗设备，尤其涉及一种污水处理用器具刷洗设备。本发明要解决的技术问题是提供一种自动刷洗器具省时省力，刷洗效率高，刷洗范围全面的污水处理用器具刷洗设备。为了解决上述技术问题，本发明提供了这样一种污水处理用器具刷洗设备，包括有底座、支架、支板、减速电机、第一轴承座、丝杆、螺母、导轨、连杆、拉杆、齿条、毛刷板、行程开关等;底座顶部左侧左右对称设有支架，左右两方支架顶部设有支板，支板中部开有一字孔，支板顶部左侧设有减速电机。本发明达到了自动刷洗器具省时省力，刷洗效率高，刷洗范围全面的效果，人们可以通过阀门打开进水管，从而向水箱内蓄水，蓄水完毕后，再通过阀门关闭进水管即可。
权利要求书
1.一种污水处理用器具刷洗设备，其特征在于，包括有底座(1)、支架(2)、支板(3)、减速电机(5)、第一轴承座(6)、丝杆(7)、螺母(8)、导轨(9)、连杆(10)、拉杆(11)、齿条(12)、毛刷板(13)、行程开关(14)、第二轴承座(15)、第一转轴(16)、齿轮(17)、大皮带轮(18)、支杆(19)、第三轴承座(20)、第二转轴(21)、小皮带轮(22)、平皮带(23)、转盘(24)和叶片(25)，底座(1)顶部左侧左右对称设有支架(2)，左右两方支架(2)顶部设有支板(3)，支板(3)中部开有一字孔(4)，支板(3)顶部左侧设有减速电机(5)，支板(3)顶部右侧设有第一轴承座(6)，第一轴承座(6)上安装有丝杆(7)，丝杆(7)左端与减速电机(5)的输出轴连接，丝杆(7)上设有螺母(8)，丝杆(7)与螺母(8)配合，螺母(8)前部设有导轨(9)，导轨(9)内部滑动式设有连杆(10)，连杆(10)上端设有拉杆(11)，连杆(10)下端穿过一字孔(4)，连杆(10)下端设有齿条(12)，齿条(12)下端设有毛刷板(13)，毛刷板(13)位于底座(1)上方，丝杆(7)底部左侧左右对称设有行程开关(14)，左右两方支架(2)中部对称镶嵌式设有第二轴承座(15)，左右两方第二轴承座(15)之间安装有第一转轴(16)，第一转轴(16)右部设有齿轮(17)，齿轮(17)位于齿条(12)后方，齿轮(17)与齿条(12)啮合，第一转轴(16)左端穿过左方第二轴承座(15)，第一转轴(16)左端设有大皮带轮(18)，底座(1)顶部左侧设有支杆(19)，支杆(19)位于左方支架(2)左侧，支杆(19)上端设有第三轴承座(20)，第三轴承座(20)上安装有第二转轴(21)，第二转轴(21)左端设有小皮带轮(22)，小皮带轮(22)位于大皮带轮(18)正下方，小皮带轮(22)
与大皮带轮(18)之间绕有平皮带(23)，第二转轴(21)右端设有转盘(24)，转盘(24)外侧均匀设有叶片(25)，叶片(25)位于左方支架(2)左侧。
2.根据权利要求1所述的一种污水处理用器具刷洗设备，其特征在于，还包括有安装架(26)、液压箱(27)、出水管(28)、第一单向阀(29)、喷头(30)、输水管(31)、第二单向阀(32)、导套(33)、升降杆(34)、活塞(35)、接触板(36)、弹簧(37)和凸轮(38)，底座(1)顶部右侧设有安装架(26)，安装架(26)左侧与右方支架(2)右侧连接，安装架(26)顶部设有液压箱(27)，液压箱(27)左壁下部设有出水管(28)，出水管(28)内设有第一单向阀(29)，出水管(28)左端穿过右方支架(2)，出水管(28)左端设有喷头(30)，喷头(30)位于底座(1)上方，液压箱(27)右壁下部设有输水管(31)，输水管(31)内设有第二单向阀(32)，液压箱(27)顶部中间镶嵌式设有导套(33)，导套(33)内设有升降杆(34)，升降杆(34)下端设有活塞(35)，升降杆(34)上端设有接触板(36)，接触板(36)底部左右两侧对称连接有弹簧(37)，弹簧(37)下端与液压箱(27)顶部连接，丝杆(7)右端设有凸轮(38)，凸轮(38)位于支板(3)右侧，凸轮(38)底部与接触板(36)顶部接触。
3.根据权利要求2所述的一种污水处理用器具刷洗设备，其特征在于，还包括有水箱(39)、进水管(40)和阀门(41)，底座(1)顶部右侧设有水箱(39)，水箱(39)位于安装架(26)右侧，输水管(31)右端与水箱(39)左壁下部连接，水箱(39)顶部右侧设有进水管(40)，进水管(40)上设有阀门(41)。
4.根据权利要求3所述的一种污水处理用器具刷洗设备，其特征在于，还包括有斜板(42)，底座(1)顶部左侧设有斜板(42)，斜板(42)位于左右两方支架(2)之间。
说明书
一种污水处理用器具刷洗设备
技术领域
本发明涉及一种刷洗设备，尤其涉及一种污水处理用器具刷洗设备。
背景技术
污水处理是为使污水达到排水某一水体或再次使用的水质要求，并对其进行净化的过程，污水处理被广泛应用于建筑、农业，交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活，污水处理行业的上游供应商主要是污水处理设备的制造商和污水处理药剂供应商，都属于发展较快，需求状况良好的行业。
器具指工作时所需用的器具，具体意义上，器具是指能用以直接或间接测出被测对象量值的装置、仪器仪表、量具和用于统一量值的标准物质，以前大部分器具都是简单手工具，大部分人类学家相信工具的使用是人类进化史上重要的一步，人类发展出与其他手指相对的拇指用以把握工具，而智力的进步能帮助人类适当运用器具。
现有的器具刷洗设备存在手动刷洗器具费时费力，刷洗效率低下，刷洗范围不全面的缺点，因此亟需研发一种自动刷洗器具省时省力，刷洗效率高，刷洗范围全面的污水处理用器具刷洗设备。
发明内容
(1)要解决的技术问题
本发明为了克服现有的器具刷洗设备存在手动刷洗器具费时费力，刷洗效率低下，刷洗范围不全面的缺点，本发明要解决的技术问题是提供一种自动刷洗器具省时省力，刷洗效率高，刷洗范围全面的污水处理用器具刷洗设备。
(2)技术方案

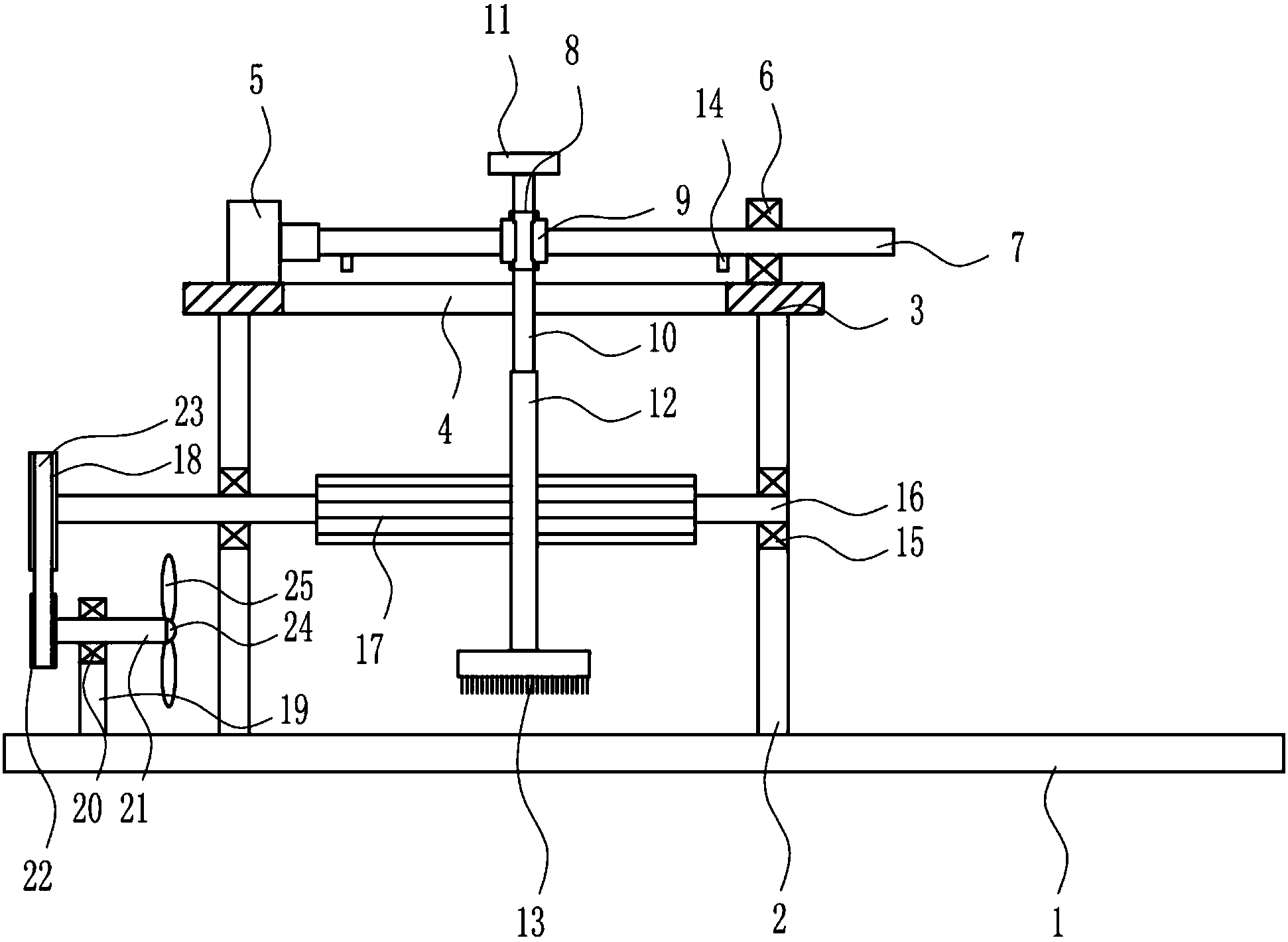

为了解决上述技术问题，本发明提供了这样一种污水处理用器具刷洗设备，包括有底座、支架、支板、减速电机、第一轴承座、丝杆、螺母、导轨、连杆、拉杆、齿条、毛刷板、行程开关、第二轴承座、第一转轴、齿轮、大皮带轮、支杆、第三轴承座、第二转轴、小皮带轮、平皮带、转盘和叶片，底座顶部左侧左右对称设有支架，左右两方支架顶部设有支板，支板中部开有一字孔，支板顶部左侧设有减速电机，支板顶部右侧设有第一轴承座，第一轴承座上安装有丝杆，丝杆左端与减速电机的输出轴连接，丝杆上设有螺母，丝杆与螺母配合，螺母前部设有导轨，导轨内部滑动式设有连杆，连杆上端设有拉杆，连杆下端穿过一字孔，连杆下端设有齿条，齿条下端设有毛刷板，毛刷板位于底座上方，丝杆底部左侧左右对称设有行程开关，左右两方支架中部对称镶嵌式设有第二轴承座，左右两方第二轴承座之间安装有第一转轴，第一转轴右部设有齿轮，齿轮位于齿条后方，齿轮与齿条啮合，第一转轴左端穿过左方第二轴承座，第一转轴左端设有大皮带轮，底座顶部左侧设有支杆，支杆位于左方支架左侧，支杆上端设有第三轴承座，第三轴承座上安装有第二转轴，第二转轴左端设有小皮带轮，小皮带轮位于大皮带轮正下方，小皮带轮与大皮带轮之间绕有平皮带，第二转轴右端设有转盘，转盘外侧均匀设有叶片，叶片位于左方支架左侧。
优选地，还包括有安装架、液压箱、出水管、第一单向阀、喷头、输水管、第二单向阀、导套、升降杆、活塞、接触板、弹簧和凸轮，底座顶部右侧设有安装架，安装架左侧与右方支架右侧连接，安装架顶部设有液压箱，液压箱左壁下部设有出水管，出水管内设有第一单向阀，出水管左端穿过右方支架，出水管左端设有喷头，喷头位于底座上方，液压箱右壁下部设有输水管，输水管内设有第二单向阀，液压箱顶部中间镶嵌式设有导套，导套内设有升降杆，升降杆下端设有活塞，升降杆上端设有接触板，接触板底部左右两侧对称连接有弹簧，弹簧下端与液压箱顶部连接，丝杆右端设有凸轮，凸轮位于支板右侧，凸轮底部与接触板顶部接触。
优选地，还包括有水箱、进水管和阀门，底座顶部右侧设有水箱，水箱位于安装架右侧，输水管右端与水箱左壁下部连接，水箱顶部右侧设有进水管，进水管上设有阀门。
优选地，还包括有斜板，底座顶部左侧设有斜板，斜板位于左右两方支架之间。
工作原理：在污水处理工作中使用的器具，需要时常清洗以保证污水处理工作可以高效的进行，由此人们可以使用本设备进行器具刷洗，首先人们将需要刷洗的器具放置在毛刷板下方，然后人们启动减速电机并且手动向器具洒水，从而使得丝杆正方向转动，进而带动螺母在丝杆上向右移动，通过导轨、连杆和齿条带动毛刷板向右移动，当螺母向右移动至与右方行程开关接触时，从而控制减速电机反方向转动，从而使得丝杆反方向转动，进而使得螺母带动毛刷板向左移动，当螺母向左移动至与左方行程开关接触时，从而控制减速电机正方向转动，由此通过行程开关控制减速电机不断正反转动，最终实现带动毛刷板不断左右移动与器具摩擦进行刷洗，当器具刷洗完毕时关闭减速电机并且停止向器具洒水即可，由于器具高度不一致，人们可以通过拉动拉杆，从而调整毛刷板的高度，并且人们可以通过重复上下拉动拉杆，导轨起导向作用，从而使得齿条上下移动，进而使得齿轮带动大皮带轮正反方向转动，通过平皮带带动小皮带轮正反方向转动，从而使得第二转轴通过转盘带动叶片转动产生气流，且通过小皮带轮和大皮带轮之间的转换，使得人们可以更轻松的使叶片快速转动，叶片转动产生的气流可以使得清洗完毕的器具更快变干，方便下次使用，当不需要叶片转动时，停止拉动拉杆即可，通过本设备进行器具刷洗，实现机械自动化刷洗省力且高效。
因为还包括有安装架、液压箱、出水管、第一单向阀、喷头、输水管、第二单向阀、导套、升降杆、活塞、接触板、弹簧和凸轮，底座顶部右侧设有安装架，安装架左侧与右方支架右侧连接，安装架顶部设有液压箱，液压箱左壁下部设有出水管，出水管内设有第一单向阀，出水管左端穿过右方支架，出水管左端设有喷头，喷头位于底座上方，液压箱右壁下部设有输水管，输水管内设有第二单向阀，液压箱顶部中间镶嵌式设有导套，导套内设有升降杆，升降杆下端设有活塞，升降杆上端设有接触板，接触板底部左右两侧对称连接有弹簧，弹簧下端与液压箱顶部连接，丝杆右端设有凸轮，凸轮位于支板右侧，凸轮底部与接触板顶部接触，所以人们可以将输水管与外部水源连通，当丝杆转动时，带动凸轮随之转动，当凸轮的大头转至接触板时，弹簧被压缩，升降杆带动活塞向下移动至最低处，当凸轮的大头转离接触板时，弹簧复位使得升降杆带动活塞向上移动至最高处，随着丝杆的持续转动，从而带动凸轮不断转动，进而使得活塞不断升降，由此实现将外部水源内的水抽入喷头内，导套内可以自由通气，保证了液压箱内的气压与外界气压平衡，再由喷头将水喷出至器具上，从而配合毛刷板的运动实现器具的刷洗工作，第一单向阀和第二单向阀可以防止水回流，当减速电机被关闭丝杆停止转动时，凸轮随之停止转动，从而使得活塞停止升降，进而使得喷头停止喷水，这样可以进一步的自动化刷洗器具，节省人力提高工作效率。
因为还包括有水箱、进水管和阀门，底座顶部右侧设有水箱，水箱位于安装架右侧，输水管右端与水箱左壁下部连接，水箱顶部右侧设有进水管，进水管上设有阀门，所以人们可以通过阀门打开进水管，从而向水箱内蓄水，蓄水完毕后，再通过阀门关闭进水管即可，当活塞升降时，通过输水管可以将水箱内的水抽入喷头，这样可以避免外部水源的存在与否限制刷洗工作是否能顺利进行。
因为还包括有斜板，底座顶部左侧设有斜板，斜板位于左右两方支架之间，所以刷洗器具之后的污水会顺着斜板流出，不会残留在底座上，利于刷洗干净器具。
为了清楚地说明本装置的工作原理，在说明书附图中并没有画丝杆螺母的导向装置(丝杆螺母的导向装置一般为滑轨滑块或者是线性导轨)，在本装置的实际工作中，丝杆螺母的导向装置是必须要有的，否则丝杆转动，螺母也会跟着转动，丝杆螺母的导向装置就是用来限制螺母跟着丝杆转动的，迫使螺母沿丝杆的轴向运动，因为机械领域的技术人员看到有丝杆螺母装置时，就必然知道在实际制作本装置时，添加上丝杆螺母的导向装置，添加丝杆螺母的导向装置不需要机械领域人员付出创造性的劳动即可实现，特此说明。
(3)有益效果
本发明达到了自动刷洗器具省时省力，刷洗效率高，刷洗范围全面的效果，人们可以通过阀门打开进水管，从而向水箱内蓄水，蓄水完毕后，再通过阀门关闭进水管即可，当活塞升降时，通过输水管可以将水箱内的水抽入喷头，这样可以避免外部水源的存在与否限制刷洗工作是否能顺利进行。
