申请日2018.01.18
公开(公告)日2018.07.20
IPC分类号C02F11/12
摘要
本发明公开了一种双凸轮式污泥压缩脱水环保处理装置，包括底座，底座上端右侧安装有脱水桶，脱水桶上端内部安装有压板，压板上端中部连接有升降轴，脱水桶下端中部安装有脱水板，脱水桶左侧下端设有固定腔，底座上端左侧安装有蓄水箱，底座下端中部安装有引水泵，脱水桶上端两侧连接有支撑架，支撑架上端中部连接有第一传动轴，第一传动轴右端中部连接有第一凸轮，第一传动轴左端连接有主动齿轮，主动齿轮下端啮合有从动齿轮，从动齿轮下端中部连接有第二传动轴，第二传动轴下端中部连接有第二凸轮。本发明，实现着压板的上下升降和推板的左右移动，进而使得污泥被压缩脱水后可以被及时排出，避免着压缩后的泥块堵塞在出料口。
权利要求书

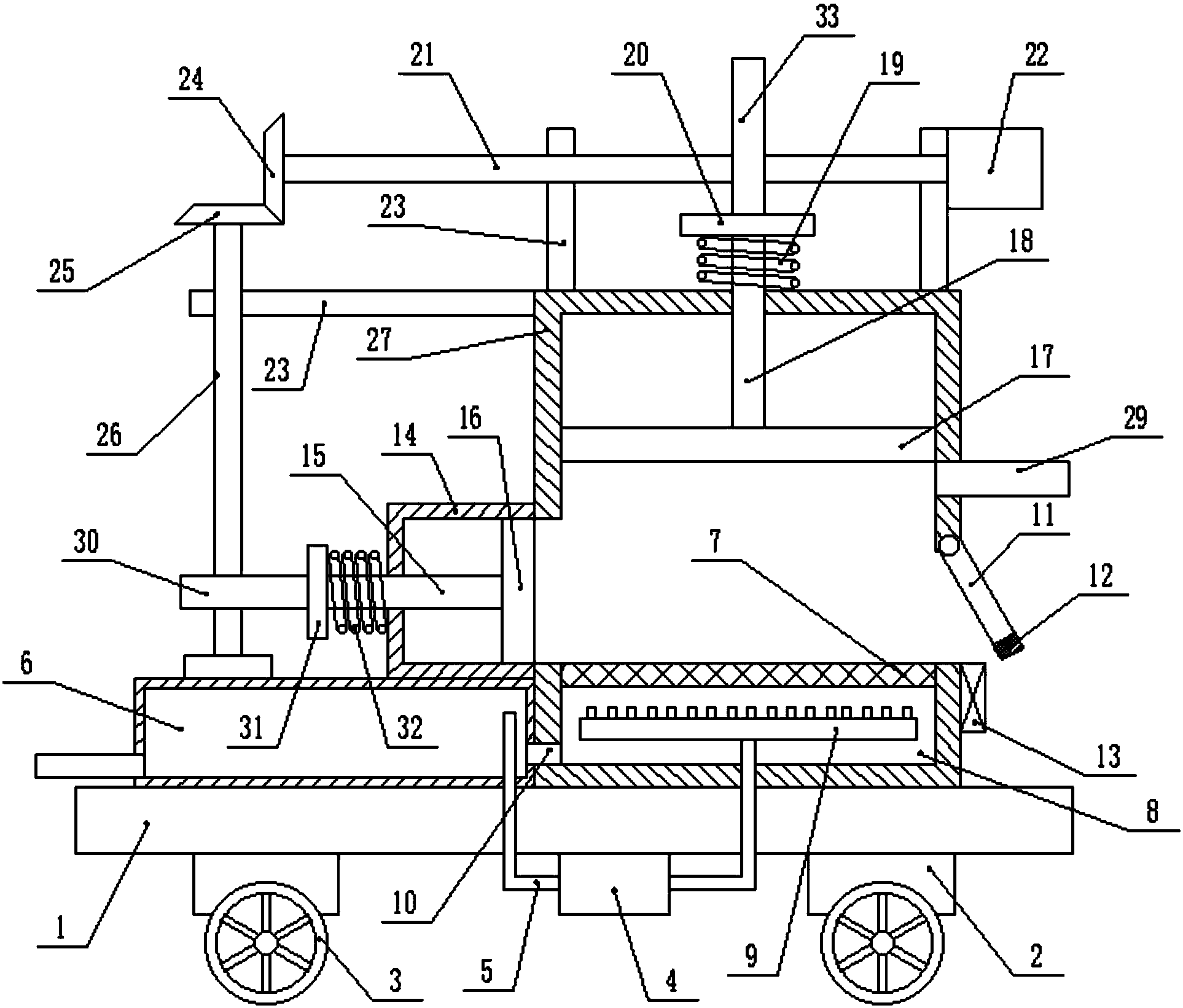

1.一种双凸轮式污泥压缩脱水环保处理装置，包括底座(1)，其特征在于，所述底座(1)上端右侧安装有脱水桶(27)，脱水桶(27)上端内部安装有压板(17)，压板(17)上端中部连接有升降轴(18)，所述脱水桶(27)下端中部安装有脱水板(7)，脱水板(7)下端的脱水桶(27)区域内设有冲洗腔(8)，冲洗腔(8)内部设有冲洗板(9)，所述脱水桶(27)左侧下端设有固定腔(14)，固定腔(14)内设有推板(16)，推板(16)左端中部连接有移动轴(15)，所述底座(1)上端左侧安装有蓄水箱(6)，所述蓄水箱(6)和冲洗腔(8)之间连接有单向管(10)，所述单向管(10)内部连接有单向阀，所述底座(1)下端中部安装有引水泵(4)，所述引水泵(4)两端分别通过引水管(5)连接有蓄水箱(6)和冲洗腔(8)，所述脱水桶(27)上端两侧连接有支撑架(23)，支撑架(23)上端中部连接有第一传动轴(21)，第一传动轴(21)右端中部连接有第一凸轮(33)，所述第一传动轴(21)左端连接有主动齿轮(24)，主动齿轮(24)下端啮合有从动齿轮(25)，从动齿轮(25)下端中部连接有第二传动轴(26)，第二传动轴(26)下端中部连接有第二凸轮(30)，所述脱水桶(27)右侧上端连接有进污管(29)，脱水桶(27)右端中部通过合页连接有出泥板(11)，出泥板(11)下端设有永磁块(12)，所述脱水桶(27)右侧下端连接有电磁块(13)。
2.根据权利要求1所述的一种双凸轮式污泥压缩脱水环保处理装置，其特征在于，所述底座(1)下端两侧连接有缓冲垫(2)，缓冲垫(2)下端中部连接有行走轮(3)。
3.根据权利要求1所述的一种双凸轮式污泥压缩脱水环保处理装置，其特征在于，所述冲洗板(9)上均匀连接有喷水嘴(28)。
4.根据权利要求1所述的一种双凸轮式污泥压缩脱水环保处理装置，其特征在于，所述第二传动轴(26)上端中部也通过支撑架(23)连接有脱水桶(27)，所述第二传动轴(26)下端通过轴承下端固定于蓄水箱(6)上端。
5.根据权利要求1所述的一种双凸轮式污泥压缩脱水环保处理装置，其特征在于，所述升降轴(18)上端中部连接有升降板(20)，升降板(20)与脱水桶(27)之间的升降轴(18)外侧安装有第一弹簧(19)。
6.根据权利要求1所述的一种双凸轮式污泥压缩脱水环保处理装置，其特征在于，所述移动轴(15)左端连接有移动板(31)，移动板(31)与固定腔(14)之间的移动轴(15)外侧套有第二弹簧(32)。
7.根据权利要求1所述的一种双凸轮式污泥压缩脱水环保处理装置，其特征在于，所述第一传动轴(21)右端连接有驱动电机(22)，驱动电机(22)固定于右侧支撑架(23)中部。
说明书
一种双凸轮式污泥压缩脱水环保处理装置
技术领域
本发明涉及环保设备技术领域，具体是一种双凸轮式污泥压缩脱水环保处理装置。
背景技术
污泥是指用物理法、化学法、物理化学法和生物法等处理废水时产生的沉淀污泥物、颗粒物和漂浮物。污泥一般指介于液体和固体之间的浓稠物，可以用泵输送，但它很难通过沉降进行固液分离。悬浮物浓度一般在1%～10%，低于此浓度常常称为泥浆。由于污泥的来源及水处理方法不同，产生的污泥性质不一，污泥的种类很多，按来源分污泥主要有生活污水污泥，工业废水污泥和给水污泥;按处理方法和分离过程分污泥可分为：初沉污泥，活性污泥，腐殖污泥，化学污泥，沉淀污泥。
污水经过沉淀处理后会产生大量污泥，即使经过浓缩及消化处理，含水率仍高达96 %，体积很大，难以消纳处置，必须经过脱水处理，提高泥饼的含固率，以减少污泥堆置的占地面积，一般大中型污水处理厂均采用机械脱水，但在污泥压滤脱水过程中机器内部可能会出现污泥堵在出泥口的现象，不光影响到污泥压制脱水工作的进行，还能造成污泥压滤机的损坏。
发明内容
本发明的目的在于提供一种双凸轮式污泥压缩脱水环保处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：
一种双凸轮式污泥压缩脱水环保处理装置，包括底座，所述底座上端右侧安装有脱水桶，脱水桶上端内部安装有压板，压板上端中部连接有升降轴，所述脱水桶下端中部安装有脱水板，脱水板下端的脱水桶区域内设有冲洗腔，冲洗腔内部设有冲洗板，所述脱水桶左侧下端设有固定腔，固定腔内设有推板，推板左端中部连接有移动轴，所述底座上端左侧安装有蓄水箱，所述底座下端中部安装有引水泵，所述脱水桶上端两侧连接有支撑架，支撑架上端中部连接有第一传动轴，第一传动轴右端中部连接有第一凸轮，所述第一传动轴左端连接有主动齿轮，主动齿轮下端啮合有从动齿轮，从动齿轮下端中部连接有第二传动轴，第二传动轴下端中部连接有第二凸轮。
作为本发明进一步的方案：所述底座下端两侧连接有缓冲垫，缓冲垫下端中部连接有行走轮。
作为本发明进一步的方案：所述蓄水箱和冲洗腔之间连接有单向管，所述单向管内部连接有单向阀。
作为本发明进一步的方案：所述引水泵两端分别通过引水管连接有蓄水箱和冲洗腔。
作为本发明进一步的方案：所述冲洗板上均匀连接有喷水嘴。
作为本发明进一步的方案：所述脱水桶右侧上端连接有进污管，脱水桶右端中部通过合页连接有出泥板，出泥板下端设有永磁块，所述脱水桶右侧下端连接有电磁块。
作为本发明进一步的方案：所述第二传动轴上端中部也通过支撑架连接有脱水桶，所述第二传动轴下端通过轴承下端固定于蓄水箱上端。
作为本发明进一步的方案：所述升降轴上端中部连接有升降板，升降板与脱水桶之间的升降轴外侧安装有第一弹簧。
作为本发明进一步的方案：所述移动轴左端连接有移动板，移动板与固定腔之间的移动轴外侧套有第二弹簧。
作为本发明再进一步的方案：所述第一传动轴右端连接有驱动电机，驱动电机固定于右侧支撑架中部。
与现有技术相比，本发明的有益效果是：
所述一种双凸轮式污泥压缩脱水环保处理装置，结构合理，设计新颖，通过设有的第一凸轮和第二凸轮的交替配合，实现着对压板的上下升降和推板的左右移动，进而使得污泥被压缩脱水后可以被及时的排出，避免着压缩后的泥块堵塞在出料口，大大增加着污泥压缩脱水的效率，同时也保证着整个装置的正常工作，实用性强，满足着废水污泥环保处理的需要，可靠性高。
