申请日2017.12.17
公开(公告)日2018.08.07
IPC分类号C02F9/08
摘要
本实用新型涉及废水处理附属装置的技术领域，特别是涉及一种用于哈芬槽生产车间的废水处理装置，其可以根据废水的导入量调节混凝剂的添加量，从而保证对废水中杂质的去除效果，提高实用性;并且可防止絮凝体对过滤网产生堵塞，保证处理工作持续进行;同时可以对废水中的细菌等进行有效处理，提高对废水的处理效果;包括过滤箱，过滤箱的内部设置有工作腔，并在工作腔内设置有过滤网，过滤箱的顶端设置有进水管和电机，还包括配药箱、四组螺纹杆、四组螺纹管、安装板、输料管、连接法兰、控制器、流量计、输料泵、第一电磁阀、清理刷毛、分散箱、集合箱和消毒装置，消毒装置包括导入管、消毒管和第二电磁阀。
权利要求书

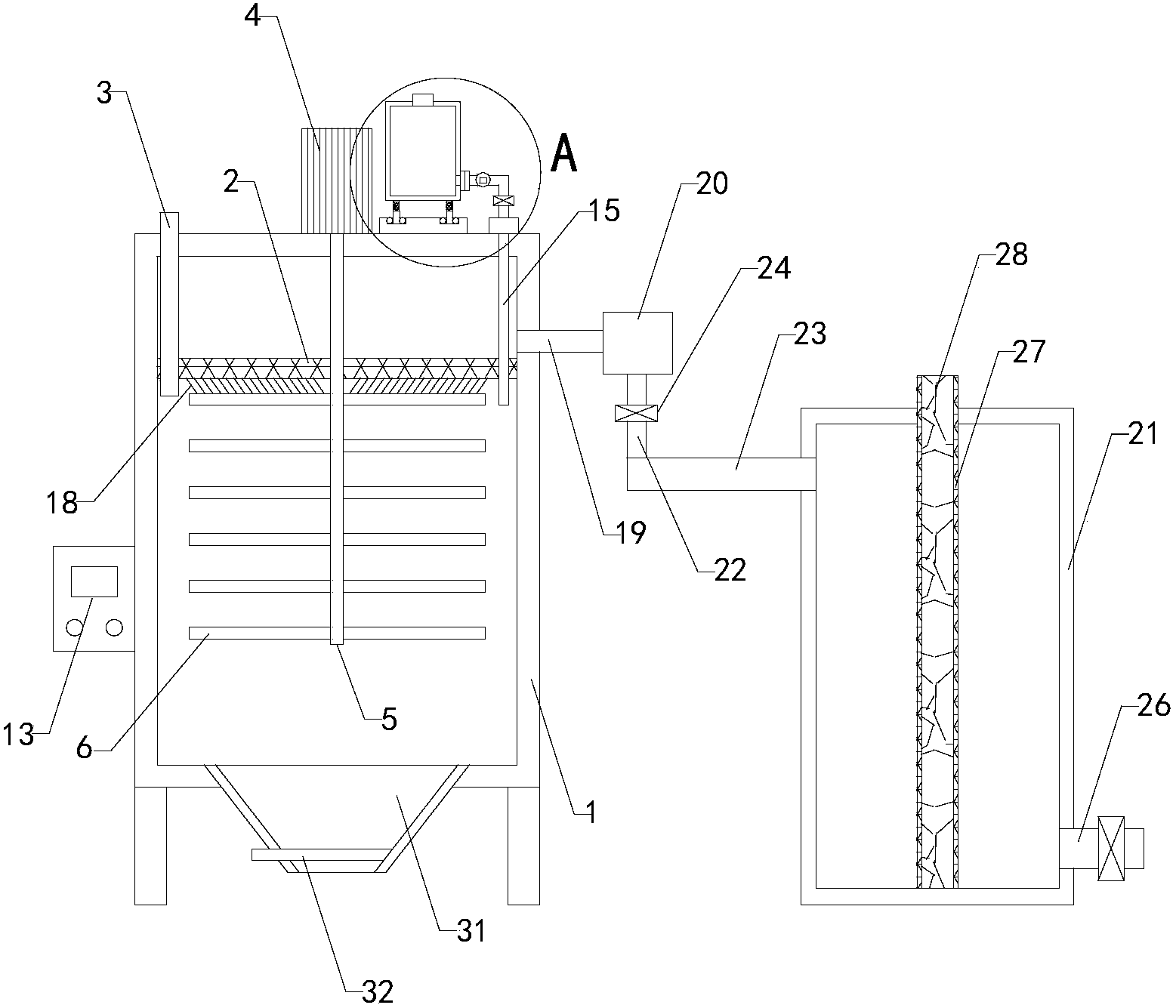

1.一种用于哈芬槽生产车间的废水处理装置，包括过滤箱(1)，过滤箱(1)的内部设置有工作腔，并在工作腔内设置有过滤网(2)，过滤箱(1)的顶端设置有进水管(3)和电机(4)，电机(4)的底部输出端设置有传动轴(5)，传动轴(5)的底端自过滤箱(1)的顶端伸入至工作腔内，并在传动轴(5)上设置有搅拌叶(6)，搅拌叶(6)位于工作腔内;其特征在于，还包括配药箱(7)、四组螺纹杆(8)、四组螺纹管(9)、安装板(10)、输料管(11)、连接法兰(12)和控制器(13)，所述安装板(10)设置在过滤箱(1)的顶端，并在安装板(10)顶端的左前侧、右前侧、左后侧和右后侧均设置有放置槽，所述四组放置槽的内部均固定安装有滚珠轴承(14)，所述四组螺纹管(9)的底端分别插入至四组滚珠轴承(14)内部，所述四组螺纹杆(8)的顶端分别与配药箱(7)底端的左前侧、右前侧、左后侧和右后侧连接，四组螺纹杆(8)的底端分别插入并螺装至四组螺纹管(9)的顶端内部，所述输料管(11)的一端自过滤箱(1)的顶端伸入至工作腔内，输料管(11)的另一端通过所述连接法兰(12)与配药箱(7)的左端底部连通，并在输料管(11)上设置有流量计(15)、输料泵(16)和第一电磁阀(17)，所述控制器(13)安装在过滤箱(1)的左端，并且流量计(15)、输料泵(16)、第一电磁阀(17)和电机(4)均与控制器(13)电连接;还包括清理刷毛(18)，所述进水管(3)和输料管(11)的底端均自过滤网(2)的顶端穿过过滤网(2)至过滤网(2)的下方，所述清理刷毛(18)的底端与最上端搅拌叶(6)的顶端连接，清理刷毛(18)的顶端与过滤网(2)的底端接触，过滤箱(1)的右端设置有出水管(19)，所述出水管(19)位于过滤网(2)的上方;还包括分散箱(20)、集合箱(21)和消毒装置，所述出水管(19)的右侧输出端自分散箱(20)的左端伸入至分散箱(20)内部，所述消毒装置包括导入管(22)和消毒管(23)，所述导入管(22)的顶端自分散箱(20)的底端伸入至分散箱(20)内部，导入管(22)的底部输出端与消毒管(23)的左侧输出端连通，并在导入管(22)上设置有第二电磁阀(24)，所述消毒管的右侧输出端自集合箱(21)的左端顶部伸入至集合箱(21)内，消毒管(23)的内部设置有消毒腔，并在消毒腔内设置有紫外线灯(25)，所述集合箱(21)的右端底部设置有排水管(26)，并在排水管(26)处设置有排水阀，第二电磁阀(24)和紫外线灯(25)均与控制器(13)电连接。
2.如权利要求1所述的一种用于哈芬槽生产车间的废水处理装置，其特征在于，所述消毒装置设置有多组。
3.如权利要求2所述的一种用于哈芬槽生产车间的废水处理装置，其特征在于，还包括存放箱(27)，所述存放箱(27)竖向安插在集合箱(21)的内部，并在存放箱(27)的内部装有活性炭吸附块(28)，存放箱(27)的左侧壁和右侧壁均为网状结构，存放箱(27)的顶端自集合箱(21)内部穿过集合箱(21)顶壁伸出至集合箱(21)外，并在存放箱(27)的顶端设置有取放口。
4.如权利要求3所述的一种用于哈芬槽生产车间的废水处理装置，其特征在于，所述紫外线灯(25)的外侧设置有石英玻璃层(29)，石英玻璃层(29)外侧设置有不锈钢保护网(30)。
5.如权利要求4所述的一种用于哈芬槽生产车间的废水处理装置，其特征在于，所述过滤箱(1)的底端设置有锥形的排污斗(31)，并在排污斗(31)的底端设置有排污口，所述排污口处设置有可调节闸板(32)。
说明书
一种用于哈芬槽生产车间的废水处理装置
技术领域
本实用新型涉及废水 处理附属装置的技术领域，特别是涉及一种用于哈芬槽生产车间的废水处理装置。
背景技术
众所周知，用于哈芬槽生产车间的废水处理装置是一种对哈芬槽生产过程中产生的废水进行处理，防止对外部水源造成污染的辅助装置，其在机械加工、环境保护、水资源节约等领域中得到了广泛的使用;现有的用于哈芬槽生产车间的废水处理装置包括过虑箱，过滤箱的内部设置有工作腔，并在工作腔内设置有过滤网，过滤箱的顶端设置有进水管、投料管和电机，电机的底部输出端设置有传动轴，传动轴的底端自过滤箱的顶端伸入至工作腔内，并在传动轴上设置有搅拌叶，搅拌叶位于工作腔内，过滤箱的右端底部设置有排水管，并在排水管处设置有排水阀门;现有的用于哈芬槽生产车间的废水处理装置使用时，将废水自进水管导入至工作腔内，将混凝剂自投料管导入至工作腔内，通过电机带动搅拌叶旋转对废水和混凝剂进行搅拌，混凝剂使废水中的胶体微粒和悬浮物聚集在一起并产生沉淀，通过过滤网对沉淀进行过滤后将处理后的水自排水管导出即可;现有的用于哈芬槽生产车间的废水处理装置使用中发现，其对混凝剂的添加量不容易控制，无法保证对废水中杂质的去除效果，导致实用性较低;并且产生的絮凝体容易对过滤网造成堵塞，影响处理工作的持续进行，且不方便对过滤网进行清理，导致使用可靠性较低;同时其无法对废水中细菌等进行处理，对废水的处理效果较差，很难进行二次利用。
实用新型内容
为解决上述技术问题，本实用新型提供一种可以根据废水的导入量调节混凝剂的添加量，从而保证对废水中杂质的去除效果，提高实用性;并且可防止絮凝体对过滤网产生堵塞，保证处理工作持续进行，提高使用可靠性;同时可以对废水中的细菌等进行有效处理，提高对废水的处理效果，处理过的水可直接进行二次利用的用于哈芬槽生产车间的废水处理装置。
本实用新型的一种用于哈芬槽生产车间的废水处理装置，包括过滤箱，过滤箱的内部设置有工作腔，并在工作腔内设置有过滤网，过滤箱的顶端设置有进水管和电机，电机的底部输出端设置有传动轴，传动轴的底端自过滤箱的顶端伸入至工作腔内，并在传动轴上设置有搅拌叶，搅拌叶位于工作腔内;还包括配药箱、四组螺纹杆、四组螺纹管、安装板、输料管、连接法兰和控制器，所述安装板设置在过滤箱的顶端，并在安装板顶端的左前侧、右前侧、左后侧和右后侧均设置有放置槽，所述四组放置槽的内部均固定安装有滚珠轴承，所述四组螺纹管的底端分别插入至四组滚珠轴承内部，所述四组螺纹杆的顶端分别与配药箱底端的左前侧、右前侧、左后侧和右后侧连接，四组螺纹杆的底端分别插入并螺装至四组螺纹管的顶端内部，所述输料管的一端自过滤箱的顶端伸入至工作腔内，输料管的另一端通过所述连接法兰与配药箱的左端底部连通，并在输料管上设置有流量计、输料泵和第一电磁阀，所述控制器安装在过滤箱的左端，并且流量计、输料泵、第一电磁阀和电机均与控制器电连接;还包括清理刷毛，所述进水管和输料管的底端均自过滤网的顶端穿过过滤网至过滤网的下方，所述清理刷毛的底端与最上端搅拌叶的顶端连接，清理刷毛的顶端与过滤网的底端接触，过滤箱的右端设置有出水管，所述出水管位于过滤网的上方;还包括分散箱、集合箱和消毒装置，所述出水管的右侧输出端自分散箱的左端伸入至分散箱内部，所述消毒装置包括导入管和消毒管，所述导入管的顶端自分散箱的底端伸入至分散箱内部，导入管的底部输出端与消毒管的左侧输出端连通，并在导入管上设置有第二电磁阀，所述消毒管的右侧输出端自集合箱的左端顶部伸入至集合箱内，消毒管的内部设置有消毒腔，并在消毒腔内设置有紫外线灯，所述集合箱的右端底部设置有排水管，并在排水管处设置有排水阀，第二电磁阀和紫外线灯均与控制器电连接。
本实用新型的一种用于哈芬槽生产车间的废水处理装置，所述消毒装置设置有多组。
本实用新型的一种用于哈芬槽生产车间的废水处理装置，还包括存放箱，所述存放箱竖向安插在集合箱的内部，并在存放箱的内部装有活性炭吸附块，存放箱的左侧壁和右侧壁均为网状结构，存放箱的顶端自集合箱内部穿过集合箱顶壁伸出至集合箱外，并在存放箱的顶端设置有取放口。
本实用新型的一种用于哈芬槽生产车间的废水处理装置，所述紫外线灯的外侧设置有石英玻璃层，石英玻璃层外侧设置有不锈钢保护网。
本实用新型的一种用于哈芬槽生产车间的废水处理装置，所述过滤箱的底端设置有锥形的排污斗，并在排污斗的底端设置有排污口，所述排污扣处设置有可调节闸板。
与现有技术相比本实用新型的有益效果为：通过上述设置，根据废水的导入流量和废水中的杂质含量，通过流量计检测混凝剂的输送流量，然后将检测到的信息传递给控制器，通过控制器控制输料泵和第一电磁阀，对混凝剂的输送流量进行精准的调节，从而保证对废水中杂质的去除效果，并且避免混凝剂添加过多造成二次污染的情况，提高实用性;通过将进水管和输料管的底端均伸至过滤网的下方，絮凝体在自身重力的作用下不容易粘附在过滤网的底端，通过搅拌叶顶端的清理刷毛可以自动对过滤网的底端进行清理，有效避免絮凝体对过滤网产生堵塞的情况，保证处理工作持续进行，提高使用可靠性;经过过滤的废水自出水管导入至分散箱内，然后经导入管进入消毒管内，通过消毒管内的紫外线灯对废水中的细菌等进行消毒处理，并且通过控制器控制第二电磁阀，对消毒管内的水流量进行调节，使废水以合适的流速经过消毒管，从而保证对废水的消毒效果，提高对废水的处理效果，处理过的水可直接进行二次利用。
