申请日2017.12.16
公开(公告)日2018.08.07
IPC分类号F16L41/03; F16L23/02
摘要
本实用新型提供了一种用于废水排放的缓冲管，包括长形管体，所述长形管体上设有进水口连接法兰、第一出水口连接法兰、第二出水口连接法兰、第三出水口连接法兰、以及增压口;所述长形管体的两端分别设有第一盲板法兰和第二盲板法兰，所述进水口连接法兰和所述第三出水口连接法兰分别靠近所述第一盲板法兰和所述第二盲板法兰;所述增压口设于所述第一盲板法兰和所述进水口连接法兰之间。本实用新型提出的用于废水排放的缓冲管，可以防止管道堵塞。
权利要求书

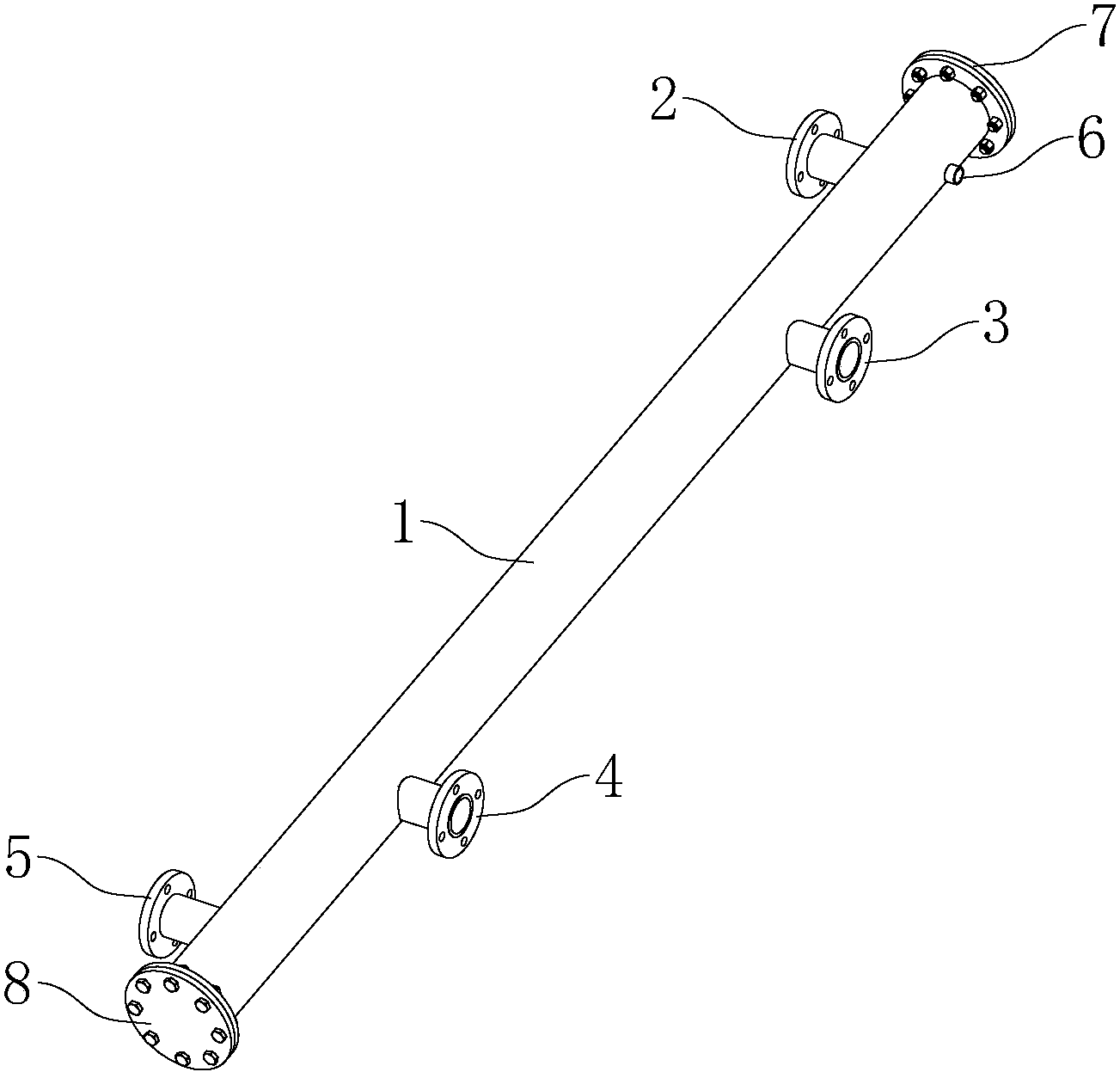

1.一种用于废水排放的缓冲管，其特征在于，包括长形管体(1)，所述长形管体(1)上设有进水口连接法兰(2)、第一出水口连接法兰(3)、第二出水口连接法兰(4)、第三出水口连接法兰(5)、以及增压口(6);
所述长形管体(1)的两端分别设有第一盲板法兰(7)和第二盲板法兰(8)，所述进水口连接法兰(2)和所述第三出水口连接法兰(5)分别靠近所述第一盲板法兰(7)和所述第二盲板法兰(8);
所述增压口(6)设于所述第一盲板法兰(7)和所述进水口连接法兰(2)之间。
2.根据权利要求1所述的用于废水排放的缓冲管，其特征在于，所述增压口(6)为单向液阀结构，所述增压口(6)从所述长形管体(1)的外部向所述长形管体(1)的内部导通，并且所述增压口(6)的导通方向向所述进水口连接法兰(2)所在的位置倾斜。
3.根据权利要求1所述的用于废水排放的缓冲管，其特征在于，所述进水口连接法兰(2)的朝向和所述第三出水口连接法兰(5)的朝向相同，所述第一出水口连接法兰(3)的朝向和所述第二出水口连接法兰(4)的朝向相同，并且两者的朝向和所述进水口连接法兰(2)的朝向或者所述第三出水口连接法兰(5)的朝向相反。
4.根据权利要求1所述的用于废水 排放的缓冲管，其特征在于，所述第一盲板法兰(7)和所述第二盲板法兰(8)分别通过螺栓连接所述长形管体(1)。
5.根据权利要求1所述的用于废水排放的缓冲管，其特征在于，所述第一出水口连接法兰(3)和所述第二出水口连接法兰(4)位于所述进水口连接法兰(2)和所述第三出水口连接法兰(5)之间，并且所述第一出水口连接法兰(3)靠近所述进水口连接法兰(2)，所述第二出水口连接法兰(4)靠近所述第三出水口连接法兰(5)。
说明书
一种用于废水排放的缓冲管
技术领域
本实用新型涉及环保设备配件技术领域，特别涉及一种用于废水排放的缓冲管。
背景技术
目前，对于废水的排放，大多是先进行初步的处理，再进行排放的。实际上经过初步处理的废水内仍然含有一些杂质，如果直接通过管道排放出去，容易造成管道堵塞，尤其是一些带有阀门的管道，由于阀门本身结构复杂，更容易造成管道堵塞。
实用新型内容
为解决上述的技术问题，本实用新型提出一种用于废水排放的缓冲管，可以防止管道堵塞。
为实现上述目的，本实用新型提供了如下技术方案：
一种用于废水排放的缓冲管，包括长形管体，所述长形管体上设有进水口连接法兰、第一出水口连接法兰、第二出水口连接法兰、第三出水口连接法兰、以及增压口;
所述长形管体的两端分别设有第一盲板法兰和第二盲板法兰，所述进水口连接法兰和所述第三出水口连接法兰分别靠近所述第一盲板法兰和所述第二盲板法兰;
所述增压口设于所述第一盲板法兰和所述进水口连接法兰之间。
作为一种可实施方式，所述增压口为单向液阀结构，所述增压口从所述长形管体的外部向所述长形管体的内部导通，并且所述增压口的导通方向向所述进水口连接法兰所在的位置倾斜。
作为一种可实施方式，所述进水口连接法兰的朝向和所述第三出水口连接法兰的朝向相同，所述第一出水口连接法兰的朝向和所述第二出水口连接法兰的朝向相同，并且两者的朝向和所述进水口连接法兰的朝向或者所述第三出水口连接法兰的朝向相反。
作为一种可实施方式，所述第一盲板法兰和所述第二盲板法兰分别通过螺栓连接所述长形管体。
作为一种可实施方式，所述第一出水口连接法兰和所述第二出水口连接法兰位于所述进水口连接法兰和所述第三出水口连接法兰之间，并且所述第一出水口连接法兰靠近所述进水口连接法兰，所述第二出水口连接法兰靠近所述第三出水口连接法兰。
本实用新型相比于现有技术的有益效果在于：
本实用新型提供了一种用于废水排放的缓冲管，提供废水缓冲，可以将废水内的杂质沉淀在缓冲管，所以可以防止和缓冲管连接的管道堵塞。并且由于设置了方向和第一出水口连接法兰、第二出水口连接法兰相反的第三出水口连接法兰，并且还设置了增压口，所以在清洗的时候可以将缓冲管内的杂质通过第三出水口连接法兰排出，这里的增压口起到了增大压力的作用，有助于将杂质排出。
