申请日2018.12.29
公开(公告)日2019.03.29
IPC分类号B01D29/96; B01D35/02
摘要
本发明涉及一种用于污水处理的可快速更换的过滤网，有效的解决了普通过滤网更换困难和快速更换过滤网密封性不好或容易损坏密封件的问题;其解决的技术方案包括通过抽拉的方式更换过滤网，被更换的过滤网被完全抽离污水处理管道时干净的过滤网安装到位，换过滤网操作方便快捷，节省人力和时间，通过充气密封圈对过滤网与法兰之间进行密封不仅可以达到良好的密封效果，而且在更换过滤网时可以先对充气密封圈进行放气，放完气的充气密封圈不会在抽拉过滤网时产生阻力，并且在抽拉过滤网时也不会对充气密封圈产生磨损，使充气密封圈可重复利用，节省资源。
权利要求书

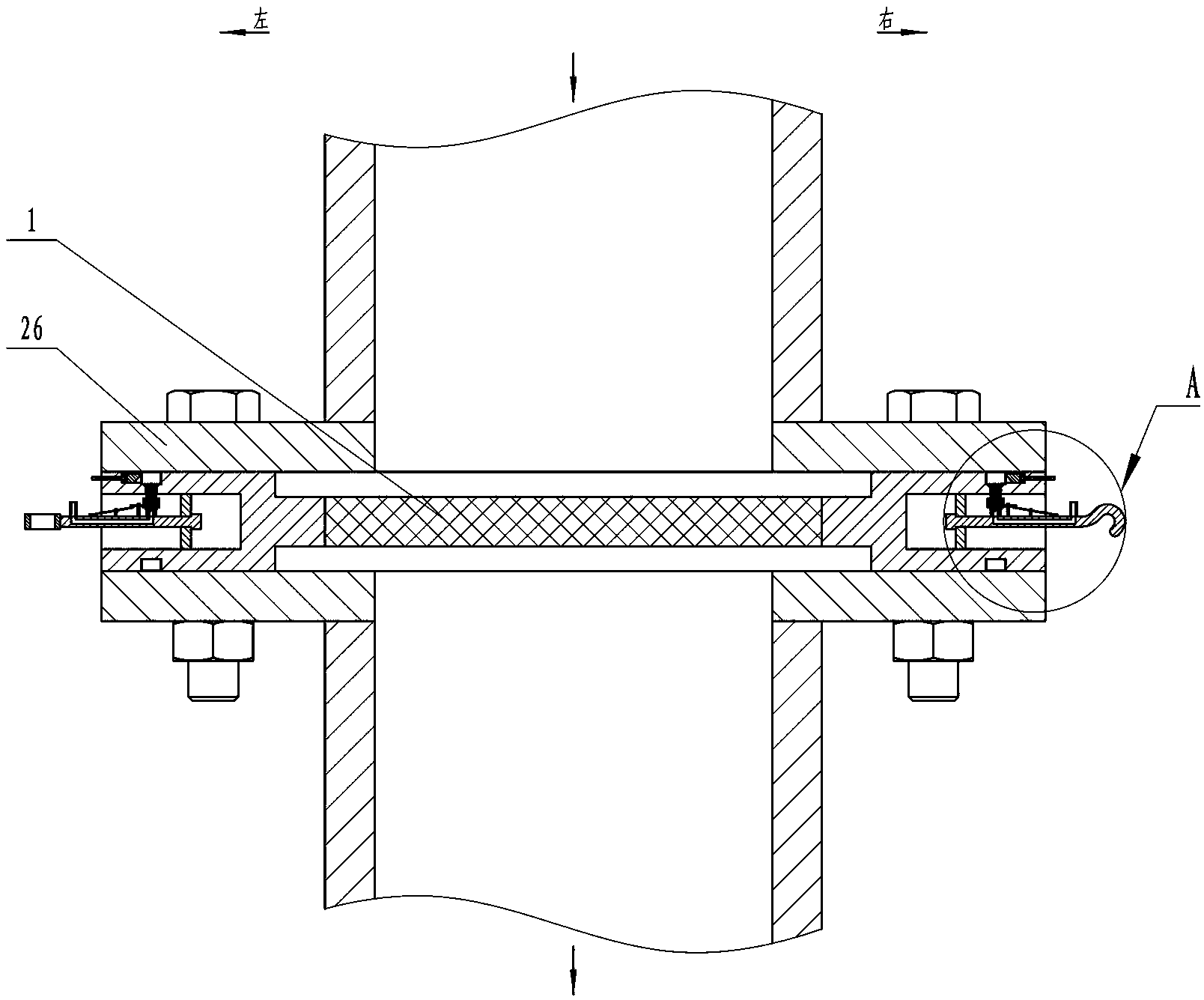

1.一种用于污水处理的可快速更换的过滤网，包括方形过滤网(1)，其特征在于，所述的过滤网(1)左右两端的外缘面上各开有一个环形槽(2)，每个环形槽(2)内套有一个充气密封圈(3)，过滤网(1)的左右两端面上各开有一个凹槽，每个充气密封圈(3)上连接有一个与其内部空腔连通的第一套筒(4)，每个第一套筒(4)的非连接端垂直伸入到对应侧的凹槽内，每个第一套筒(4)内均有一个活塞(5)，活塞(5)可在第一套筒(4)内上下移动且其下端置于第一套筒(4)外部;每个凹槽内均有一个可在其内部左右移动且一端可伸出对应凹槽的滑杆(6)，每个滑杆(6)上固定有一个外径与第一套筒(4)外径相等的第二套筒(7)，每个第二套筒(7)内固定有一个伸出其上端的顶杆(8)，每个第二套筒(7)外套有一个可上下移动的第三套筒(9);每个滑杆(6)内部开有一个进气道(10)，每个进气道(10)与对应的第二套筒(7)连通;滑杆(6)经第二套筒(7)带动顶杆(8)移动至与活塞(5)接触时可推动活塞(5)向上移动，活塞(5)向上移动与第一套筒(4)内壁产生间隔，当第一套筒(4)的中心轴线与第二套筒(7)的中心轴线重合时，第三套筒(9)可向上移动，当第三套筒(9)移动至最高点时紧密贴合第一套筒(4)、第二套筒(7)，此时充气密封圈(3)的内腔经第一套筒(4)、第二套筒(7)与进气道(10)连通，顶杆(8)移动至与活塞(5)脱离接触时活塞(5)复位并密封第一套筒(4)。
2.根据权利要求1所述的一种用于污水处理的可快速更换的过滤网，其特征在于，所述的环形槽(2)的底部开有一个与凹槽连通的第一通孔，第一套筒(4)经第一通孔垂直伸入凹槽内，第一通孔上端开有一个上大下小的锥形沉孔，沉孔内装有一个与其过盈配合的锥形凸台(12)，凸台(12)的上端与充气密封圈(3)连接，下端与第一套筒(4)连接，凸台(12)上开设有使第一套筒(4)与充气密封圈(3)内腔连通的通气孔;活塞(5)与凸台(12)之间设有第一压簧(13)，第一压簧(13)的一端与活塞(5)连接，另一端与凸台(12)连接;第一套筒(4)内部腔体上段的竖截面为上大下小的锥形，活塞(5)上段的竖截面为上大下小的锥形。
3.根据权利要求1所述的一种用于污水处理的可快速更换的过滤网，其特征在于，所述的第一套筒(4)、第三套筒(9)上均设有一个轴肩，第三套筒(9)上圆周嵌入多个位于其轴肩上方的滚珠(14)，第三套筒(9)外套有一个可带动其上下移动的外壳(15)，外壳(15)上端固定有多个与滚珠(14)一一对应的楔形块(16)，楔形块(16)上端靠近滚珠(14)的一侧为由下至上逐渐向外倾斜的斜面，每个外壳(15)上的所有楔形块(16)靠近第三套筒(9)的一侧的最小公共内切圆直径小于对应的第三套筒(9)上所有滚珠(14)的外接圆直径，每个外壳(15)上的所有楔形块(16)靠近第三套筒(9)的一侧的最大公共内切圆直径大于对应的第三套筒(9)上所有滚珠(14)的外接圆直径，外壳(15)底部与对应第三套筒(9)轴肩之间有一个第二压簧(17)，外壳(15)经第二压簧(17)带动第三套筒(9)向上移动。
4.根据权利要求3所述的一种用于污水处理的可快速更换的过滤网，其特征在于，所述的滑竿上固定有一个立板(18)，立板(18)上开有一个竖向的通槽，外壳(15)上固定有一个贯穿立板(18)且可在立板(18)通槽内上下移动的横板(19)，横板(19)的下端面开有一个水平的T形槽， T形槽内装有可在其内部左右滑动的T形滑块， T形滑块上铰接有一个支点固定在滑杆(6)上撬杠(21)，撬杠(21)的非铰接端可伸出对应的凹槽。
5.根据权利要求1所述的一种用于污水处理的可快速更换的过滤网，其特征在于，所述的过滤网(1)上每个充气密封圈(3)附近的位置均开有一个水平的滑槽，滑槽内装有一个可在其内部左右滑动且斜面与充气密封圈(3)接触的楔形滑块(22)，楔形滑块(22)的斜面由上至下向外倾斜，楔形滑块(22)靠近滑槽底部的端面上固定有一个可伸出过滤网(1)且刻有刻度的标尺(23)，标尺(23)上套有一个第三压簧(24)，第三压簧(24)的一端与楔形滑块(22)连接，另一端与滑槽底部连接。
6.根据权利要求1所述的一种用于污水处理的可快速更换的过滤网，其特征在于，所述的顶杆(8)上端为上小下大的锥形，顶杆(8)的外径小于第二套筒(7)的内径，顶杆(8)经多个支撑杆固定在第二套筒(7)上。
7.根据权利要求1所述的一种用于污水处理的可快速更换的过滤网，其特征在于，所述的过滤网(1)其中一侧的滑杆(6)伸出对应凹槽的端部呈环形，另一侧的滑杆(6)伸出对应凹槽的端部呈钩形。
8.根据权利要求1所述的一种用于污水处理的可快速更换的过滤网，其特征在于，所述的每个凹槽内固定有一个挡板(25)，挡板(25)上开有一个通孔，滑杆(6)可在挡板(25)上的通孔内左右滑动，滑杆(6)置于凹槽内的端部横截面大于通孔的横截面。
9.根据权利要求1所述的一种用于污水处理的可快速更换的过滤网，其特征在于，所述的过滤网(1)的过滤部位的厚度比左右两端薄。
10.根据权利要求1所述的一种用于污水处理的可快速更换的过滤网，其特征在于，所述的第二套筒(7)、立板(18)的上端面低于第一套筒(4)密封时活塞(5)的下端面。
说明书
一种用于污水处理的可快速更换的过滤网
技术领域
本发明涉及污水处理领域，特别是一种用于污水处理的可快速更换的过滤网。
背景技术
污水处理时首先会对污水中大的杂质或者漂浮物进行过滤，对污水的过滤一般会用到过滤网，当过滤网堵塞时会阻滞水的流动，降低污水处理的效率，当过滤网破损时会使大的杂质或漂浮物通过滤网，降低过滤的质量;普通过滤网更换时过程繁杂且需要多人共同协作，浪费人力和时间，快速更换过滤网存在密封性能不好造成污水泄漏，或者密封效果良好但更换过滤网时密封件产生的阻力较大，在快速更换过滤网时密封件会受到损伤以致不能重复利用，从而造成资源的浪费。
发明内容
针对上述情况，为克服现有技术之缺陷，本发明提供了一种用于污水处理的可快速更换的过滤网，有效的解决了普通过滤网更换困难和快速更换过滤网密封性不好或容易损坏密封件的问题。
其解决问题的技术方案是，包括方形过滤网，过滤网左右两端的外缘面上各开有一个环形槽，每个环形槽内套有一个充气密封圈，过滤网的左右两端面上各开有一个凹槽，每个充气密封圈上连接有一个与其内部空腔连通的第一套筒，每个第一套筒的非连接端垂直伸入到对应侧的凹槽内，每个第一套筒内均有一个活塞，活塞可在第一套筒内上下移动且其下端置于第一套筒外部;每个凹槽内均有一个可在其内部左右移动且一端可伸出对应凹槽的滑杆，每个滑杆上固定有一个外径与第一套筒外径相等的第二套筒，每个第二套筒内固定有一个伸出其上端的顶杆，每个第二套筒外套有一个可上下移动的第三套筒;每个滑杆内部开有一个进气道，每个进气道与对应的第二套筒连通;滑杆经第二套筒带动顶杆移动至与活塞接触时可推动活塞向上移动，活塞向上移动与第一套筒内壁产生间隔，当第一套筒的中心轴线与第二套筒的中心轴线重合时，第三套筒可向上移动，当第三套筒移动至最高点时紧密贴合第一套筒、第二套筒，此时充气密封圈的内腔经第一套筒、第二套筒与进气道连通，顶杆移动至与活塞脱离接触时活塞复位并密封第一套筒。
本发明通过使用充气密封圈不仅可以使过滤网与污水处理管道之间达到良好的密封效果，而且还可以减少更换过滤网时的阻力，不会对密封圈产生损坏，使密封圈可重复利用，节省资源，更换过滤网操作方便快捷，节省人力和时间，提高了污水处理的效率。
