申请日2017.12.16
公开(公告)日2018.09.25
IPC分类号C02F1/00
摘要
本实用新型一种具有管路隔热结构的废水箱，包括箱体，所述箱体设置有进水管和出水管，所述进水管包覆有隔热罩体，所述隔热罩体和废水管之间密封形成隔热空间，所述隔热罩体上设置有真空泵，所述真空泵通过一真空管连接所述隔热罩体，所述真空泵工作时用于对所述隔热空间进行抽真空，所述隔热罩体的一端通过固定件固定于箱体上，另一端延伸至所述进水管的端部，所述隔热罩体通过硬质隔热材料制成。通过这样设置，通过隔热空间进行抽真空，保证在真空条件下的隔热效果，起到一个较佳的隔热作用，保证隔热的安全性和可靠性。
权利要求书

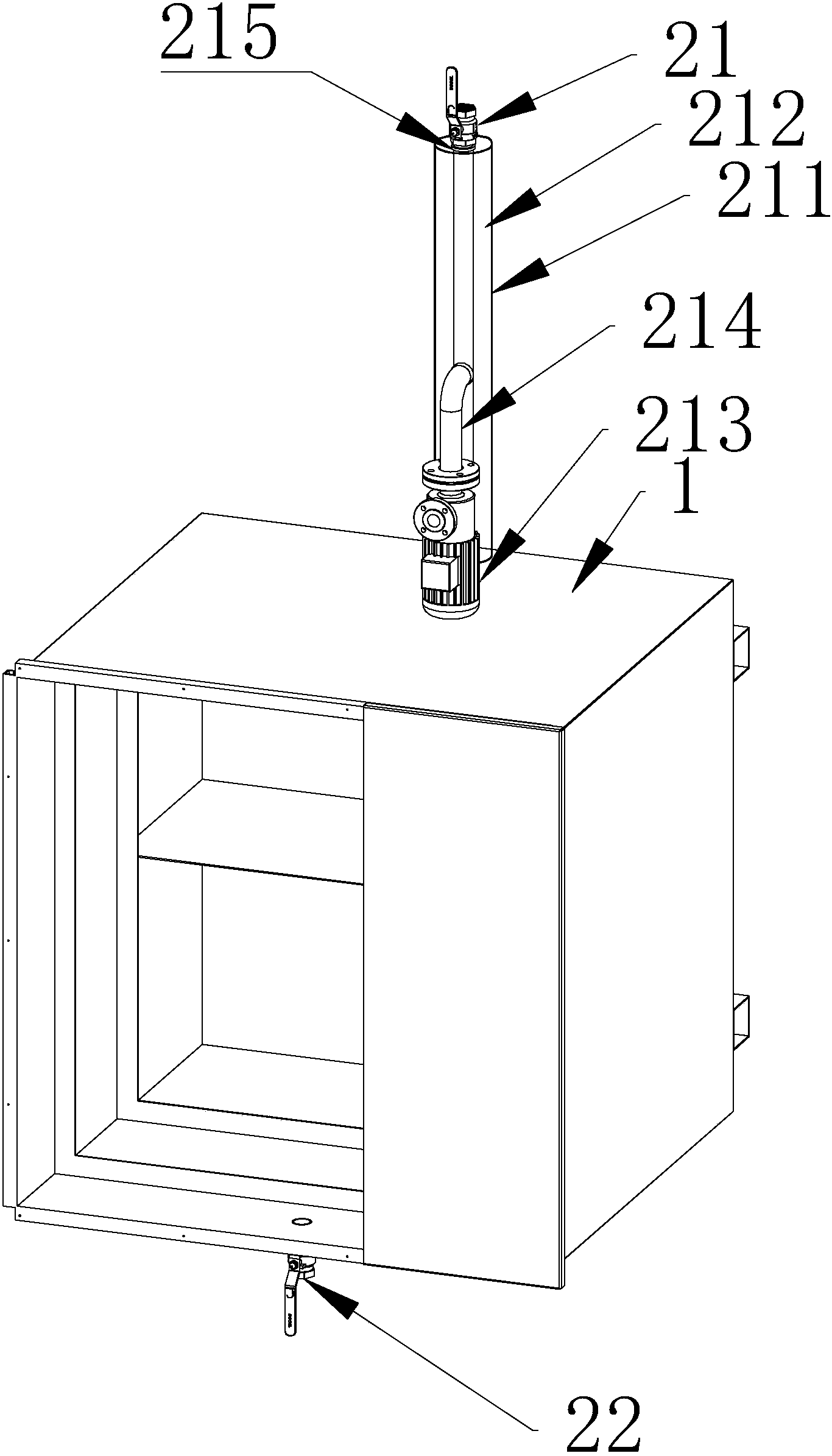

1.一种具有管路隔热结构的废水箱，包括箱体，所述箱体设置有进水管和出水管，其特征在于：所述进水管包覆有隔热罩体，所述隔热罩体和废水管之间密封形成隔热空间，所述隔热罩体上设置有真空泵，所述真空泵通过一真空管连接所述隔热罩体，所述真空泵工作时用于对所述隔热空间进行抽真空，所述隔热罩体的一端通过固定件固定于箱体上，另一端延伸至所述进水管的端部，所述隔热罩体通过硬质隔热材料制成。
2.如权利要求1所述的一种具有管路隔热结构的废水箱，其特征在于：所述隔热罩体外部包覆有隔热纺织材料层。
3.如权利要求1所述的一种具有管路隔热结构的废水箱，其特征在于：所述隔热罩体背离所述箱体的一端和所述进水管的端部通过密封橡胶圈密封固定。
4.如权利要求1所述的一种具有管路隔热结构的废水箱，其特征在于：所述隔热罩体设置为透明材质的隔热罩体。
5.如权利要求1所述的一种具有管路隔热结构的废水箱，其特征在于：所述真空泵设置为分子真空泵。
6.如权利要求1所述的一种具有管路隔热结构的废水箱，其特征在于：所述真空泵固定于所述箱体的顶部。
说明书
一种具有管路隔热结构的废水 箱
技术领域
本发明涉及废水处理设备，更具体地说，涉及一种具有管路隔热结构的废水箱。
背景技术
废水处理(wastewater treatment methods)就是利用物理、化学和生物的方法对废水进行处理，使废水净化，减少污染，以至达到废水回收、复用，充分利用水资源。通过物理作用分离、回收废水中不溶解的悬浮状态污染物(包括油膜和油珠)的方法，可分为重力分离法、离心分离法和筛滤截留法等。属于重力分离法的处理单元有沉淀、上浮(气浮)等，相应使用的处理设备是沉砂池、沉淀池、隔油池、气浮池及其附属装置等。离心分离法本身就是一种处理单元，使用的处理装置有离心分离机和水旋分离器等。筛滤截留法有栅筛截留和过滤两种处理单元，前者使用的处理设备是格栅、筛网，而后者使用的是砂滤池和微孔滤机等。以热交换原理为基础的处理方法也属于物理处理法，其处理单元有蒸发、结晶等。通过化学反应和传质作用来分离、去除废水中呈溶解、胶体状态的污染物或将其转化为无害物质的废水处理法。在化学处理法中，以投加药剂产生化学反应为基础的处理单元是：混凝、中和、氧化还原等;而以传质作用为基础的处理单元则有：萃取、汽提、吹脱、吸附、离子交换以及电渗析和反渗透等。后两种处理单元又合称为膜分离技术。其中运用传质作用的处理单元既具有化学作用，又有与之相关的物理作用，所以也可从化学处理法中分出来 ，成为另一类处理方法，称为物理化学法。
而废水箱作为废水处理的重要一环，一般起到废水的混凝、中和、氧化还原的目的，而实际在使用的过程中，存在一个问题，由于废水在运输过程中，废水箱需要通过送水管连接废水箱，而送水管非常容易受到环境温度影响，特别是对于炎热地区和寒冷地区，内部液体容易发生凝结或气化的现象，而通过水冷装置或加热装置明显要耗费较大的能量，而通过保温棉又不能起到一个良好的保温效果。
发明内容
有鉴于此，本发明目的是提供一种具有管路隔热结构的废水箱。
为了解决上述技术问题，本发明的技术方案是：一种具有管路隔热结构的废水箱，包括箱体，所述箱体设置有进水管和出水管，所述进水管包覆有隔热罩体，所述隔热罩体和废水管之间密封形成隔热空间，所述隔热罩体上设置有真空泵，所述真空泵通过一真空管连接所述隔热罩体，所述真空泵工作时用于对所述隔热空间进行抽真空，所述隔热罩体的一端通过固定件固定于箱体上，另一端延伸至所述进水管的端部，所述隔热罩体通过硬质隔热材料制成。通过这样设置，通过隔热空间进行抽真空，保证在真空条件下的隔热效果，起到一个较佳的隔热作用，保证隔热的安全性和可靠性。
进一步地：所述隔热罩体外部包覆有隔热纺织材料层。通过隔热纺织材料层的设置，提高隔热罩体的隔热效果，进一步保证隔热能力。
进一步地：所述隔热罩体背离所述箱体的一端和所述进水管的端部通过密封橡胶圈密封固定。通过密封橡胶圈进行固定，保证密封效果，提高密封效率。
进一步地：所述隔热罩体设置为透明材质的隔热罩体。通过透明材质的设置，保证内部的情况可以被发现，提高安装的便捷性。
进一步地：所述真空泵设置为分子真空泵。通过分子真空泵的设置，进一步提高抽真空效果。
进一步地：所述真空泵固定于所述箱体的顶部。通过固定设置，减少震动对隔热罩体产生的影响。
本发明技术效果主要体现在以下方面：通过这样设置，通过隔热空间进行抽真空，保证在真空条件下的隔热效果，起到一个较佳的隔热作用，保证隔热的安全性和可靠性。
