申请日2018.12.29
公开(公告)日2019.03.26
IPC分类号C02F9/04
摘要
本发明公开了一种废水资源化处理系统，包括废水收集池，所述废水收集池的一侧固定安装有收集泵，所述收集泵的一侧固定连接有调节水池，所述调节水池的一侧固定连接有废水净化泵与抽样检查池，且抽样检查池与废水净化泵固定连接，所述废水净化泵的下端固定安装有一体化净化器。本发明所述的一种废水资源化处理系统，设有抽样检查池、反水清洗管与饮用水处理池，能够在进行废水处理过程中对处理后的废水进行抽样检查，检查是否合格，并能对污泥泵进行回水清理，防止污泥泵堵塞影响整体运行，还可以将处理好的废水进行人工加工投入饮用水，更加资源化的利用水资源，带来更好的使用前景。
权利要求书

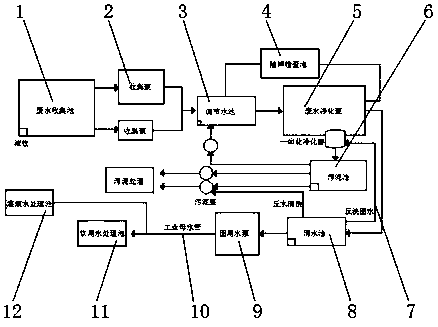

1.一种废水资源化处理系统，包括废水收集池(1)，其特征在于：所述废水收集池(1)的一侧固定安装有收集泵(2)，所述收集泵(2)的一侧固定连接有调节水池(3)，所述调节水池(3)的一侧固定连接有废水净化泵(5)与抽样检查池(4)，且抽样检查池(4)与废水净化泵(5)固定连接，所述废水净化泵(5)的下端固定安装有一体化净化器(13)，所述废水净化泵(5)的一侧固定连接有清水池(8)，所述一体化净化器(13)的下端固定连接有污泥池(6)，所述污泥池(6)的一侧固定连接有污泥泵(17)，所述污泥泵(17)的一侧固定连接有污泥处理(18)，所述清水池(8)的一侧固定连接有反洗回水管(7)，所述清水池(8)的另一侧固定连接有反水清洗管(19)与回用水泵(9)，所述回用水泵(9)位于反水清洗管(19)的一侧，所述回用水泵(9)的一侧固定连接有工业母水管(10)，所述工业母水管(10)的一端固定连接有饮用水处理池(11)与灌溉水处理池(12)，且灌溉水处理池(12)位于饮用水处理池(11)的一侧，所述饮用水处理池(11)的内部设置有沉淀池(14)、吸附系统(15)与投氯消毒池(16)，且沉淀池(14)位于吸附系统(15)的一侧，所述投氯消毒池(16)位于吸附系统(15)的另一侧。
2.根据权利要求1所述的一种废水资源化处理系统，其特征在于：所述的废水收集池(1)的前部设置有格栅装置;所述格栅装置包括粗格栅和细格栅，粗格栅的栅隙为20-30mm，粗格栅的出口通过管道与细格栅的进口相连接，细格栅的栅隙为5-10mm，细格栅的出口与管道集水池相连接。
3.根据权利要求1所述的一种废水资源化处理系统，其特征在于：所述废水收集池(1)内设置有曝气系统、第一搅拌系统和流量计，所述曝气系统包括曝气头和曝气空气压缩机，所述曝气头设置在集水池的池底;所述第一搅拌系统包括搅拌桨和电机;所述废水收集池(1)的上部设置有多孔板，所述第一搅拌系统设置在集水池的上部的多孔板上，所述曝气系统与流量计相连接，所述流量计与曝气空气压缩机相连接，所述曝气空气压缩机设置在集水池的外部。
4.根据权利要求1所述的一种废水资源化处理系统，其特征在于：所述清水池(8)的一侧外表面通过反洗回水管(7)与一体化净化器(13)的一侧外表面固定连接。
5.根据权利要求1所述的一种废水资源化处理系统，其特征在于：所述清水池(8)的另一侧通过反水清洗管(19)与污泥泵(17)的一侧可拆卸连接。
6.根据权利要求1所述的一种废水资源化处理系统，其特征在于：所述抽样检查池(4)的内部设置有抽水泵、水质检测探头与水质检测机构，水质检测探头的一端外表面与水质检测机构的一侧外表面电性连接，抽水泵位于抽样检查池(4)一侧内表面。
7.根据权利要求1所述的一种废水资源化处理系统，其特征在于：所述收集泵(2)与污泥泵(17)的数量均为两组。
8.根据权利要求1所述的一种废水资源化处理系统，其特征在于：所述沉淀池(14)与吸附系统(15)之间设置有水阀与水管，水阀位于水管内部，所述吸附系统(15)与投氯消毒池(16)之间固定连接有出水管。
9.根据权利要求1所述的一种废水资源化处理系统，其特征在于：所述吸附系统(15)内设置有大孔吸附树脂，树脂饱和吸附体积为树脂体积的65-100倍。
说明书
一种废水资源化处理系统
技术领域
本发明涉及废水资源化领域，特别涉及一种废水资源化处理系统。
背景技术
废水资源化处理系统是一种用于废水再利用的系统及其处理方法，其利用效率高，已得到广泛使用，但随着时代科技技术的发展，人们对废水资源化处理系统的要求也越来越高。
现有的废水资源化处理系统在使用时存在一定的弊端，首先，在进行废水处理过程中不能对处理后的废水进行抽样检查，检查是否合格，具有一定的不利影响，其次，废水资源化处理系统，在使用过程中，不能对污水泵进行回水清理，易堵塞污水泵，影响整体运行，具有一定的不利的影响，还有，废水资源化处理系统，不能将处理好的废水进行人工加工投入饮用水，不利于人们的使用，给人们的使用过程带来了一定的影响，为此，我们提出一种废水资源化处理系统。
发明内容
为了克服现有技术的不足，本发明的目的在于提供一种废水资源化处理系统，能够在进行废水处理过程中对处理后的废水进行抽样检查，检查是否合格，并能对污泥泵进行回水清理，防止污泥泵堵塞影响整体运行，还可以将处理好的废水进行人工加工投入饮用水，更加资源化的利用水资源。
本发明的目的采用如下技术方案实现：本发明的一种废水资源化处理系统，包括废水收集池，所述废水收集池的一侧固定安装有收集泵，所述收集泵的一侧固定连接有调节水池，所述调节水池的一侧固定连接有废水净化泵与抽样检查池，且抽样检查池与废水净化泵固定连接，所述废水净化泵的下端固定安装有一体化净化器，所述废水净化泵的一侧固定连接有清水池，所述一体化净化器的下端固定连接有污泥池，所述污泥池的一侧固定连接有污泥泵，所述污泥泵的一侧固定连接有污泥处理，所述清水池的一侧固定连接有反洗回水管，所述清水池的另一侧固定连接有反水清洗管与回用水泵，所述回用水泵位于反水清洗管的一侧，所述回用水泵的一侧固定连接有工业母水管，所述工业母水管的一端固定连接有饮用水处理池与灌溉水处理池，且灌溉水处理池位于饮用水处理池的一侧，所述饮用水处理池的内部设置有沉淀池、吸附系统与投氯消毒池，且沉淀池位于吸附系统的一侧，所述投氯消毒池位于吸附系统的另一侧。
进一步的，所述的废水收集池的前部设置有格栅装置;所述格栅装置包括粗格栅和细格栅，粗格栅的栅隙为20-30mm，粗格栅的出口通过管道与细格栅的进口相连接，细格栅的栅隙为5-10mm，细格栅的出口与管道集水池相连接。
进一步的，所述废水收集池内设置有曝气系统、第一搅拌系统和流量计，所述曝气系统包括曝气头和曝气空气压缩机，所述曝气头设置在集水池的池底;所述第一搅拌系统包括搅拌桨和电机;所述废水收集池的上部设置有多孔板，所述第一搅拌系统设置在集水池的上部的多孔板上，所述曝气系统与流量计相连接，所述流量计与曝气空气压缩机相连接，所述曝气空气压缩机设置在集水池的外部。
更进一步的，所述清水池的一侧外表面通过反洗回水管与一体化净化器的一侧外表面固定连接。
进一步的，所述清水池的另一侧通过反水清洗管与污泥泵的一侧可拆卸连接。
进一步的，所述抽样检查池的内部设置有抽水泵、水质检测探头与水质检测机构，水质检测探头的一端外表面与水质检测机构的一侧外表面电性连接，抽水泵位于抽样检查池一侧内表面。
更进一步的，所述收集泵与污泥泵的数量均为两组。
进一步的，所述沉淀池与吸附系统之间设置有水阀与水管，水阀位于水管内部，所述吸附系统与投氯消毒池之间固定连接有出水管。
进一步的，所述吸附系统内设置有大孔吸附树脂，树脂饱和吸附体积为树脂体积的65-100倍。
相比现有技术，本发明的有益效果在于：本发明通过设置的抽样检查池，能够在进行废水处理过程中通过抽样检查池对处理后的废水进行抽样检查，检查是否合格，有利于人们的使用，通过设置的反水清洗管，能对污泥泵进行回水清理，防止污泥泵堵塞影响整体运行，有利于人们的使用，饮用水处理池的设置，将处理好的废水进行通过沉淀池、吸附系统与投氯消毒池人工加工投入饮用水，更加资源化的利用水资源，具有一定的有利影响，整个废水资源化处理系统结构简单，操作方便，使用的效果相对于传统方式更好。
