申请日2018.12.29
公开(公告)日2019.03.29
IPC分类号B01D29/96; B01D35/02
摘要
本发明涉及一种可快速更换的污水过滤网，有效的解决了普通过滤网更换困难和快速更换过滤网密封性不好或容易损坏密封件的问题;其解决的技术方案包括通过抽拉的方式更换过滤网，被更换的过滤网被完全抽离污水处理管道时干净的过滤网安装到位，换过滤网操作方便快捷，节省人力和时间，通过充气密封圈对过滤网与法兰之间进行密封不仅可以达到良好的密封效果，而且在更换过滤网时可以先对充气密封圈进行放气，放完气的充气密封圈不会在抽拉过滤网时产生阻力，并且在抽拉过滤网时也不会对充气密封圈产生磨损，使充气密封圈可重复利用，节省资源。
权利要求书

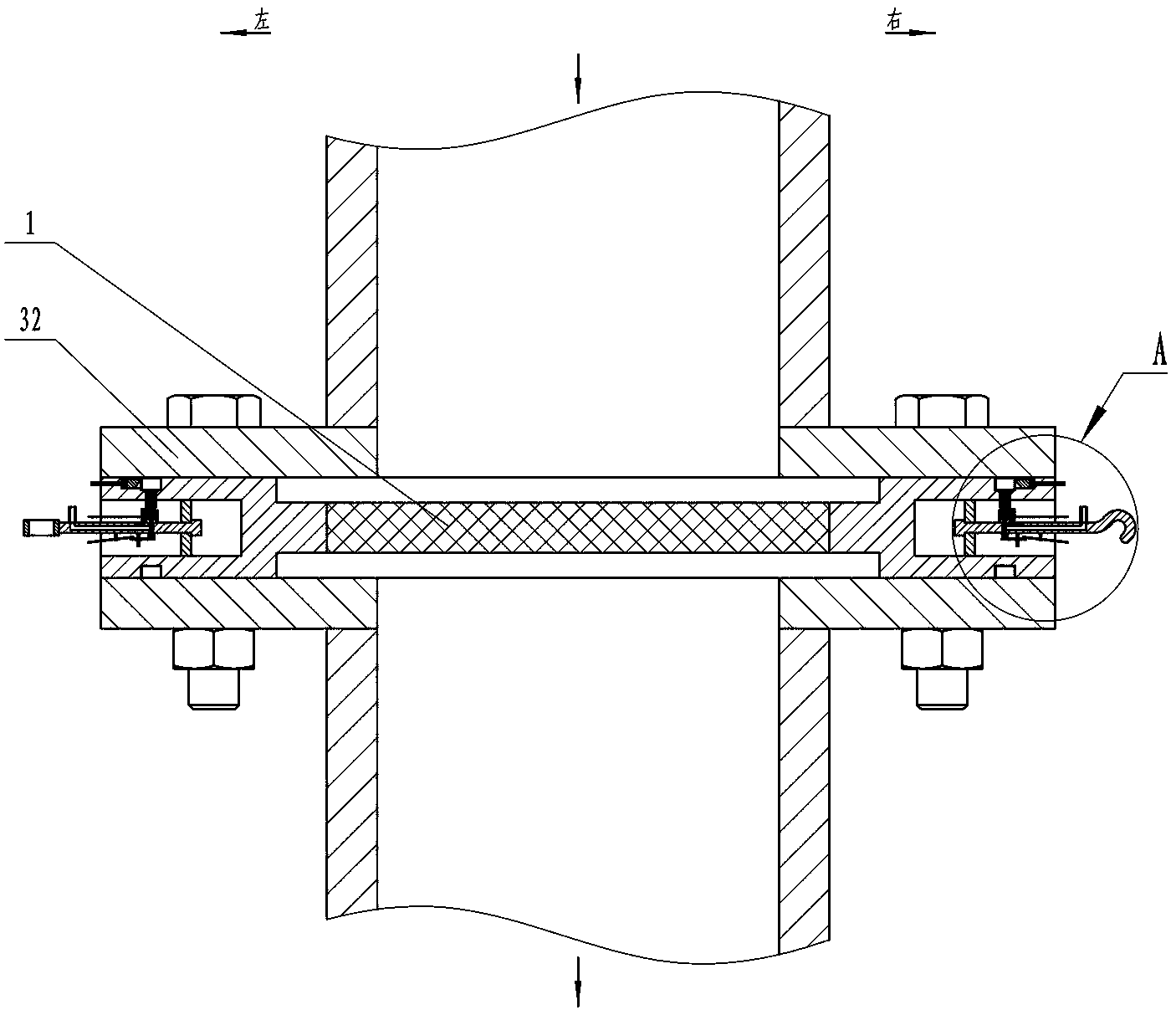

1.一种可快速更换的污水过滤网，包括方形过滤网(1)，其特征在于，过滤网(1)左右两端的外缘面上各开有一个环形槽(2)，每个环形槽(2)内套有一个充气密封圈(3)，过滤网(1)的左右两端面上各开有一个凹槽，每个充气密封圈(3)上连接有一个与其内部空腔连通的第一套筒(4)，每个第一套筒(4)的非连接端垂直伸入到对应侧的凹槽内，每个第一套筒(4)内均有一个可在其内部上下移动的活塞(5);每个凹槽内均有一个可在其内部左右移动且一端可伸出对应凹槽的滑杆(6)，每个滑杆(6)内部开有一个进气道(12)，每个滑杆(6)上固定有一个置于第一套筒(4)下方且两端开口的圆筒(7)，圆筒(7)内套装有一个可上下移动的第二套筒(8)，第二套筒(8)下端的内壁上固定有一个内锥形套(9)，第二套筒(8)内有一个可上下移动且下端贯穿滑杆(6)的顶杆(10)，顶杆(10)上固定有一个可与内锥形套(9)接触的锥形塞(11);当锥形塞(11)与内锥形套(9)接触时，第二套筒(8)底部与圆筒(7)之间形成一个与进气道(12)连通的密闭腔室，当第一套筒(4)、第二套筒(8)中心轴线重合时，第二套筒(8)与顶杆(10)一起向上移动至第二套筒(8)上端面与第一套筒(4)下端面密封接触，此时锥形塞(11)与内锥形套(9)开始脱离，顶杆(10)单独向上运动并使活塞(5)与第一套筒(4)内壁之间形成间隔，进气道(12)经圆筒(7)、第二套筒(8)、第一套筒(4)与充气密封圈(3)内腔连通;当第二套筒(8)向下复位与第一套筒(4)脱离接触、顶杆(10)向下复位与活塞(5)脱离接触时，活塞(5)复位并密封第一套筒(4)，此时进气道(12)与充气密封圈(3)不连通。
2.根据权利要求1所述的一种可快速更换的污水过滤网，其特征在于，所述的环形槽(2)的底部开有一个与凹槽连通的第一通孔，第一套筒(4)经第一通孔垂直伸入凹槽内，第一通孔上端开有一个上大下小的锥形沉孔，沉孔内装有一个与其过盈配合的锥形凸台(13)，凸台(13)的上端与充气密封圈(3)连接，下端与第一套筒(4)连接，凸台(13)上开设有使第一套筒(4)与充气密封圈(3)内腔连通的通气孔，第一套筒(4)经凸台(13)与充气密封圈(3)连接使第一套筒(4)被固定;活塞(5)与凸台(13)之间设有第一压簧(14)，第一压簧(14)的一端与活塞(5)连接，另一端与凸台(13)连接;第一套筒(4)内部腔体上段的竖截面为上大下小的锥形，活塞(5)上段的竖截面为上大下小的锥形。
3.根据权利要求1所述的一种可快速更换的污水过滤网，其特征在于，所述的滑杆(6)上固定有一个立板(15)，立板(15)上开有一个竖向的通槽，顶杆(10)下端固定有一个贯穿立板(15)且可在立板(15)通槽内上下移动的横板(16)，横板(16)的上端面上开有一个水平的第一倒T形槽，第一倒 T形槽内装有可在其内部左右滑动的倒置的T形块(17)，T形块(17)上铰接有一个支点固定在滑杆(6)上撬杠(18)，撬杠(18)的非铰接端可伸出对应的凹槽。
4.根据权利要求1所述的一种可快速更换的污水过滤网，其特征在于，所述的圆筒(7)顶部的开口直径小于其内径，圆筒(7)底部的开口直径等于其内径，第二套筒(8)上设有一个轴肩，第二套筒(8)的轴肩与圆筒(7)顶部之间设有多个第二压簧(19)，第二压簧(19)的一端与第二套筒(8)的轴肩连，另一端与圆筒(7)的上端连接;顶杆(10)下端套装有一个第三压簧(20)，第三压簧(20)的一端与横板(16)连接，另一端可与滑杆(6)接触。
5.根据权利要求1所述的一种可快速更换的污水过滤网，其特征在于，所述的滑杆(6)上端面上开有一个第二倒T形槽，每个第二倒T形槽内装有一个可在其内部左右滑动的倒置的L形板(21)，L形板(21)的横板(16)可置于第二套筒(8)上方且可阻止第二套筒(8)向上移动，L形板(21)的竖板上固定有一个可伸出凹槽的推杆(22);所述的内锥形套(9)的内腔为上大下小的圆锥形，内锥形套(9)的锥形面上圆周均布有多个径向的第一滑槽，每个第一滑槽内装有一个可在其内部径向滑动且可伸出对应第一滑槽的卡块(23)，每个卡块(23)与对应的第一滑槽之间设有一个第四压簧(24)，第四压簧(24)的一端与卡块(23)连接，另一端与第一滑槽底部连接;锥形塞(11)为上大下小的圆锥形，锥形塞(11)的外缘面上均布有多个与卡块(23)一一对应的卡槽，卡块(23)伸出第一滑槽的一端为圆弧形且可伸入卡槽内，卡槽的底部为圆弧形。
6.根据权利要求1所述的一种可快速更换的污水过滤网，其特征在于，所述的过滤网(1)上每个充气密封圈(3)附近的位置均开有一个水平的第二滑槽，第二滑槽内装有一个可在其内部左右滑动且斜面与充气密封圈(3)接触的楔形滑块(25)，楔形滑块(25)的斜面由上至下向外倾斜;第二滑槽底部与对应过滤网(1)的端面之间开有一个水平的第二通孔，第二通孔内装有一个可在其内部左右滑动的标尺(26)，标尺(26)的一端与楔形滑块(25)的底部固定连接，另一端可伸出过滤网(1)，标尺(26)上套有一个第五压簧(27)，第五压簧(27)的一端与楔形滑块(25)连接，另一端与第二滑槽底部连接。
7.根据权利要求1或4所述的一种可快速更换的污水过滤网，其特征在于，所述的第二套筒(8)上端面上固定有一个第一密封垫(28);第二套筒(8)轴肩的外圆面上开有一个环形凹槽，环形凹槽内装有一个普通密封圈(29);滑杆(6)上开有一个竖向的第三通孔，顶杆(10)可在第三通孔内上下移动，滑杆(6)下端面上顶杆(10)穿出的位置处固定有一个第二密封垫(30)。
8.根据权利要求1所述的一种可快速更换的污水过滤网，其特征在于，所述的过滤网(1)其中一侧的滑杆(6)伸出对应凹槽的端部呈环形，另一侧的滑杆(6)伸出对应凹槽的端部呈钩形。
9.根据权利要求1所述的一种可快速更换的污水过滤网，其特征在于，所述的每个凹槽内固定有一个挡板(31)，挡板(31)上开有一个第四通孔，滑杆(6)可在挡板(31)上的第四通孔内左右滑动，滑杆(6)置于凹槽内的端部横截面大于第四通孔的横截面，即滑杆(6)置于凹槽内的一端不能通过挡板(31)。
10.根据权利要求1所述的一种可快速更换的污水过滤网，其特征在于，所述的过滤网(1)的过滤部位的厚度比左右两端薄。
说明书
一种可快速更换的污水过滤网
技术领域
本发明涉及污水处理领域，特别是一种可快速更换的污水过滤网。
背景技术
污水处理时首先会对污水中大的杂质或者漂浮物进行过滤，对污水的过滤一般会用到过滤网，当过滤网堵塞时会阻滞水的流动，降低污水处理的效率，当过滤网破损时会使大的杂质或漂浮物通过滤网，降低过滤的质量;普通过滤网更换时过程繁杂且需要多人共同协作，浪费人力和时间，快速更换过滤网存在密封性能不好造成污水泄漏，或者密封效果良好但更换过滤网时密封件产生的阻力较大，在快速更换过滤网时密封件会受到损伤以致不能重复利用，从而造成资源的浪费。
发明内容
针对上述情况，为克服现有技术之缺陷，本发明提供了一种可快速更换的污水过滤网，有效的解决了普通过滤网更换困难和快速更换过滤网密封性不好或容易损坏密封件的问题。
其解决问题的技术方案是，包括方形过滤网，过滤网左右两端的外缘面上各开有一个环形槽，每个环形槽内套有一个充气密封圈，过滤网的左右两端面上各开有一个凹槽，每个充气密封圈上连接有一个与其内部空腔连通的第一套筒，每个第一套筒的非连接端垂直伸入到对应侧的凹槽内，每个第一套筒内均有一个可在其内部上下移动的活塞;每个凹槽内均有一个可在其内部左右移动且一端可伸出对应凹槽的滑杆，每个滑杆内部开有一个进气道，每个滑杆上固定有一个置于第一套筒下方且两端开口的圆筒，圆筒内套装有一个可上下移动的第二套筒，第二套筒下端的内壁上固定有一个内锥形套，第二套筒内有一个可上下移动且下端贯穿滑杆的顶杆，顶杆上固定有一个可与内锥形套接触的锥形塞;当锥形塞与内锥形套接触时，第二套筒底部与圆筒之间形成一个与进气道连通的密闭腔室，当第一套筒、第二套筒中心轴线重合时，第二套筒与顶杆一起向上移动至第二套筒上端面与第一套筒下端面密封接触，此时锥形塞与内锥形套开始脱离，顶杆单独向上运动并使活塞与第一套筒内壁之间形成间隔，进气道经圆筒、第二套筒、第一套筒与充气密封圈内腔连通;当第二套筒向下复位与第一套筒脱离接触、顶杆向下复位与活塞脱离接触时，活塞复位并密封第一套筒，此时进气道与充气密封圈不连通。
本发明通过使用充气密封圈不仅可以达到良好的密封效果，而且还可以减少更换过滤网时的阻力，不会对密封圈产生损坏，使密封圈可重复利用，节省资源，更换过滤网操作方便快捷，节省人力和时间，提高了污水处理的效率。
