申请日2018.04.02
公开(公告)日2018.08.17
IPC分类号C02F9/14; C02F103/28
摘要
本发明公开了一种造纸厂用纸浆污水处理方法，包括以下步骤：将纸浆污水通入一级过滤池中，并向一级过滤池中添加絮凝剂，减小纸浆污水的浓度;将污水导入污水过滤设备中进行过滤，实现纸浆污水的再次过滤分离;利用捞网将沉淀的纸浆打捞出水;将分离出的污水导入曝气池中进行曝气，同时，在曝气池中添加麻丝或者人造纤维丝，然后人工将漂浮起来的聚集成团的麻丝或者人造纤维丝打捞出水;将经过曝气后的污水依次通入有氧生物反应池和无氧生物反应池中进行有氧和无氧处理;将经过无氧处理后的污水通入露天晾晒池进行蒸发晾晒。本发明通过采用多级过滤、有氧和无氧处理以及蒸发式处理，大大简化的污水的处理工艺过程，具有较好的应用效果。
权利要求书
1.一种造纸厂用纸浆污水处理方法，其特征在于，包括以下步骤：
步骤一，将纸浆污水通入一级过滤池中，并向一级过滤池中添加絮凝剂，减小纸浆污水的浓度;
步骤二，将步骤一中的污水导入污水过滤设备中进行过滤，实现纸浆污水的再次过滤分离;利用捞网将步骤一中沉淀的纸浆打捞出水;
步骤三，将步骤二中分离出的污水导入曝气池中进行曝气，同时，在曝气池中添加麻丝或者人造纤维丝，然后人工将漂浮起来的聚集成团的麻丝或者人造纤维丝打捞出水;
步骤四，将步骤三中经过曝气后的污水依次通入有氧生物反应池和无氧生物反应池中进行有氧和无氧处理;
步骤五，将步骤四中经过无氧处理后的污水通入露天晾晒池进行蒸发晾晒;露天晾晒池设置有多个，露天晾晒池的周围安装有蒸发反射镜，蒸发反射镜将太阳光反射到污水中，以提高污水的蒸发效率;

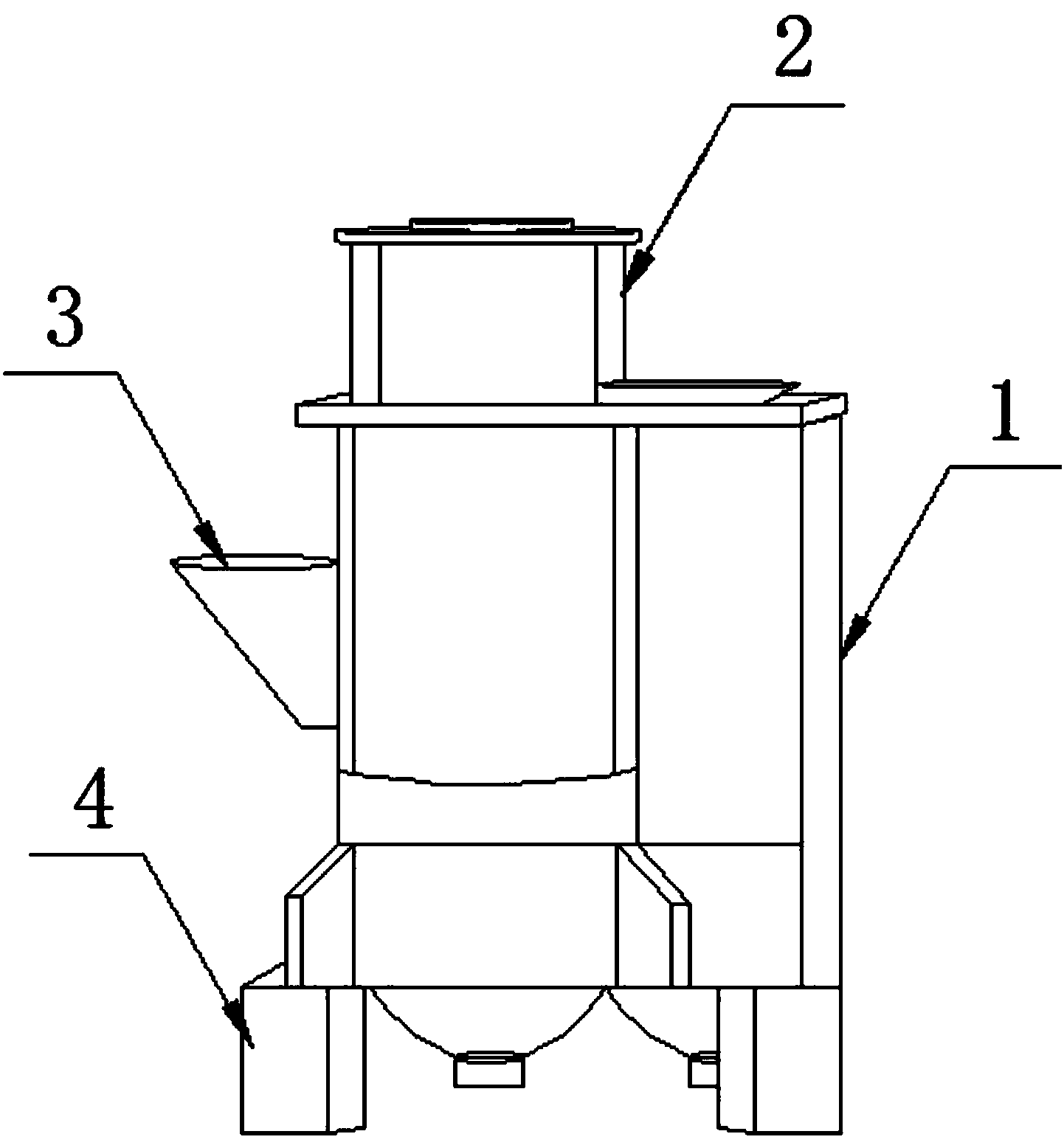

上述步骤二中采用的污水过滤设备包括机箱(1)、顶箱(2)和底架(4)，其特征在于：所述机箱(1)顶部安装顶箱(2)，所述顶箱(2)内部安装电机(5)，所述电机(5)一侧安装水泵(6)，所述机箱(1)侧壁上设置进料口(3)，且所述机箱(1)底部安装底架(4)，所述机箱(1)内壁底部安装处理桶(11)，所述处理桶(11)内部安装网架(19)，所述网架(19)焊接在转杆(17)底部，所述网架(19)上套置一层滤网(10)，且所述网架(19)的边框上设置若干个水孔(18)，所述转杆(17)顶部安装滑块(15)，且所述滑块(15)安装在机箱(1)内部的滑竿(9)上，所述滑竿(9)一侧安装储水箱(7)，且所述滑竿(9)中部设置滑槽(14)，所述滑块(15)安装在所述滑槽(14)内部，所述滑块(15)与所述网架(19)之间安装两个伸缩杆(16)，所述处理桶(11)一侧安装收集桶(12)，所述收集桶(12)与所述处理桶(11)之间相互倚靠，且所述收集桶(12)与所述处理桶(11)均位于所述滑竿(9)正下方;所述进料口(3)与机箱(1)外壁之间呈30°倾斜设置，且进料口(3)底部正对着处理桶(11);所述转杆(17)为中空结构，且转杆(17)顶部与储水箱(7)相接通的水管(8)与水孔(18)相连通;所述水孔(18)上安装一层网罩;所述处理桶(11)与收集桶(12)内壁底部均安装滤盘(13)，且所述处理桶(11)与收集桶(12)外壁底部均设置泄水口;所述电机(5)与转杆(17)相连接，所述水泵(6)通过水管(8)与储水箱(7)相连通。
2.根据权利要求1所述的一种造纸厂用纸浆污水处理方法，其特征在于：所述电机(5)通过过载保护器与顶箱(2)连接，过载保护器用于保护电机(5)。
3.根据权利要求2所述的一种造纸厂用纸浆污水处理方法，其特征在于：所述过载保护器为联轴器(51)，联轴器(51)的一端焊接或者通过螺栓连接在顶箱(2)顶部，联轴器(51)的另一端与电机(5)的外壳通过螺钉连接。
4.根据权利要求3所述的一种造纸厂用纸浆污水处理方法，其特征在于：所述联轴器(51)为具有弹性元件的挠性联轴器。
5.根据权利要求2所述的一种造纸厂用纸浆污水处理方法，其特征在于：所述过载保护器包括导向杆、调节器和拉力绳，所述导向杆竖直安装在顶箱(2)顶部，所述电机(5)同轴安装在导向杆上并可沿导向杆上下滑动，所述调节器安装在电机(5)上，调节器用于增大电机(5)向下的受力，所述拉力绳均匀布置在导向杆的四周，且拉力绳的一端固连在顶箱(2)顶部，拉力绳的另一端固连在电机(5)外壳上。
6.根据权利要求5所述的一种造纸厂用纸浆污水处理方法，其特征在于：所述调节器为配重块，配重块用于增大电机(5)的重量。
7.根据权利要求5所述的一种造纸厂用纸浆污水处理方法，其特征在于：所述调节器为弹性件，弹性件的一端与电机(5)外壳固连，弹性件的另一端与顶箱(2)顶部连接。
8.根据权利要求7所述的一种造纸厂用纸浆污水处理方法，其特征在于：所述弹性件弹性可调。
说明书
一种造纸厂用纸浆污水处理方法
技术领域
本发明属于废水处理领域，具体为一种造纸厂用纸浆污水处理方法。
背景技术
纸浆废水是指造纸过程中产生的废水，此类废水直接排放会严重影响环境，而且纸浆废水中往往会残留大量的纸浆，有极高的回收利用价值，因此，纸浆废水在排放前往往需要经过过滤处理，将其内部的纸浆过滤收集，并且回收利用，从而在降低环境污染的同时，节生产成本。
但是现有的用于纸浆废水的过滤装置在使用时仍存在一定缺陷，由于在过滤过程中往往采用将废水中的纸浆用滤网收集的方式，那么聚集在滤网上的纸浆在清除时还需要用干净的水进行冲刷，这样就存在较为浪费水资源的缺陷。
同时，由于纸浆的浓度有所不同，且纸浆易于沉淀，在对纸浆进行处理时，往往容易造成处理设备不能正常运行，不但易于对设备造成损坏，而且由于增加了维修时间，延长了污水处理的周期和成本。
发明内容
本发明的目的就在于为了解决上述问题而提供一种造纸厂用纸浆污水处理方法，其主要用于对造纸厂纸浆污水的处理，可实现污水的无害化处理。
本发明通过以下技术方案来实现上述目的，本发明所述的一种造纸厂用纸浆污水处理方法，包括以下步骤：
步骤一，将纸浆污水通入一级过滤池中，并向一级过滤池中添加絮凝剂，减小纸浆污水的浓度;
步骤二，将步骤一中的污水导入污水过滤设备中进行过滤，实现纸浆污水的再次过滤分离;利用捞网将步骤一中沉淀的纸浆打捞出水;
步骤三，将步骤二中分离出的污水导入曝气池中进行曝气，同时，在曝气池中添加麻丝或者人造纤维丝，然后人工将漂浮起来的聚集成团的麻丝或者人造纤维丝打捞出水;
步骤四，将步骤三中经过曝气后的污水依次通入有氧生物反应池和无氧生物反应池中进行有氧和无氧处理;
步骤五，将步骤四中经过无氧处理后的污水通入露天晾晒池进行蒸发晾晒;露天晾晒池设置有多个，露天晾晒池的周围安装有蒸发反射镜，蒸发反射镜将太阳光反射到污水中，以提高污水的蒸发效率;
上述步骤二中采用的污水过滤设备包括机箱、顶箱和底架，所述机箱顶部安装顶箱，所述顶箱内部安装电机，所述电机一侧安装水泵，所述机箱侧壁上设置进料口，且所述机箱底部安装底架，所述机箱内壁底部安装处理桶，所述处理桶内部安装网架，所述网架焊接在转杆底部，所述网架上套置一层滤网，且所述网架的边框上设置若干个水孔，所述转杆顶部安装滑块，且所述滑块安装在机箱内部的滑竿上，所述滑竿一侧安装储水箱，且所述滑竿中部设置滑槽，所述滑块安装在所述滑槽内部，所述滑块与所述网架之间安装两个伸缩杆，所述处理桶一侧安装收集桶，所述收集桶与所述处理桶之间相互倚靠，且所述收集桶与所述处理桶均位于所述滑竿正下方;为了使通过进料口投入的废水能够直接流入处理桶内部，所述进料口与机箱外壁之间呈30°倾斜设置，且进料口底部正对着处理桶;为了使网架能够通过水孔将水吸入储水箱内部，所述转杆为中空结构，且转杆顶部与储水箱相接通的水管与水孔相连通;为了使水孔在吸水时能够对水进行过滤，从而不会吸入纸浆等杂质，所述水孔上安装一层网罩;为了使处理桶与收集桶在排水时能够将残留的纸浆进行过滤，所述处理桶与收集桶内壁底部均安装滤盘，且所述处理桶与收集桶外壁底部均设置泄水口;为了使装置内部各个组件在运行时有足够的动力来源，所述电机与转杆相连接，所述水泵通过水管与储水箱相连通。
所述电机通过过载保护器与顶箱连接，过载保护器用于保护电机，将过载保护器连接在电机外壳与顶箱之间，便于对过载保护器的更换，同时也便于对电机的安装与拆卸。
作为本发明的一种实施方式，所述过载保护器为联轴器，联轴器的一端焊接或者通过螺栓连接在顶箱顶部，联轴器的另一端与电机的外壳通过螺钉连接，联轴器与电机同轴布置。进一步的，所述联轴器为具有弹性元件的挠性联轴器，可避免频繁更换联轴器，通过电机外壳转动来应对过载的情况，避免与电机连接的部件损坏。
作为本发明的另一种实施方式，所述过载保护器包括导向杆、调节器和拉力绳，所述导向杆竖直安装在顶箱顶部，所述电机同轴安装在导向杆上并可沿导向杆上下滑动，所述调节器安装在电机上，调节器用于增大电机向下的受力，所述拉力绳均匀布置在导向杆的四周，且拉力绳的一端固连在顶箱顶部，拉力绳的另一端固连在电机外壳上。使用时，电机启动，电机外壳在反向作用力下对拉力绳进行缠绕，电机外壳在转子的反向扭力、电机的重力、调节器对电机的力和拉力绳四个力的作用下保持平衡，当电机受到的扭力增大使，电机会在拉力绳和导向杆的作用下向上运动，从而减小电机受到的阻力，从而实现过载保护的目的;当阻力减小时，在电机的重力和调节器的作用下，电机回到原位置，实现充分过滤。
作为本发明的一种实施方式，所述调节器为配重块，配重块用于增大电机的重量，根据实际使用情况，操作人员可人工改变电机的重力，从而实现过载力的调节。
作为本发明的一种实施方式，所述调节器为弹性件，弹性件的一端与电机外壳固连，弹性件的另一端与顶箱顶部连接。进一步的，所述弹性件弹性可调。
本发明的有益效果是：
1.本发明所述的一种造纸厂用纸浆污水处理方法，本方法可实现造纸厂纸浆污水的无害化处理，本方法通过采用多级过滤、有氧和无氧处理以及蒸发式处理，大大简化的污水的处理工艺过程，具有较好的应用效果。
2.本发明通过在机箱内部加装一个收集桶，用来收集滤网过滤出的纸浆，当滤网在收集过滤完废水时，通过转杆顶部的滑块在滑竿上滑动从而将滤网移至收集桶内部。通过在安装滤网的网架上设置若干个水孔，水孔上蒙上一层网罩，水孔通过中空结构转杆以及水管与储水箱相连接，使得滤网在收集过滤纸浆废水时能够将部分废水吸入储水箱内部，并且吸入的水经过水孔上的网罩过滤无杂物，当滤网移至收集桶内部时，此时滤网上的纸浆去除较为麻烦，储水箱放水，将吸附的水从水孔排出，起到冲刷滤网的作用，从而将滤网上可回收的纸浆冲入收集桶内部，收集桶底部的滤盘过滤出水后即可直接收集纸浆，无需人工用干净的水将纸浆从滤网上冲刷下来。装置具有使用更加节能，对废水的利用率较高的特点。
3.本发明相较于现有技术将电机的过载保护器安装在电机外壳以顶箱之间，有利于对过载保护器和电机的更换，同时以电机外壳转动的方式可避免载荷过大造成网架的损坏，从而延长本装置的使用寿命。
4.本发明的过载保护器的一种实施方式，通过设置导向杆、调节器和拉力绳可实现电机的过载自动调节，从而有利于保护电机及网架，提高了本发明的使用寿命。
