申请日2018.04.03
公开(公告)日2018.11.27
IPC分类号C02F1/32
摘要
本实用新型公开了一种市政污水处理的改进设备，其结构包括控制开关、调节器、控制面板、污水处理器主体、开关把手、底座、进水口、支撑架、散热口、开盖式消毒装置，本实用新型一种市政污水处理的改进设备，在结构上独立设置了开盖式消毒装置，按下电源开关使污水处理器主体处于待机状态，随后按下控制开关使污水处理器主体开始运行，将市政污水由进水口导入经由污水处理器主体处理后导入外壳体内，随后净化后的污水冲击在活动板上，使活动板相上扬起并将触点与固定触板相接触，同时UV灯接通电源并透过高透灯罩向处理后的污水发出消毒紫外线，由此采用开盖式消毒器使市政污水消毒的更加彻底，防止排放的污水在检测时出现菌类超标等现象。
权利要求书

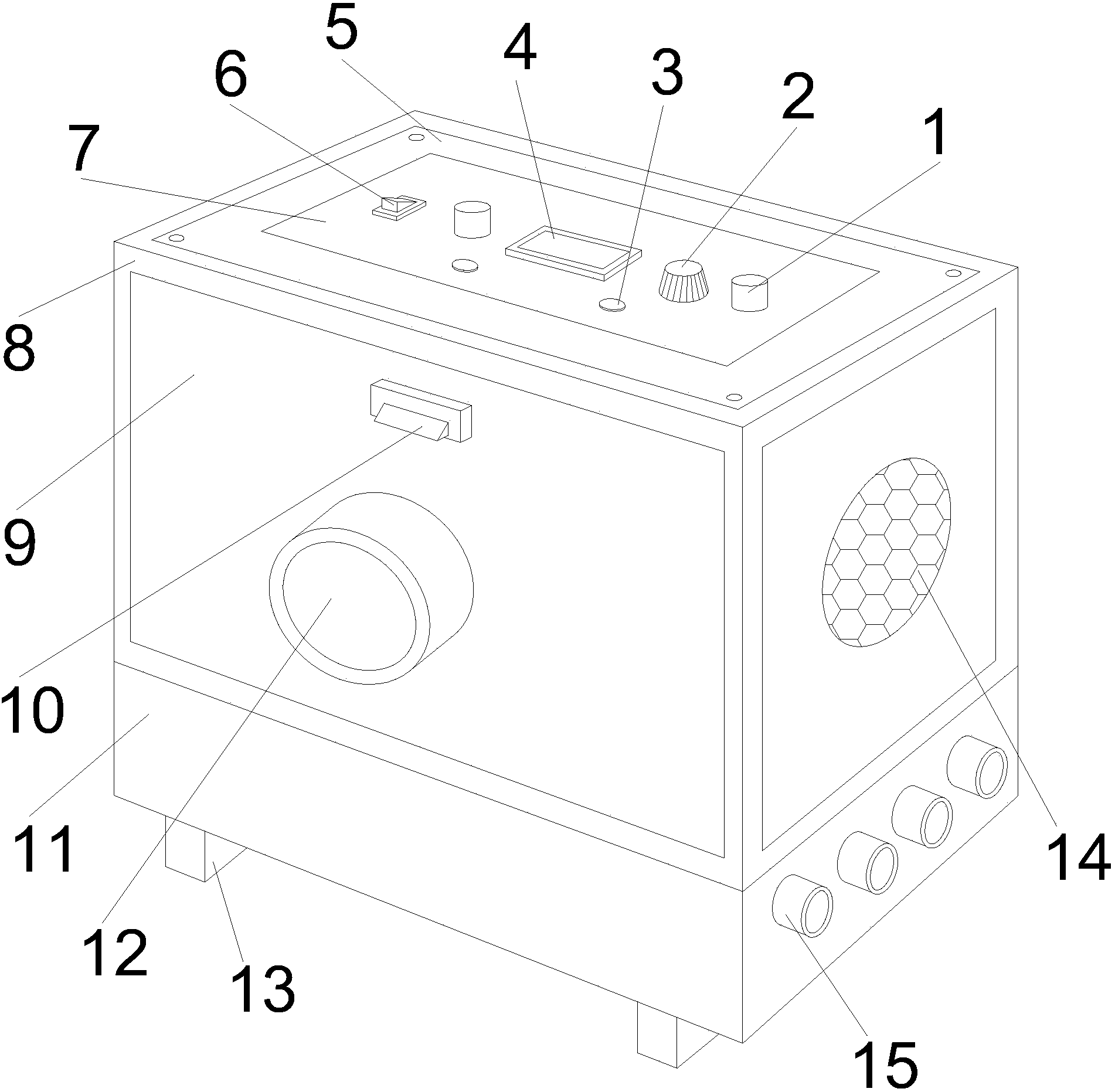

1.一种市政污水处理的改进设备，其特征在于：其结构包括控制开关(1)、调节器(2)、指示灯(3)、显示器(4)、顶盖(5)、电源开关(6)、控制面板(7)、污水处理器主体(8)、面盖(9)、开关把手(10)、底座(11)、进水口(12)、支撑架(13)、散热口(14)、开盖式消毒装置(15)，所述控制开关(1)嵌入安装于控制面板(7)正表面并且采用间隙配合，所述调节器(2)底部表面与控制面板(7)正表面相贴合，所述指示灯(3)嵌入安装于控制面板(7)正表面并且采用间隙配合，所述显示器(4)右侧设有控制开关(1)并且位于同一平面，所述顶盖(5)通过螺丝安装于污水处理器主体(8)上表面，所述顶盖(5)正表面设有控制面板(7)，所述电源开关(6)嵌入安装于控制面板(7)正表面并且采用间隙配合，所述污水处理器主体(8)正表面安装有面盖(9)并且采用铰链连接，所述开关把手(10)背部表面与面盖(9)正表面相贴合，所述底座(11)上方设有污水处理器主体(8)并且为一体化结构，所述进水口(12)设于污水处理器主体(8)正表面并且相互垂直，所述支撑架(13)安装于底座(11)底部表面并且采用螺丝连接，所述散热口(14)设于污水处理器主体(8)右侧表面并且为一体化结构，所述开盖式消毒装置(15)与底座(11)右侧表面相连接并且相互垂直，所述开盖式消毒装置(15)由高透灯罩(1501)、固定转轴(1502)、固定触板(1503)、外壳体(1504)、触点(1505)、限位块(1506)、UV灯(1507)、活动板(1508)组成，所述高透灯罩(1501)安装于UV灯(1507)外表面，所述固定转轴(1502)设于活动板(1508)底部，所述活动板(1508)通过固定转轴(1502)安装于外壳体(1504)内表面并且采用铰链连接，所述固定触板(1503)外表面与外壳体(1504)内表面相贴合，所述触点(1505)设于固定触板(1503)外表面，所述UV灯(1507)安装于活动板(1508)外表面，所述限位块(1506)设于外壳体(1504)内表面并且为一体化结构。
2.根据权利要求1所述的一种市政污水处理的改进设备，其特征在于：所述显示器(4)嵌入安装于控制面板(7)正表面并且采用间隙配合。
3.根据权利要求1所述的一种市政污水处理的改进设备，其特征在于：所述指示灯(3)上方设有控制开关(1)并且位于同一平面。
4.根据权利要求1所述的一种市政污水处理的改进设备，其特征在于：所述进水口(12)为圆柱体结构并且直径为20CM。
5.根据权利要求1所述的一种市政污水处理的改进设备，其特征在于：所述外壳体(1504)外表面与底座(11)右侧表面相连接并且相互垂直。
说明书
一种市政污水处理的改进设备
技术领域
本实用新型是一种市政污水处理的改进设备，属于污水处理领域。
背景技术
市政主体作用于市政客体及其过程，广义的市政是指城市的政党组织和国家政权机关，为实现城市自身和国家的政治、经济、文化和社会发展的各项管理活动及其过程，狭义的市政是指城市的国家行政机关对市辖区内的各类行政事务和社会公共事务所进行的管理活动及其过程。
现有技术公开了申请号为：201620951565.2的一种市政污水处理装置，包括有底板、支杆、第一气缸、过滤框、收集框、推板、第一水管、第一电控阀、伸缩软管、第一弹簧、活性炭箱等;底板顶部左侧对称设有支杆，两支杆顶端设有过滤框，过滤框左壁下部设有第三水管，第三水管上设有第三电控阀，过滤框外壁左侧上部设有收集框，但是该现有技术在对污水进行杀菌时杀菌的不够彻底，导致排放水的菌类指数超标。
实用新型内容
针对现有技术存在的不足，本实用新型目的是提供一种市政污水处理的改进设备，以解决现有技术在对污水进行杀菌时杀菌的不够彻底，导致排放水的菌类指数超标的问题。
为了实现上述目的，本实用新型是通过如下的技术方案来实现：一种市政污水处理的改进设备，其结构包括控制开关、调节器、指示灯、显示器、顶盖、电源开关、控制面板、污水处理器主体、面盖、开关把手、底座、进水口、支撑架、散热口、开盖式消毒装置，所述控制开关嵌入安装于控制面板正表面并且采用间隙配合，所述调节器底部表面与控制面板正表面相贴合，所述指示灯嵌入安装于控制面板正表面并且采用间隙配合，所述显示器右侧设有控制开关并且位于同一平面，所述顶盖通过螺丝安装于污水处理器主体上表面，所述顶盖正表面设有控制面板，所述电源开关嵌入安装于控制面板正表面并且采用间隙配合，所述污水处理器主体正表面安装有面盖并且采用铰链连接，所述开关把手背部表面与面盖正表面相贴合，所述底座上方设有污水处理器主体并且为一体化结构，所述进水口设于污水处理器主体正表面并且相互垂直，所述支撑架安装于底座底部表面并且采用螺丝连接，所述散热口设于污水处理器主体右侧表面并且为一体化结构，所述开盖式消毒装置与底座右侧表面相连接并且相互垂直，所述开盖式消毒装置由高透灯罩、固定转轴、固定触板、外壳体、触点、限位块、UV灯、活动板组成，所述高透灯罩安装于UV灯外表面，所述固定转轴设于活动板底部，所述活动板通过固定转轴安装于外壳体内表面并且采用铰链连接，所述固定触板外表面与外壳体内表面相贴合，所述触点设于固定触板外表面，所述UV灯安装于活动板外表面，所述限位块设于外壳体内表面并且为一体化结构。
进一步地，所述显示器嵌入安装于控制面板正表面并且采用间隙配合。
进一步地，所述指示灯上方设有控制开关并且位于同一平面。
进一步地，所述进水口为圆柱体结构并且直径为20CM。
进一步地，所述外壳体外表面与底座右侧表面相连接并且相互垂直。
进一步地，所述顶盖采用铝合金材质，硬度高且质量轻。
进一步地，所述支撑架采用不锈钢材质，硬度高且不易锈损。
有益效果
本实用新型一种市政污水处理的改进设备，在结构上独立设置了开盖式消毒装置，按下电源开关使污水处理器主体处于待机状态，随后按下控制开关使污水处理器主体开始运行，将市政污水由进水口导入经由污水处理器主体处理后导入外壳体内，随后净化后的污水冲击在活动板上，使活动板相上扬起并将触点与固定触板相接触，同时UV灯接通电源并透过高透灯罩向处理后的污水发出消毒紫外线，由此采用开盖式消毒器使市政污水消毒的更加彻底，防止排放的污水在检测时出现菌类超标等现象。
