申请日2018.07.02
公开(公告)日2019.02.05
IPC分类号C02F9/04
摘要
本实用新型公开了一种用于水处理的净化设备，絮凝设备通过排水管和沉淀设备相互连通，所述絮凝设备包括絮凝池，絮凝池内设有多个波纹板组件;沉淀设备包括沉淀池，沉淀池上部设有承接槽，承接槽下部活动连接有水流调节板，承接槽和水流调节板上设有相互对应的出水孔，沉淀池池底设有沉淀物内胆。混凝剂投加后经过管式静态混合器的混合，水中胶体颗粒脱稳，形成小细颗粒，然后进入本实用新型絮凝设备中的波纹板组件，靠水力作用，颗粒会碰撞黏在一块，有小颗粒变成大颗粒，最后在沉淀池快速沉淀。本实用新型的净化设备具有处理效率高、水质好、投资省、制水成本低等特点。
权利要求书

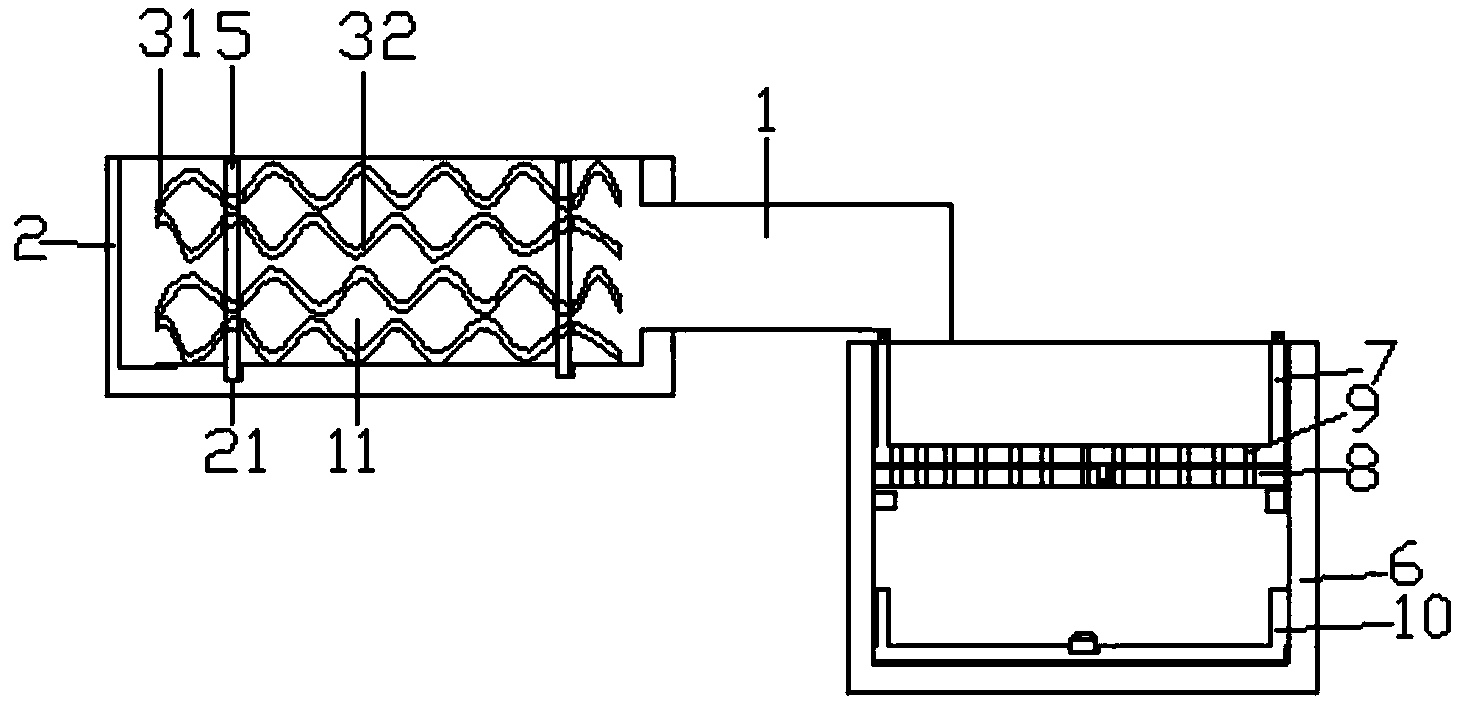

1.一种用于水处理的净化设备，其特征在于：包括絮凝设备，絮凝设备通过排水管和沉淀设备相互连通，所述絮凝设备包括絮凝池，絮凝池内设有多个波纹板组件，多个波纹板组件上下间隔设置，波纹板组件上设有插孔，固定柱的一端固定连接在絮凝池底部，固定柱的另一端穿过插孔将波纹板固定;所述沉淀设备包括沉淀池，沉淀池上部设有承接槽，承接槽下部活动连接有水流调节板，承接槽和水流调节板上设有相互对应的出水孔，所述沉淀池池底设有沉淀物内胆。
2.如权利要求1所述的一种用于水处理的净化设备，其特征在于：所述波纹板组件包括上波纹板和下波纹板，上波纹板和下波纹板均呈波浪形且上下间隔设置，波纹板组件上下间隔设置。
3.如权利要求1所述的一种用于水处理的净化设备，其特征在于：所述絮凝池底部设有连接槽，固定柱的一端和连接槽螺纹连接。
4.如权利要求1所述的一种用于水处理的净化设备，其特征在于：相邻波纹板组件、以及相邻上波纹板和下波纹板之间构成水流通道。
5.如权利要求1所述的一种用于水处理的净化设备，其特征在于：所述承接槽下部设有固定块，水流调节板上设有和固定块相互对应的固定凹槽，承接槽能够以固定凹槽为中心转动。
6.如权利要求1所述的一种用于水处理的净化设备，其特征在于：所述承接槽和水流调节板上的出水孔孔径大小相同。
7.如权利要求6所述的一种用于水处理的净化设备，其特征在于：所述出水孔为圆形、矩形、多边形中的任意一种。
8.如权利要求1所述的一种用于水处理的净化设备，其特征在于：所述沉淀池内壁固定连接有挡块，承接槽通过挡块固定在沉淀池内。
9.如权利要求1所述的一种用于水处理的净化设备，其特征在于：所述沉淀物内胆为桶状结构，沉淀物内胆上连接有把手。
10.如权利要求1所述的一种用于水处理的净化设备，其特征在于：所述沉淀物内胆底部设有连接口，把手通过连接块和连接口可拆卸连接。
说明书
一种用于水处理的净化设备
技术领域
本发明属于水体净化装置技术领域，具体地，本发明涉及一种用于水处理的净化设备。
背景技术
中国现在正处在城市化的高速发展期，人口和财富不断向城市集中，城市面积越来越大，随着城市化进程的不断加快，城市内建筑密度也越来越大，水污染也越来越严重。
水污染是由有害化学物质造成水的使用价值降低或丧失，污染环境的水。污水中的酸、碱、氧化剂，以及铜、镉、汞、砷等化合物，苯、二氯乙烷、乙二醇等有机毒物，会毒死水生生物，影响饮用水源、风景区景观。长时间饮用被污染的水对身体健康极为不利。水的预处理普遍采用絮凝剂进行沉淀，混合是絮凝中最主要的环节之一。混凝剂的水解产物迅速混合到水体的每一个细部，并使水中胶体颗粒脱稳，同时产生凝聚是取得好的絮凝效果的先决条件，也是节省投药量的关键。混合问题的实质是混合剂水解产物在水中扩散问题。目前絮凝设备普遍混合效果不佳。
发明内容
为了克服以上现有技术中存在的问题，本发明提供一种用于水处理的净化设备，包括絮凝设备，絮凝设备通过排水管和沉淀设备相互连通，所述絮凝设备包括絮凝池，絮凝池内设有多个波纹板组件，多个波纹板组件上下间隔设置，波纹板组件上设有插孔，固定柱的一端固定连接在絮凝池底部，固定柱的另一端穿过插孔将波纹板固定;所述沉淀设备包括沉淀池，沉淀池上部设有承接槽，承接槽下部活动连接有水流调节板，承接槽和水流调节板上设有相互对应的出水孔，所述沉淀池池底设有沉淀物内胆。
优选的是，所述波纹板组件包括上波纹板和下波纹板，上波纹板和下波纹板均呈波浪形且上下间隔设置，波纹板组件上下间隔设置。
在上述任一方案中优选的是，所述絮凝池底部设有连接槽，固定柱的一端和连接槽螺纹连接。
在上述任一方案中优选的是，相邻波纹板组件、以及相邻上波纹板和下波纹板之间构成水流通道。
在上述任一方案中优选的是，所述承接槽下部设有固定块，水流调节板上设有和固定块相互对应的固定凹槽，承接槽能够以固定凹槽为中心转动。
在上述任一方案中优选的是，所述承接槽和水流调节板上的出水孔孔径大小相同。
在上述任一方案中优选的是，所述承接槽和水流调节板上设有的出水孔孔径大小不同。
在上述任一方案中优选的是，所述出水孔为圆形、矩形、多边形中的任意一种。
在上述任一方案中优选的是，所述沉淀池内壁固定连接有挡块，承接槽通过挡块固定在沉淀池内。
在上述任一方案中优选的是，所述沉淀物内胆为桶状结构，沉淀物内胆上连接有把手。
在上述任一方案中优选的是，所述沉淀物内胆底部设有连接口，把手通过连接块和连接口可拆卸连接。
在上述任一方案中优选的是，所述承接槽上部设有抓取块。
本发明提供一种用于水处理的净化设备，包括絮凝设备，絮凝设备通过排水管和沉淀设备相互连通，所述絮凝设备包括絮凝池，絮凝池内设有多个波纹板组件，多个波纹板组件上下间隔设置，波纹板组件上设有插孔，固定柱的一端固定连接在絮凝池底部，固定柱的另一端穿过插孔将波纹板固定;所述沉淀设备包括沉淀池，沉淀池上部设有承接槽，承接槽下部活动连接有水流调节板，承接槽和水流调节板上设有相互对应的出水孔，所述沉淀池池底设有沉淀物内胆。混凝剂投加后经过管式静态混合器的混合，水中胶体颗粒脱稳，形成小细颗粒，然后进入本发明絮凝设备中的波纹板组件，靠水力作用，颗粒会碰撞黏在一块，有小颗粒变成大颗粒，最后在沉淀池快速沉淀。本发明的净化设备具有处理效率高、水质好、投资少、制水成本低等特点。
