申请日2018.07.04
公开(公告)日2019.03.22
IPC分类号F23G5/04
摘要
本实用新型涉及环保技术领域，且公开了一种吸附污水垃圾处理装置，包括下箱体。本实用新型解决了水分处理掉则会造成焚烧炉等燃烧器械对衣物的焚烧不彻底需再次回炉燃烧，相应的时间耗费比例也会增加的问题，本方案通过在下箱体的底部内壁左右两侧均固定连接的挤压式伸缩组件可以在上吸附板对下棉性过滤板进行挤压的同时进行弹力缓冲，便可以对废旧衣物中的水分进行榨取，通过在上吸附板对衣物中的水分进行过滤，通过上吸附板的底部左右两侧所连接的弹簧本体的软性缓冲挤压，衣物中的水分通过过网板被排放到下棉性过滤板上，并且下棉性过滤板的底部与挤压式伸缩组件可进行二次弹簧挤压缓冲，从而网板内的水通过下棉性过滤板二次过滤。
权利要求书

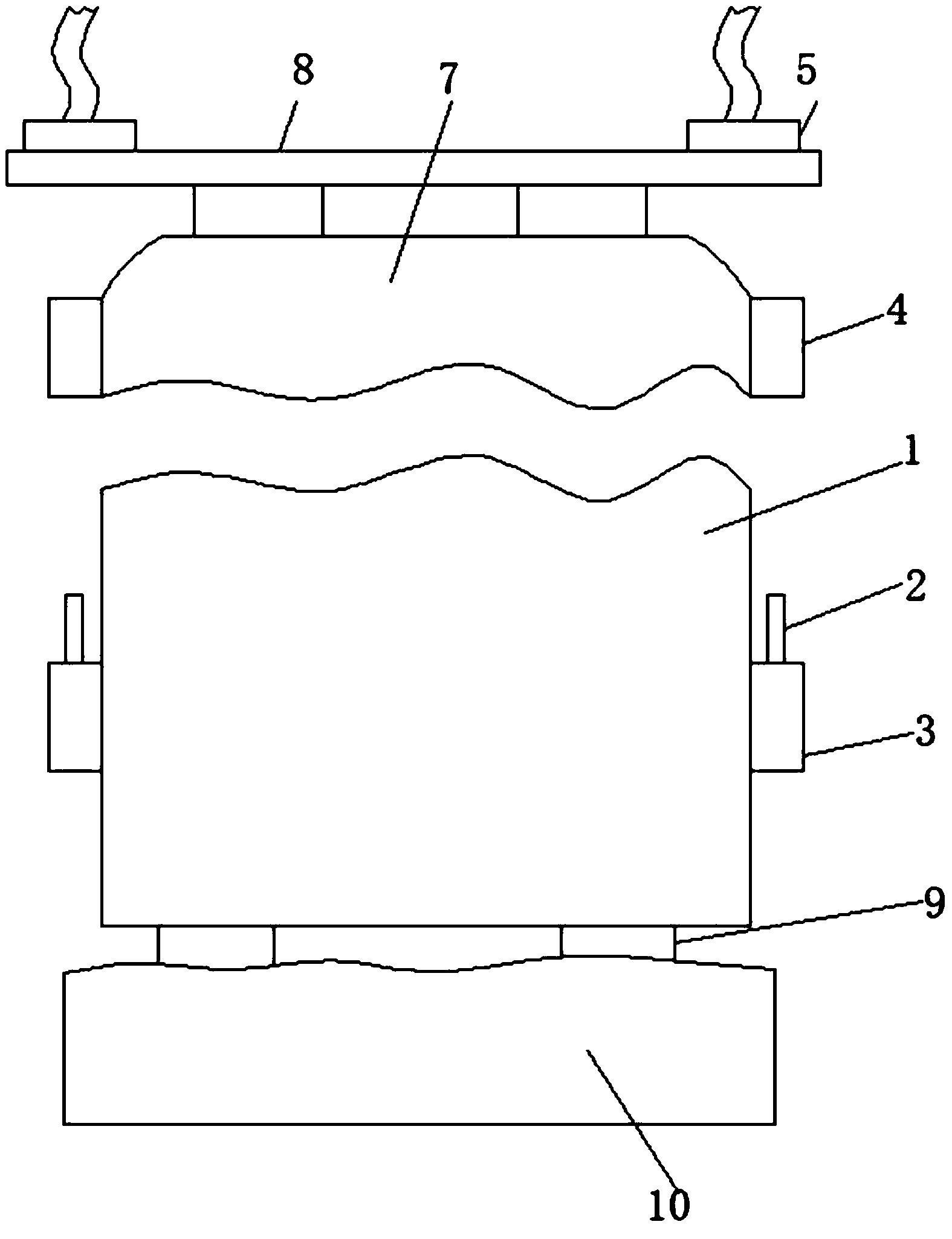

1.一种吸附污水垃圾处理装置，包括下箱体(1)，其特征在于：所述下箱体(1)的顶部设置有上箱体(7)，所述上箱体(7)的外壁左右两侧均固定连接有中空套筒(4)，所述下箱体(1)的外壁左右两侧均固定连接有焊接块(3)，所述焊接块(3)的顶部固定连接有插接支柱(2)，所述下箱体(1)的底部左右两侧均固定连接有支撑腿(9)，所述支撑腿(9)的底部插入连接有沙箱(10)，并位于沙箱(10)的内部，所述上箱体(7)的顶部焊接有固定支撑板(8)，所述固定支撑板(8)的顶部正面左右两侧均焊接有固定板(5)，所述上箱体(7)的顶部内壁上固定连接有升降组件(20)，所述升降组件(20)的底部固定连接有挤压圆盘(19)，所述上箱体(7)的顶部固定连接有电机(21)，所述电机(21)的背面上固定连接有电量储蓄器(22)，所述上箱体(7)与下箱体(1)的内壁上均固定连接有滑槽块(11)，所述下箱体(1)的底部中间部位固定连接有出水管(14)，所述下箱体(1)的底部内壁左右两侧均固定连接有挤压式伸缩组件(16)，所述挤压式伸缩组件(16)的顶部固定连接有下棉性过滤板(17)，所述下棉性过滤板(17)的顶部设置有上吸附板(18)。
2.根据权利要求1所述的一种吸附污水垃圾处理装置，其特征在于：所述挤压式伸缩组件(16)由弹簧放置套筒(24)和挤压支柱(25)组合而成，所述弹簧放置套筒(24)的顶部固定连接有挤压支柱(25)，所述弹簧放置套筒(24)的底部固定连接在下箱体(1)的底部内壁上，所述挤压支柱(25)的底部固定连接有焊接条(26)，所述焊接条(26)焊接在弹簧放置套筒(24)的内部的弹簧圈顶部。
3.根据权利要求1所述的一种吸附污水垃圾处理装置，其特征在于：所述上吸附板(18)的底部固定连接有过网板(6)，所述过网板(6)的内部一次开设有空心孔(23)，所述上吸附板(18)的底部左右两侧均焊接有固定条(15)，两个所述固定条(15)的内侧与过网板(6)的左右两侧固定连接。
4.根据权利要求1所述的一种吸附污水垃圾处理装置，其特征在于：所述挤压圆盘(19)的盘外壁上为滑块状，所述挤压圆盘(19)的半径与下箱体(1)和上箱体(7)的半径大小相等，所述挤压圆盘(19)外壁上的滑块状与滑槽块(11)的槽口相适配。
5.根据权利要求1所述的一种吸附污水垃圾处理装置，其特征在于：所述中空套筒(4)的底部延伸至中间部位为中心柱状，且中空套筒(4)的内部中空面积与插接支柱(2)的面积相等。
6.根据权利要求1所述的一种吸附污水垃圾处理装置，其特征在于：所述上箱体(7)的底部与下箱体(1)的顶部相接触的部位为皮垫相互闭合，所述上箱体(7)的底部皮垫为槽口状，而下箱体(1)的顶部皮带为凸出填充块状。
7.根据权利要求1所述的一种吸附污水垃圾处理装置，其特征在于：所述下棉性过滤板(17)的顶部正面左右两侧均焊接有空套块(12)，所述空套块(12)空套内焊接有弹簧本体(13)，所述空套块(12)的数量为两组，且两组空套块(12)分别焊接在下棉性过滤板(17)的顶部正面左右两侧与上吸附板(18)的底部正面左右两侧。
说明书
一种吸附污水垃圾处理装置
技术领域
本实用新型涉及环保技术领域，具体为一种吸附污水垃圾处理装置。
背景技术
污水处理，是为使污水达到排水某一水体或再次使用的水质要求，并对其进行净化的过程。污水处理被广泛应用于建筑、农业，交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活，但是生活中的污水中掺杂着衣物等。
市场上污水在没有将衣物中水分处理掉则会造成焚烧炉等燃烧器械对衣物的焚烧不彻底需再次回炉燃烧，相应的时间耗费比例也会增加。
实用新型内容
(一)解决的技术问题
针对现有技术的不足，本实用新型提供了一种吸附污水垃圾处理装置，解决了水分处理掉则会造成焚烧炉等燃烧器械对衣物的焚烧不彻底需再次回炉燃烧，相应的时间耗费比例也会增加的问题。
(二)技术方案
为实现上述目的，本实用新型提供如下技术方案：一种吸附污水垃圾处理装置，包括下箱体，所述下箱体的顶部设置有上箱体，所述上箱体的外壁左右两侧均固定连接有中空套筒，所述下箱体的外壁左右两侧均固定连接有焊接块，所述焊接块的顶部固定连接有插接支柱，所述下箱体的底部左右两侧均固定连接有支撑腿，所述支撑腿的底部插入连接有沙箱，并位于沙箱的内部，所述上箱体的顶部焊接有固定支撑板，所述固定支撑板的顶部正面左右两侧均焊接有固定板，所述上箱体的顶部内壁上固定连接有升降组件，所述升降组件的底部固定连接有挤压圆盘，所述上箱体的顶部固定连接有电机，所述电机的背面上固定连接有电量储蓄器，所述上箱体与下箱体的内壁上均固定连接有滑槽块，所述下箱体的底部中间部位固定连接有出水管，所述下箱体的底部内壁左右两侧均固定连接有挤压式伸缩组件，所述挤压式伸缩组件的顶部固定连接有下棉性过滤板，所述下棉性过滤板的顶部设置有上吸附板。
优选的，所述挤压式伸缩组件由弹簧放置套筒和挤压支柱组合而成，所述弹簧放置套筒的顶部固定连接有挤压支柱，所述弹簧放置套筒的底部固定连接在下箱体的底部内壁上，所述挤压支柱的底部固定连接有焊接条，所述焊接条焊接在弹簧放置套筒的内部的弹簧圈顶部。
优选的，所述上吸附板的底部固定连接有过网板，所述过网板的内部一次开设有空心孔，所述上吸附板的底部左右两侧均焊接有固定条，两个所述固定条的内侧与过网板的左右两侧固定连接。
优选的，所述挤压圆盘的盘外壁上为滑块状，所述挤压圆盘的半径与下箱体和上箱体的半径大小相等，所述挤压圆盘外壁上的滑块状与滑槽块的槽口相适配。
优选的，所述中空套筒的底部延伸至中间部位为中心柱状，且中空套筒的内部中空面积与插接支柱的面积相等。
优选的，所述上箱体的底部与下箱体的顶部相接触的部位为皮垫相互闭合，所述上箱体的底部皮垫为槽口状，而下箱体的顶部皮带为凸出填充块状。
优选的，所述下棉性过滤板的顶部正面左右两侧均焊接有空套块，所述空套块空套内焊接有弹簧本体，所述空套块的数量为两组，且两组空套块分别焊接在下棉性过滤板的顶部正面左右两侧与上吸附板的底部正面左右两侧。
工作原理：本方案通过在下箱体的底部内壁左右两侧均固定连接的挤压式伸缩组件可以在上吸附板对下棉性过滤板进行挤压的同时进行弹力缓冲，便可以对废旧衣物中的水分进行榨取，其一衣物在放置道下箱体内，通过挤压圆盘对放置的衣物进行挤压，并通过在上吸附板对衣物中的水分进行过滤，通过上吸附板的底部左右两侧所连接的弹簧本体的软性缓冲挤压，衣物中的水分通过过网板被排放到下棉性过滤板上，并且下棉性过滤板的底部与挤压式伸缩组件可进行二次弹簧挤压缓冲，从而网板内的水通过下棉性过滤板二次过滤。
(三)有益效果
本实用新型提供了一种吸附污水垃圾处理装置。具备以下有益效果：
(1)本方案采用下箱体、挤压式伸缩组件和上吸附板的配合，本方案通过在下箱体的底部内壁左右两侧均固定连接的挤压式伸缩组件可以在上吸附板对下棉性过滤板进行挤压的同时进行弹力缓冲，便可以对废旧衣物中的水分进行榨取，其一衣物在放置道下箱体内，通过挤压圆盘对放置的衣物进行挤压，并通过在上吸附板对衣物中的水分进行过滤，通过上吸附板的底部左右两侧所连接的弹簧本体的软性缓冲挤压，衣物中的水分通过过网板被排放到下棉性过滤板上，并且下棉性过滤板的底部与挤压式伸缩组件可进行二次弹簧挤压缓冲，从而网板内的水通过下棉性过滤板二次过滤(挤压式伸缩组件通过自身弹簧放置套筒与挤压支柱的相互挤压配合，而到达此类效果)，针对于过滤完水分的衣物通过人工拾取，方便进行加工处理，会这是废品处理，若没有将水分处理掉则会造成焚烧炉等燃烧器械对衣物的焚烧不彻底需再次回炉燃烧。
(2)本方案采用升降组件和挤压圆盘的配合，本方案通过在升降组件的底部固定连接挤压圆盘，挤压圆盘伴随着下箱体和上箱体内壁上所连接的滑槽块进行挤压废旧衣物。
