申请日2018.07.06
公开(公告)日2018.11.23
IPC分类号B01F13/10; B01F15/02; B01F3/20; B01F15/06; B01F15/00
摘要
本发明公开了一种污水处理加药装置，包括加药箱主体、中心水管和出药箱，加药箱主体顶端间隔设有四个加药管，加药管的顶端安装有加药盖，加药箱主体顶部的四侧均开设有观察槽，观察槽的内部嵌接有玻璃板，玻璃板上设有刻度，加药箱主体内部顶部的中心处固定设有中心水管，加药箱主体内部的顶部间隔固定设有四个斗形板，相邻两个斗形板之间均固定设有第一隔板，本发明一种污水处理加药装置，第一隔板和斗形板的配合设计，可以将加药箱主体内部的顶部划分四个药剂室，分别储放四种药剂;斗形吸潮垫的设计，可以将药剂中的潮气进行吸收，避免药剂结块、变质。
权利要求书

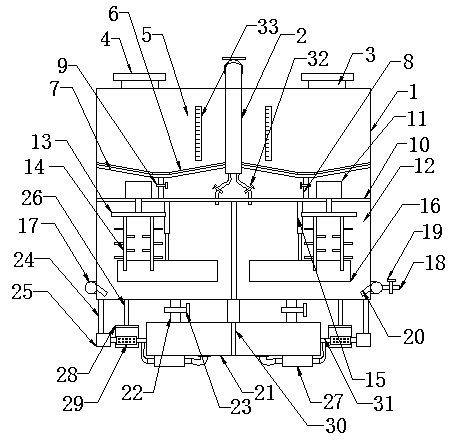

1.一种污水处理加药装置，包括加药箱主体(1)、中心水管(2)和出药箱(21)，其特征在于，加药箱主体(1)顶端间隔设有四个加药管(3)，加药管(3)的顶端安装有加药盖(4)，加药箱主体(1)顶部的四侧均开设有观察槽(33)，观察槽(33)的内部嵌接有玻璃板，玻璃板上设有刻度，加药箱主体(1)内部顶部的中心处固定设有中心水管(2)，加药箱主体(1)内部的顶部间隔固定设有四个斗形板(7)，相邻两个斗形板(7)之间均固定设有第一隔板(5)，斗形板(7)底端的中部固定设有出药管(8)，出药管(8)的中部安装有第一电磁阀(9)，加药箱主体(1)的中部固定设有中间隔板(10)，四个出药管(8)的一端分别贯穿中间隔板(10)，中心水管(2)的底端连接有四个分管，分管的一端分别贯穿中间隔板(10)，分管的中部安装有流量阀(32)，中间隔板(10)的顶端对称安装有四个第一电机(11)，第一电机(11)的输出端贯穿中间隔板(10)传动连接有横向转轴(13)，中间隔板(10)的底端间隔设有四个第二隔板(12)，四个第二隔板(12)一侧的顶部均安装有电动伸缩杆(15)，加药箱主体(1)外壁的底部固定设有环形喷洗管(17)，环形喷洗管(17)的一侧安装有若干个斜向喷头(20)，环形喷洗管(17)的一边侧连接有接水管(18)，接水管(18)的中部安装有第二电磁阀(19)，加药箱主体(1)底端的中心处通过支撑杆固定连接有出药箱(21)，加药箱主体(1)的底端通过四个出液管(22)与出药箱(21)的顶端固定连接，出液管(22)的中部安装有第三电磁阀(23)，出药箱(21)内部的中部固定设有中心隔板(30)，出药箱(21)底端的两侧均安装有抽液泵(27)，抽液泵(27)的抽液口通过抽液管与出药箱(21)的底端卡合连接，抽液泵(27)的出液口通过出液管与定管(31)的中部连接，出药箱(21)两侧的中部均固定设有定管(31)，定管(31)的一端转动连接有喷管(29)，加药箱主体(1)底端的两边侧均通过固定杆(24)固定连接有第二电机(25)，第二电机(25)的输出端与喷管(29)的一端传动连接，加药箱主体(1)一侧的中部安装有控制面板，控制面板上设有四个加药盖开关、四个第一电磁阀开关、四个流量阀开关、第二电磁阀开关、两个第三电磁阀开关、四个第一电机开关、两个第二电机开关、两个抽液泵开关和两个电动伸缩杆开关，四个加药盖(4)分别通过四个加药盖开关、四个第一电磁阀(9)分别通过四个第一电磁阀开关、四个流量阀(32)分别通过流量阀开关、第二电磁阀(19)通过第二电磁阀开关、两个第三电磁阀(23)分别通过两个第三电磁阀开关、四个第一电机(11)分别通过四个第一电机开关、两个第二电机(25)分别通过两个第二电机开关、两个抽液泵(27)分别通过两个抽液泵开关和四个电动伸缩杆(15)分别通过两个电动伸缩杆开关与电源电性连接。
2.根据权利要求1的一种污水处理加药装置，其特征在于：中间隔板(10)的顶端间隔设有若干个条形散热板(34)，条形散热板(34)均匀开设有若干个散热孔(35)，其中一个条形散热板(34)一侧的中部安装有散热风扇(36)，散热风扇(36)通过控制面板上设有的风扇开关与电源电性连接，条形散热板(34)的一端贯穿加药箱主体(1)侧壁设有的通风槽置于加药箱主体(1)的外部。
3.根据权利要求1的一种污水处理加药装置，其特征在于：斗形板(7)的顶端固定设有斗形吸潮垫(6)，斗形吸潮垫(6)的中部开设有出孔。
4.根据权利要求1的一种污水处理加药装置，其特征在于：横向转轴(13)底端的两侧均固定设有竖向转轴(14)，竖向转轴(14)的外壁均固定设有若干个搅拌叶。
5.根据权利要求1的一种污水处理加药装置，其特征在于：第二隔板(12)的底部开设有矩形通槽，电动伸缩杆(15)的输出端传动连接有矩形挡板(16)，所述矩形挡板(16)的一侧设有橡胶密封垫。
6.根据权利要求1的一种污水处理加药装置，其特征在于：环形喷洗管(17)的内侧固定设有若干个清洗短管，清洗短管的一端贯穿加药箱主体(1)的侧壁安装有喷头(20)。
7.根据权利要求1的一种污水处理加药装置，其特征在于：加药箱主体(1)的底端通过对称设有的两个连接杆(26)固定设有弧形挡板(28)，弧形挡板(28)置于喷管(29)的顶部。
说明书
一种污水处理加药装置
技术领域
本发明涉及一种加药装置，特别涉及一种污水处理加药装置。
背景技术
污水处理为使污水达到排入某一水体或再次使用的水质要求对其进行净化的过程，污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。
绝大多数的污水处理步骤中都需要加入药剂提高处理效率和效果，因此就需要借助加药装置，传统的加药装置结构简单，对药剂的储放量和种类偏少，使用时需要不断添加，影响效率，对于需要添加多种药剂的污水处理来说，不仅不方便操作，并且在加药中，有时需要多种药剂混合，传统的加药装置不能灵活根据需要将两两或者三种以上药剂进行混合，增强加了投药难度，使用效果较差，传统的加药装置加药方式单一，仅由水管引入污水中，对于面积较大的污水池加药来说，不能实现均匀大面积加药，使用较为局限。
发明内容
本发明的目的在于提供一种污水处理加药装置，以解决上述背景技术中提出的加药装置功能少、使用效果较差、加药方式单一的问题。
为实现上述目的，本发明提供如下技术方案：一种污水处理加药装置，包括加药箱主体、中心水管和出药箱，所述加药箱主体顶端间隔设有四个加药管，所述加药管的顶端安装有加药盖，所述加药箱主体顶部的四侧均开设有观察槽，所述观察槽的内部嵌接有玻璃板，所述玻璃板上设有刻度，所述加药箱主体内部顶部的中心处固定设有中心水管，所述加药箱主体内部的顶部间隔固定设有四个斗形板，相邻两个所述斗形板之间均固定设有第一隔板，所述斗形板底端的中部固定设有出药管，所述出药管的中部安装有第一电磁阀，所述加药箱主体的中部固定设有中间隔板，四个所述出药管的一端分别贯穿中间隔板，所述中心水管的底端连接有四个分管，所述分管的一端分别贯穿中间隔板，所述分管的中部安装有流量阀，所述中间隔板的顶端对称安装有四个第一电机，所述第一电机的输出端贯穿中间隔板传动连接有横向转轴，所述中间隔板的底端间隔设有四个第二隔板，四个所述第二隔板一侧的顶部均安装有电动伸缩杆，所述加药箱主体外壁的底部固定设有环形喷洗管，所述环形喷洗管的一侧安装有若干个斜向喷头，所述环形喷洗管的一边侧连接有接水管，所述接水管的中部安装有第二电磁阀，所述加药箱主体底端的中心处通过支撑杆固定连接有出药箱，所述加药箱主体的底端通过四个出液管与出药箱的顶端固定连接，所述出液管的中部安装有第三电磁阀，所述出药箱内部的中部固定设有中心隔板，所述出药箱底端的两侧均安装有抽液泵，所述抽液泵的抽液口通过抽液管与出药箱的底端卡合连接，所述抽液泵的出液口通过出液管与定管的中部连接，所述出药箱两侧的中部均固定设有定管，所述定管的一端转动连接有喷管，所述加药箱主体底端的两边侧均通过固定杆固定连接有第二电机，所述第二电机的输出端与喷管的一端传动连接，所述加药箱主体一侧的中部安装有控制面板，所述控制面板上设有四个加药盖开关、四个第一电磁阀开关、四个流量阀开关、第二电磁阀开关、两个第三电磁阀开关、四个第一电机开关、两个第二电机开关、两个抽液泵开关和两个电动伸缩杆开关，四个所述加药盖分别通过四个加药盖开关、四个第一电磁阀分别通过四个第一电磁阀开关、四个流量阀分别通过流量阀开关、第二电磁阀通过第二电磁阀开关、两个第三电磁阀分别通过两个第三电磁阀开关、四个第一电机分别通过四个第一电机开关、两个第二电机分别通过两个第二电机开关、两个抽液泵分别通过两个抽液泵开关和两个电动伸缩杆分别通过两个电动伸缩杆开关均与电源电性连接。
作为本发明的一种优选技术方案，中间隔板的顶端间隔设有若干个条形散热板，所述条形散热板均匀开设有若干个散热孔，其中一个所述条形散热板一侧的中部安装有散热风扇，所述散热风扇通过控制面板上设有的风扇开关与电源电性连接，所述条形散热板的一端贯穿加药箱主体侧壁设有的通风槽置于加药箱主体的外部。
作为本发明的一种优选技术方案，斗形板的顶端固定设有斗形吸潮垫，所述斗形吸潮垫的中部开设有出孔。
作为本发明的一种优选技术方案，横向转轴底端的两侧均固定设有竖向转轴，所述竖向转轴的外壁均固定设有若干个搅拌叶。
作为本发明的一种优选技术方案，第二隔板的底部开设有矩形通槽，所述电动伸缩杆的输出端传动连接有矩形挡板。
作为本发明的一种优选技术方案，环形喷洗管的内侧固定设有若干个清洗短管，所述清洗短管的一端贯穿加药箱主体的侧壁安装有喷头。
作为本发明的一种优选技术方案，加药箱主体的底端通过对称设有的两个连接杆固定设有弧形挡板，所述弧形挡板置于喷管的顶部。
与现有技术相比，本发明的有益效果是：本发明一种污水处理加药装置，第一隔板和斗形板的配合设计，可以将加药箱主体内部的顶部划分四个药剂室，分别储放四种药剂;斗形吸潮垫的设计，可以将药剂中的潮气进行吸收，避免药剂结块、变质;中间隔板和四个第二隔板的设计，可以将加药箱主体内部的底部划分成四个混合室，便于一次实现多种药剂的混合处理，提高工作效率，且避免药剂混合影响药效;电动伸缩杆与矩形挡板的配合使用，可以在不同需要时，选择四种药剂中的任意两两或者两种以上的药剂混合，增加使用的功能性，使用更加灵活、便捷;第一电机与横向转轴的设计，可以实现电动对混合室内部的药剂和水进行混合搅拌、增加药剂的药性，避免在投药前药剂沉淀影响药效;条形散热板和风扇的设计，可以实现快速通风散热，保证第一电机的工作状态;出药箱底端设有的抽液泵、第二电机和喷管的配合使用，可以实现旋转喷药，增加喷药范围，加药更加均匀;抽液管与出药箱底端卡合连接的设计，可以灵活拆卸，适应不同加药方式;环形清洗管与喷头的设计，可以快捷对混合室的底端进行清洗，避免药剂沉淀产生的污垢，避免影响药剂药性。
