申请日2018.07.06
公开(公告)日2018.11.13
IPC分类号C02F9/14
摘要
本发明属于环保技术领域，更具体地说它涉及一种节能型城镇污水处理系统,其技术方案要点包括设于河岸且依次连接的预处理池、生物转盘装置以及过滤装置，所述生物装置和过滤装置内均设有驱动装置，所述预处理池入水口与河流之间连接设有第一提升泵，所述过滤装置出水口与河流连通，河流在所述预处理池与所述过滤装置之间设有用于封堵河流的闸门以及驱动所述闸门滑移的动力组件，河流在所述闸门靠近上游的一侧设有第一浊度传感器，所述第一浊度传感器电连接有用于控制所述驱动装置、动力组件以及第一提升泵工作的控制系统。本发明具有根据水质情况分级处理污水，节约能源的效果。
权利要求书

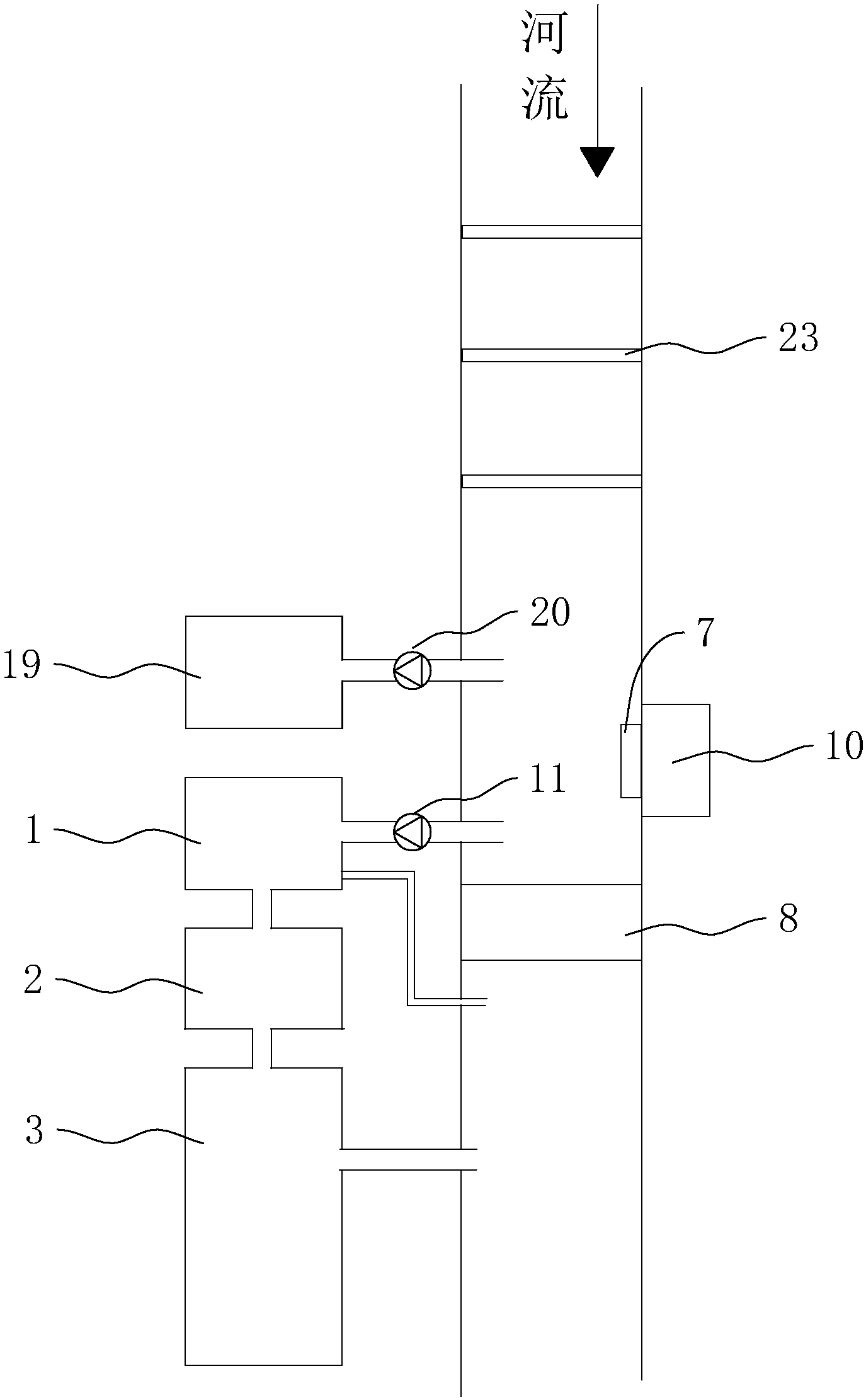

1.一种节能型城镇污水处理系统，包括设于河岸且依次连接的预处理池(1)、生物转盘装置(2)以及过滤装置(3)，所述生物装置和过滤装置(3)内均设有驱动装置，其特征在于：所述预处理池(1)入水口与河流之间连接设有第一提升泵(11)，所述过滤装置(3)出水口与河流连通，河流在所述预处理池(1)与所述过滤装置(3)之间设有用于封堵河流的闸门(8)以及驱动所述闸门(8)滑移的动力组件(9)，河流在所述闸门(8)靠近上游的一侧设有第一浊度传感器(7)，所述第一浊度传感器(7)电连接有用于控制所述驱动装置、动力组件(9)以及第一提升泵(11)工作的控制系统(10)。
2.根据权利要求1所述的节能型城镇污水处理系统，其特征在于：所述过滤装置(3)包括通过连接管(13)依次连接的膜生化反应池(4)、纳滤处理池(5)以及反渗透处理池(6)，所述膜生化反应池(4)、纳滤处理池(5)以及反渗透处理池(6)均与河流连通设有出水管(14)，所述出水管(14)上均设有第一电磁阀(15)，所述连接管(13)上均设有第二电磁阀(16)，所述膜生化反应池(4)、纳滤处理池(5)以及反渗透处理池(6)之间均分别设有第二浊度传感器(17)，所述第二浊度传感器(17)电连接有用于控制所述第一电磁阀(15)和第二电磁阀(16)启闭的分层电路。
3.根据权利要求2所述的节能型城镇污水处理系统，其特征在于：所述出水管(14)靠近河流的一端设有水轮发电机(27)，所述水轮发电机(27)电连接于所述控制系统(10)和所述分层电路。
4.根据权利要求1所述的节能型城镇污水处理系统，其特征在于：还包括与所述预处理池(1)并排设置的事故应急池(19)，所述事故应急池(19)与河流连接设有第二提升泵(20)，所述控制系统(10)控制所述第二提升泵(20)的工作。
5.根据权利要求1所述的节能型城镇污水处理系统，其特征在于：河流上游活动插接有若干格栅(23)。
6.根据权利要求5所述的节能型城镇污水处理系统，其特征在于：所述格栅(23)包括框架(9)和布设于所述框架(9)内的网格(12)，若干所述格栅(23)上的网格(12)尺寸沿着靠近下游的方向逐渐减小。
7.根据权利要求1所述的节能型城镇污水处理系统，其特征在于：所述预处理池(1)内设有除气装置(24)，所述除气装置(24)包括与河流下游连通的洗气管道(28)以及连接于所述洗气管道(28)且用于盛放植物除臭液的加药管(26)，所述洗气管道(28)上设有若干雾化喷头(25)。
8.根据权利要求1所述的节能型城镇污水处理系统，其特征在于：所述预处理池(1)内设有储泥区(21)，所述储泥区(21)连接有抽取泵(22)。
说明书
一种节能型城镇污水处理系统
技术领域
本发明属于环保技术领域，更具体地说它涉及一种节能型城镇污水处理系统。
背景技术
现今，与城市的污水处理率的快速提升相比，小城镇污水处理的发展相对滞后。同时，绝大多数小城镇排水管渠不成系统，大部分污水通过河流直接进行排放，因此对小城镇的污水处理主要集中于对河流污水的处理。
目前，公开号为CN103466898A的中国专利公开了一种小城镇污水处理系统，包括：多功能预处理池、生物转盘装置、过滤装置和移动式污泥脱水车;其中，生物转盘装置和过滤装置内均设有驱动装置，所述多功能预处理池的出水口依次与所述生物转盘装置和过滤装置连接;所述生物转盘装置出水端设有回流口，所述回流口经管路回连至所述多功能预处理池;所述过滤装置设有滤后水出口和沉淀污泥及反洗泥水回流口，所述回流口经管路回连至所述多功能预处理池;所述移动式污泥脱水车，用于连接所述多功能预处理池的污泥排出口。
现有技术类似于上述小城镇污水处理系统，实现全流程的污水处理工艺，既能去除COD和氨氮，同时能够对污泥合理处理处置，具有较高的稳定性、可靠性。但是城镇人口分布相对较少，所排出的生活污水相对较少，而驱动装置一直处于运作状态，生物转盘装置和过滤装置处于持续工作状态，从而造成能源的浪费，提高了污水处理成本。
发明内容
针对现有技术存在的不足，本发明的目的在于提供一种节能型城镇污水处理系统，其优点在于有效利用能源对不同水进行处理，降低成本。
为实现上述目的，本发明提供了如下技术方案：一种节能型城镇污水处理系统，包括设于河岸且依次连接的预处理池、生物转盘装置以及过滤装置，所述生物装置和过滤装置内均设有驱动装置，所述预处理池入水口与河流之间连接设有第一提升泵，所述过滤装置出水口与河流连通，河流在所述预处理池与所述过滤装置之间设有用于封堵河流的闸门以及驱动所述闸门滑移的动力组件，河流在所述闸门靠近上游的一侧设有第一浊度传感器，所述第一浊度传感器电连接有用于控制所述驱动装置、动力组件以及第一提升泵工作的控制系统。
通过采用上述技术方案，第一浊度传感器用于实时检测河流上游水质，控制系统内设有基准值，当第一浊度传感器检测到水中浊度高于基准值时，代表水质较差，控制系统启动动力装置，利用闸门封堵住下游，同时启动第一提升泵将污水抽至预处理池内，从而进行污水处理;当第二浊度传感器检测到水中浊度低于基准值时，代表水质符合标准，控制系统启动动力装置开启闸门，同时关闭第一提升泵，河流水直接由上游流动至下游;根据水质的不同，控制系统自动切换不同的污水处理方式，使得河流下游的水质符合标准，有效节约能源，降低成本。
本发明进一步设置为：所述过滤装置包括通过连接管依次连接的膜生化反应池、纳滤处理池以及反渗透处理池，所述膜生化反应池、纳滤处理池以及反渗透处理池均与河流连通设有出水管，所述出水管上均设有第一电磁阀，所述连接管上均设有第二电磁阀，所述膜生化反应池、纳滤处理池以及反渗透处理池之间均分别设有第二浊度传感器，所述第二浊度传感器电连接有用于控制所述第一电磁阀和第二电磁阀启闭的分层电路。
通过采用上述技术方案，膜生化反应池、纳滤处理池以及反渗透处理池逐步处理河流水，且净化程度不断提高，膜生化反应池高效进行固液分离，加快沉淀悬浮物;纳滤处理池将相对分子质量较小的物质从溶剂中分离出来;反渗透处理池截留水中的各种无机离子、胶体物质和大分子溶质;第二浊度传感器实时检测膜生化反应池、纳滤处理池以及反渗透处理池的各自浊度，当水质达到标准值即可直接排放，根据水的污染情况，适当缩减过滤步骤，有效节约能源，节约污水处理时间。
本发明进一步设置为：所述出水管靠近河流的一端设有水轮发电机，所述水轮发电机电连接于所述控制系统和所述分层电路。
通过采用上述技术方案，过滤装置设于河岸上，处理后的水由高处排向低处的河流，利用水轮发电机将水的重力势能转化为电能，从而获得廉价且无污染的电力，进一步降低污水处理系统的成本。
本发明进一步设置为：还包括与所述预处理池并排设置的事故应急池，所述事故应急池与河流连接设有第二提升泵，所述控制系统控制所述第二提升泵的工作。
通过采用上述技术方案，在河流中水质急剧恶化时，控制系统关闭第一提升泵且开启第二提升泵，从而将污水直接抽取至事故应急池内进行储存，减小污水对生物转盘装置以及过滤装置的冲击负荷，有效保护生物转盘装置以及过滤装置。
本发明进一步设置为：所述河流上游活动插接有若干格栅。
通过采用上述技术方案，污水从河流上游流动至下游，依次通过若干格栅的网格，且利用格栅阻挡河流中的固体杂物，确保提升泵能顺利抽取污水;活动连接的格栅便于拆卸，及时进行格栅的清理，保证河流正常流动。
本发明进一步设置为：所述格栅包括框架和布设于所述框架内的网格，若干所述格栅上的网格尺寸沿着靠近下游的方向逐渐减小。
通过采用上述技术方案，尺寸不同的格栅分层阻挡不同的固体杂物，既保证充分的水流速度，同时将各种固体杂物充分滤出。
本发明进一步设置为：所述预处理池内设有除气装置，所述除气装置包括与河流下游连通的洗气管道以及连接于所述洗气管道且用于盛放植物除臭液的加药管，所述洗气管道上设有若干雾化喷头。
通过采用上述技术方案，洗气管道将处理后的河流水回引至预处理池内， 经过雾化后的植物除臭液在预处理池内形成薄雾，植物除臭液滴表面带有静电可将臭气分子吸引或吸附，从而去除污水的异味。
本发明进一步设置为：所述预处理池内设有储泥区，所述储泥区连接有抽取泵。
通过采用上述技术方案，污水经过预处理后固体悬浮物逐渐沉降形成污泥，并堆积在储泥区内，在达到一定量后利用抽取泵抽出污泥，及时清洁预处理池，提高预处理池的容量。
综上所述，本发明具有以下优点：
1、利用第一浊度传感器判断河流中的水质情况，根据不同的水质情况采用不同的处理方法，充分利用能源;
2、过滤装置内设多层分级过滤，利用第二浊度传感器实时检测过滤装置内水质，直到水质符合要求并进行排放;
3、在水流动至闸门之间，利用格栅层层阻挡水中固体杂物，有效保护提升的正常抽取;
4、事故应急池用于盛装急剧恶化的河流污水，减小对预处理池、生物转盘装置以及过滤装置的负荷冲击。
