申请日2019.01.22
公开(公告)日2019.03.29
IPC分类号B66F19/00; B66F13/00
摘要
本发明提供污泥池玻璃钢盖板钢结构多层钢丝绳反吊装置，包括污泥池、钢柱、钢丝绳一、钢丝绳二、钢梁、钢圈、活动杆、转把、调节套管、连接杆、弹簧以及安装柱，污泥池外侧固定有钢柱，钢柱内侧连接有钢梁，钢梁内侧连接有钢圈，钢梁上连接有钢丝绳一，钢梁上端面中间位置连接有钢丝绳二，安装柱安装在污泥池中间位置，安装柱环形侧面上侧固定有调节套管，调节套管环形侧面顶部固定有转把，转把内部设置有弹簧，弹簧外侧连接有活动杆，活动杆底部固定有连接杆，该设计解决了原有的网架调节不够便捷的问题，本发明设计合理，支撑稳固，调节安装便捷。
权利要求书
1.污泥池玻璃钢盖板钢结构多层钢丝绳反吊装置，包括污泥池、钢柱、钢丝绳一、钢丝绳二、钢梁、调节机构以及钢圈，其特征在于：所述污泥池外侧固定有钢柱，所述钢柱内侧连接有钢梁，所述钢梁内侧连接有钢圈，所述钢圈内侧设置有调节机构，所述钢梁上连接有钢丝绳一，所述钢梁上端面中间位置连接有钢丝绳二;
所述调节机构包括活动杆、转把、调节套管、连接杆、弹簧以及安装柱，所述安装柱安装在污泥池中间位置，所述安装柱环形侧面上侧固定有调节套管，所述调节套管环形侧面顶部固定有转把，所述转把内部设置有弹簧，所述弹簧外侧连接有活动杆，所述活动杆底部固定有连接杆。
2.根据权利要求1所述的污泥池玻璃钢盖板钢结构多层钢丝绳反吊装置，其特征在于：所述钢柱顶部固定有挂环，所述钢梁上端面中间位置和右侧位置均固定有挂环，所述钢丝绳一两端均固定有花兰夹头，所述钢丝绳二两端均固定有花兰夹头。
3.根据权利要求2所述的污泥池玻璃钢盖板钢结构多层钢丝绳反吊装置，其特征在于：所述钢丝绳一两端的花兰夹头分别连接在钢梁中间的挂环和钢柱顶部的挂环上，所述钢丝绳二两端的花兰夹头分别连接在钢梁右侧的挂环和钢柱顶部的挂环上。
4.根据权利要求1所述的污泥池玻璃钢盖板钢结构多层钢丝绳反吊装置，其特征在于：所述钢梁左端固定有转球，所述转球为半球结构，所述钢柱底部开设有球槽，所述钢梁通过转球和球槽与钢柱转动连接，所述钢梁左侧连接有安装杆，所述钢梁左侧通过安装杆焊接在钢柱上。
5.根据权利要求1所述的污泥池玻璃钢盖板钢结构多层钢丝绳反吊装置，其特征在于：所述钢梁上端面等距固定有加固梁一和加固梁二，所述加固梁一的长度小于加固梁二的长度。
6.根据权利要求5所述的污泥池玻璃钢盖板钢结构多层钢丝绳反吊装置，其特征在于：所述加固梁一和加固梁二底部均焊接有固定销，所述钢梁顶部开设有固定孔，所述加固梁一和加固梁二通过固定销和固定孔与钢梁相固定。
7.根据权利要求1所述的污泥池玻璃钢盖板钢结构多层钢丝绳反吊装置，其特征在于：所述钢圈环形侧面固定有套筒，所述钢梁直径与套筒内径相匹配，所述钢梁通过套筒与钢圈相固定。
8.根据权利要求1-7任意一项所述的污泥池玻璃钢盖板钢结构多层钢丝绳反吊装置，其特征在于：所述钢柱、套筒、挂环、钢丝绳一、钢丝绳二、花兰夹头、钢梁、转球、球槽、加固梁一以及加固梁二构成支撑组件，且支撑组件设置有六组，六组支撑组件等距固定在污泥池上方。
9.根据权利要求1所述的污泥池玻璃钢盖板钢结构多层钢丝绳反吊装置，其特征在于：所述连接杆底部固定有支撑杆，所述调节套管内环形侧面设置有内螺纹，所述安装柱环形侧面顶部设置有外螺纹，所述调节套管通过螺纹与安装柱相连接。
10.根据权利要求1或9所述的污泥池玻璃钢盖板钢结构多层钢丝绳反吊装置，其特征在于：所述活动杆、转把、连接杆、弹簧以及支撑杆构成连接组件，且连接组件设置有两组，两组连接组件对称设置在调节套管左右两侧。
说明书
污泥池玻璃钢盖板钢结构多层钢丝绳反吊装置
技术领域
本发明是污泥池玻璃钢盖板钢结构多层钢丝绳反吊装置，属于污泥处理技术领域。
背景技术
污泥处理是污水处理的重要组成部分，从沉淀池排出的污泥其含水率很高，通常在95%以上，因此需要对污泥进行干化处理。污泥干化主要有压滤机压滤和污泥干化池干化两种方法。其中压滤的方法投资大，运行费用高。而污泥干化池干化的方法投资小运行费用低，因而在有足够空间的地方多采用污泥干化池干化。
现有的技术中，现有的污泥池顶部会使用玻璃盖板或者反吊膜进行覆盖，在对盖板或者膜进行安装时需要用到支撑网架，在实际生产安装中发现大跨度悬空的网架结构大都材料多，施工时间长，成本高，费时费力，很难满足需求方的时间要求和经济要求，同时现有的网架结构支撑不够稳固，现在需要污泥池玻璃钢盖板钢结构多层钢丝绳反吊装置来解决上述出现的问题。
发明内容
针对现有技术存在的不足，本发明目的是提供污泥池玻璃钢盖板钢结构多层钢丝绳反吊装置，以解决上述背景技术中提出的问题。

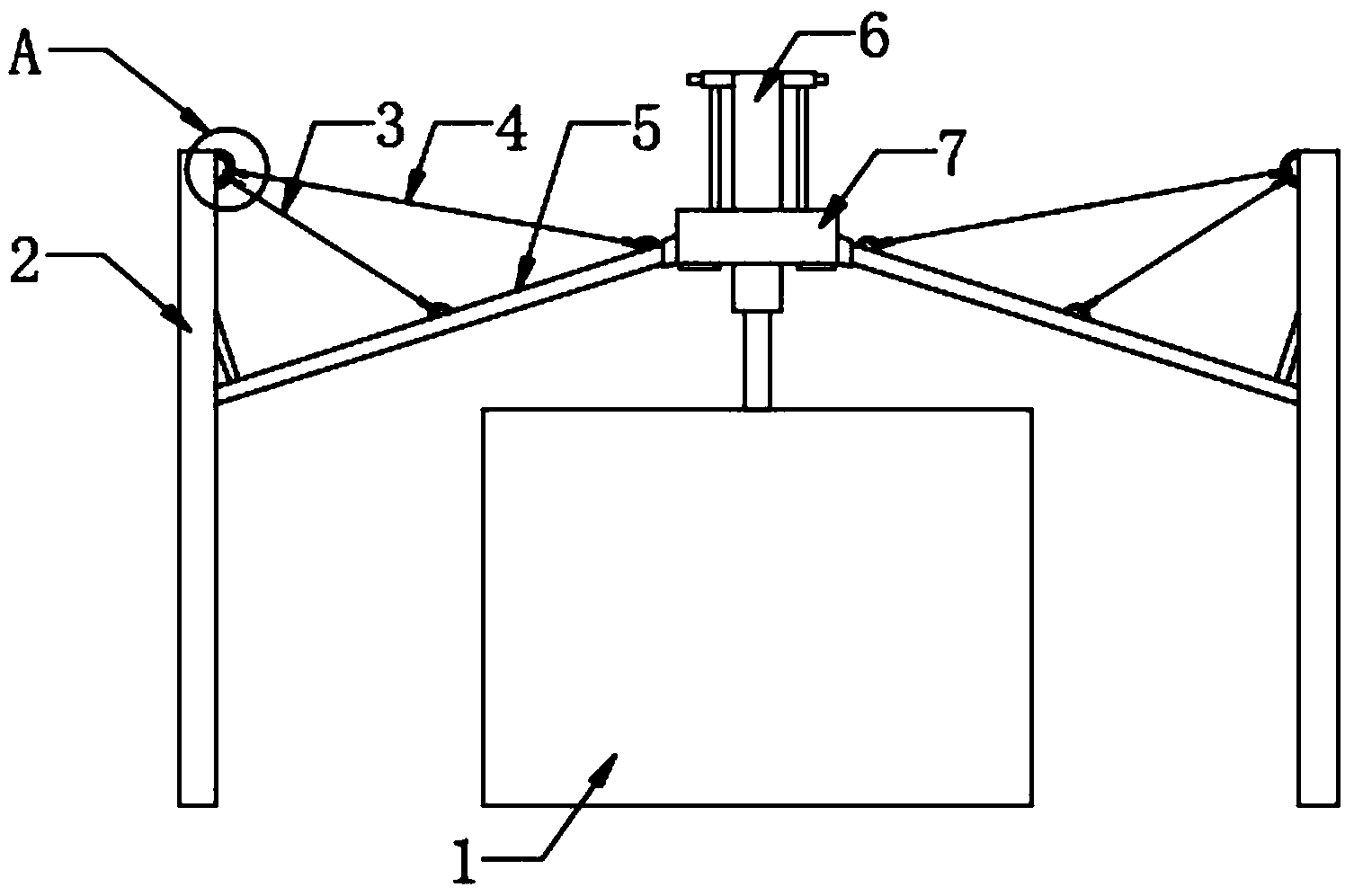

为了实现上述目的，本发明是通过如下的技术方案来实现：污泥池玻璃钢盖板钢结构多层钢丝绳反吊装置，包括污泥池、钢柱、钢丝绳一、钢丝绳二、钢梁、调节机构以及钢圈，所述污泥池外侧固定有钢柱，所述钢柱内侧连接有钢梁，所述钢梁内侧连接有钢圈，所述钢圈内侧设置有调节机构，所述钢梁上连接有钢丝绳一，所述钢梁上端面中间位置连接有钢丝绳二，所述调节机构包括活动杆、转把、调节套管、连接杆、弹簧以及安装柱，所述安装柱安装在污泥池中间位置，所述安装柱环形侧面上侧固定有调节套管，所述调节套管环形侧面顶部固定有转把，所述转把内部设置有弹簧，所述弹簧外侧连接有活动杆，所述活动杆底部固定有连接杆。
进一步地，所述钢柱顶部固定有挂环，所述钢梁上端面中间位置和右侧位置均固定有挂环，所述钢丝绳一两端均固定有花兰夹头，所述钢丝绳二两端均固定有花兰夹头。
进一步地，所述钢丝绳一两端的花兰夹头分别连接在钢梁中间的挂环和钢柱顶部的挂环上，所述钢丝绳二两端的花兰夹头分别连接在钢梁右侧的挂环和钢柱顶部的挂环上。
进一步地，所述钢梁左端固定有转球，所述转球为半球结构，所述钢柱底部开设有球槽，所述钢梁通过转球和球槽与钢柱转动连接，所述钢梁左侧连接有安装杆，所述钢梁左侧通过安装杆焊接在钢柱上。
进一步地，所述钢梁上端面等距固定有加固梁一和加固梁二，所述加固梁一的长度小于加固梁二的长度。
进一步地，所述加固梁一和加固梁二底部均焊接有固定销，所述钢梁顶部开设有固定孔，所述加固梁一和加固梁二通过固定销和固定孔与钢梁相固定
进一步地，所述钢圈环形侧面固定有套筒，所述钢梁直径与套筒内径相匹配，所述钢梁通过套筒与钢圈相固定。
进一步地，所述钢柱、套筒、挂环、钢丝绳一、钢丝绳二、花兰夹头、钢梁、转球、球槽、加固梁一以及加固梁二构成支撑组件，且支撑组件设置有六组，六组支撑组件等距固定在污泥池上方。
进一步地，所述连接杆底部固定有支撑杆，所述调节套管内环形侧面设置有内螺纹，所述安装柱环形侧面顶部设置有外螺纹，所述调节套管通过螺纹与安装柱相连接。
进一步地，所述活动杆、转把、连接杆、弹簧以及支撑杆构成连接组件，且连接组件设置有两组，两组连接组件对称设置在调节套管左右两侧。
本发明的有益效果：本发明的污泥池玻璃钢盖板钢结构多层钢丝绳反吊装置，因本发明添加了活动杆、转把、调节套管、连接杆、弹簧、安装柱以及支撑杆，该设计能够对钢圈的预安装位置进行高度调节，解决了原有的网架调节不够便捷的问题，提高了本发明的安装灵活性。
因钢丝绳一两端的花兰夹头分别连接在钢梁中间的挂环和钢柱顶部的挂环上，钢丝绳二两端的花兰夹头分别连接在钢梁右侧的挂环和钢柱顶部的挂环上，该设计提高了钢梁的支撑强度，因钢柱、套筒、挂环、钢丝绳一、钢丝绳二、花兰夹头、钢梁、转球、球槽、加固梁一以及加固梁二构成支撑组件，且支撑组件设置有六组，六组支撑组件等距固定在污泥池上方，六组支撑组件提高了支撑的全面性，本发明设计合理，支撑稳固，调节安装便捷。
