申请日2018.07.06
公开(公告)日2018.11.02
IPC分类号B01F13/10; B01F15/06; B01F15/02; B01F15/00
摘要
本发明提供了一种污水处理用定量匀速加药装置，包括装置箱、传输管、旋转电机、指令输入器和通料管，传输管位于装置箱的内部底端位置，且传输管与装置箱固定连接，旋转电机位于传输管的右侧位置，且旋转电机与传输管电性连接，指令输入器位于装置箱的右侧下方位置，且指令输入器与装置箱信号连接，通料管位于传输管的左侧位置，且通料管与传输管固定连接，传输管的顶部中间固定有加热圈。通过切刀均匀的将物料相互搅拌，使得药物中的硬块快速消融，内部药物全部分解成液体，提高药物的流通性，防止药物无法定量运输至外界处理污水，工作效率提高，适用于加药装置领域的生产与使用，具有良好的发展前景。
权利要求书

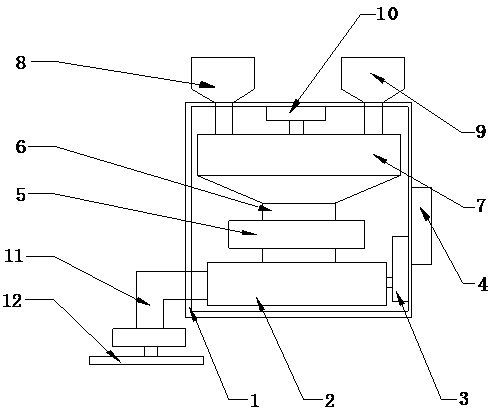

1.一种污水处理用定量匀速加药装置，包括装置箱(1)、传输管(2)、旋转电机(3)、指令输入器(4)和通料管(11)，所述传输管(2)位于装置箱(1)的内部底端位置，且传输管(2)与装置箱(1)固定连接，所述旋转电机(3)位于传输管(2)的右侧位置，且旋转电机(3)与传输管(2)电性连接，所述指令输入器(4)位于装置箱(1)的右侧下方位置，且指令输入器(4)与装置箱(1)信号连接，所述通料管(11)位于传输管(2)的左侧位置，且通料管(11)与传输管(2)固定连接，其特征在于，所述传输管(2)的顶部中间固定有加热圈(5)，且加热圈(5)的顶部中间贯通有连接筒(6)，所述连接筒(6)的顶部中间固定有物料集尘槽(7)，且物料集尘槽(7)的顶部固定有第二旋转电机(10)，所述装置箱(1)的顶部两侧位置固定有固体物料槽(8)与液体物料槽(9)，所述传输管(2)的左侧固定有通料管(11)，且通料管(11)的底端活动连接有螺旋桨(12)，所述物料集尘槽(7)的内部上方固定有纤维网(703)，且物料集尘槽(7)的内部下方固定有紧固槽(701)，所述紧固槽(701)的内部右侧顶端位置活动连接有切刀(702)，所述传输管(2)的内部活动连接有螺旋推杆(201)。
2.根据权利要求1所述的一种污水处理用定量匀速加药装置，其特征在于，所述固体物料槽(8)与液体物料槽(9)呈“对称”结构设置，且固体物料槽(8)与液体物料槽(9)体积一致。
3.根据权利要求1所述的一种污水处理用定量匀速加药装置，其特征在于，所述纤维网(703)呈“漏网”状结构设置，且切刀(702)与物料集尘槽(7)呈“平行”结构设置，所述切刀(702)与紧固槽(701)活动连接。
4.根据权利要求1所述的一种污水处理用定量匀速加药装置，其特征在于，所述加热圈(5)包覆设置于连接筒(6)中，且加热圈(5)呈“圆饼”状结构设置。
5.根据权利要求1所述的一种污水处理用定量匀速加药装置，其特征在于，所述传输管(2)与旋转电机(3)通过螺旋推杆(201)呈“螺旋”状从右往左推送。
6.根据权利要求1所述的一种污水处理用定量匀速加药装置，其特征在于，所述通料管(11)与螺旋桨(12)活动连接，且螺旋桨(12)呈“圆周”活动连接。
7.根据权利要求1所述的一种污水处理用定量匀速加药装置，其特征在于，所述第二旋转电机(10)与指令输入器(4)电性连接，所述指令输入器(4)与加热圈(5)电性连接，所述旋转电机(3)与指令输入器(4)电性连接，所述螺旋桨(12)与指令输入器(4)电性连接。
说明书
一种污水处理用定量匀速加药装置
技术领域
本发明涉及污水处理领域，具体为一种污水处理用加药装置。
背景技术
污水处理：为使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程，污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。
现有的污水处理用加药装置，无法均匀的将物料相互搅拌，使得药物中可能具有沉降物无法消融，导致内部药物沉降物越积越多，影响药物的流通性，导致药物无法定量运输至外界处理污水，工作效率降低。
发明内容
本发明的主要目的为提供一种污水处理用定量匀速加药装置，通过切刀均匀的将物料相互搅拌，使得药物中的硬块快速消融，内部药物全部分解成液体，提高药物的流通性，防止药物无法定量运输至外界处理污水，工作效率提高。
为实现上述目的，本发明提供了一种污水处理用定量匀速加药装置，包括装置箱、传输管、旋转电机、指令输入器和通料管，所述传输管位于装置箱的内部底端位置，且传输管与装置箱固定连接，所述旋转电机位于传输管的右侧位置，且旋转电机与传输管电性连接，所述指令输入器位于装置箱的右侧下方位置，且指令输入器与装置箱信号连接，所述通料管位于传输管的左侧位置，且通料管与传输管固定连接，所述传输管的顶部中间固定有加热圈，且加热圈的顶部中间贯通有连接筒，所述连接筒的顶部中间固定有物料集尘槽，且物料集尘槽的顶部固定有第二旋转电机，所述装置箱的顶部两侧位置固定有固体物料槽与液体物料槽，所述传输管的左侧固定有通料管，且通料管的底端活动连接有螺旋桨，所述物料集尘槽的内部上方固定有纤维网，且物料集尘槽的内部下方固定有紧固槽，所述紧固槽的内部右侧顶端位置活动连接有切刀，所述传输管的内部活动连接有螺旋推杆。
进一步的，所述固体物料槽与液体物料槽呈“对称”结构设置，且固体物料槽与液体物料槽体积一致。
进一步的，所述纤维网呈“漏网”状结构设置，且切刀与物料集尘槽呈“平行”结构设置，所述切刀与紧固槽活动连接。
进一步的，所述加热圈包覆设置于连接筒中，且加热圈呈“圆饼”状结构设置。
进一步的，所述传输管与旋转电机通过螺旋推杆呈“螺旋”状从右往左推送。
进一步的，所述通料管与螺旋桨活动连接，且螺旋桨呈“圆周”活动连接。
进一步的，所述第二旋转电机与指令输入器电性连接，所述指令输入器与加热圈电性连接，所述旋转电机与指令输入器电性连接，所述螺旋桨与指令输入器电性连接。
本发明提供了一种污水处理用定量匀速加药装置，具有以下有益效果:本发明实施例通过设有装置箱、传输管、旋转电机、指令输入器以及通料管，所述传输管位于装置箱的内部底端位置，且传输管与装置箱固定连接，所述旋转电机位于传输管的右侧位置，且旋转电机与传输管电性连接，所述指令输入器位于装置箱的右侧下方位置，且指令输入器与装置箱信号连接，所述通料管位于传输管的左侧位置，通过切刀均匀的将物料相互搅拌，使得药物中的硬块快速消融，内部药物全部分解成液体，提高药物的流通性，防止药物无法定量运输至外界处理污水，工作效率提高。
