摘要

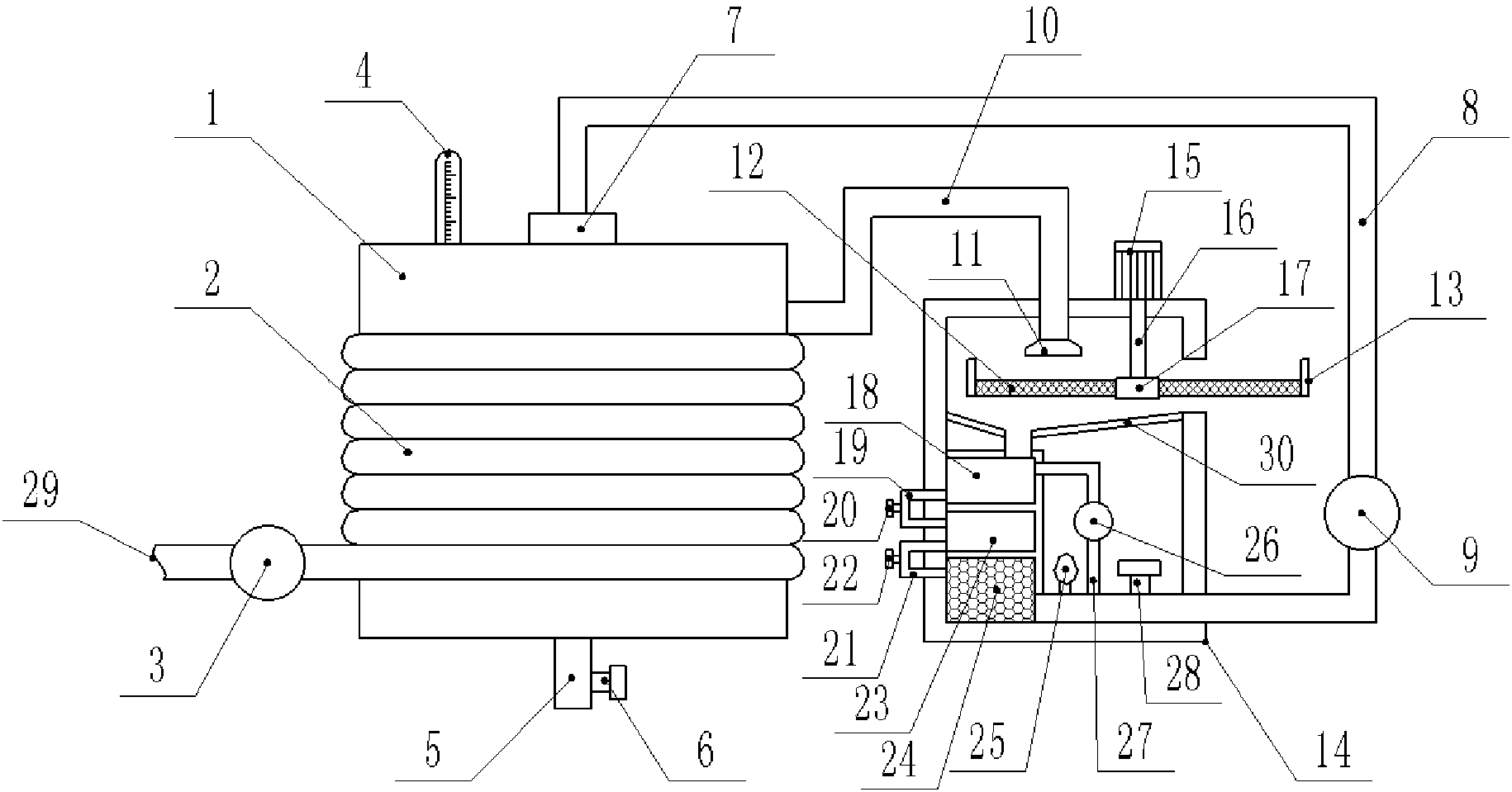

本实用新型公开了一种印染废水回收利用装置，包括水箱、螺旋水管、温度计、第四连接管、第三水泵、过滤网、电机、过滤室、第二水泵和进水口，所述水箱的外壁上缠绕有螺旋水管，螺旋水管的左侧下方安装有第一水泵，第一水泵的左侧与进水口连接，螺旋水管右侧的上方设置第一连接管;所述水箱的右侧安装有处理室，且喷头位于处理室内部的上方中间，过滤网下方的左侧安装有导流板，导流板的下方安装有酸性中和室，第四连接管和水箱之间通过第二安装座连接。本实用新型设置了螺纹水管，能够紧贴于水箱的外壁，将印染废水的余热很好的传导给水箱，提高了对水箱加热的效率;设置了环形的过滤网，能够方便清理过滤网上的杂质和沉淀物。
权利要求书
1.一种印染废水回收利用装置，包括水箱(1)、螺旋水管(2)、温度计(4)、第四连接管(8)、第三水泵(9)、过滤网(12)、电机(15)、酸性中和室(18)、过滤室(24)、第二水泵(26)和进水口(29)，其特征在于，所述水箱(1)的外壁上缠绕有螺旋水管(2)，螺旋水管(2)紧贴于水箱(1)的外壁安装，螺旋水管(2)的左侧下方安装有第一水泵(3)，第一水泵(3)的左侧与进水口(29)连接，螺旋水管(2)右侧的上方设置第一连接管(10)，第一连接管(10)右侧的下方安装有喷头(11)，水箱(1)下方的中间安装有出水口(5)，出水口(5)上安装有第一控制阀(6)，水箱(1)上方的左侧安装有温度计(4);所述水箱(1)的右侧安装有处理室(14)，且喷头(11)位于处理室(14)内部的上方中间，处理室(14)上方的右侧安装有电机(15)，电机(15)的下方安装有转轴(16)，转轴(16)的下方安装有第一安装座(17)，第一安装座(17)的外围四周设置有过滤网(12)，过滤网(12)的外侧边缘设置有限位挡板(13)，且喷头(11)位于过滤网(12)上方的左侧，过滤网(12)下方的左侧安装有导流板(30)，导流板(30)的下方安装有酸性中和室(18)，导流板(30)与酸性中和室(18)连通，酸性中和室(18)的下方安装有碱性中和室(23)，酸性中和室(18)与碱性中和室(23)的左侧通过第二连接管(19)连接，第二连接管(19)上设置有第二控制阀(20)，碱性中和室(23)的下方安装有过滤室(24)，过滤室(24)与碱性中和室(23)的左侧通过第三连接管(21)连接，第三连接管(21)上设置有第三控制阀(22)，过滤室(24)的右侧安装有第四连接管(8)，第四连接管(8)的上方安装于水箱(1)顶部的中间，第四连接管(8)和水箱(1)之间通过第二安装座(7)连接。
2.根据权利要求1所述的一种印染废水回收利用装置，其特征在于，所述第四连接管(8)上安装有第三水泵(9),靠近过滤室(24)一端的第四连接管(8)上方安装有PH检测仪(25)。
3.根据权利要求2所述的一种印染废水回收利用装置，其特征在于，所述PH检测仪(25)的右侧安装有第五连接管(27)。
4.根据权利要求3所述的一种印染废水回收利用装置，其特征在于，所述第五连接管(27)上安装有第二水泵(26)，第五连接管(27)的上方连接于酸性中和室(18)的右侧上方。
5.根据权利要求3所述的一种印染废水回收利用装置，其特征在于，所述第五连接管(27)的右侧安装有第四控制阀(28)，且第四控制阀(28)安装于第四连接管(8)上。
说明书
一种印染废水回收利用装置
技术领域
本实用新型涉及纺织品印染加工领域，具体是一种印染废水回收利用装置。
背景技术
传统的印染工艺需要消耗大量的水，印染过后的废水对环境污染极大，随着经济的发展，工业水污染的问题越来越严重，其中印染废水是水污染的重要来源之一。目前环保部门对于印染加工厂的印染废水都要求经过处理之后在排放，而印染所产生的大量废水依然存在回收利用的价值，回收利用能够降低一部分成本，节约能源的同时也减轻了对环境的热污染，一部分印染加工厂不会对印染废水进行回收利用，对资源造成了极大的浪费，另一部分印染加工厂的回收利用装置结构比较单一，对印染废水回收的利用率不高
实用新型内容
本实用新型的目的在于提供一种印染废水回收利用装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种印染废水回收利用装置，包括水箱、螺旋水管、温度计、第四连接管、第三水泵、过滤网、电机、酸性中和室、过滤室、第二水泵和进水口，所述水箱的外壁上缠绕有螺旋水管，螺旋水管紧贴于水箱的外壁安装，螺旋水管的左侧下方安装有第一水泵，第一水泵的左侧与进水口连接，螺旋水管右侧的上方设置第一连接管，第一连接管右侧的下方安装有喷头，水箱下方的中间安装有出水口，出水口上安装有第一控制阀，水箱上方的左侧安装有温度计;所述水箱的右侧安装有处理室，且喷头位于处理室内部的上方中间，处理室上方的右侧安装有电机，电机的下方安装有转轴，转轴的下方安装有第一安装座，第一安装座的外围四周设置有过滤网，过滤网的外侧边缘设置有限位挡板，且喷头位于过滤网上方的左侧，过滤网下方的左侧安装有导流板，导流板的下方安装有酸性中和室，导流板与酸性中和室连通，酸性中和室的下方安装有碱性中和室，酸性中和室与碱性中和室的左侧通过第二连接管连接，第二连接管上设置有第二控制阀，碱性中和室的下方安装有过滤室，过滤室与碱性中和室的左侧通过第三连接管连接，第三连接管上设置有第三控制阀，过滤室的右侧安装有第四连接管，第四连接管的上方安装于水箱顶部的中间，第四连接管和水箱之间通过第二安装座连接。
作为本实用新型的进一步方案：所述第四连接管上安装有第三水泵,靠近过滤室一端的第四连接管上方安装有PH检测仪。
作为本实用新型的进一步方案：所述PH检测仪的右侧安装有第五连接管。
作为本实用新型的进一步方案：所述第五连接管上安装有第二水泵，第五连接管的上方连接于酸性中和室的右侧上方。
作为本实用新型的再进一步方案：所述第五连接管的右侧安装有第四控制阀，且第四控制阀安装于第四连接管上。
与现有技术相比，本实用新型设置了螺纹水管，能够紧贴于水箱的外壁，将印染废水的余热很好的传导给水箱，提高了对水箱加热的效率;设置了环形的过滤网，能够方便清理过滤网上的杂质和沉淀物;设置了温度计，能够方便观察水箱内水的温度。
