申请日2018.07.05
公开(公告)日2019.03.15
IPC分类号C02F1/52; C02F9/04
摘要
本实用新型公开了一种箱式污水过滤装置，包括箱体、上盖和推动装置;所述上盖设置于所述箱体的上部，所述箱体的上部设置有加药口，所述箱体的一端设置有进水口，所述箱体的另一端设置有排水口，所述箱体的底部一侧设置有排污口;所述推动装置设置于所述箱体的一侧，所述推动装置包括往返丝杠、丝杠螺母、推动板、单向联轴器和电机;所述丝杠螺母固定在所述箱体侧壁，所述推动板设置在所述箱体的内部，所述往返丝杠与所述推动板连接;所述往返丝杠通过所述单向联轴器与所述电机连接从而带动其在所述丝杠螺母往复运动;实现水资源的二次利用，大大降低水资源的浪费。
权利要求书

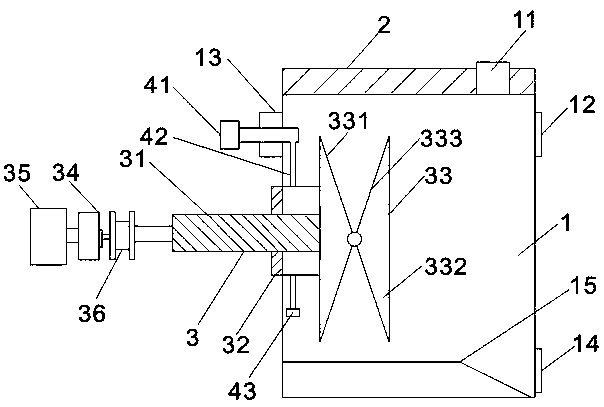

1.一种箱式污水过滤装置，包括箱体(1)、上盖(2)和推动装置(3);其特征在于：所述上盖(2)设置于所述箱体(1)的上部，所述箱体(1)的上部设置有加药口(11)，所述箱体(1)的一端设置有进水口(12)，所述箱体(1)的另一端设置有排水口(13)，所述箱体(1)的底部一侧设置有排污口(14);所述推动装置(3)设置于所述箱体(1)的一侧，所述推动装置(3)包括往返丝杠(31)、丝杠螺母(32)、推动板(33)、单向联轴器(34)和电机(35);所述丝杠螺母(32)固定在所述箱体(1)侧壁，所述推动板(33)设置在所述箱体(1)的内部，所述往返丝杠(31)与所述推动板(33)连接;所述往返丝杠(31)通过所述单向联轴器(34)与所述电机(35)连接从而带动其在所述丝杠螺母(32)往复运动。
2.根据权利要求1所述的箱式污水过滤装置，其特征在于：所述单向联轴器(34)与所述往返丝杠(31)之间设置有减速电机(36)。
3.根据权利要求1所述的箱式污水过滤装置，其特征在于：所述推动板(33)包括第一推拉板(331)、第二推拉板(332);所述第一推拉板(331)与所述第二推拉板(332)之间通过连接杆(333)连接。
4.根据权利要求3所述的箱式污水过滤装置，其特征在于：所述连接杆(333)呈交叉状设置有两个，连接杆(333)的交叉点通过铰接连接。
5.根据权利要求1所述的箱式污水过滤装置，其特征在于：所述箱体(1)的底部设置有清污板(15)，所述清污板(15)的一侧向所述排污口(14)倾斜。
6.根据权利要求5所述的箱式污水过滤装置，其特征在于：所述清污板(15)向箱体(1)侧壁倾斜的角度为20-40度。
7.根据权利要求1所述的箱式污水过滤装置，其特征在于：所述排水口(13)的上设置有抽水泵(41)，所述抽水泵(41)通过管道(42)与所述箱体(1)的内部连通，所述管道(42)的底部包覆设置有过滤层(43)。
说明书
一种箱式污水过滤装置
技术领域
本发明属于污水处理设备领域，尤其是涉及一种箱式污水过滤装置。
背景技术
污水处理是为使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程。
污水处理按照其作用可分为物理法、生物法和化学法三种。物理法，主要利用物理作用分离污水中的非溶解性物质，在处理过程中不改变化学性质。常用的有重力分离、离心分离、反渗透、气浮等。物理法处理构筑物较简单、经济，污水处理程度要求不高的情况。生物法，利用微生物的新陈代谢功能，将污水中呈溶解或胶体状态的有机物分解氧化为稳定的无机物质，使污水得到净化。常用的有活性污泥法和生物膜法。化学法，是利用化学反应作用来处理或回收污水的溶解物质或胶体物质的方法，多用于工业废水。而现有技术中污水处理装置在实际使用过程中存在设备运行费用较高、也使得污水处理成本较高。
实用新型内容
本实用新型所要解决的技术问题就是在于针对上述现有技术中的不足，提供一种箱式污水过滤装置。
本实用新型解决其技术问题所采用的技术方案是：一种箱式污水处理装置，包括箱体、上盖和推动装置;所述上盖设置于所述箱体的上部，所述箱体的上部设置有加药口，所述箱体的一端设置有进水口，所述箱体的另一端设置有排水口，所述箱体的底部一侧设置有排污口;所述推动装置设置于所述箱体的一侧，所述推动装置包括往返丝杠、丝杠螺母、推动板、单向联轴器和电机;所述丝杠螺母固定在所述箱体侧壁，所述推动板设置在所述箱体的内部，所述往返丝杠与所述推动板连接;所述往返丝杠通过所述单向联轴器与所述电机连接从而带动其在所述丝杠螺母往复运动。
更进一步的，所述单向联轴器与所述往返丝杠之间设置有减速电机。
更进一步的，所述推动板包括第一推拉板、第二推拉板;所述第一推拉板与所述第二推拉板之间通过连接杆连接。
更进一步的，所述连接杆呈交叉状设置有两个，连接杆的交叉点通过铰接连接。
更进一步的，所述箱体的底部设置有清污板，所述清污板的一侧向所述排污口倾斜。
更进一步的，所述清污板向箱体侧壁倾斜的角度为20-40度。
更进一步的，所述排水口的上设置有抽水泵，所述抽水泵通过管道与所述箱体的内部连通，所述管道的底部包覆设置有过滤层。
与现有技术相比，本实用新型的有益效果是：所述箱体上设置有上盖，所述进水口开始往箱体内注污水，当箱体内的污水到达上界限时，通过加药口往箱体内部加药，如絮凝剂;加药完成后，电机启动带动单向联轴器过滤掉反向旋转动作，将正旋转传递至往返丝杠，往返丝杠间歇地在丝杠螺母上正向旋转，往返丝杠移动至终端会自动反向移动，从而实现推动板在箱体内部的推动，使通过加药口进入箱体内的药物，充分搅拌，搅拌完成污水中存在的杂质会沉积于箱体的底部，通过排污口将污水中含有的杂质排出，实现水资源的二次利用，大大降低水资源的浪费。
