申请日2018.07.05
公开(公告)日2019.01.29
IPC分类号E21B41/00; F16F15/04
摘要
本实用新型公开了一种石油开采污泥回注处理装置，其结构包括缓冲装置、指示灯、显示器、控制盒、水管、连接头、操作板、螺丝、机体、处理罐、连接管、观测窗，结构上设有缓冲装置，将缓冲装置安装在设备上后通过缓冲装置内部的缓冲垫进行一次缓冲减震，同时通过主轴带动连接传动杆以及翘杆，通过连接传动杆对挤压杆进行挤压，使得水缸内部的水进行缓冲减震，同时通过翘杆带动弹簧缓冲，由下压柱下压带动传动卡板，通过传动卡板带动齿轮，由齿轮带动移动齿板上移，通过对气压管挤压进行减震，通过气压管防止设备工作时产生的振动反馈于地面，通过地面又传递给设备，造成设备损坏。
权利要求书

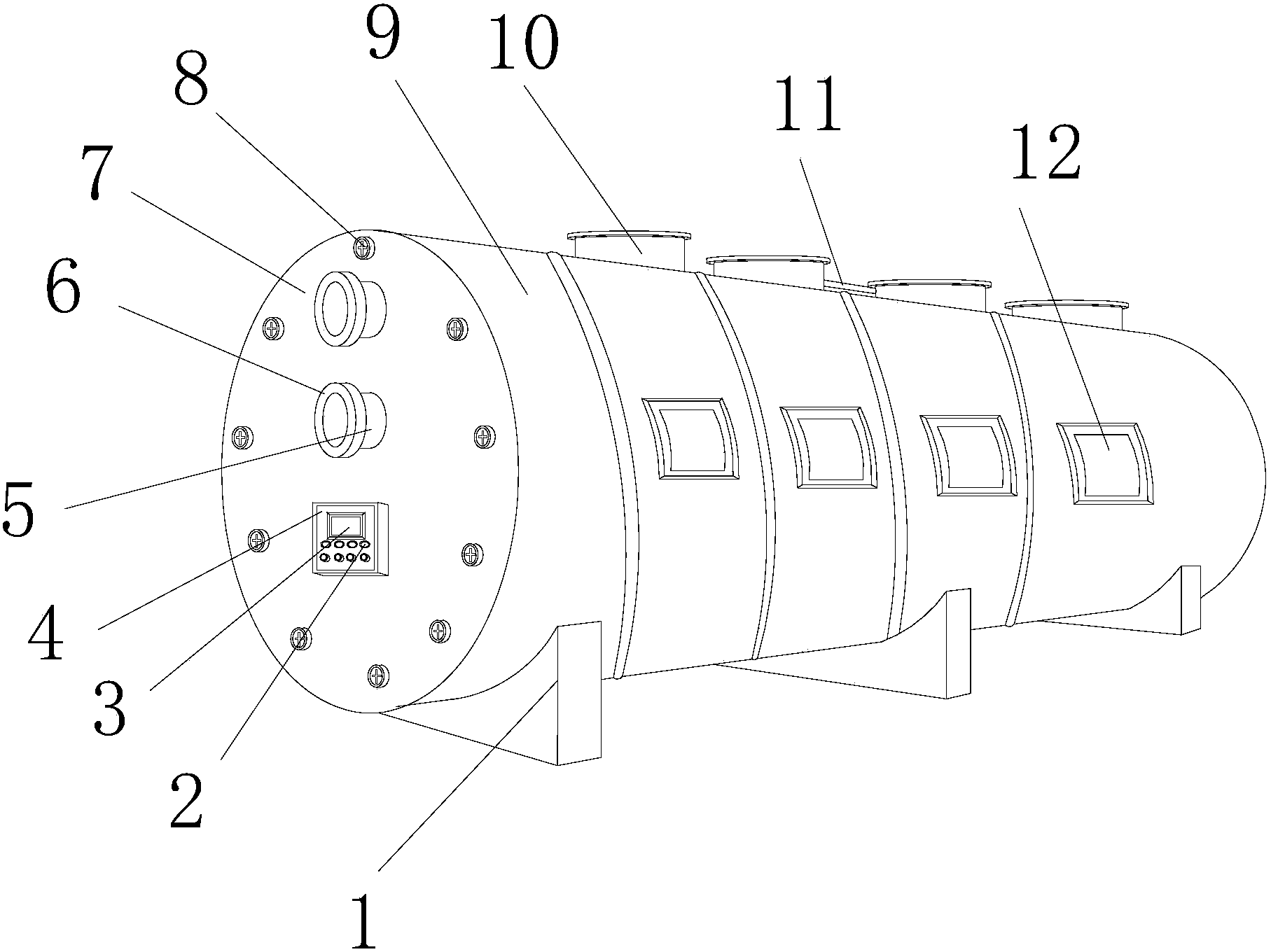

1.一种石油开采污泥回注处理装置，其特征在于：其结构包括缓冲装置(1)、指示灯(2)、显示器(3)、控制盒(4)、水管(5)、连接头(6)、操作板(7)、螺丝(8)、机体(9)、处理罐(10)、连接管(11)、观测窗(12)，所述显示器(3)嵌入安装于控制盒(4)的前表面，所述指示灯(2)位于显示器(3)的下端，所述控制盒(4)嵌入安装于操作板(7)的前表面，所述水管(5)与连接头(6)相连通，所述螺丝(8)与操作板(7)螺纹连接，所述操作板(7)与机体(9)为一体化结构，所述处理罐(10)嵌入安装于机体(9)的上端，所述连接管(11)嵌入安装于处理罐(10)的内部，所述观测窗(12)嵌入安装于机体(9)的前表面，所述观测窗(12)位于处理罐(10)的下端，所述连接头(6)位于控制盒(4)的上端，所述缓冲装置(1)包括翘杆(101)、连接传动杆(102)、固定轴(103)、弹簧(104)、挤压杆(105)、水缸(106)、滑槽(107)、齿轮(108)、移动齿板(109)、外壳(1010)、缓冲垫(1011)、气压管(1012)、下压柱(1013)、传动卡板(1014)、主轴(1015)，所述翘杆(101)与固定轴(103)轴连接，所述连接传动杆(102)与主轴(1015)轴连接，所述主轴(1015)缠绕于下压柱(1013)的外表面，所述水缸(106)嵌入安装于外壳(1010)的内部，所述滑槽(107)与外壳(1010)为一体化结构，所述齿轮(108)嵌入安装于外壳(1010)的内部，所述移动齿板(109)与齿轮(108)相啮合，所述缓冲垫(1011)的下表面与气压管(1012)的上表面相贴合，所述下压柱(1013)嵌入安装于传动卡板(1014)的内部。
2.根据权利要求1所述的一种石油开采污泥回注处理装置，其特征在于：所述缓冲装置(1)的上表面与机体(9)的下表面相贴合。
3.根据权利要求1所述的一种石油开采污泥回注处理装置，其特征在于：所述指示灯(2)嵌入安装于控制盒(4)的前表面。
4.根据权利要求1所述的一种石油开采污泥回注处理装置，其特征在于：所述缓冲垫(1011)的上表面与机体(9)的下表面相贴合。
5.根据权利要求1所述的一种石油开采污泥回注处理装置，其特征在于：所述下压柱(1013)的直径为3cm，高为20cm。
说明书
一种石油开采污泥回注处理装置
技术领域
本实用新型是一种石油开采污泥回注处理装置，属于石油领域。
背景技术
石油开采污泥回注无害化处理设备，目前，环境治理刻不容缓，工厂与城市污水处理后，产生的污泥处理，成了比较棘手的问题，传统的处理方法有填埋，干化后焚烧等方法，填埋方法，造成二次污染，国家已经明令禁止，机械干化后焚烧的方法，一是产生二恶英与二氧化碳等的二次污染，二是处理成本高，不被企业认同，同时还浪费了能源。
现有技术公开了申请号为：CN201410034226.3的一种石油开采污泥回注处理装置，其结构包括无害化处理装置，无害化处理装置通过管道连接有排汽阀门和进汽阀门，排汽阀门和进汽阀门之间依次与脱臭装置，热回收装置，燃气蒸汽锅炉通过管道连接，但是该现有技术减震缓冲不佳，导致设备工作时产生的振动反馈于地面，通过地面又传递给设备，造成设备损坏。
实用新型内容
针对现有技术存在的不足，本实用新型目的是提供一种石油开采污泥回注处理装置，以解决的现有技术减震缓冲不佳，导致设备工作时产生的振动反馈于地面，通过地面又传递给设备，造成设备损坏的问题。
为了实现上述目的，本实用新型是通过如下的技术方案来实现：一种石油开采污泥回注处理装置，其结构包括缓冲装置、指示灯、显示器、控制盒、水管、连接头、操作板、螺丝、机体、处理罐、连接管、观测窗，所述显示器嵌入安装于控制盒的前表面，所述指示灯位于显示器的下端，所述控制盒嵌入安装于操作板的前表面，所述水管与连接头相连通，所述螺丝与操作板螺纹连接，所述操作板与机体为一体化结构，所述处理罐嵌入安装于机体的上端，所述连接管嵌入安装于处理罐的内部，所述观测窗嵌入安装于机体的前表面，所述观测窗位于处理罐的下端，所述连接头位于控制盒的上端，所述缓冲装置包括翘杆、连接传动杆、固定轴、弹簧、挤压杆、水缸、滑槽、齿轮、移动齿板、外壳、缓冲垫、气压管、下压柱、传动卡板、主轴，所述翘杆与固定轴轴连接，所述连接传动杆与主轴轴连接，所述主轴缠绕于下压柱的外表面，所述水缸嵌入安装于外壳的内部，所述滑槽与外壳为一体化结构，所述齿轮嵌入安装于外壳的内部，所述移动齿板与齿轮相啮合，所述缓冲垫的下表面与气压管的上表面相贴合，所述下压柱嵌入安装于传动卡板的内部。
进一步地，所述缓冲装置的上表面与机体的下表面相贴合。
进一步地，所述指示灯嵌入安装于控制盒的前表面。
进一步地，所述缓冲垫的上表面与机体的下表面相贴合。
进一步地，所述下压柱的直径为3cm，高为20cm。
进一步地，所述指示灯的型号为HD16-22F/H，其具有耐高温，使用寿命长的特性。
进一步地，所述显示器的型号为CRT型，具有防潮，抗高温的特性。
有益效果：本实用新型一种石油开采污泥回注处理装置，结构上设有缓冲装置，将缓冲装置安装在设备上后通过缓冲装置内部的缓冲垫进行一次缓冲减震，同时通过主轴带动连接传动杆以及翘杆，通过连接传动杆对挤压杆进行挤压，使得水缸内部的水进行缓冲减震，同时通过翘杆带动弹簧缓冲，由下压柱下压带动传动卡板，通过传动卡板带动齿轮，由齿轮带动移动齿板上移，通过对气压管挤压进行减震，通过气压管防止设备工作时产生的振动反馈于地面，通过地面又传递给设备，造成设备损坏。
