申请日2018.07.05
公开(公告)日2019.01.01
IPC分类号G01N1/14; G01N1/34; G01N33/18
摘要
本实用新型提供了一种排水管道用污水检测过滤机构，包括排水管道、框架和检测机构，排水管道内部固定安装有框架，且框架呈“长方形”，框架顶端固定安装有检测机构，框架右侧固定安装有隔离网，框架内部固定安装有过滤层，检测机构包括吸液杆、抽液机、控制器、通讯模块、污水检测器、蓄电池、太阳能电池板和机身，机身底端固定安装有吸液杆。该种排水管道用污水检测过滤机构能够简单方便快速的进行污水采集检测操作，能够对污水管道的数据进行综合分析并储存，方便出现不符合污水排放的标准时调用检测数据进行复查，并且能够高该种排水管道用污水检测过滤机构的检测精度和缩短污水采集检测的时间。
权利要求书

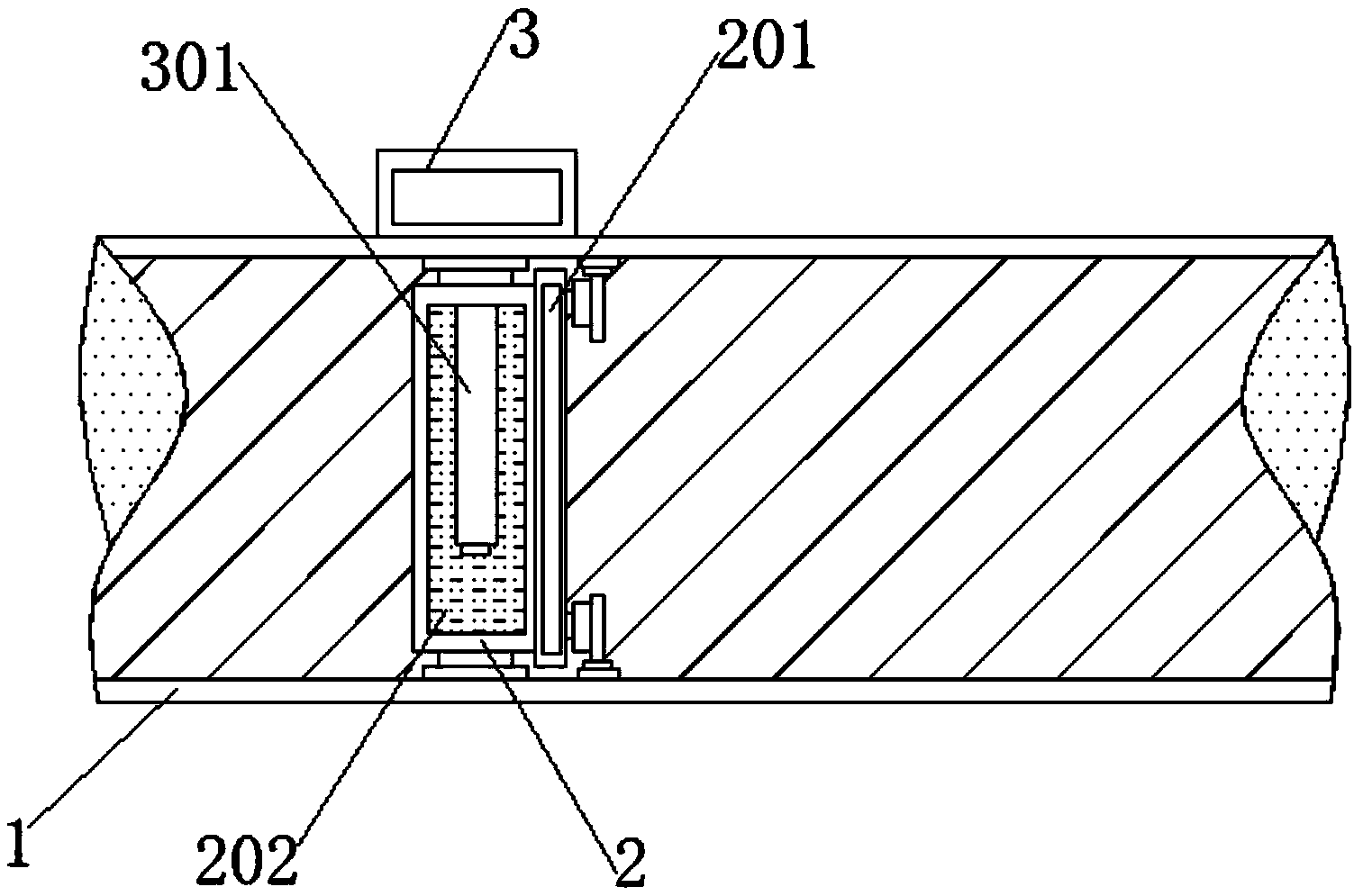

1.一种排水管道用污水检测过滤机构，包括排水管道(1)、框架(2)和检测机构(3)，其特征在于，所述排水管道(1)内部固定安装有框架(2)，且框架(2)呈“长方形”，所述框架(2)顶端固定安装有检测机构(3)，所述框架(2)右侧固定安装有隔离网(201)，所述框架(2)内部固定安装有过滤层(202);
所述检测机构(3)包括吸液杆(301)、抽液机(302)、控制器(303)、通讯模块(304)、污水检测器(305)、蓄电池(306)、太阳能电池板(307)和机身(308)，所述机身(308)底端固定安装有吸液杆(301)，所述机身(308)内部左侧固定安装有控制器(303)，所述机身(308)底端中侧固定安装有抽液机(302)，且抽液机(302)与吸液杆(301)顶端固定连接，所述机身(308)顶端左侧固定安装有通讯模块(304)，所述机身(308)内部中侧固定安装有污水检测器(305)，所述机身(308)内部右侧固定安装有蓄电池(306)，所述机身(308)顶端右侧固定安装有太阳能电池板(307)，且太阳能电池板(307)与蓄电池(306)之间呈电性连接，所述吸液杆(301)内部开孔设置有若干个吸液孔(3011)，所述吸液杆(301)内部固定连接有若干个吸液管(3012)，所述吸液管(3012)一端与吸液孔(3011)固定连接，所述抽液机(302)、控制器(303)、通讯模块(304)和污水检测器(305)均与蓄电池(306)之间呈电性连接。
2.根据权利要求1所述的一种排水管道用污水检测过滤机构，其特征在于，所述抽液机(302)、通讯模块(304)和污水检测器(305)的信号输出端分别与控制器(303)的信号接收端呈信号连接。
3.根据权利要求1所述的一种排水管道用污水检测过滤机构，其特征在于，所述通讯模块(304)的信号输出端与外接设备的信号接收端呈信号连接。
4.根据权利要求1所述的一种排水管道用污水检测过滤机构，其特征在于，所述吸液孔(3011)在吸液管(3012)内呈“十字”状排列，且上下吸液孔(3011)之间间隔三厘米。
5.根据权利要求1所述的一种排水管道用污水检测过滤机构，其特征在于，所述过滤层(202)呈内部中空的“圆柱”形状，且过滤层(202)与吸液杆(301)相互契合。
6.根据权利要求1所述的一种排水管道用污水检测过滤机构，其特征在于，所述污水检测器(305)内部设有储液腔，且储液腔一端与抽液机(302)的抽液出口固定连接。
说明书
一种排水管道用污水检测过滤机构
技术领域
本实用新型涉及污水检测技术领域，具体是一种排水管道用污水检测过滤机构。
背景技术
随着防污、治污力度的不断加大，对于污水的定期抽取检测也越来越严格，然而现有的污水检测模式主要是依靠将污水箱内的污水抽取到检测设备中进行污水检测，但是对地面上的污水排水管道进行检测时，经常出现不容易抽取，且抽取后的污水杂质含量大的问题，因此，对污水检测技术领域带来极大的困扰。
有一篇专利号为CN201520017442.7的专利提供了一种用于检验工业污水含量是否超标的污水检测器，该装置结构简单，安装和维护方便，工作灵敏度高，工作安全可靠，改善了产品工作性能和数据采集方式，大大节省的人力物力，但是该装置采用传统人工操作的方式，易对采集的样本造成污染影响检测精度，无法对污水进行检测，并且排水管道排放不标准的污水无法及时准确地获得定位数据，导致相关人员无法及时到达污水管道排放位置造成污染环境的问题。因此，需要在现有的污水检测的基础上进行进一步研究，提供一种排水管道用污水检测过滤机构。
实用新型内容
本实用新型旨在于解决污水检测装置采用人工方式且易对采集的样本造成污染影响检测精度和无法对污水进行检测的技术问题，提供一种排水管道用污水检测过滤机构，通过设置抽液机、通讯模块和污水检测器等部件，能够简单方便快速的进行污水采集检测操作，能够对污水管道的数据进行综合分析并储存，方便出现不符合污水排放的标准时调用检测数据进行复查，并且能够高该种排水管道用污水检测过滤机构的检测精度和缩短污水采集检测的时间，对于污水检测技术领域具有广泛的实用性。
为实现上述目的，本实用新型提供如下技术方案，一种排水管道用污水检测过滤机构，包括排水管道、框架和检测机构，所述排水管道内部固定安装有框架，且框架呈“长方形”，所述框架顶端固定安装有检测机构，所述框架右侧固定安装有隔离网，所述框架内部固定安装有过滤层，所述检测机构包括吸液杆、抽液机、控制器、通讯模块、污水检测器、蓄电池、太阳能电池板和机身，所述机身底端固定安装有吸液杆，所述机身内部左侧固定安装有控制器，所述机身底端中侧固定安装有抽液机，且抽液机与吸液杆顶端固定连接，所述机身顶端左侧固定安装有通讯模块，所述机身内部中侧固定安装有污水检测器，所述机身内部右侧固定安装有蓄电池，所述机身顶端右侧固定安装有太阳能电池板，且太阳能电池板与蓄电池之间呈电性连接，所述吸液杆内部开孔设置有若干个吸液孔，所述吸液杆内部固定连接有若干个吸液管，所述吸液管一端与吸液孔固定连接，所述抽液机、控制器、通讯模块和污水检测器均与蓄电池之间呈电性连接。
进一步的，所述抽液机、通讯模块和污水检测器的信号输出端分别与控制器的信号接收端呈信号连接。
进一步的，所述通讯模块的信号输出端与外接设备的信号接收端呈信号连接。
进一步的，所述吸液孔在吸液管呈“十字”状排列，且上下吸液孔之间间隔三厘米。
进一步的，所述过滤层呈内部中空的“圆柱”形状，且过滤层与吸液杆相互契合。
进一步的，所述污水检测器内部设有储液腔，且储液腔一端与抽液机的抽液出口固定连接。
本实用新型提供了一种排水管道用污水检测过滤机构，具有以下有益效果：
1、本实用通过抽液机能够简单方便快速的进行污水采集操作，再通过污水检测器对采集到的污水进行检测，工作安全可靠，改善了产品工作性能和数据采集方式，大大节省的人力物力，从而解决了以往污水采集与检测通常采用传统人工操作的方式，导致效率与精度较低的问题。
2、本实用通过通讯模块能够将该种排水管道用污水检测过滤机构检测的数据通过电信号的形式传递给外接设备，从而解决了以往排水管道无法对污水进行检测，导致相关人员无法及时到达污水管道排放位置造成污染环境的问题。
3、本实用通过抽液机产生的吸力对吸液杆周围的污水进行均匀采取，并且通过过滤层能够保护吸液孔不会产生堵塞，从而提高该种排水管道用污水检测过滤机构的检测精度，并且缩短了污水采集检测的时间，解决了现有的污水检测采用人工方式导致中间环节易对采集的样本造成污染影响检测精度的问题。
综上，该种排水管道用污水检测过滤机构能够简单方便快速的进行污水采集检测操作，能够对污水管道的数据进行综合分析并储存，方便出现不符合污水排放的标准时调用检测数据进行复查，并且能够高该种排水管道用污水检测过滤机构的检测精度和缩短污水采集检测的时间。
