申请日2018.07.05
公开(公告)日2018.11.23
IPC分类号C02F9/10
摘要
本发明属于医疗设备技术领域，尤其涉及一种医疗废水处理装置。本发明要解决的技术问题是提供一种能够对废水消毒、杀菌彻底、能够对过滤网进行消毒的医疗废水处理装置。一种医疗废水处理装置，包括有一级处理框、第一封盖、第一注水管、第二封盖、第一螺栓、过滤网、第一管道、支架、消毒处理池、进液管道等;一级处理框底部与消毒处理池顶部之间通过第一管道连通，第一管道安装有第一阀门，第一封盖与一级处理框顶部插装配合，第一封盖顶部两端设有第二螺纹孔，一级处理框顶部两端设有第一螺纹孔。本发明达到能够对废水消毒、杀菌彻底、能够对过滤网进行消毒的效果。
权利要求书

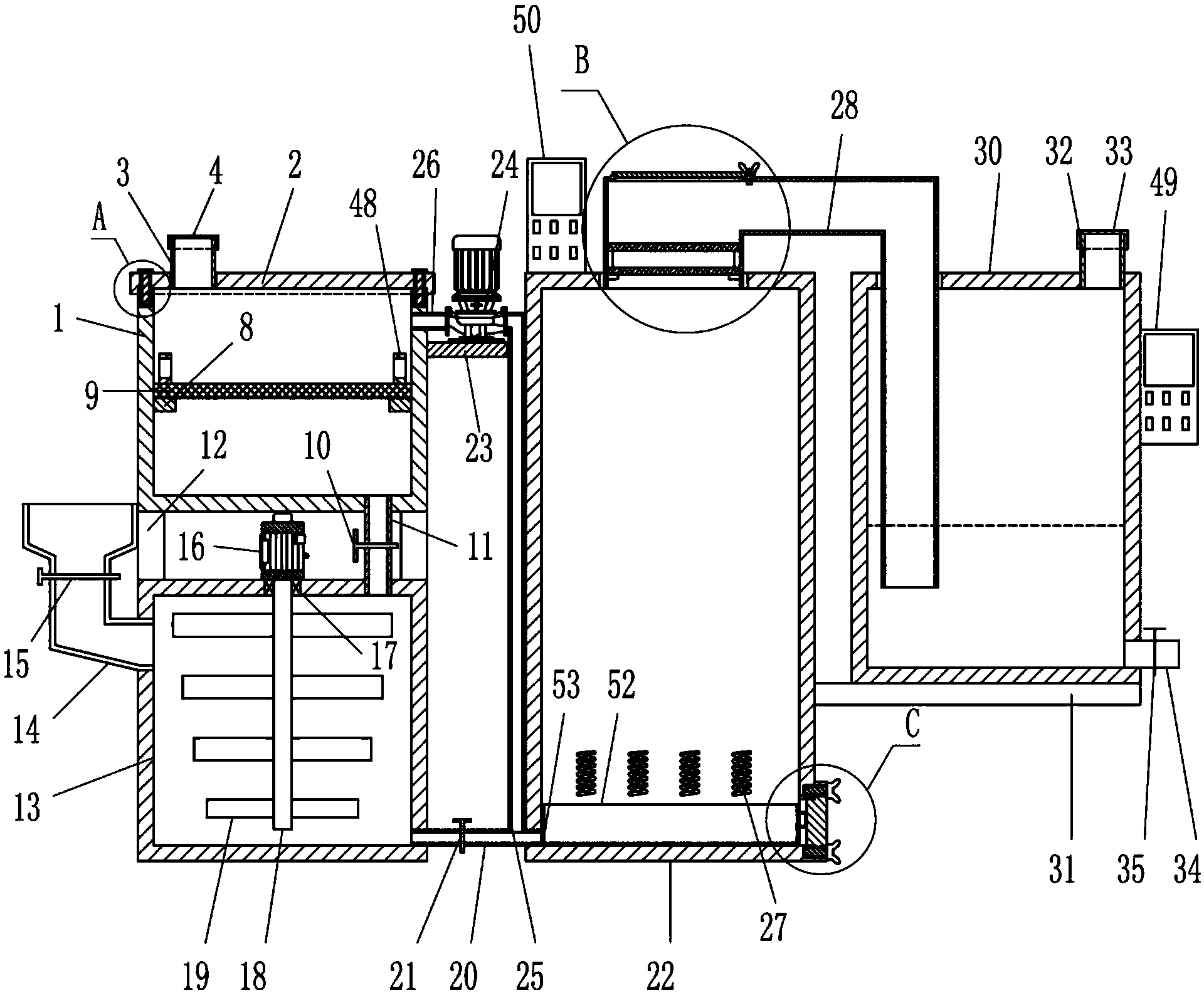

1.一种医疗废水处理装置，其特征在于，包括有一级处理框(1)、第一封盖(2)、第一注水管(3)、第二封盖(4)、第一螺栓(7)、过滤网(9)、第一管道(10)、支架(12)、消毒处理池(13)、进液管道(14)、电机(16)、轴承座(17)、转杆(18)、搅拌杆(19)、连通管(20)、二级处理池(22)、第一固定板(23)、水泵(24)、输水管(26)、抽水管(25)、电热丝(27)、通气管道(28)、活性炭网板(29)、三级处理池(30)、第二固定板(31)、第二注水管(32)、第三封盖(33)和出水管(34);一级处理框(1)通过支架(12)固接于消毒处理池(13)顶部，一级处理框(1)底部与消毒处理池(13)顶部之间通过第一管道(10)连通，第一管道(10)安装有第一阀门(11)，第一封盖(2)与一级处理框(1)顶部插装配合，第一封盖(2)顶部两端设有第二螺纹孔(6)，一级处理框(1)顶部两端设有第一螺纹孔(5)，第一螺纹孔(5)与第二螺纹孔(6)相对应，第一螺栓(7)螺接于第一螺纹孔(5)、第二螺纹孔(6);第一注水管(3)嵌于第一封盖(2)顶部，且第一注水管(3)与一级处理框(1)连通;第二封盖(4)与第一注水管(3)插装配合，一级处理框(1)两内侧固接有第一固定块(8)，过滤网(9)放置于第一固定块(8)顶部，电机(16)固接于消毒处理池(13)顶部，轴承座(17)嵌于消毒处理池(13)顶部;转杆(18)顶部与轴承座(17)枢接，并转杆(18)顶部贯穿轴承座(17)与电机(16)输出端传动连接;多个搅拌杆(19)均匀分布于转杆(18)侧部，进液管道(14)与消毒处理池(13)侧部上端连通，进液管道(14)安装有第二阀门(15)，消毒处理池(13)侧部与二级处理池(22)侧部之间通过连通管(20)连通，连通管(20)安装有第三阀门(21)，多个电热丝(27)均匀分布于二级处理池(22)内侧壁下端，第一固定板(23)固接于一级处理框(1)靠近二级处理池(22)的侧部上端，水泵(24)固接于第一固定板(23)顶部;输水管(26)一端与水泵(24)出水端连通，另一端与一级处理框(1)侧部连通;抽水管(25)一端与水泵(24)抽水端连通，另一端与连通管(20)连通;第二固定板(31)固接于二级处理池(22)侧部，三级处理池(30)固接于第二固定板(31)顶部;通气管道(28)一端与二级处理池(22)顶部连桶，通气管道(28)另一端贯穿三级处理池(30)顶部并延伸入三级处理池(30)内;通气管道(28)内壁设有多个活性碳网板，且活性炭网板(29)位于二级处理池(22)正上方;第二注水管(32)与三级处理池(30)顶部连通，第三封盖(33)与第二注水管(32)插装配合，出水管(34)与三级处理池(30)侧部下端连通，出水管(34)安装有第三阀门(21)。
2.根据权利要求1所述的一种医疗废水处理装置，其特征在于，还包括有第二固定块(36)、盖板(38)、第二螺栓(39)和连接杆(51);第二固定块(36)固接于通气管道(28)两内侧壁，且第二固定块(36)位于二级处理池(22)正上方;多个活性炭网板(29)通过连接杆(51)连接，活性炭网板(29)放置于第二固定块(36)顶部，通气管道(28)顶部设有供活性炭网板(29)出入的打开口(37);盖板(38)一端铰接于打开口(37)一端，盖板(38)另一端设有第三螺纹孔(40);盖板(38)与打开口(37)相对应，通气管道(28)顶部设有第四螺纹孔(41)，第三螺纹孔(40)与第四螺纹孔(41)相对应，第二螺栓(39)螺接于第三螺纹孔(40)、第四螺纹孔(41)。
3.根据权利要求2所述的一种医疗废水处理装置，其特征在于，还包括有沉淀框(52)、T形封板(46)和第三螺栓(45);沉淀框(52)放置于二级处理池(22)内底部，沉淀框(52)侧部设有与连通管(20)相对应的通孔(53)，二级处理池(22)侧部设有供沉淀框(52)出入的出口(47)，T形封板(46)与出口(47)插装配合，T形封板(46)侧部上下两端设有第六螺纹孔(44)，二级处理池(22)侧部设有第五螺纹孔(43)，第五螺纹孔(43)与第六螺纹孔(44)相对应，第三螺栓(45)螺接于第五螺纹孔(43)、第六螺纹孔(44)。
4.根据权利要求3所述的一种医疗废水处理装置，其特征在于，所述沉淀框(52)靠近出口(47)的侧部设有把手(42)。
5.根据权利要求4所述的一种医疗废水处理装置，其特征在于，所述过滤网(9)顶部两端设有拉环(48)。
6.根据权利要求5所述的一种医疗废水处理装置，其特征在于，所述二级处理池(22)顶部设有第二温度传感器(50)，且第二温度传感器(50)感应元件位于二级处理池(22)内;所述三级处理池(30)顶部设有第一温度传感器(49)，且第一温度传感器(49)感应元件位于三级处理池(30)内。
7.根据权利要求6所述的一种医疗废水处理装置，其特征在于，所述进液管道(14)顶端呈喇叭状。
8.根据权利要求7所述的一种医疗废水处理装置，其特征在于，所述第一螺栓(7)、所述第二螺栓(39)、所述第三螺栓(45)均为蝶形螺栓。
说明书
一种医疗废水处理装置
技术领域
本发明属于医疗设备技术领域，尤其涉及一种医疗废水处理装置。
背景技术
目前，医院污水来源及成分复杂，危害性大，来源主要是医院的诊疗室、化验室、病房、洗衣房、X片照相室和手术室等排放的污水。污水中含有大量的病原细菌、病毒和化学药剂，具有空间污染、急性传染和潜伏性传染的特征。如果含有病原微生物的医院污水，不经过消毒处理排放进入城市下水管道或环境水体，往往会造成水体的污染，引发各种疾病及传染病，严重危害人们的身体健康。
中国专利CN207361947U针对已有的现有的医疗废水处理，是在沉淀池是将废水在池中自然沉淀，使废水中的污物沉淀在池中底部，从而便于收集，但这种设备占用面积大，使用很不方便，且过滤效果不好，采用该方法进行医疗废水处理，存在很大的局限性，增加了处理成本，而且沉降效率低的问题，公开了一种医疗废水处理装置，其通过1.该医疗废水处理设备，通过设置第一过滤网、第二过滤网和第三过滤网，可有效地将废水中的杂质过滤出来，通过卡扣连接，然后通过拆卸清理，提高废水处理的工作效率，能有效降低生产成本，提高经济效益，设计先进，集成化程度高。2.该医疗废水处理设备，通过设置微型过滤槽，内部的三层过滤网，高效率的将废水回收，可实现废水和污泥的高效分离，能耗低，生产周期短，通过设置废水浓度传感器，当废水浓度高时，启动第一抽水泵继续进行过滤，设备运行费用低，结构紧凑，占地面积少，操作与维护简便，工人劳动强度低的方式，克服了现有的医疗废水处理，是在沉淀池是将废水在池中自然沉淀，使废水中的污物沉淀在池中底部，从而便于收集，但这种设备占用面积大，使用很不方便，且过滤效果不好，采用该方法进行医疗废水处理，存在很大的局限性，增加了处理成本，而且沉降效率低的问题，但由于消毒池中缺少搅拌装置，从而导致水与消毒液不能够充分融合一起，使得消毒液不能够发挥最大作用，且对水消毒不够彻底，另外，在上述过程取出第一过滤网、第二过滤网，没有先对第一过滤网、第二过滤网先进行消毒就取出，很容易造成环境污染，且能够危害操作人员的身体健康。
目前需要研发一种能够对废水消毒、杀菌彻底、能够对过滤网进行消毒的医疗废水处理装置，来克服现有技术中医疗废水处理装置存在对废水消毒不够彻底、不能够过滤网进行消毒的缺点。
发明内容
本发明为了克服医疗废水处理装置存在对废水消毒不够彻底、不能够过滤网进行消毒的缺点，本发明要解决的技术问题是提供一种能够对废水消毒、杀菌彻底、能够对过滤网进行消毒的医疗废水处理装置。
本发明由以下具体技术手段所达成：
一种医疗废水处理装置，包括有一级处理框、第一封盖、第一注水管、第二封盖、第一螺栓、过滤网、第一管道、支架、消毒处理池、进液管道、电机、轴承座、转杆、搅拌杆、连通管、二级处理池、第一固定板、水泵、输水管、抽水管、电热丝、通气管道、活性炭网板、三级处理池、第二固定板、第二注水管、第三封盖和出水管;一级处理框通过支架固接于消毒处理池顶部，一级处理框底部与消毒处理池顶部之间通过第一管道连通，第一管道安装有第一阀门，第一封盖与一级处理框顶部插装配合，第一封盖顶部两端设有第二螺纹孔，一级处理框顶部两端设有第一螺纹孔，第一螺纹孔与第二螺纹孔相对应，第一螺栓螺接于第一螺纹孔、第二螺纹孔;第一注水管嵌于第一封盖顶部，且第一注水管与一级处理框连通;第二封盖与第一注水管插装配合，一级处理框两内侧固接有第一固定块，过滤网放置于第一固定块顶部，电机固接于消毒处理池顶部，轴承座嵌于消毒处理池顶部;转杆顶部与轴承座枢接，并转杆顶部贯穿轴承座与电机输出端传动连接;多个搅拌杆均匀分布于转杆侧部，进液管道与消毒处理池侧部上端连通，进液管道安装有第二阀门，消毒处理池侧部与二级处理池侧部之间通过连通管连通，连通管安装有第三阀门，多个电热丝均匀分布于二级处理池内侧壁下端，第一固定板固接于一级处理框靠近二级处理池的侧部上端，水泵固接于第一固定板顶部;输水管一端与水泵出水端连通，另一端与一级处理框侧部连通;抽水管一端与水泵抽水端连通，另一端与连通管连通;第二固定板固接于二级处理池侧部，三级处理池固接于第二固定板顶部;通气管道一端与二级处理池顶部连桶，通气管道另一端贯穿三级处理池顶部并延伸入三级处理池内;通气管道内壁设有多个活性碳网板，且活性炭网板位于二级处理池正上方;第二注水管与三级处理池顶部连通，第三封盖与第二注水管插装配合，出水管与三级处理池侧部下端连通，出水管安装有第三阀门。
进一步的，还包括有第二固定块、盖板、第二螺栓和连接杆;第二固定块固接于通气管道两内侧壁，且第二固定块位于二级处理池正上方;多个活性炭网板通过连接杆连接，活性炭网板放置于第二固定块顶部，通气管道顶部设有供活性炭网板出入的打开口;盖板一端铰接于打开口一端，盖板另一端设有第三螺纹孔;盖板与打开口相对应，通气管道顶部设有第四螺纹孔，第三螺纹孔与第四螺纹孔相对应，第二螺栓螺接于第三螺纹孔、第四螺纹孔。
进一步的，还包括有沉淀框、T形封板和第三螺栓;沉淀框放置于二级处理池内底部，沉淀框侧部设有与连通管相对应的通孔，二级处理池侧部设有供沉淀框出入的出口，T形封板与出口插装配合，T形封板侧部上下两端设有第六螺纹孔，二级处理池侧部设有第五螺纹孔，第五螺纹孔与第六螺纹孔相对应，第三螺栓螺接于第五螺纹孔、第六螺纹孔。
进一步的，所述沉淀框靠近出口的侧部设有把手。
进一步的，所述过滤网顶部两端设有拉环。
进一步的，所述二级处理池顶部设有第二温度传感器，且第二温度传感器感应元件位于二级处理池内;所述三级处理池顶部设有第一温度传感器，且第一温度传感器感应元件位于三级处理池内。
进一步的，所述进液管道顶端呈喇叭状。
进一步的，所述第一螺栓、所述第二螺栓、所述第三螺栓均为蝶形螺栓。
与现有技术相比，本发明具有如下有益效果：
本发明达到能够对废水消毒、杀菌彻底、能够对过滤网进行消毒的效果。
1、本发明通过启动电机，使得电机通过转杆带动搅拌杆搅拌消毒水、医疗废水，使得消毒水、过滤的医疗废水能够充分反应，且消毒液能够发挥最大作用，从而使得过滤的医疗废水能够消毒彻底。
2、本发明通过水泵将加热后的医疗废水通入一级处理框中，使得加热的医疗废水能够对过滤网进行杀菌消毒，避免过滤网取出时，过滤网表面、杂质还带有病菌，从而污染环境、危害操作人员身体健康的情况。
3、本发明通过加热丝不断加热医疗废水，从而彻底的杀死医疗废水中的病毒、细菌，并使得医疗废水能够蒸发成水蒸汽，会通过通气管道，进入到三级处理池中，并遇到冷水进行冷凝，以便于处理好的医疗废水的收集。
4、本发明通过沉淀框对医疗废水蒸发遗留下来的沉淀物进行收集，并沉淀框能够从二级处理池中取出，避免了沉淀物在二级处理池中堆积。
