申请日2018.07.05
公开(公告)日2018.11.16
IPC分类号C02F1/00
摘要
本发明公开了一种污水处理用格栅，包括格栅，所述格栅一侧水平设有基板，所述基板两侧均设置有第一固定座，所述基板顶部水平设有传送带，所述传送带两侧均设置有支撑板，所述支撑板顶部设置有挡板，所述传送带一端设置有第二固定座，所述第二固定座顶端设置有滚筒刷，所述格栅一侧设置有第二电机以及滚筒刷一端设置有第一电机。本发明通过采用回转式格栅，并通过第二电机带动格栅循环运转，可以对进入污水处理池内之前的污水进行持续过滤处理，同时，可利用滚筒刷与格栅之间相切，且格栅的运转方向与滚筒刷的转动方向相反，以达到用滚筒刷来清理格栅链上粘附的污染物的目的。
权利要求书

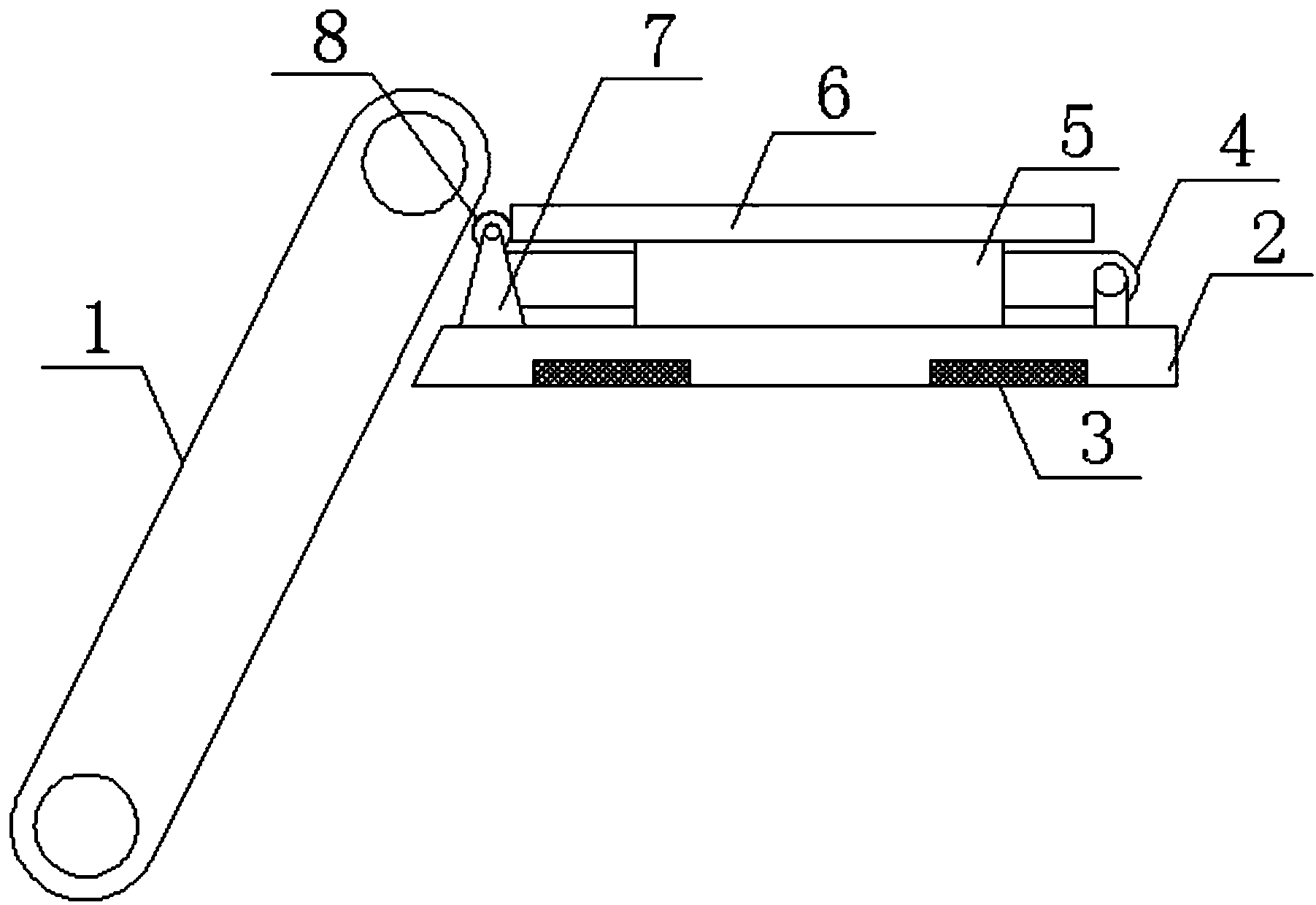

1.一种污水处理用格栅，包括格栅(1)，其特征在于：所述格栅(1)一侧水平设有基板(2)，所述基板(2)两侧均设置有第一固定座(3)，所述基板(2)顶部水平设有传送带(4)，所述传送带(4)两侧均设置有支撑板(5)，所述支撑板(5)顶部设置有挡板(6)，所述传送带(4)一端设置有第二固定座(7)，所述第二固定座(7)顶端设置有滚筒刷(8)，所述格栅(1)一侧设置有第二电机(10)以及滚筒刷(8)一端设置有第一电机(9)。
2.根据权利要求1所述的一种污水处理用格栅，其特征在于：所述格栅(1)与水平地面呈60°倾斜设置。
3.根据权利要求1所述的一种污水处理用格栅，其特征在于：所述支撑板(5)与挡板(6)之间固定连接。
4.根据权利要求1所述的一种污水处理用格栅，其特征在于：所述挡板(6)形状设置为圆弧状。
5.根据权利要求1所述的一种污水处理用格栅，其特征在于：所述滚筒刷(8)与格栅(1)之间相切，且格栅(1)的运转方向与滚筒刷(8)的转动方向相反。
6.根据权利要求1所述的一种污水处理用格栅，其特征在于：所述格栅(1)选用的是回转式格栅。
说明书
一种污水处理用格栅
技术领域
本发明涉及污水处理技术领域，特别涉及一种污水处理用格栅。
背景技术
在污水进入污水处理池内之前，需要初步去除大颗粒污染物，再进一步进行污水处理，现有技术中，对于大颗粒污染物的去除，大多使用一些简易的网兜或者其它用具，其去除大颗粒污染物的效果较差。
因此，发明一种污水处理用格栅来解决上述问题很有必要。
发明内容
本发明的目的在于提供一种污水处理用格栅，通过采用回转式格栅，并通过第二电机带动格栅循环运转，同时，利用滚筒刷来清理格栅链上粘附的污染物，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：一种污水处理用格栅，包括格栅，所述格栅一侧水平设有基板，所述基板两侧均设置有第一固定座，所述基板顶部水平设有传送带，所述传送带两侧均设置有支撑板，所述支撑板顶部设置有挡板，所述传送带一端设置有第二固定座，所述第二固定座顶端设置有滚筒刷，所述格栅一侧设置有第二电机以及滚筒刷一端设置有第一电机。
优选的，所述格栅与水平地面呈60°倾斜设置。
优选的，所述支撑板与挡板之间固定连接。
优选的，所述挡板形状设置为圆弧状。
优选的，所述滚筒刷与格栅之间相切，且格栅的运转方向与滚筒刷的转动方向相反。
优选的，所述格栅选用的是回转式格栅。
本发明的技术效果和优点：
1、通过采用回转式格栅，并通过第二电机带动格栅循环运转，可以对进入污水处理池内之前的污水进行持续过滤处理;
2、通过设有滚筒刷，可利用滚筒刷与格栅之间相切，且格栅的运转方向与滚筒刷的转动方向相反，以达到用滚筒刷来清理格栅链上粘附的污染物的目的;
3、通过设有圆弧状挡板，一方面可防止清理下来的污染物飞溅出去，另一方面可使附着在挡板表面的污染物在自身重力作用下滑落到传送带上。
