申请日2018.07.05
公开(公告)日2018.11.16
IPC分类号C02F1/465; C02F1/461
摘要
本发明涉及一种基于电解气浮的污水处理装置，包括电解池、进水管、排水管、顶板、旋转机构、搅动机构、电解机构和两个支柱，电解机构包括滑板、驱动组件、阴极板、两个清洁组件和两个阳极板，清洁组件包括吊板、伸缩单元、升降板、连接架和清洁单元，搅动机构包括转轴、滑道、两个滑块、两个轴承、两个转动单元和两个搅动单元，该基于电解气浮的污水处理装置通过搅动机构搅动电解池内底部的污水水流，便于底部的悬浮粒子与氢气泡接触，使电解更充分，不仅如此，电解机构在产生氢气泡的同时，由驱动组件通过伸缩单元带动升降板上下移动，使清洁单元清洁阴极板的表面，使阴极板与污水充分接触，保证了电解效率，提高了设备的实用性。
权利要求书

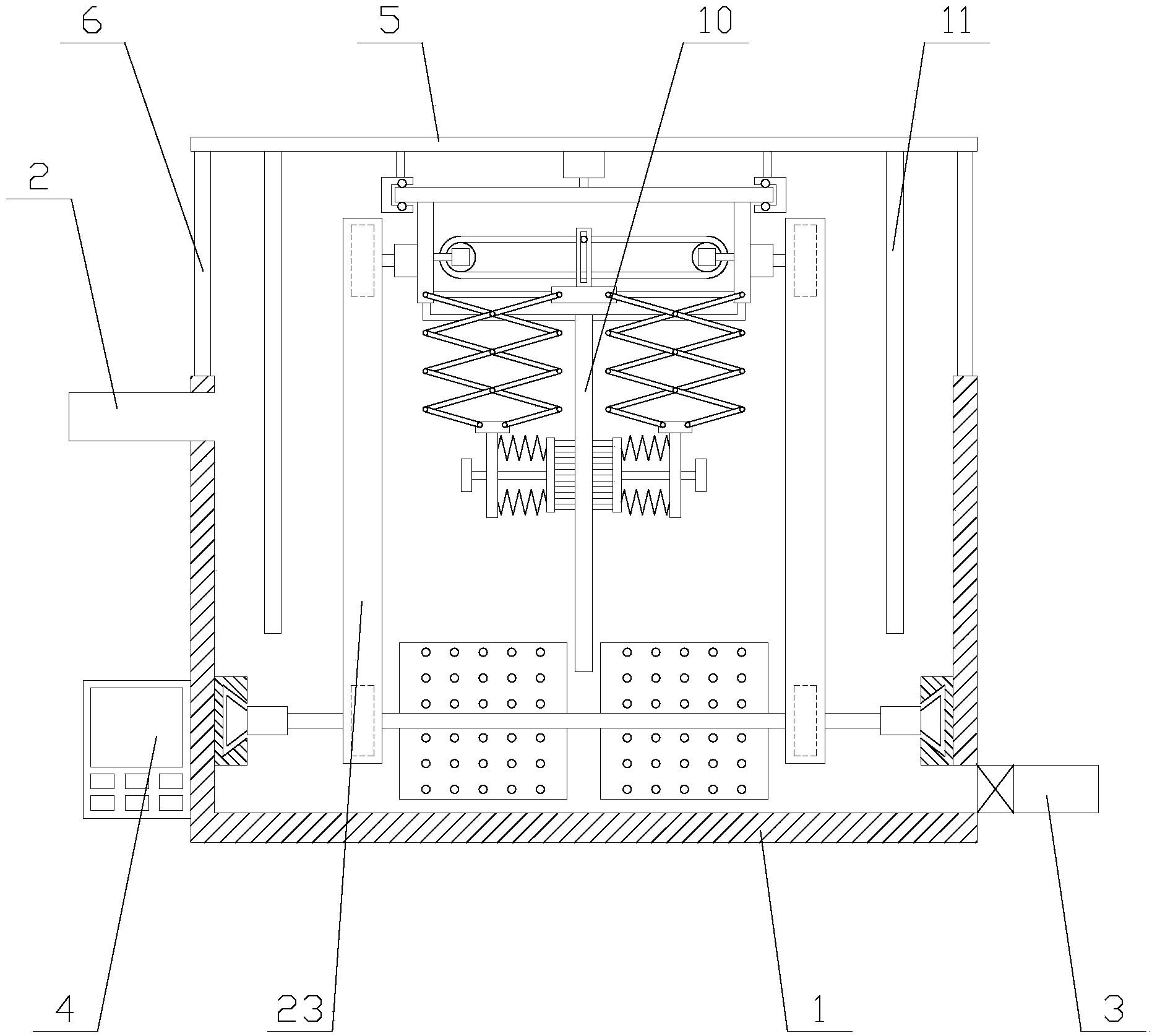

1.一种基于电解气浮的污水处理装置，其特征在于，包括电解池(1)、进水管(2)、排水管(3)、控制器(4)、顶板(5)、旋转机构、搅动机构、电解机构和两个支柱(6)，所述进水管(2)和排水管(3)分别位于电解池(1)的两侧，所述排水管(3)内设有阀门，所述控制器(4)固定在电解池(1)上，所述控制器(4)内设有PLC，所述顶板(5)的两端分别通过两个支柱(6)固定在电解池(1)的上方，所述旋转机构设置在顶板(5)的下方，所述搅动机构设置在电解池(1)内的底部，所述阀门与PLC电连接;
所述旋转机构包括第一电机(7)和转盘(8)，所述第一电机(7)固定在顶板(5)的下方，所述第一电机(7)与PLC电连接，所述第一电机(7)与转盘(8)传动连接;
所述电解机构包括滑板(9)、驱动组件、阴极板(10)、两个清洁组件和两个阳极板(11)，两个阳极板(11)分别固定在顶板(5)的下方的两侧，所述驱动组件与滑板(9)传动连接，两个清洁组件分别位于阴极板(10)的两侧，所述清洁组件包括吊板(12)、伸缩单元、升降板(13)、连接架(14)和清洁单元，所述吊板(12)固定在转盘(8)的下方，所述吊板(12)通过连接架(14)与阴极板(10)固定连接，所述吊板(12)通过伸缩单元与升降板(13)连接，所述清洁单元位于升降板(13)的下方;
所述搅动机构包括转轴(15)、滑道(16)、两个滑块(17)、两个轴承(18)、两个转动单元和两个搅动单元，两个搅动单元分别位于转轴(15)的两侧，所述搅动单元位于两个转动单元之间，所述搅动单元包括若干搅拌板(19)，所述搅拌板(19)固定在转轴(15)上，所述转动单元与转轴(15)传动连接，所述转轴(15)的两端分别设置在两个轴承(18)内，所述轴承(18)与滑块(17)一一对应，所述轴承(18)与滑块(17)固定连接，所述滑道(16)的形状为环形，所述滑道(16)固定在电解池(1)的内壁上，所述滑块(17)与滑道(16)滑动连接;
所述转动单元包括第二电机(20)、驱动轮(21)、传动轮(22)和皮带(23)，所述第二电机(20)固定在吊板(12)上，所述第二电机(20)与PLC电连接，所述第二电机(20)与驱动轮(21)传动连接，所述传动轮(22)套设在转轴(15)上，所述驱动轮(21)通过皮带(23)与传动轮(22)连接。
2.如权利要求1所述的基于电解气浮的污水处理装置，其特征在于，所述伸缩单元包括伸缩架(24)和两个连杆(25)，所述伸缩架(24)的顶端的两侧分别与吊板(12)和滑板(9)铰接，所述伸缩架(24)的底端的两侧分别通过两个连杆(25)与升降板(13)铰接。
3.如权利要求1所述的基于电解气浮的污水处理装置，其特征在于，所述电解机构还包括滑杆(26)，所述滑杆(26)的两端分别与两个吊板(12)固定连接，所述滑板(9)套设在滑杆(26)上。
4.如权利要求1所述的基于电解气浮的污水处理装置，其特征在于，所述驱动组件包括履带(27)、驱动杆(28)、驱动框(29)和两个驱动单元，两个驱动单元通过履带(27)相互连接，所述驱动杆(28)固定在履带(27)上，所述驱动杆(28)位于驱动框(29)的内侧，所述驱动框(29)固定在滑板(9)的上方，所述驱动单元包括第三电机(30)和驱动盘(31)，所述第三电机(30)固定在吊板(12)上，所述第三电机(30)与PLC电连接，所述第三电机(30)与驱动盘(31)传动连接。
5.如权利要求1所述的基于电解气浮的污水处理装置，其特征在于，所述清洁单元包括竖板(32)、清洁板(33)、定向单元、两个弹簧(34)和若干毛刷，所述竖板(32)固定在升降板(13)的下方，所述清洁板(33)位于竖板(32)和阴极板(10)之间，所述清洁板(33)的两端分别通过两个定向单元与竖板(32)连接，所述定向单元位于两个弹簧(34)之间，所述毛刷均匀分布在清洁板(33)的靠近阴极板(10)的一侧，所述弹簧(34)处于压缩状态。
6.如权利要求5所述的基于电解气浮的污水处理装置，其特征在于，所述定向单元包括凸板(35)和定向杆(36)，所述凸板(35)通过定向杆(36)与清洁板(33)固定连接，所述竖板(32)套设在定向杆(36)上。
7.如权利要求1所述的基于电解气浮的污水处理装置，其特征在于，所述滑道(16)为燕尾槽。
8.如权利要求1所述的基于电解气浮的污水处理装置，其特征在于，所述搅拌板(19)上设有若干通孔。
9.如权利要求1所述的基于电解气浮的污水处理装置，其特征在于，所述旋转机构还包括若干支撑架(37)，所述支撑架(37)周向均匀分布在转盘(8)的外周，所述支撑架(37)固定在顶板(5)的下方，所述支撑架(37)的形状为U形，所述转盘(8)位于支撑架(37)的U形开口内。
10.如权利要求9所述的基于电解气浮的污水处理装置，其特征在于，所述支撑架(37)的两侧的内壁上设有凹口，所述凹口内设有滚珠(38)，所述滚珠(38)与凹口相匹配，所述滚珠(38)的球心位于凹口内，所述滚珠(38)抵靠在转盘(8)上。
说明书
一种基于电解气浮的污水处理装置
技术领域
本发明涉及水处理设备领域，特别涉及一种基于电解气浮的污水处理装置。
背景技术
电解气浮是指在污水中通入直流电，污水中在阴极的表面产生大量的直径在18至90微米之间的微小氢气泡，氢气泡与废水中小悬浮粒子相粘附，形成整体密度小于水的“气泡颗粒”复合体，悬浮粒子随气泡一起浮升到水面，形成泡沫浮渣，从而使水中悬浮物得以分离的一种水处理方法，由于电解气浮具有设备简单、管理方便、节约资源、效果良好等特点，电解气浮装置是传统气浮机的理想替代品，已普遍用于工业废水、污水的净化处理中。
但是，现有的电解气浮处理装置在运行时，由于氢气泡主要产生在阴极附近，而阴极与电解池的底部有一定距离，导致阴极产生的气泡无法带动污水内底部的悬浮粒子上浮，此时需要延长电解时间，导致电解效率降低，不仅如此，在长期运行过后，电极板的表面容易结垢，影响了电极板与污水的接触，不仅会导致功耗增加，还会降低电极板周围气泡的产生量，从而导致现有的电解气浮装置实用性降低。
发明内容
本发明要解决的技术问题是：为了克服现有技术的不足，提供一种基于电解气浮的污水处理装置。
本发明解决其技术问题所采用的技术方案是：一种基于电解气浮的污水处理装置，包括电解池、进水管、排水管、控制器、顶板、旋转机构、搅动机构、电解机构和两个支柱，所述进水管和排水管分别位于电解池的两侧，所述排水管内设有阀门，所述控制器固定在电解池上，所述控制器内设有PLC，所述顶板的两端分别通过两个支柱固定在电解池的上方，所述旋转机构设置在顶板的下方，所述搅动机构设置在电解池内的底部，所述阀门与PLC电连接;
所述旋转机构包括第一电机和转盘，所述第一电机固定在顶板的下方，所述第一电机与PLC电连接，所述第一电机与转盘传动连接;
所述电解机构包括滑板、驱动组件、阴极板、两个清洁组件和两个阳极板，两个阳极板分别固定在顶板的下方的两侧，所述驱动组件与滑板传动连接，两个清洁组件分别位于阴极板的两侧，所述清洁组件包括吊板、伸缩单元、升降板、连接架和清洁单元，所述吊板固定在转盘的下方，所述吊板通过连接架与阴极板固定连接，所述吊板通过伸缩单元与升降板连接，所述清洁单元位于升降板的下方;
所述搅动机构包括转轴、滑道、两个滑块、两个轴承、两个转动单元和两个搅动单元，两个搅动单元分别位于转轴的两侧，所述搅动单元位于两个转动单元之间，所述搅动单元包括若干搅拌板，所述搅拌板固定在转轴上，所述转动单元与转轴传动连接，所述转轴的两端分别设置在两个轴承内，所述轴承与滑块一一对应，所述轴承与滑块固定连接，所述滑道的形状为环形，所述滑道固定在电解池的内壁上，所述滑块与滑道滑动连接;
所述转动单元包括第二电机、驱动轮、传动轮和皮带，所述第二电机固定在吊板上，所述第二电机与PLC电连接，所述第二电机与驱动轮传动连接，所述传动轮套设在转轴上，所述驱动轮通过皮带与传动轮连接。
作为优选，为了控制升降板的移动，所述伸缩单元包括伸缩架和两个连杆，所述伸缩架的顶端的两侧分别与吊板和滑板铰接，所述伸缩架的底端的两侧分别通过两个连杆与升降板铰接。
作为优选，为了实现滑板的平稳移动，所述电解机构还包括滑杆，所述滑杆的两端分别与两个吊板固定连接，所述滑板套设在滑杆上。
作为优选，为了驱动滑板往复移动，所述驱动组件包括履带、驱动杆、驱动框和两个驱动单元，两个驱动单元通过履带相互连接，所述驱动杆固定在履带上，所述驱动杆位于驱动框的内侧，所述驱动框固定在滑板的上方，所述驱动单元包括第三电机和驱动盘，所述第三电机固定在吊板上，所述第三电机与PLC电连接，所述第三电机与驱动盘传动连接。
作为优选，为了清除阴极板表面的污垢，所述清洁单元包括竖板、清洁板、定向单元、两个弹簧和若干毛刷，所述竖板固定在升降板的下方，所述清洁板位于竖板和阴极板之间，所述清洁板的两端分别通过两个定向单元与竖板连接，所述定向单元位于两个弹簧之间，所述毛刷均匀分布在清洁板的靠近阴极板的一侧，所述弹簧处于压缩状态。
作为优选，为了实现清洁板与竖板的同步移动，所述定向单元包括凸板和定向杆，所述凸板通过定向杆与清洁板固定连接，所述竖板套设在定向杆上。
作为优选，为了实现转轴的平稳转动，所述滑道为燕尾槽。
作为优选，为了加强污水的对流，所述搅拌板上设有若干通孔。
作为优选，为了实现对转盘的辅助支撑，所述旋转机构还包括若干支撑架，所述支撑架周向均匀分布在转盘的外周，所述支撑架固定在顶板的下方，所述支撑架的形状为U形，所述转盘位于支撑架的U形开口内。
作为优选，为了减小转盘旋转所受的摩擦力，所述支撑架的两侧的内壁上设有凹口，所述凹口内设有滚珠，所述滚珠与凹口相匹配，所述滚珠的球心位于凹口内，所述滚珠抵靠在转盘上。
本发明的有益效果是，该基于电解气浮的污水处理装置通过搅动机构搅动电解池内底部的污水水流，便于底部的悬浮粒子与氢气泡接触，使电解更充分，与现有的搅动机构相比，该搅动机构搅动范围更广，不仅如此，电解机构在产生氢气泡的同时，由驱动组件通过伸缩单元带动升降板上下移动，使清洁单元清洁阴极板的表面，使阴极板与污水充分接触，保证了电解效率，与现有的电解机构相比，该电解结构具有自动清洁功能，且清洁更彻底，从而提高了设备的实用性。
