申请日2018.07.05
公开(公告)日2018.10.30
IPC分类号C02F9/10
摘要
本发明公开了一种污水处理装置，包括管道，所述管道内部设有上盖板，所述上盖板顶部设有提把，所述上盖板底部设有连接杆，所述连接杆底部设有下底板，所述连接杆一侧设有滤网，所述滤网一侧设有石灰层，所述石灰层一侧设有活性炭层，所述下底板底部设有卡槽，所述活性炭层一侧设有限流板，所述限流板内侧设有加热管，所述加热管顶部设有蓄电池。本发明通过设有下底板，污水中的大部分杂质会被滤网过滤掉，杂质在滤网表面堆积后因为自身重力，杂质会掉落到收集槽内部，初步过滤后的污水先经过石灰层进行初步杀菌，石灰层内部的石灰遇水后会升温，增加杀菌效果，然后利用活性炭层吸收污水中的异味和细小杂质。
权利要求书

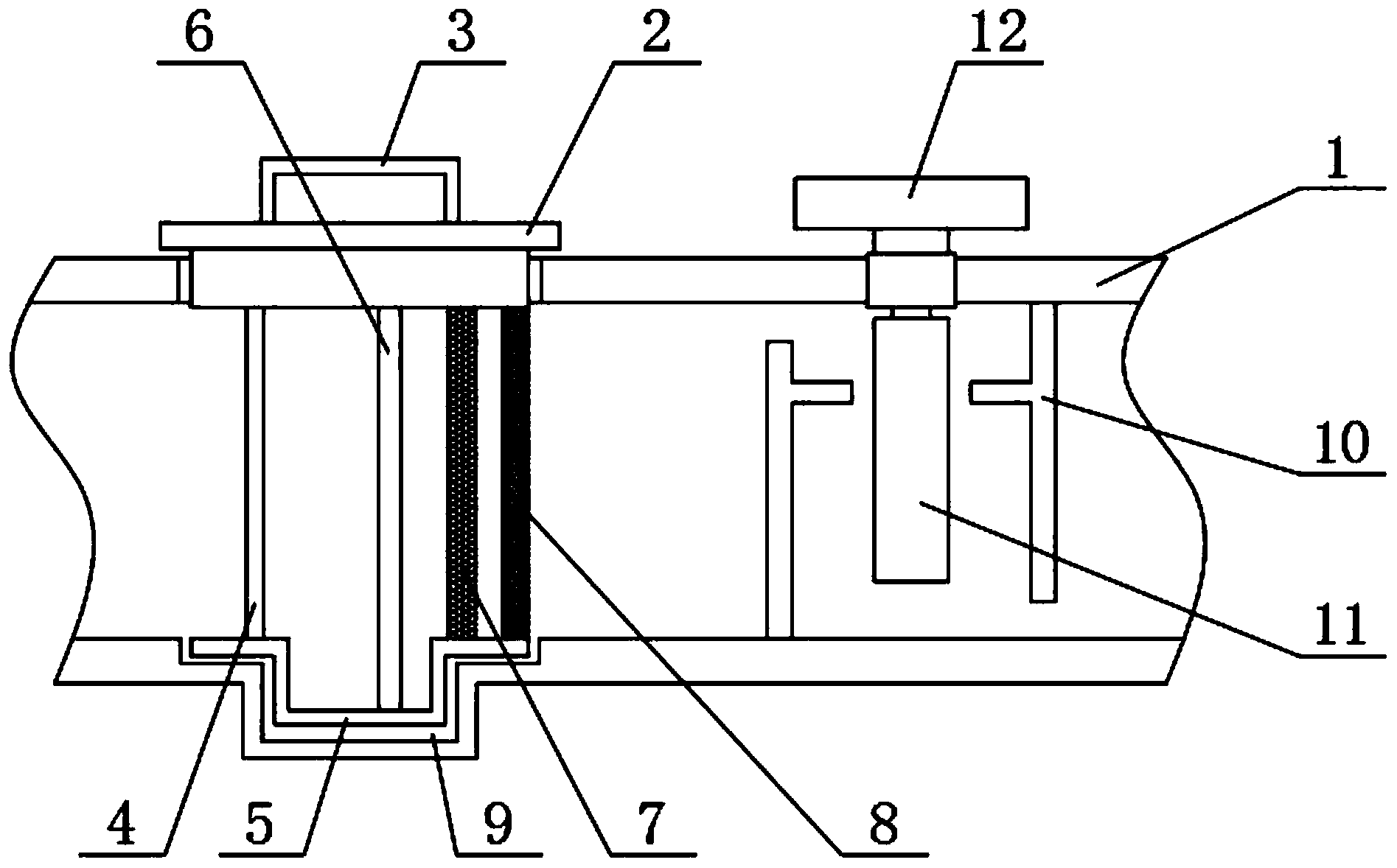

1.一种污水处理装置，包括管道(1)，其特征在于：所述管道(1)内部设有上盖板(2)，所述上盖板(2)顶部设有提把(3)，所述上盖板(2)底部设有连接杆(4)，所述连接杆(4)底部设有下底板(5)，所述连接杆(4)一侧设有滤网(6)，所述滤网(6)一侧设有石灰层(7)，所述石灰层(7)一侧设有活性炭层(8)，所述下底板(5)底部设有卡槽(9)，所述活性炭层(8)一侧设有限流板(10)，所述限流板(10)内侧设有加热管(11)，所述加热管(11)顶部设有蓄电池(12)。
2.根据权利要求1所述的一种污水处理装置，其特征在于：所述上盖板(2)和提把(3)固定连接，所述上盖板(2)通过连接杆(4)与下底板(5)固定连接。
3.根据权利要求1所述的一种污水处理装置，其特征在于：所述滤网(6)顶端与上盖板(2)固定连接，所述滤网(6)底端与下底板(5)固定连接。
4.根据权利要求1所述的一种污水处理装置，其特征在于：所述下底板(5)内侧设有收集槽，所述下底板(5)与卡槽(9)相匹配。
5.根据权利要求1所述的一种污水处理装置，其特征在于：所述加热管(11)内部设有加热丝，所述加热丝与蓄电池(12)电性连接。
说明书
一种污水处理装置
技术领域
本发明涉及污水处理领域，特别涉及一种污水处理装置。
背景技术
因为淡水资源的减少，污水处理是现代社会急需解决的重要难题，污水处理时，需要持续性的对污水进行过滤，如果使用滤网过滤的话，滤网堵塞会时过滤效果会变差。
因此，发明一种污水处理装置来解决上述问题很有必要。
发明内容
本发明的目的在于提供一种污水处理装置，污水中的大部分杂质会被滤网过滤掉，杂质在滤网表面堆积后因为自身重力，杂质会掉落到收集槽内部，初步过滤后的污水先经过石灰层进行初步杀菌，石灰层内部的石灰遇水后会升温，增加杀菌效果，然后利用活性炭层吸收污水中的异味和细小杂质，保证过滤的高效性，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：一种污水处理装置，包括管道，所述管道内部设有上盖板，所述上盖板顶部设有提把，所述上盖板底部设有连接杆，所述连接杆底部设有下底板，所述连接杆一侧设有滤网，所述滤网一侧设有石灰层，所述石灰层一侧设有活性炭层，所述下底板底部设有卡槽，所述活性炭层一侧设有限流板，所述限流板内侧设有加热管，所述加热管顶部设有蓄电池。
优选的，所述上盖板和提把固定连接，所述上盖板通过连接杆与下底板固定连接。
优选的，所述滤网顶端与上盖板固定连接，所述滤网底端与下底板固定连接。
优选的，所述下底板内侧设有收集槽，所述下底板与卡槽相匹配。
优选的，所述加热管内部设有加热丝，所述加热丝与蓄电池电性连接。
本发明的技术效果和优点：
1、本发明通过设有下底板，污水中的大部分杂质会被滤网过滤掉，杂质在滤网表面堆积后因为自身重力，杂质会掉落到收集槽内部，初步过滤后的污水先经过石灰层进行初步杀菌，石灰层内部的石灰遇水后会升温，增加杀菌效果，然后利用活性炭层吸收污水中的异味和细小杂质，保证过滤的高效性;
2、本发明通过设有限流板，蓄电池为加热管内部的加热丝提供电力，加热丝通电后发热，将过滤后的污水进行加热处理，限流板对污水限流后，增加污水的杀菌效果，当收集槽内部的杂质过多时，通过提把将整个过滤装置提起，对整个过滤装置进行清洗和更换，然后将过滤装置放回原处，方便过滤的持续性。
