申请号CN201821049456
申请日2018.07.04
公开(公告)号CN208660525U
公开(公告)日2019.03.29
IPC分类号B01D29/56; B01D29/03
摘要
本实用新型公开了一种便于更换的污水过滤管，包括排污管，所述排污管底部螺纹连接有连接管，所述连接管内壁上部设置有搭接圈台，所述搭接圈台与连接管一体化成型，所述搭接圈台上搭接有T型过滤筒，所述T型过滤筒底部固定连接有一级过滤网。本实用新型通过将排污管和连接管采用螺纹紧固连接的方式，便于后期进行拆装，由于将T型过滤筒和过滤管进行螺纹连接，并且在T型过滤筒搭接在连接管的搭接圈台上，提供过滤效果，并且在T型过滤筒和过滤管底部分别固定连接有一级过滤网和二级过滤网，提高污水过滤效果，较为实用，适合广泛推广与使用。
权利要求书

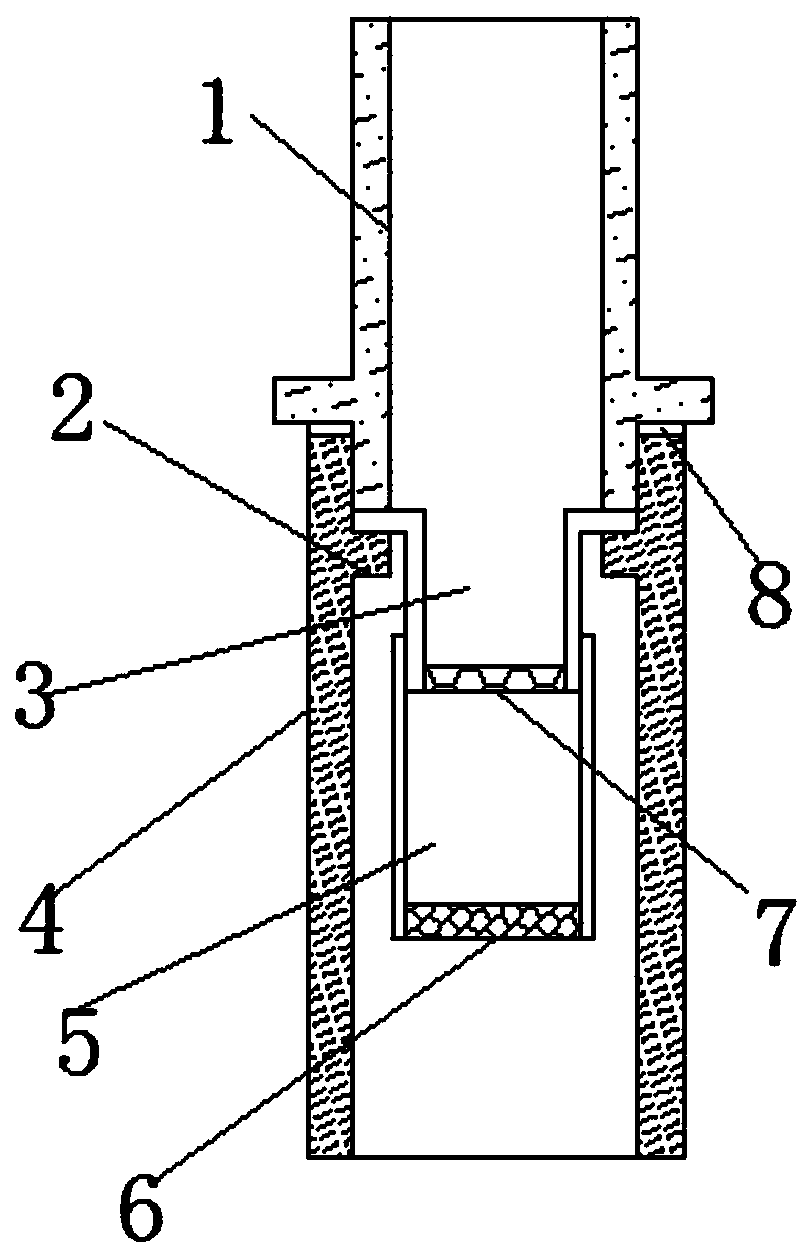

1.一种便于更换的污水过滤管，包括排污管(1)，其特征在于：所述排污管(1)底部螺纹连接有连接管(4)，所述连接管(4)内壁上部设置有搭接圈台(2)，所述搭接圈台(2)与连接管(4)一体化成型，所述搭接圈台(2)上搭接有T型过滤筒(3)，所述T型过滤筒(3)底部固定连接有一级过滤网(7)，所述T型过滤筒(3)底部外壁螺纹连接有过滤管(5)，所述过滤管(5)底部螺纹连接有二级过滤网(6)，所述排污管(1)下端外壁开设有紧固螺纹(10)，位于搭接圈台(2)上部的连接管(4)内壁开设有内螺纹(9)。
2.根据权利要求1所述的便于更换的污水过滤管，其特征在于：所述连接管(4)顶部和排污管(1)连接处套有密封圈垫(8)。
3.根据权利要求1所述的便于更换的污水过滤管，其特征在于：所述排污管(1)底部与T型过滤筒(3)顶部贴合。
4.根据权利要求1所述的便于更换的污水过滤管，其特征在于：所述搭接圈台(2)的内圈直径大于过滤管(5)的直径。
5.根据权利要求1所述的便于更换的污水过滤管，其特征在于：所述一级过滤网(7)为10目，且二级过滤网(6)为20目。
说明书
一种便于更换的污水过滤管
技术领域
本实用新型涉及污水处理领域，特别涉及一种便于更换的污水过滤管。
背景技术
目前，污水处理为使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程，污水处理被广泛应用于建筑、农业，交通、能源、石化、环保、城市景观、医疗和餐饮等各个领域，也越来越多地走进寻常百姓的日常生活，在日常生活中，在污水排泄的过程中往往导致污水管堵塞，现有污水管堵塞后处理方式复杂，拆卸步骤繁琐，不易更换，不利于推广。因此，我们提出一种便于更换的污水过滤管。
实用新型内容
本实用新型的主要目的在于提供一种便于更换的污水过滤管，可以有效解决背景技术中的问题。
为实现上述目的，本实用新型采取的技术方案为：
一种便于更换的污水过滤管，包括排污管，所述排污管底部螺纹连接有连接管，所述连接管内壁上部设置有搭接圈台，所述搭接圈台与连接管一体化成型，所述搭接圈台上搭接有T型过滤筒，所述T型过滤筒底部固定连接有一级过滤网，所述T型过滤筒底部外壁螺纹连接有过滤管，所述过滤管底部螺纹连接有二级过滤网，所述排污管下端外壁开设有紧固螺纹，位于搭接圈台上部的连接管内壁开设有内螺纹。
进一步的，所述连接管顶部和排污管连接处套有密封圈垫。
进一步的，所述排污管底部与T型过滤筒顶部贴合。
进一步的，所述搭接圈台的内圈直径大于过滤管的直径。
进一步的，所述一级过滤网为10目，且二级过滤网为20目。
与现有技术相比，本实用新型具有如下有益效果：
1.本实用新型的便于更换的污水过滤管，通过将排污管和连接管采用螺纹紧固连接的方式，便于后期进行拆装。
2.本实用新型的便于更换的污水过滤管，由于将T型过滤筒和过滤管进行螺纹连接，并且在T型过滤筒搭接在连接管的搭接圈台上，提供过滤效果，并且在T型过滤筒和过滤管底部分别固定连接有一级过滤网和二级过滤网，提高污水过滤效果。
