申请日2018.07.05
公开(公告)日2018.11.13
IPC分类号G01F23/04; G01N1/10
摘要
本发明提供了一种用于污水处理设施的流体相位测量及采样装置。该装置包括卷尺式牵拉部件、采样筒、放样部件、上向流部件;卷尺式牵拉部件设在待测流体上方;采样筒由透明材质构成，两端开口，顶端与吊绳连接，采样筒的高度方向上间隔固定距离均匀设有多个取样孔;放样部件数量与取样孔数量对应，各放样部件分别与各取样孔连接，依次包括与取样孔连接的短管、与短管连接的软管和设在软管上并能控制软管放样的调节器;上向流部件密封安装在采样筒底端，流体仅能够经由上向流部件自下而上流向采样筒。该装置可在待测设施内的不同纵深、不同水平面进行移动式的相位测量及纵深采样，可快速诊断各相位特征及分界面。
权利要求书
1.一种用于污水处理设施的流体相位测量及采样装置，其特征在于，
所述流体相位测量及采样装置包括卷尺式牵拉部件、采样筒、放样部件、上向流部件;
所述卷尺式牵拉部件经由移动式支架设在待测流体上方，包括带刻度的吊绳和能够控制所述吊绳收放的卷绳盘;
所述采样筒由透明材质构成，两端开口，顶端与所述吊绳连接，所述采样筒的高度方向上间隔固定距离均匀设有多个取样孔;
所述放样部件数量与所述取样孔数量对应，各所述放样部件分别与各所述取样孔连接，依次包括与所述取样孔连接的短管、与所述短管连接的软管和设在所述软管上并能控制所述软管放样的调节器;
所述上向流部件密封安装在所述采样筒的底端，流体仅能够经由所述上向流部件自下而上流向所述采样筒。
2.根据权利要求1所述的流体相位测量及采样装置，其特征在于，
所述采样筒为一体成型或者由2个以上筒状部经由连接器串接而成。
3.根据权利要求1或2所述的流体相位测量及采样装置，其特征在于，
所述采样筒与所述上向流部件螺纹密封连接。
4.根据权利要求1或2所述的流体相位测量及采样装置，其特征在于，
所述采样筒采用有机玻璃管。
5.根据权利要求1或2所述的流体相位测量及采样装置，其特征在于，
各所述取样孔位于所述采样筒侧壁的同一条母线上，且间隔距离为20cm～50cm。
6.根据权利要求1或2所述的流体相位测量及采样装置，其特征在于，
所述调节器为止水夹。
7.根据权利要求6所述的流体相位测量及采样装置，其特征在于，
所述调节器为弹簧止水夹。
8.根据权利要求1或2所述的流体相位测量及采样装置，其特征在于，
所述上向流部件为单向阀。
9.根据权利要求1或2所述的流体相位测量及采样装置，其特征在于，
所述采样筒的上端开有连接孔，所述吊绳直接系在所述连接孔上或通过吊钩钩挂在所述连接孔上。
10.根据权利要求1或2所述的流体相位测量及采样装置，其特征在于，
所述流体相位测量及采样装置还包括设在所述采样筒底端的底端配重部件。
说明书
一种用于污水处理设施的流体相位测量及采样装置
技术领域
本发明涉及污水处理领域，特别涉及一种用于污水处理设施的流体相位测量及采样装置。
背景技术
随着社会的迅速发展，对水体的污染也日趋广泛和严重。对于保护环境来说，污水处理技术是采用各种方法将污水中所含有的污染物分离出来，或将其转化为无害和稳定的物质，从而使污水得到净化。大多数污水处理设备或反应所需空间均需依靠一定的污水处理水工设施(池)，获得这些池内的流体相位特征以及对池内流体样本进行采样分析在整个污水处理过程中至关重要。
目前已有超声波液位计、泥位计等仪表或手工泥位计的应用，用于测量设施内的泥水等流体深度，但数据传输精确性差，特别是当待测设施内的流体浊度高时，影响超声测量，且仪表采用固定安装，不可移动测量，且难以实现针对流体的同步测量与取样的多功能性。
因此需要一种能不受流体浊度限制、可移动测量和具备同步测量与取样功能的测量装置。
发明内容
本发明要解决的技术问题是提供一种流体相位测量及采样装置，该装置可在待测设施内的不同纵深、不同水平面进行移动式相位测量及纵深采样，可快速诊断各相位特征及分界面。

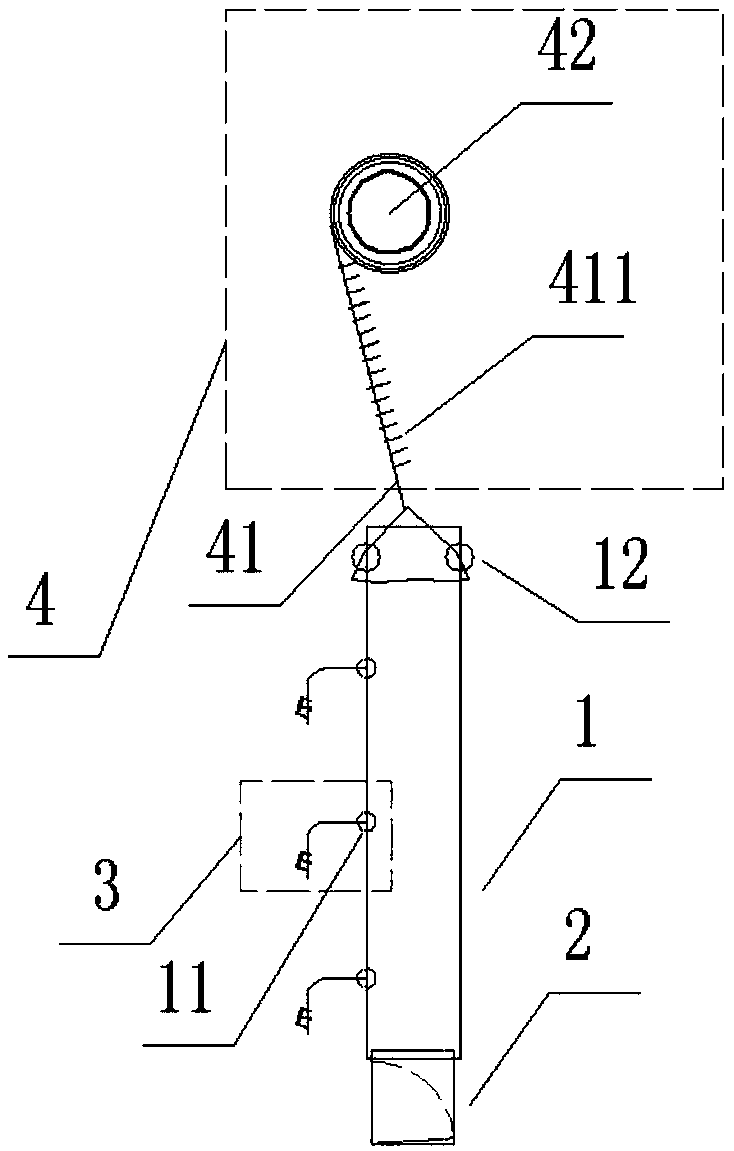

为了解决上述技术问题，本发明提供一种流体相位测量及采样装置，所述流体相位测量及采样装置包括卷尺式牵拉部件、采样筒、放样部件、上向流部件;所述卷尺式牵拉部件经由移动式支架设在待测流体上方，包括带刻度的吊绳和能够控制所述吊绳收放的卷绳盘;所述采样筒由透明材质构成，两端开口，顶端与所述吊绳连接，所述采样筒的高度方向上间隔固定距离均匀设有多个取样孔;所述放样部件数量与所述取样孔数量对应，各所述放样部件分别与各所述取样孔连接，依次包括与所述取样孔连接的短管、与所述短管连接的软管和设在所述软管上并能控制所述软管放样的调节器;所述上向流部件密封安装在所述采样筒的底端，流体仅能够经由所述上向流部件自下而上流向所述采样筒。
优选地，所述采样筒为一体成型或者由2个以上筒状部经由连接器串接而成。
优选地，所述采样筒与所述上向流部件螺纹密封连接。
优选地，所述采样筒采用有机玻璃管。
优选地，各所述取样孔位于所述采样筒侧壁的同一条母线上，且间隔距离为20cm～50cm。
优选地，所述调节器为止水夹。
优选地，所述调节器为弹簧止水夹。
优选地，所述上向流部件为单向阀。
优选地，所述采样筒的上端开有连接孔，所述吊绳直接系在所述连接孔上或通过吊钩钩挂在所述连接孔上。
优选地，所述流体相位测量及采样装置还包括设在所述采样筒底端的底端配重部件。
根据本发明的流体相位测量及深度采样装置，可在待测设施内的不同纵深、不同水平截面进行移动式的流体相位测量及纵深采样，移动式测量可快速诊断待测设施内的不同相位(如泥相/水相)特征及分界面，如泥水分界面、泥层位置、泥层深度、水层高度等;纵深采样以便为后续实验室检测分析提供样品源。
应当理解，前述大体的描述和后续详尽的描述均为示例性说明和解释，并不应当用作对本发明所要求保护内容的限制。
