申请日2018.07.05
公开(公告)日2018.11.23
IPC分类号C02F1/00; B02C19/00
摘要
本发明涉及污水处理技术领域，尤其涉及一种扰流防堵塞的污水处理装置。本发明要解决的技术问题是污水中残渣的颗粒大小不能够进行改变。为了解决上述技术问题，本发明提供了一种扰流防堵塞的污水处理装置，包括底座，所述底座顶部的两侧均通过竖板分别顶板底部的两侧固定连接，所述顶板上设置有扰流装置，所述底座内开设的安装腔内设置有防堵装置，所述防堵装置的顶部通过疏通管与扰流装置的底部连接。本发明通过对扰流装置的改进，当驱动电机启动时，能够使弧形扰流板对杂质进行粉碎，从而能够改变改变杂质的颗粒大小，防止其出现堵塞的现象，通过传动杆能够使传动U杆带动L形杆转动，从而排污箱会晃动，能够提高排污箱的排污效率。
权利要求书

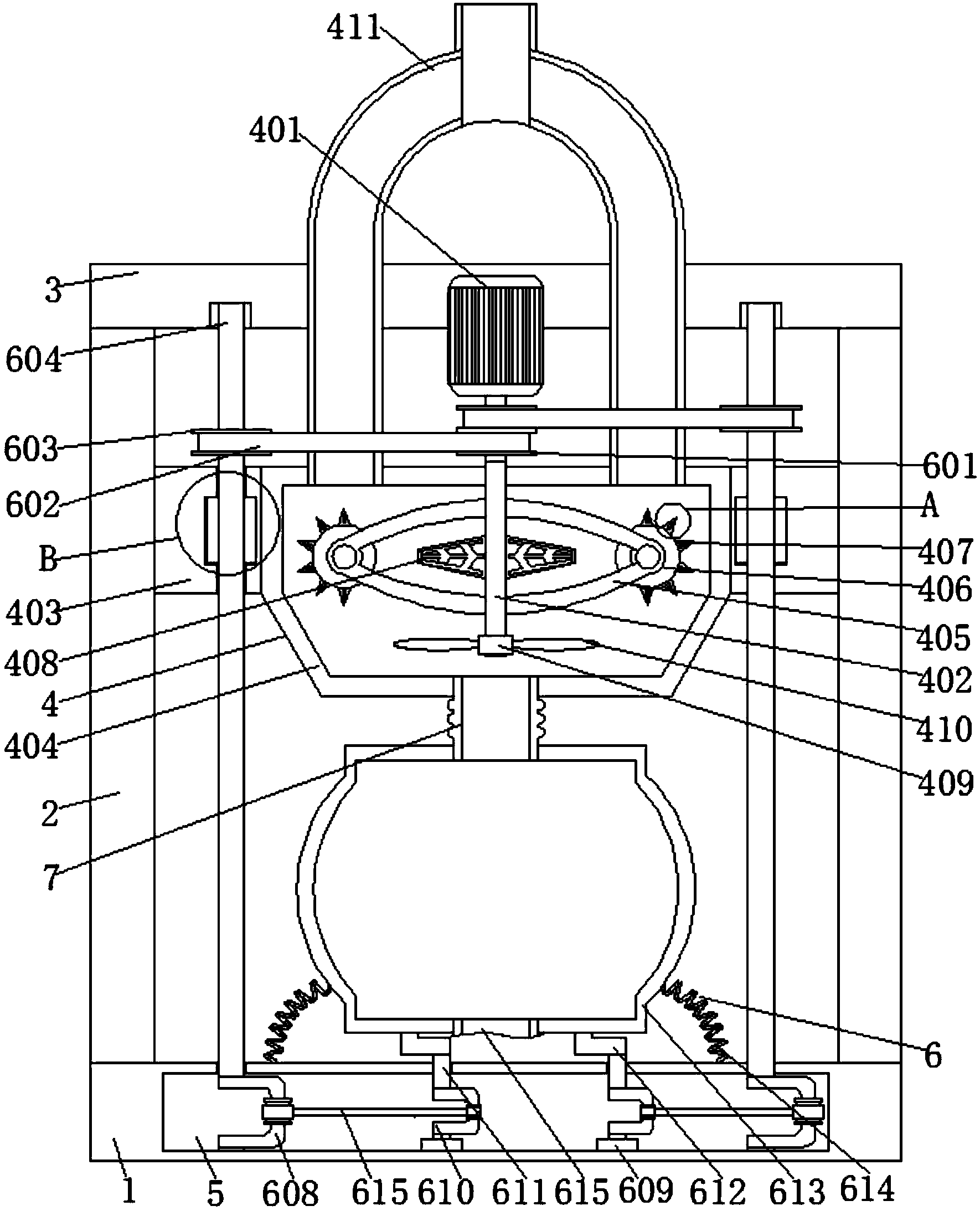

1.一种扰流防堵塞的污水处理装置，包括底座(1)，其特征在于：所述底座(1)顶部的两侧均通过竖板(2)分别顶板(3)底部的两侧固定连接，所述顶板(3)上设置有扰流装置(4)，所述底座(1)内开设的安装腔(5)内设置有防堵装置(6)，所述防堵装置(6)的顶部通过疏通管(7)与扰流装置(4)的底部连接，所述防堵装置(6)包括双皮带轮(601)，所述双皮带轮(601)均通过皮带(602)分别其两侧的传动轮(603)传动连接，所述传动轮(603)的轴心处穿插有转杆(604)，所述转杆(604)穿插在安装块(403)上开设的圆孔(605)内，所述圆孔(605)的内壁开设有环形槽(606)，所述环形槽(606)内滑动连接有两个限位块(607)，且两个限位块(607)相对的一侧分别与转杆(604)侧表面的两侧固定连接，两个所述转杆(604)的顶端分别插接在顶板(3)底部两侧镶嵌的轴承内，所述转杆(604)的底端贯穿底座(1)的顶部并与安装腔(5)内的U形杆(608)的顶端固定连接，所述U形杆(608)的底端与安装腔(5)内壁的底部活动连接，所述安装腔(5)内壁底部的两侧且分别远离两个U形杆(608)均镶嵌有固定轴承(609)，所述固定轴承(609)内插接有传动U杆(610)，所述U形杆(608)的侧表面通过传动杆(615)与传动U杆(610)的侧表面传动连接，所述传动U杆(610)的顶端与竖杆(611)的底端固定连接，且两个竖杆(611)的顶端分别贯穿顶板(3)顶部的两侧并分别与两个L形杆(612)的底端固定连接，两个所述L形杆(612)的顶端分别与排污箱(613)底部的两侧活动连接，所述排污箱(613)的两侧均通过支撑弹簧(614)分别底座(1)顶部的两侧活动连接，所述排污箱(613)底部的开口插接有排污管(615)。
2.根据权利要求1所述的一种扰流防堵塞的污水处理装置，其特征在于：所述排污箱(613)的两侧为弧形，且排污管(615)的顶端插接在排污管(615)底部的中间位置。
说明书
一种扰流防堵塞的污水处理装置
技术领域
本发明涉及污水处理技术领域，具体为一种扰流防堵塞的污水处理装置。
背景技术
污水处理是为使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗和餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。
例如中国专利CN 107670397 A提出的一种污水处理器，其所要解决的问题是但现有的污水处理器通常需要将过滤网拆卸进行除渣清洗，不仅操作繁琐，费时费力，且污水处理器需要停机，影响正常使用。过程主要是：当滤网板2上积聚较多渣料时，启动电动缸4，由电动缸4带动过滤网板2向下运动，过滤网板2伸入过滤箱1内的储水中，依靠储水对过滤网板2实现反冲。过滤网板2向下运动的同时，推动阀板5伸入阀板座7内，过滤箱1的排渣口102打开，过滤网板2上的渣料随过滤箱1内的储水沿排渣口102排出，实现自动除渣操作，但是杂质的颗粒大小不统一，当部分颗粒较大的杂质堆积在一起时，容易堵塞排水口。
但是现有的污水处理除渣在对残渣进行处理的过程中，由于残渣的颗粒大小不一，部分颗粒较大，为此在排污的过程中，容易出现堵塞的现象。
发明内容
(一)解决的技术问题
针对现有技术的不足，本发明提供了一种扰流防堵塞的污水处理装置，解决了污水中部分残渣的颗粒较大，在排污过程中容易出现堵塞的问题。
(二)技术方案
为实现以上目的，本发明通过以下技术方案予以实现：一种扰流防堵塞的污水处理装置，包括底座，所述底座顶部的两侧均通过竖板分别顶板底部的两侧固定连接，所述顶板上设置有扰流装置，所述底座内开设的安装腔内设置有防堵装置，所述防堵装置的顶部通过疏通管与扰流装置的底部连接，所述防堵装置包括双皮带轮，所述双皮带轮套接在驱动电机的输出端上，所述双皮带轮均通过皮带分别其两侧的传动轮传动连接，所述传动轮的轴心处穿插有转杆，所述转杆穿插在安装块上开设的圆孔内，所述圆孔的内壁开设有环形槽，所述环形槽内滑动连接有两个限位块，且两个限位块相对的一侧分别与转杆侧表面的两侧固定连接，两个所述转杆的顶端分别插接在顶板底部两侧镶嵌的轴承内，所述转杆的底端贯穿底座的顶部并与安装腔内的U形杆的顶端固定连接，所述U形杆的底端与安装腔内壁的底部活动连接，所述安装腔内壁底部的两侧且分别远离两个U形杆均镶嵌有固定轴承，所述固定轴承内插接有传动U杆，所述U形杆的侧表面通过传动杆与传动U杆的侧表面传动连接，所述传动U杆的顶端与竖杆的底端固定连接，且两个竖杆的顶端分别贯穿顶板顶部的两侧并分别与两个L形杆的底端固定连接，两个所述L形杆的顶端分别与排污箱底部的两侧活动连接，所述排污箱的两侧均通过支撑弹簧分别底座顶部的两侧活动连接，所述扰流箱底部的开口通过疏通管与排污箱顶部的开口连接，所述排污箱底部的开口插接有排污管。
优选的，所述扰流装置包括驱动电机，所述驱动电机的顶部镶嵌在顶板的底部，所述驱动电机的输出端与转轴的顶端固定连接，且两个竖板相对的一侧均通过安装块分别与扰流箱的两侧固定连接，所述转轴的底端贯穿扰流箱的顶部且延伸至其内部，所述转轴侧表面的两侧均固定连接有弧形扰流板，且两个弧形扰流板背面的一侧均通过销轴固定连接有圆盘，所述圆盘的侧表面固定连接有齿牙，所述转轴侧表面的两侧且位于弧形扰流板的空隙中均固定连接有镂空板，所述转轴上且位于弧形扰流板的下方套接有固定箍，所述固定箍侧表面的两侧均固定连接有扰流片，所述扰流箱顶部两侧的开口套接有三通管。
优选的，所述扰流箱的两侧为斜面，且疏通管的顶端插接在扰流箱底部的中间位置。
优选的，所述齿牙上开设有三个漏孔，且三个漏孔等距离开设在齿牙的中部。
优选的，所述齿牙的数量为十二个，且十二个齿牙以六个为一组分别等距离设置在两个圆盘的侧表面。
优选的，所述镂空板的形状为锥形。
优选的，所述排污箱的两侧为弧形，且排污管的顶端插接在排污管底部的中间位置。
(三)有益效果
本发明提供了一种扰流防堵塞的污水处理装置，具备以下有益效果：
(1)、该扰流防堵塞的污水处理装置，通过对扰流装置的改进，当驱动电机启动时，能够使弧形扰流板对杂质进行粉碎，从而能够改变改变杂质的颗粒大小，防止其出现堵塞的现象。
(2)、该扰流防堵塞的污水处理装置，通过对防堵装置的改进，当驱动电机启动时，能够使双皮带轮通过皮带带动两个传动轮同时转动，从而能够使两个转杆带动两个U形杆同时转动，此时，通过传动杆能够使传动U杆带动L形杆转动，从而能够使排污箱晃动，此时，能够防止污水堵塞在排污箱内。
(3)、该扰流防堵塞的污水处理装置，通过对支撑弹簧的改进，当排污箱晃动时，能够提高排污箱的震动频率，从而能够提高排污箱的排污效率。
