申请日2018.07.05
公开(公告)日2019.01.18
IPC分类号H05K5/02; H05K7/20
摘要
本实用新型公开了水处理工程技术领域的一种水处理工程用PLC集中电控柜，所述柜体左侧外壁通过合页安装有柜门，所述横板外壁均匀开设有通孔一，所述干燥散热板内壁与放置柜外壁连接，所述横板顶部安装有散热风扇，所述柜体顶部安装有保护板，该装置通过折型板改变热量气体的流动路径，增大热气与折型板的接触面积，有效提高了散热效率，折型板上设置有干燥盒，使该装置整体结构紧凑，干燥盒内的颗粒状硅胶干燥剂能够有效吸收柜体内腔中的水分，干燥盒与安装孔通过卡条卡槽连接，便于工作人员拆下干燥盒更换盒内的硅胶干燥剂，有效提高柜体内的气体干燥效率。
权利要求书

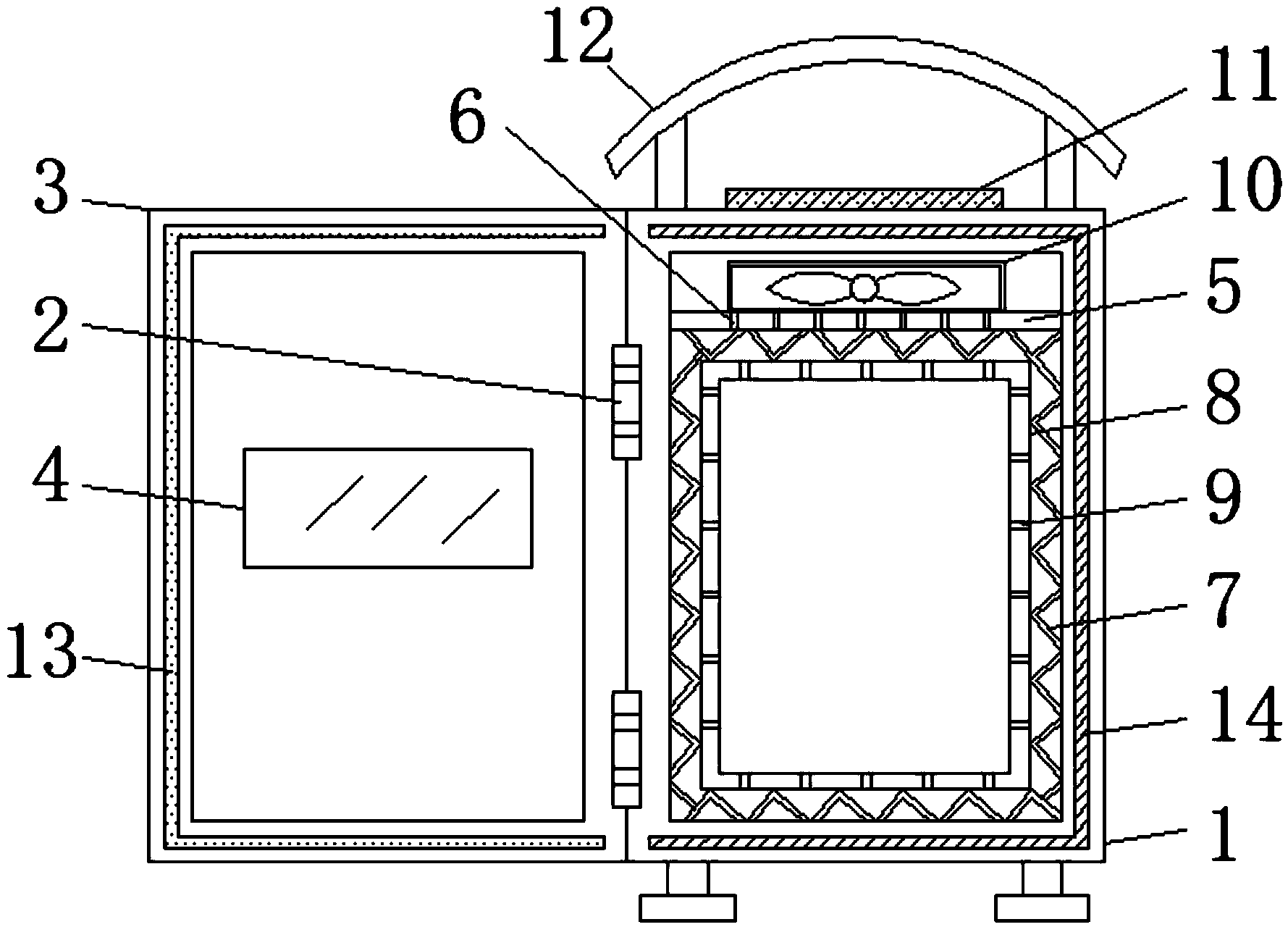

1.一种水处理工程用PLC集中电控柜，包括柜体(1)，其特征在于：所述柜体(1)左侧外壁通过合页(2)安装有柜门(3)，所述柜体(1)内腔顶部设置有横板(5)，所述横板(5)外壁均匀开设有通孔一(6)，且所述横板(5)将柜体(1)内腔分隔为上下两个矩形腔体，下矩形腔体内壁安装有干燥散热板(7)，所述干燥散热板(7)内壁与放置柜(8)外壁连接，所述放置柜(8)四周外壁均匀开设有通孔二(9)，所述横板(5)顶部安装有散热风扇(10)，且散热风扇(10)位于上矩形腔体中，所述柜体(1)顶部中央开设有与散热风扇(10)相匹配的散热孔，且散热孔内卡接有防尘罩(11)，所述柜体(1)顶部安装有保护板(12)，且所述保护板(12)位于防尘罩(11)正上方。
2.根据权利要求1所述的一种水处理工程用PLC集中电控柜，其特征在于：所述干燥散热板(7)包括折型板(71)，所述折型板(71)上均匀开设有安装孔(72)，所述安装孔(72)内卡接有干燥盒(73)，所述干燥盒(73)外壁均匀设置有通气微孔，且干燥盒(73)内设置有颗粒状的硅胶干燥剂。
3.根据权利要求1所述的一种水处理工程用PLC集中电控柜，其特征在于：所述柜门(3)内壁边缘处设置有橡胶密封条(13)，所述柜体(1)前端面外壁开设有与橡胶密封条(13)相匹配的凹槽(14)。
4.根据权利要求2所述的一种水处理工程用PLC集中电控柜，其特征在于：所述折型板(71)为铜合金折型板，且折型板(71)内外两侧表面凸起处均设置有平整的橡胶垫片。
5.根据权利要求2所述的一种水处理工程用PLC集中电控柜，其特征在于：所述安装孔(72)内壁设置有卡槽，所述干燥盒(73)外壁设置有与卡槽相匹配的卡条，所述干燥盒(73)与安装孔(72)通过卡条卡槽连接。
6.根据权利要求1所述的一种水处理工程用PLC集中电控柜，其特征在于：所述柜门(3)外壁中央开设有观望窗(4)，所述观望窗(4)上安装有钢化透明玻璃，且钢化透明玻璃与观望窗(4)连接处设置有密封胶层。
说明书
一种水处理工程用PLC集中电控柜
技术领域
本实用新型涉及水处理工程技术领域，具体为一种水处理工程用PLC集中电控柜。
背景技术
“水处理”就是通过物理、化学、生物的手段去除水中一些对生产、生活不需要的有害物质的过程，是为了适用于特定的用途而对水进行的沉降、过滤、混凝、絮凝、缓蚀以及阻垢等水质调理的过程，在现有技术中为了提高水质调理的效率与质量，在调理的过程中是通过PLC集中控制。
在利用PLC技术对水质进行调理时，工作人员会将一些微电子集成芯片、智能开关等元器件放置在电控柜里，电控柜中放置的微电子集成芯片、智能开关等元器件对柜内空气干湿环境的要求很高。在现有的电控柜一般还不具备防水及防潮的功能，这对长期处于高温高湿环境中使用的电控柜，其内部的元件很容易损坏，导致电控柜不能正常工作，影响工作效率，为此，我们提出一种水处理工程用PLC集中电控柜。
实用新型内容
本实用新型的目的在于提供一种水处理工程用PLC集中电控柜，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种水处理工程用PLC集中电控柜，包括柜体，所述柜体左侧外壁通过合页安装有柜门，所述柜体内腔顶部设置有横板，所述横板外壁均匀开设有通孔一，且所述横板将柜体内腔分隔为上下两个矩形腔体，下矩形腔体内壁安装有干燥散热板，所述干燥散热板内壁与放置柜外壁连接，所述放置柜四周外壁均匀开设有通孔二，所述横板顶部安装有散热风扇，且散热风扇位于上矩形腔体中，所述柜体顶部中央开设有与散热风扇相匹配的散热孔，且散热孔内卡接有防尘罩，所述柜体顶部安装有保护板，且所述保护板位于防尘罩正上方。
优选的，所述干燥散热板包括折型板，所述折型板上均匀开设有安装孔，所述安装孔内卡接有干燥盒，所述干燥盒外壁均匀设置有通气微孔，且干燥盒内设置有颗粒状的硅胶干燥剂。
优选的，所述柜门内壁边缘处设置有橡胶密封条，所述柜体前端面外壁开设有与橡胶密封条相匹配的凹槽。
优选的，所述折型板为铜合金折型板，且折型板内外两侧表面凸起处均设置有平整的橡胶垫片。
优选的，所述安装孔内壁设置有卡槽，所述干燥盒外壁设置有与卡槽相匹配的卡条，所述干燥盒与安装孔通过卡条卡槽连接。
优选的，所述柜门外壁中央开设有观望窗，所述观望窗上安装有钢化透明玻璃，且钢化透明玻璃与观望窗连接处设置有密封胶层。
与现有技术相比，本实用新型的有益效果是：
1、该装置中折型板为铜合金折型板，便于吸收放置柜内元器件工作时产生的热量，折型板能够改变热量气体的流动路径，增大热气与折型板的接触面积，有效提高了散热效率;
2、折型板上设置有干燥盒，使该装置整体结构紧凑，减少占用空间，干燥盒内的颗粒状硅胶干燥剂能够有效吸收柜体内腔中的水分，提高柜体内气体的干燥性，有效避免了元器件受潮导致的短路或损坏情况;
3、干燥盒与安装孔通过卡条卡槽连接，便于工作人员拆下干燥盒更换盒内的硅胶干燥剂，有效提高柜体内的气体干燥效率。
