申请日2018.07.05
公开(公告)日2019.02.12
IPC分类号B63J4/00
摘要
本实用新型公开了船用北斗智能生活污水贮存柜装置，包括贮存柜体，贮存柜体上设有污水入口和污水出口，污水出口上连有排放管，排放管上设有数字化模块流量计，数字化模块流量计与一北斗通讯模块电连接，北斗通讯模块通过数据链接入一监管系统中。污水通过数字模块化流量计进行实时监测和统计，并通过北斗系统进行精准定位及数据传输，将船舶纳入监管系统中，从而准确地监管该船舶所在位置及排放量，有效制止船舶污水偷排，引导船舶有序排放，极大地助力环保政策的推进落实。
权利要求书
1.船用北斗智能生活污水贮存柜装置，包括贮存柜体(1)，贮存柜体(1)上设有污水入口(2)和污水出口(3)，污水出口(3)上连有排放管(4)，其特征是排放管(4)上设有数字化模块流量计(5)，数字化模块流量计(5)与一北斗通讯模块(6)电连接，北斗通讯模块(6)通过数据链接入一监管系统中。
2.根据权利要求1所述的船用北斗智能生活污水贮存柜装置，其特征是排放管(4)上设有粉碎泵(7)，数字化模块流量计(5)位于粉碎泵(7)的出口端。
3.根据权利要求2所述的船用北斗智能生活污水贮存柜装置，其特征是粉碎泵(7)出口端与数字化模块流量计(5)间设有第一排放阀(8)，粉碎泵(7)入口端与数字化模块流量计(5)间设有第二排放阀(9)，粉碎泵(7)与第一排放阀(8)之间连有一通至贮存柜体(1)顶部的回流管(10)，回流管(10)上设有回流阀(11)。
4.根据权利要求1所述的船用北斗智能生活污水贮存柜装置，其特征是贮存柜体(1)内壁设有防腐涂层。
5.根据权利要求1至4中任一项所述的船用北斗智能生活污水贮存柜装置，其特征是贮存柜体(1)放置于一底座上，贮存柜体(1)与底座焊接固定。
说明书
船用北斗智能生活污水贮存柜装置
技术领域
本实用新型涉及一种船舶生活用水处理设施，更具体地说，它涉及船用北斗智能生活污水贮存柜装置。
背景技术
船舶大部分时间游走不定，且船舶上的生活环境较为封闭，每天都会产生大量的生活污水却又难以及时处理，给船舶自身造成很大压力，因此目前船舶生活污水偷排现象较严重，污染了大片水域却又难以受到追踪监管，给环保政策的落实带来极大阻碍。随着我国环境保护政策的日趋严厉，必须采取有效措施打击船舶污水偷排，严格监管船舶有序排放。公开号为CN106495320A的发明专利于2017年3月15日公开了一种船用生活污水储存柜，包括：储存柜箱体，以及和箱体连接的电机船用北斗智能生活污水贮存柜装置、粉碎泵、生化桶、控制箱;发明要解决的技术问题是小型船舶受空间限制造成的生活污水处理困难;通过粉碎泵和污水流通管道，对污水进行粉碎和输送;通过放置具有自净化功能填料的生化桶，对污水进行深度净化;通过控制箱实现污水储存柜自动化运作。外接设备少、结构简单，维护容易;又能进行污水的生化处理和自动化运行、方便人员操作;适应小型船舶的生活污水的处理需要，能够达标排放污水。但该发明并不能解决监控偷排的问题。
实用新型内容
目前船舶生活污水偷排问题难以进行有效监控，水域污染控制的效果受到技术手段掣肘，为克服这一缺陷，本实用新型提供了一种可严格监管船舶有序排放，有效制止船舶污水偷排的船用北斗智能生活污水贮存柜装置。
本实用新型的技术方案是：船用北斗智能生活污水贮存柜装置，包括贮存柜体，贮存柜体上设有污水入口和污水出口，污水出口上连有排放管，排放管上设有数字化模块流量计，数字化模块流量计与一北斗通讯模块电连接，北斗通讯模块通过数据链接入一监管系统中。污水通过数字模块化流量计进行实时监测和统计，并通过北斗系统进行精准定位及数据传输，将船舶纳入监管系统中，从而准确地监管该船舶所在位置及排放量，有效制止船舶污水偷排，引导船舶有序排放，极大地助力环保政策的推进落实。
作为优选，排放管上设有粉碎泵，数字化模块流量计位于粉碎泵的出口端。粉碎泵可将污水中的固体粉碎成浆，使得排放物达到排放标准。

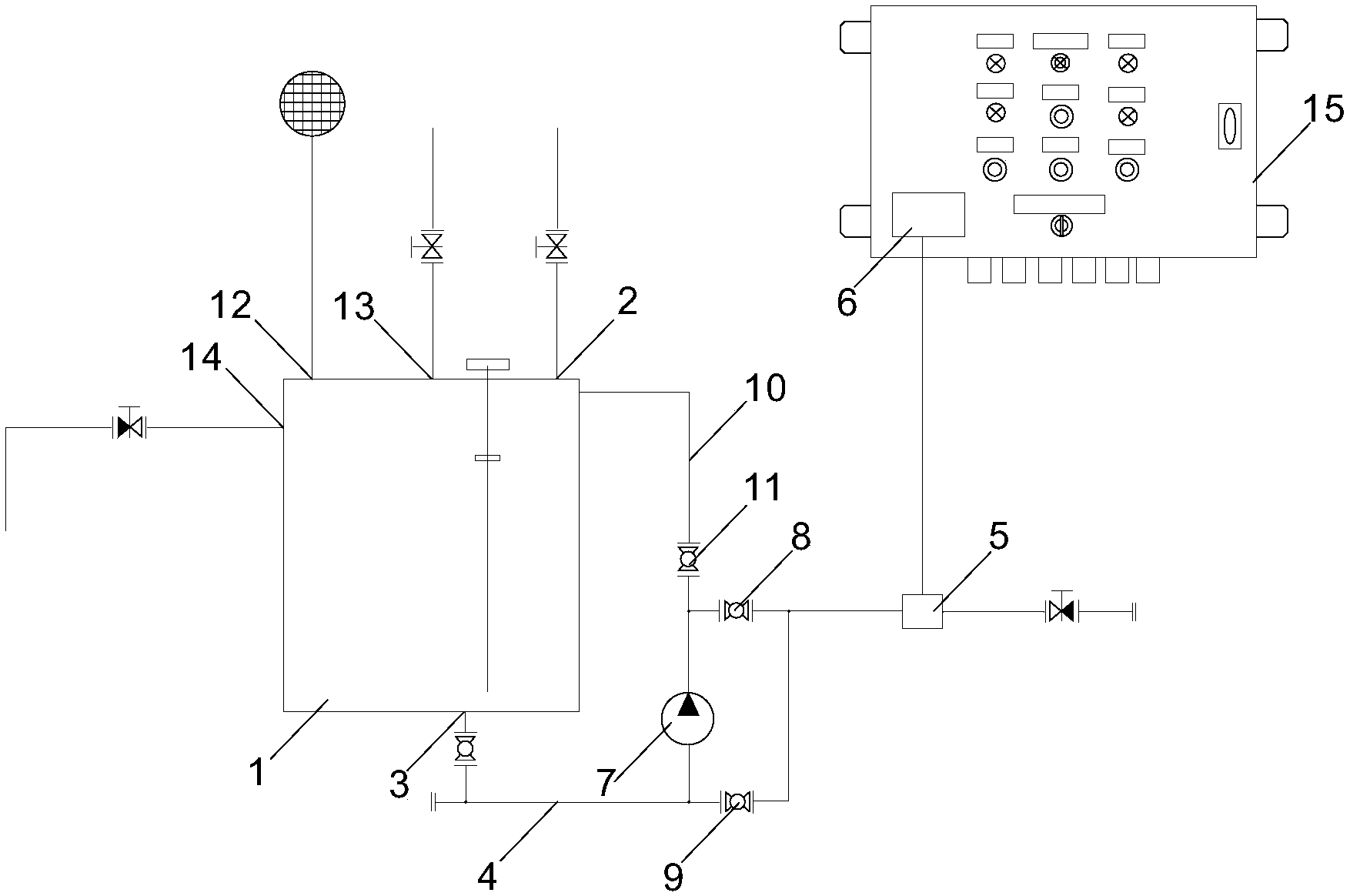

作为优选，粉碎泵出口端与数字化模块流量计间设有第一排放阀，粉碎泵入口端与数字化模块流量计间设有第二排放阀，粉碎泵与第一排放阀之间连有一通至贮存柜体顶部的回流管，回流管上设有回流阀。这样的结构设置提供了一条处理后污水回流路线和两条排放路线。如果船舶在禁排水域长时间航行，可以先进行固体粉碎处理，即关闭第一排放阀、第二排放阀，导通回流阀，带有固体的污水经粉碎泵处理后经回流管回流贮存柜体，这样污水中的固体可以得到及时处理，避免大量沉积加大处理难度。两条排放路线中，一条是经粉碎泵、第一排放阀、数字化模块流量计排出，适用于在允许排放区域边处理边排放;另一条是不经粉碎泵、第一排放阀，而直接经第二排放阀、数字化模块流量计排出，适用于粉碎泵处理后的污水回流贮存柜体后再排放。
作为优选，贮存柜体内壁设有防腐涂层。生活污水具有一定腐蚀性，涂布防腐涂层可以有效防止贮存柜体被腐蚀。
作为优选，贮存柜体放置于一底座上，贮存柜体与底座焊接固定。贮存柜体与底座焊接固定，可以有效保证结构强度和耐火要求并且具有隔音效果。
本实用新型的有益效果是：
可严格监管船舶有序排放，有效制止船舶污水偷排。本实用新型可将船舶纳入监管系统中，对船舶精准定位，实时监测污水排放量，从而对船舶生活污水排放进行有效、到位的管理，极大地助力环保政策的推进落实。
