申请日2018.07.05
公开(公告)日2019.02.22
IPC分类号C02F1/32; C02F101/30
摘要
本实用新型公开了一种有机废水光降解高效反应装置，包括主体，所述主体的外侧表面设有PLC控制器，PLC控制器的输入端与外置电源的输出端电连接，主体的上表面设有进水管，主体的内部均匀设置有三个UV灯管，且主体的内侧表面设有加热器，主体的内侧表面设有温度传感器，温度传感器的输出端与PLC控制器的输入端电连接，主体的内部设置有循环泵，循环泵的输入端、加热器的输入端和UV灯管的输入端均与PLC控制器的输出端电连接。本有机废水光降解高效反应装置，通过加热、循环和添加催化剂的方式提高了反应速率，工作效率得到了提升，同时提高了自动化程度，使用方便，UV灯管用于对废水中的有机物进行光降解。
权利要求书

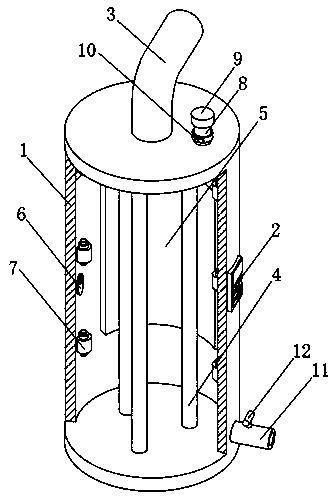

1.一种有机废水光降解高效反应装置，包括主体(1)，其特征在于：所述主体(1)的外侧表面设有PLC控制器(2)，PLC控制器(2)的输入端与外置电源的输出端电连接，主体(1)的上表面设有进水管(3)，主体(1)的内部均匀设置有三个UV灯管(4)，且主体(1)的内侧表面设有加热器(5)，主体(1)的内侧表面设有温度传感器(6)，温度传感器(6)的输出端与PLC控制器(2)的输入端电连接，主体(1)的内部设置有循环泵(7)，循环泵(7)的输入端、加热器(5)的输入端和UV灯管(4)的输入端均与PLC控制器(2)的输出端电连接。
2.根据权利要求1所述的一种有机废水光降解高效反应装置，其特征在于：所述循环泵(7)的数量不少于三组，且不少于三组的循环泵(7)均匀设置在主体(1)的内侧表面。
3.根据权利要求1所述的一种有机废水光降解高效反应装置，其特征在于：所述主体(1)的上表面设有催化剂添加管(8)，催化剂添加管(8)上设有单向阀(10)。
4.根据权利要求3所述的一种有机废水光降解高效反应装置，其特征在于：所述催化剂添加管(8)的外侧表面螺纹连接有密封盖(9)，密封盖(9)的外侧表面设有防滑纹。
5.根据权利要求1所述的一种有机废水光降解高效反应装置，其特征在于：所述主体(1)的侧表面设有排水管(11)，所述排水管(11)上设有阀门(12)。
说明书
一种有机废水光降解高效反应装置
技术领域
本实用新型涉及废水处理技术领域，具体为一种有机废水光降解高效反应装置。
背景技术
废水处理(wastewater treatment methods)是利用物理、化学和生物的方法对废水进行处理，使废水净化，减少污染，以至达到废水回收、复用，充分利用水资源的目的。现有的有机废水光降解反应装置，大部分反应速率较低，降低了工作效率，且自动化程度低下，使用不便。
发明内容
本实用新型要解决的技术问题是克服现有的缺陷，提供一种有机废水光降解高效反应装置，通过加热、循环和添加催化剂的方式提高了反应速率，工作效率得到了提升，同时提高了自动化程度，使用方便，可以有效解决背景技术中的问题。
为实现上述目的，本实用新型提供如下技术方案：一种有机废水光降解高效反应装置，包括主体，所述主体的外侧表面设有PLC控制器，PLC控制器的输入端与外置电源的输出端电连接，主体的上表面设有进水管，主体的内部均匀设置有三个UV灯管，且主体的内侧表面设有加热器，主体的内侧表面设有温度传感器，温度传感器的输出端与PLC控制器的输入端电连接，主体的内部设置有循环泵，循环泵的输入端、加热器的输入端和UV灯管的输入端均与PLC控制器的输出端电连接。
作为本实用新型的一种优选技术方案，所述循环泵的数量不少于三组，且不少于三组的循环泵均匀设置在主体的内侧表面。
作为本实用新型的一种优选技术方案，所述主体的上表面设有催化剂添加管，催化剂添加管上设有单向阀。
作为本实用新型的一种优选技术方案，所述催化剂添加管的外侧表面螺纹连接有密封盖，密封盖的外侧表面设有防滑纹。
作为本实用新型的一种优选技术方案，所述主体的侧表面设有排水管，所述排水管上设有阀门。
与现有技术相比，本实用新型的有益效果是：本有机废水光降解高效反应装置，通过加热、循环和添加催化剂的方式提高了反应速率，工作效率得到了提升，同时提高了自动化程度，使用方便，UV灯管用于对废水中的有机物进行光降解，通过加热器和温度传感器可以自动控制主体内废水的温度，自动化程度得到了提高，循环泵均匀设置在主体的内侧表面，用于循环主体内的废水，使水循环流动，提高了反应速率，通过催化剂添加管向主体内加入催化剂，进一步提高了反应速率，工作效率得到了提升。
