申请日2018.07.05
公开(公告)日2019.03.19
IPC分类号C02F9/04
摘要
本实用新型公开了一种环保微型生活污水处理池，包括地面，所述地面的内部嵌入有主处理池，所述主处理池的内部两端分别设有一级处理池和二级处理池，所述一级处理池的内侧固定连接有防脱环，所述防脱环的上端紧贴有边框，所述边框的内侧嵌入有网筒，所述边框的内部两端均设有螺纹孔，所述螺纹孔的内侧螺纹连接有螺纹旋钮，所述防脱环的内部两端均设有螺纹槽，所述螺纹旋钮的另一端螺纹连接螺纹槽的内侧。该环保微型生活污水处理池，能够对工厂宿舍小范围的生活污水进行收纳，并将体积较大的污水中的垃圾过滤在网筒内，然后统一清理，而污水会依次通过过滤网进一步过滤，以及活性炭层的杀菌吸附。
权利要求书

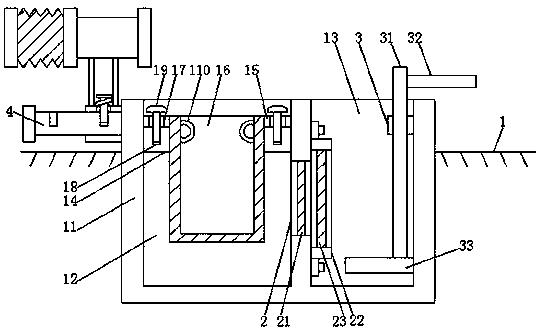

1.一种环保微型生活污水处理池，包括地面(1)，其特征在于：所述地面(1)的内部嵌入有主处理池(11)，所述主处理池(11)的内部两端分别设有一级处理池(12)和二级处理池(13)，所述一级处理池(12)的内侧固定连接有防脱环(14)，所述防脱环(14)的上端紧贴有边框(15)，所述边框(15)的内侧嵌入有网筒(16)，所述边框(15)的内部两端均设有螺纹孔(17)，所述螺纹孔(17)的内侧螺纹连接有螺纹旋钮(19)，所述防脱环(14)的内部两端均设有螺纹槽(18)，所述螺纹旋钮(19)的另一端螺纹连接螺纹槽(18)的内侧，所述网筒(16)的内侧两端均焊接有挂环(110)。
2.根据权利要求1所述的一种环保微型生活污水处理池，其特征在于：所述主处理池(11)的内部中间位置设有排水孔(2)，排水孔(2)的内侧通过螺栓固定连接有过滤网(21)，排水孔(2)的一侧开口位置设有板框(22)，板框(22)的外侧通过螺栓与二级处理池(13)的内壁连接，板框(22)的内侧嵌入有活性炭层(23)。
3.根据权利要求1所述的一种环保微型生活污水处理池，其特征在于：所述二级处理池(13)的内壁固定连接有第一方形套(3)，第一方形套(3)的内侧滑动套接有第一方形杆(31)，第一方形杆(31)的上端一侧焊接有把手(32)，第一方形杆(31)的下端通过螺栓固定连接有伸缩板(33)。
4.根据权利要求1所述的一种环保微型生活污水处理池，其特征在于：所述主处理池(11)的外侧一端固定连接有第二方形杆(4)，第二方形杆(4)的另一端固定连接有防脱块(41)，第二方形杆(4)的表面滑动套接有第二方形套(42)，第二方形套(42)的内部设有定位孔(44)，定位孔(44)的内侧滑动套接有定位销(45)，定位销(45)的表面固定连接有弹簧(46)，弹簧(46)的另一端固定连接第二方形套(42)的外侧，第二方形杆(4)的内部设有定位槽(43)，定位销(45)的另一端滑动套接定位槽(43)的内侧，第二方形套(42)的上端通过支架固定连接有出水接口(47)，出水接口(47)的一端固定连接有橡胶材料制成的波纹管(48)。
说明书
一种环保微型生活污水处理池
技术领域
本实用新型涉及污水处理技术领域，具体为一种环保微型生活污水处理池。
背景技术
在一些工业区的生活宿舍，人们在宿舍内使用的生活污水会与工业污水分开排放，以方便对其进行回收再利用，而由于工业区的宿舍范围较小，如果统一排放到市区的大型蓄水池内，路径长，且排放过程中容易出现管道堵塞的情况，所以需要针对小区域的人们产生的生活污水进行过滤再利用。
发明内容
本实用新型的目的在于提供一种环保微型生活污水处理池，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种环保微型生活污水处理池，包括地面，所述地面的内部嵌入有主处理池，所述主处理池的内部两端分别设有一级处理池和二级处理池，所述一级处理池的内侧固定连接有防脱环，所述防脱环的上端紧贴有边框，所述边框的内侧嵌入有网筒，所述边框的内部两端均设有螺纹孔，所述螺纹孔的内侧螺纹连接有螺纹旋钮，所述防脱环的内部两端均设有螺纹槽，所述螺纹旋钮的另一端螺纹连接螺纹槽的内侧，所述网筒的内侧两端均焊接有挂环。
优选的，所述主处理池的内部中间位置设有排水孔，排水孔的内侧通过螺栓固定连接有过滤网，排水孔的一侧开口位置设有板框，板框的外侧通过螺栓与二级处理池的内壁连接，板框的内侧嵌入有活性炭层。
优选的，所述二级处理池的内壁固定连接有第一方形套，第一方形套的内侧滑动套接有第一方形杆，第一方形杆的上端一侧焊接有把手，第一方形杆的下端通过螺栓固定连接有伸缩板。
优选的，所述主处理池的外侧一端固定连接有第二方形杆，第二方形杆的另一端固定连接有防脱块，第二方形杆的表面滑动套接有第二方形套，第二方形套的内部设有定位孔，定位孔的内侧滑动套接有定位销，定位销的表面固定连接有弹簧，弹簧的另一端固定连接第二方形套的外侧，第二方形杆的内部设有定位槽，定位销的另一端滑动套接定位槽的内侧，第二方形套的上端通过支架固定连接有出水接口，出水接口的一端固定连接有橡胶材料制成的波纹管。
与现有技术相比，本实用新型的有益效果是：该环保微型生活污水处理池，能够对工厂宿舍小范围的生活污水进行收纳，并将体积较大的污水中的垃圾过滤在网筒内，然后统一清理，而污水会依次通过过滤网进一步过滤，以及活性炭层的杀菌吸附，最后达到二级处理池内，通过投入药物，来对污水中的细菌进行消毒，伸缩板可以上下移动起到一个振荡效果，提高对药物与污水的混合效果。
