申请日2018.07.06
公开(公告)日2018.10.16
IPC分类号C02F9/08; C02F103/14
摘要
本发明公开了一种建筑工程中涂料冲洗废水回收装置，包括本体、沉降池、调节池、曝气池和双极膜电渗析膜组器，所述本体的内部一侧固定设置有沉降池，所述本体的内部靠近沉降池的一侧固定设置有调节池，所述本体的内部靠近调节池的位置固定设置有曝气池，所述本体的内部靠近曝气池的顶端固定设置有热交换机，所述双极膜电渗析膜组器固定设置在本体内部的另一侧，所述本体的外侧靠近双极膜电渗析膜组器的位置固定手指有回收液收集槽，通过依次设置沉降池、调节池、曝气池和双极膜电渗析膜组器，从而使得化工废液的处理流程有效的进行缩减，既能减少处理过程中能源的消耗又能加快废液处理效率，经济实用，便于推广。
权利要求书

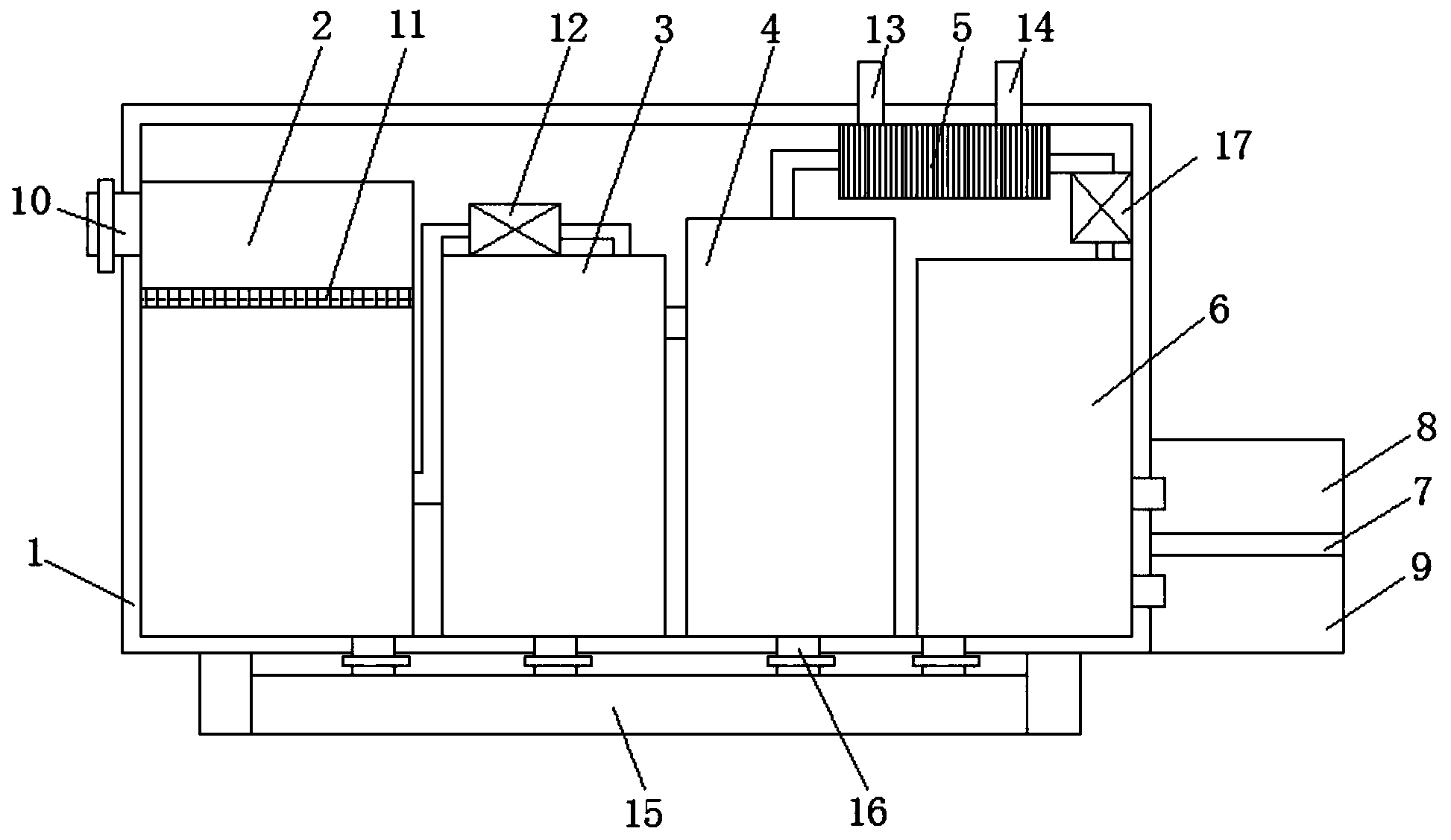

1.一种建筑工程中涂料冲洗废水回收装置，包括本体(1)、沉降池(2)、调节池(3)、曝气池(4)和双极膜电渗析膜组器(6)，其特征在于：所述本体(1)的内部一侧固定设置有沉降池(2)，所述沉降池(2)的一侧固定设置有与本体(1)外侧连通的废液入口(10)，所述沉降池(2)的内部靠近顶端的位置固定设置有过滤板(11)，所述本体(1)的内部靠近沉降池(2)的一侧固定设置有调节池(3)，所述调节池(3)的顶端固定设置有抽液泵(12)，所述抽液泵(12)的进水端通过管道与沉降池(2)的一侧靠近底端的位置连通，所述上抽液泵(12)的出水端与调节池(3)的内部连通，所述本体(1)的内部靠近调节池(3)的位置固定设置有曝气池(4)，所述本体(1)的内部靠近曝气池(4)的顶端固定设置有热交换机(5)，所述双极膜电渗析膜组器(6)固定设置在本体(1)内部的另一侧，所述双极膜电渗析膜组器(6)通过热交换机(5)与曝气池(4)连通，所述本体(1)的外侧靠近双极膜电渗析膜组器(6)的位置固定手指有回收液收集槽(7)，所述本体(1)底端固定设置有沉淀物收集槽(15)，所述沉降池(2)、调节池(3)、曝气池(4)和双极膜电渗析膜组器(6)的底端分别固定设置有用于与沉淀物收集槽(15)连通的连通管(16)。
2.根据权利要求1所述的一种建筑工程中涂料冲洗废水回收装置，其特征在于：所述回收液收集槽(7)包括酸液回收槽(8)和碱液回收槽(9)两部分，所述酸液回收槽(8)和碱液回收槽(9)分别与双极膜电渗析膜组器(6)的酸液出口和碱液出口连通。
3.根据权利要求1所述的一种建筑工程中涂料冲洗废水回收装置，其特征在于：所述热交换机(5)与双极膜电渗析膜组器(6)之间连通有循环泵(17)。
4.根据权利要求1所述的一种建筑工程中涂料冲洗废水回收装置，其特征在于：所述热交换机(5)靠近本体(1)侧端两端分别连通设置有冷凝水入口(13)和冷凝水出口(14)。
5.根据权利要求1所述的一种建筑工程中涂料冲洗废水回收装置，其特征在于：所述废液入口(10)和连通管(16)处均固定设置有控制阀。
说明书
一种建筑工程中涂料冲洗废水回收装置
技术领域
本发明涉及建筑工程中废液处理系统技术领域，具体为一种建筑工程中涂料冲洗废水回收装置。
背景技术
在建筑工程中通常会用到油漆，油漆是一种能牢固覆盖在物体表面，起保护、装饰、标志和其他特殊用途的化学混合物涂料。中国涂料界比较权威的《涂料工艺》一书是这样定义的：涂料是一种材料，这种材料可以用不同的施工工艺涂覆在物件表面，形成粘附牢固、具有一定强度、连续的固态薄膜。这样形成的膜通称涂膜，又称漆膜或涂层。涂料一般由成膜物质、填料(颜填料)、溶剂、助剂等四部分组成。根据性能要求有时成份会略有变化，如清漆没有颜填料、粉末涂料中可以没有溶剂。属于有机化工高分子材料，所形成的涂膜属于高分子化合物类型。按照现代通行的化工产品的分类，涂料属于精细化工产品。现代的涂料正在逐步成为一类多功能性的工程材料，是化学工业中的一个重要行业。
现有技术中建筑时对掉落的油漆通常会进行冲洗，冲洗废液在回收处理过程中存在以下问题：
1、处理过程繁琐，耗能较高，处理周期长;
2、对废液处理过程中产生的沉淀物不能及时处理，影响设备的正常运行。
发明内容
本发明的目的在于提供一种建筑工程中涂料冲洗废水回收装置，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：一种建筑工程中涂料冲洗废水回收装置，包括本体、沉降池、调节池、曝气池和双极膜电渗析膜组器，所述本体的内部一侧固定设置有沉降池，所述沉降池的一侧固定设置有与本体外侧连通的废液入口，所述沉降池的内部靠近顶端的位置固定设置有过滤板，所述本体的内部靠近沉降池的一侧固定设置有调节池，所述调节池的顶端固定设置有抽液泵，所述抽液泵的进水端通过管道与沉降池的一侧靠近底端的位置连通，所述上抽液泵的出水端与调节池的内部连通，所述本体的内部靠近调节池的位置固定设置有曝气池，所述本体的内部靠近曝气池的顶端固定设置有热交换机，所述双极膜电渗析膜组器固定设置在本体内部的另一侧，所述双极膜电渗析膜组器通过热交换机与曝气池连通，所述本体的外侧靠近双极膜电渗析膜组器的位置固定手指有回收液收集槽，所述本体底端固定设置有沉淀物收集槽，所述沉降池、调节池、曝气池和双极膜电渗析膜组器的底端分别固定设置有用于与沉淀物收集槽连通的连通管。
进一步的，所述回收液收集槽包括酸液回收槽和碱液回收槽两部分，所述酸液回收槽和碱液回收槽分别与双极膜电渗析膜组器的酸液出口和碱液出口连通。
进一步的，所述热交换机与双极膜电渗析膜组器之间连通有循环泵。
进一步的，所述热交换机靠近本体侧端两端分别连通设置有冷凝水入口和冷凝水出口。
进一步的，所述废液入口和连通管处均固定设置有控制阀。
与现有技术相比，本发明的有益效果是：
1、通过依次设置沉降池、调节池、曝气池和双极膜电渗析膜组器，从而使得化工废液的处理流程有效的进行缩减，既能减少处理过程中能源的消耗又能加快废液处理效率，经济实用。
2、通过在底部设置沉淀物收集槽，而且将沉淀物收集槽通过连通管分别与沉降池、调节池、曝气池和双极膜电渗析膜组器连通，从而使得废液处理过程中的沉降物能及时排出，便于系统的持续运行。
