申请日2018.07.05
公开(公告)日2019.03.29
IPC分类号C02F9/04
摘要
本实用新型涉及水处理装置技术领域，尤其是一种绿色节能环保水处理装置，箱体内上侧固定有环形挡板，环形挡板上侧放置有U形格栅板，箱体内侧固定有隔板，箱体一侧固定有限位套，限位套内放置有注射器，且注射器内储存有聚凝剂溶液，隔板上侧的箱体上设置有倾斜的引流管，隔板一侧的箱体设置有带阀门的排污管，箱体另一侧贯穿设置有U形管，箱体一侧下端开设有开口，且开口内卡接有卡盖，卡盖位于箱体内的一侧过滤盒，箱体内远离卡盖的一侧固定有卡座，且过滤盒一侧卡设在卡座内，过滤盒内侧设置有过滤机构，过滤盒下侧开设有多个滤孔，箱体一侧下端设置有出水管。本实用新型能够将污水进行净化处理，节能环保。
权利要求书

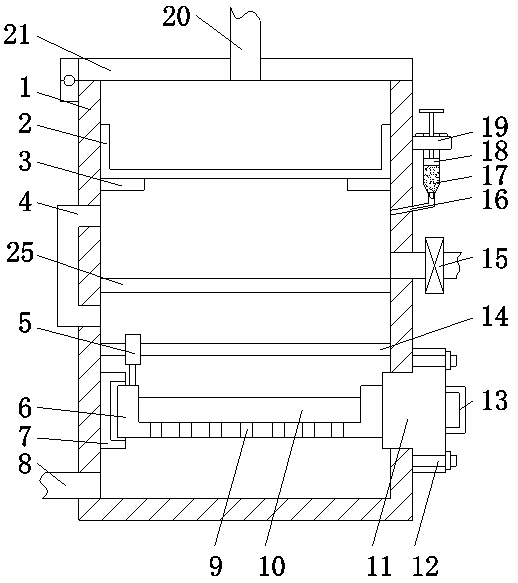

1.一种绿色节能环保水处理装置，包括箱体(1)，所述箱体(1)上侧铰接有翻盖(21)，所述翻盖(21)上侧设置有进水管(20)，其特征在于，所述箱体(1)内上侧固定有环形挡板(3)，所述环形挡板(3)上侧放置有U形格栅板(2)，所述箱体(1)内侧固定有隔板(25)，所述箱体(1)一侧固定有限位套(19)，所述限位套(19)内放置有注射器(18)，且注射器(18)内储存有聚凝剂溶液(17)，所述隔板(25)上侧的箱体(1)上设置有倾斜的引流管(16)，且注射器(18)的输出口卡设在引流管(16)内，所述隔板(25)一侧的箱体(1)设置有带阀门的排污管(15)，所述箱体(1)另一侧贯穿设置有U形管(4)，且U形管(4)两侧分别位于隔板(25)的上下侧的箱体(1)上，所述箱体(1)一侧下端开设有开口，且开口内卡接有卡盖(11)，所述箱体(1)位于卡盖(11)一侧的上下端均固定有螺钉(12)，且螺钉(12)贯穿卡盖(11)，并用螺母紧固，所述卡盖(11)位于箱体(1)内的一侧过滤盒(6)，所述箱体(1)内远离卡盖(11)的一侧固定有卡座(7)，且过滤盒(6)一侧卡设在卡座(7)内，所述过滤盒(6)内侧设置有过滤机构(10)，所述过滤盒(6)下侧开设有多个滤孔(9)，所述箱体(1)一侧下端设置有出水管(8)。
2.根据权利要求1所述的一种绿色节能环保水处理装置，其特征在于，所述卡盖(11)一侧安装有把手(13)。
3.根据权利要求1所述的一种绿色节能环保水处理装置，其特征在于，所述过滤机构(10)包括石英石过滤层和(22)、活性炭过滤层(23)和纤维过滤层(24)，且纤维过滤层(24)位于过滤盒(6)内上端，活性炭过滤层(23)位于纤维过滤层(24)上端，石英石过滤层和(22)位于活性炭过滤层(23)上端。
4.根据权利要求1所述的一种绿色节能环保水处理装置，其特征在于，所述隔板(25)下侧的箱体(1)内固定有滑杆(14)，所述滑杆(14)上滑动设置有滑环(5)，且滑环(5)通过连接杆与过滤盒(6)一侧上端相连。
5.根据权利要求1所述的一种绿色节能环保水处理装置，其特征在于，所述箱体(1)与过滤盒(6)内外侧均涂设有耐腐蚀层。
说明书
一种绿色节能环保水处理装置
技术领域
本实用新型涉及水处理装置技术领域，尤其涉及一种绿色节能环保水处理装置。
背景技术
污水处理问题日益受到社会的高度重视。随着城市化的进程和工业社会的发展，一方面用水量不断增加，水资源日益紧缺，另一方面，污水排放量日益增多，对环境污染日益严重，因此，城市污水处理系统是解决水资源不足和环境污染严重的关键，城市污水主要来自于家庭、机关、商业和城市公用设施等排放的生活污水和适量的工业生产废水，废水水量大且存在明显的昼夜周期性和季节周期性变化。污水中的主要污染物有动植物油、悬浮物、碳水化合物、蛋白质、表面活性剂、氮和磷的化合物和微生物等，这些有机污染物一般都比较容易生物降解。
长期以来，城市生活污水的二级生物处理多采用活性污泥法，它是当前世界各国应用最广的一种二级生物处理流程，具有处理能力高，出水水质好等优点，但却普遍存在着基建费、运行费高，能耗大，管理较复杂，为了节约能源，方便清理固体垃圾，为此，我们提出绿色节能环保水处理装置。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种绿色节能环保水处理装置。
为了实现上述目的，本实用新型采用了如下技术方案：
设计一种绿色节能环保水处理装置，包括箱体，所述箱体上侧铰接有翻盖，所述翻盖上侧设置有进水管，所述箱体内上侧固定有环形挡板，所述环形挡板上侧放置有U形格栅板，所述箱体内侧固定有隔板，所述箱体一侧固定有限位套，所述限位套内放置有注射器，且注射器内储存有聚凝剂溶液，所述隔板上侧的箱体上设置有倾斜的引流管，且注射器的输出口卡设在引流管内，所述隔板一侧的箱体设置有带阀门的排污管，所述箱体另一侧贯穿设置有U形管，且U形管两侧分别位于隔板的上下侧的箱体上，所述箱体一侧下端开设有开口，且开口内卡接有卡盖，所述箱体位于卡盖一侧的上下端均固定有螺钉，且螺钉贯穿卡盖，并用螺母紧固，所述卡盖位于箱体内的一侧过滤盒，所述箱体内远离卡盖的一侧固定有卡座，且过滤盒一侧卡设在卡座内，所述过滤盒内侧设置有过滤机构，所述过滤盒下侧开设有多个滤孔，所述箱体一侧下端设置有出水管。
优选的，所述卡盖一侧安装有把手。
优选的，所述过滤机构包括石英石过滤层和、活性炭过滤层和纤维过滤层，且纤维过滤层位于过滤盒内上端，活性炭过滤层位于纤维过滤层上端，石英石过滤层和位于活性炭过滤层上端。
优选的，所述隔板下侧的箱体内固定有滑杆，所述滑杆上滑动设置有滑环，且滑环通过连接杆与过滤盒一侧上端相连。
优选的，所述箱体与过滤盒内外侧均涂设有耐腐蚀层。
本实用新型提出的一种绿色节能环保水处理装置，有益效果在于：该绿色节能环保水处理装置通过U形格栅板能够将污水中较大物质进行过滤，注射的聚凝剂溶液能够将污水中的悬浊粒子快速的凝集沉降，而达到分离，澄清的效果，设置的过滤机构能够将水中的细小杂质进行过滤吸附，从而完成净化目的，本实用新型不需要用到电器，节能环保。
