申请日2018.01.18
公开(公告)日2018.10.30
IPC分类号F24H1/10; F24H9/18; F24H9/20
摘要
本实用新型公开了一种挂壁式生活废水净化回收器，其结构包括第一出水管接口、电源接口、第二出水管接口、第二出水口、控制按钮、主体、进水管、量表、电源接口螺丝、第一出水口，第一出水管接口平行于第二出水管接口，废水从进水管进入，水量可通过量表进行观察，当温度为水的凝结点以上时，水流从第一水箱通过第一进水管流到第一出水口，当温度为水的凝结点以下时，使用控制按钮，处理器控制加热器对第二水箱进行加热，使得水流吸热不凝固，水流从第二出水管流到第二出水管接口流出，接电端用来接通电源为加热器提供电能，在冬季或者寒冷的地区废水结冰后，可利用加热器对水加热液化，使得管道不会堵塞，废水利用率提高。
权利要求书

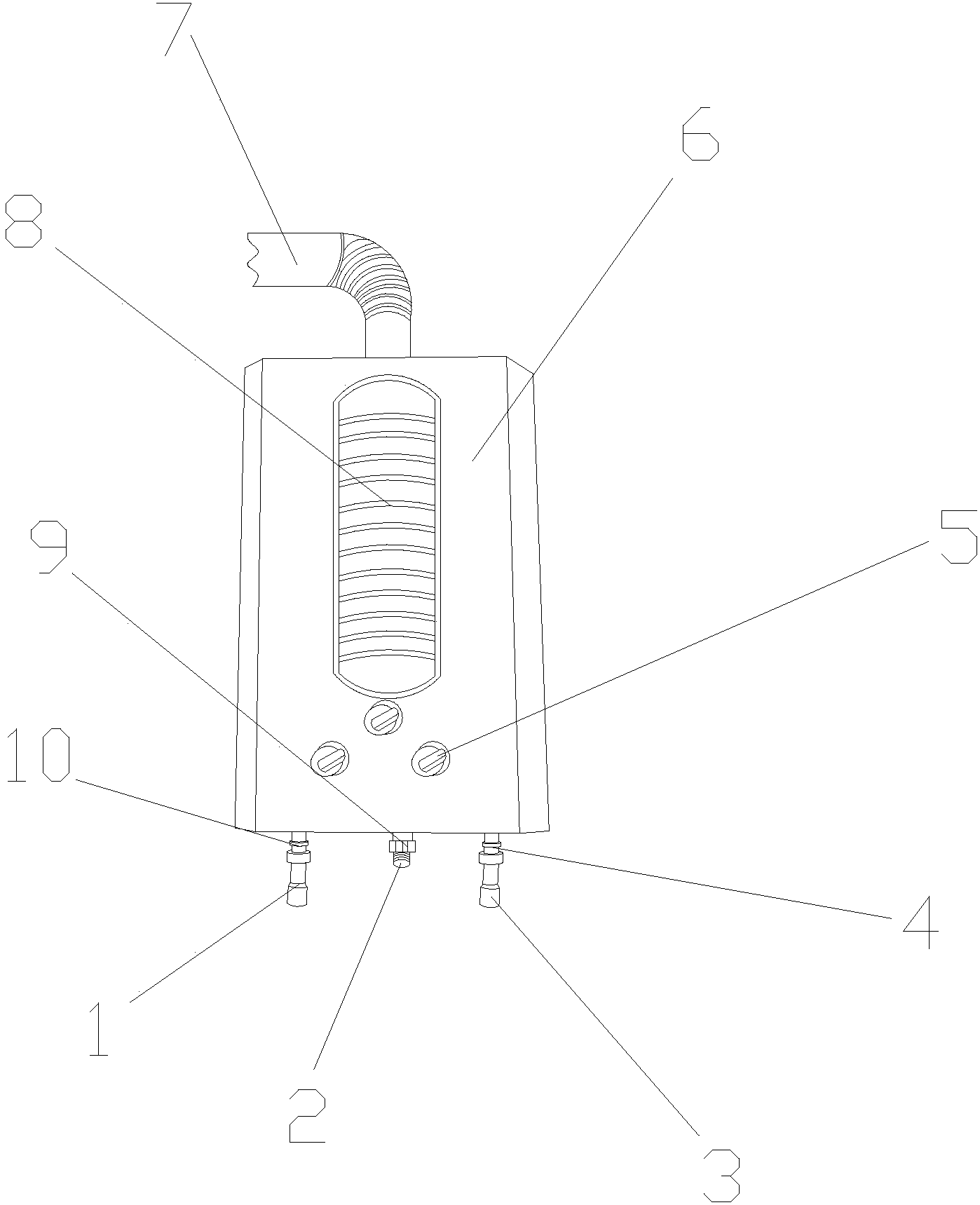

1.一种挂壁式生活废水净化回收器，其特征在于：其结构包括第一出水管接口(1)、电源接口(2)、第二出水管接口(3)、第二出水口(4)、控制按钮(5)、主体(6)、进水管(7)、量表(8)、电源接口螺丝(9)、第一出水口(10)，所述第一出水管接口(1)平行于第二出水管接口(3)，所述电源接口(2)安装于电源接口螺丝(9)下端，所述电源接口螺丝(9)安装于主体(6)下端，所述第一出水口(10)设于主体(6)与第一出水管接口(1)之间，所述第二出水口(4)设于第二出水管接口(3)与主体(6)之间，所述控制按钮(5)嵌入安装于主体(6)表面上，所述进水管(7)安装于主体(6)上端，所述第一出水口(10)平行于第二出水口(4)，所述主体(6)包括接电端(601)、处理器(602)、第二出水管(603)、进水口(604)、第一进水管(605)、加热器(606)、外壳(607)、第二水箱(608)、第一水箱(609)，所述接电端(601)安装于电源接口(2)上端，所述处理器(602)安装于第二出水管接口(3)上端，所述第二出水管(603)设于第二出水管接口(3)与第二水箱(608)之间，所述第一进水管(605)设于第一水箱(609)与第一出水口(10)之间，所述加热器(606)安装于第二水箱(608)下端，所述进水口(604)与第一水箱(609)为一体化结构，所述外壳(607)与第一出水口(10)为一体化结构。
2.根据权利要求1所述的一种挂壁式生活废水净化回收器，其特征在于：所述电源接口(2)平行于第二出水管接口(3)。
3.根据权利要求1所述的一种挂壁式生活废水净化回收器，其特征在于：所述电源接口(2)平行于第一出水管接口(1)。
4.根据权利要求1所述的一种挂壁式生活废水净化回收器，其特征在于：所述第二出水管接口(3)与外壳(607)为一体化结构。
5.根据权利要求1所述的一种挂壁式生活废水净化回收器，其特征在于：所述电源接口(2)平行于第一出水口(10)。
说明书
一种挂壁式生活废水净化回收器
技术领域
本实用新型是一种挂壁式生活废水净化回收器，属于生活废水净化回收器领域。
背景技术
废水净化回收器即废水经处理后再用，经过处理后的废水，可用于灌溉农田和绿化地带、清洗街道、地水回灌以及工业冷却用水补充水、锅炉给水、工艺用水等方面。
现有技术公开了申请号为：201220280747.3的一种挂壁式生活废水净化回收器，其结构包括分储水箱、纳米过滤层、活性炭过滤层、海绵过滤层，但是该现有技术在冬季或者寒冷的地区废水易结冰，导致水管堵塞，废水得不到较好的利用。
实用新型内容
针对现有技术存在的不足，本实用新型目的是提供一种挂壁式生活废水净化回收器，以解决现有在冬季或者寒冷的地区废水易结冰，导致水管堵塞，废水得不到较好的利用的问题。
为了实现上述目的，本实用新型是通过如下的技术方案来实现：一种挂壁式生活废水净化回收器，其结构包括第一出水管接口、电源接口、第二出水管接口、第二出水口、控制按钮、主体、进水管、量表、电源接口螺丝、第一出水口，所述第一出水管接口平行于第二出水管接口，所述电源接口安装于电源接口螺丝下端，所述电源接口螺丝安装于主体下端，所述第一出水口设于主体与第一出水管接口之间，所述第二出水口设于第二出水管接口与主体之间，所述控制按钮嵌入安装于主体表面上，所述进水管安装于主体上端，所述第一出水口平行于第二出水口，所述主体包括接电端、处理器、第二出水管、进水口、第一进水管、加热器、外壳、第二水箱、第一水箱，所述接电端安装于电源接口上端，所述处理器安装于第二出水管接口上端，所述第二出水管设于第二出水管接口与第二水箱之间，所述第一进水管设于第一水箱与第一出水口之间，所述加热器安装于第二水箱下端，所述进水口与第一水箱为一体化结构，所述外壳与第一出水口为一体化结构。
进一步地，所述电源接口平行于第二出水管接口。
进一步地，所述电源接口平行于第一出水管接口。
进一步地，所述第二出水管接口与外壳为一体化结构。
进一步地，所述电源接口平行于第一出水口。
进一步地，所述主体采用不锈钢材质，耐空气腐蚀。
进一步地，所述电源接口螺丝采用铁材质，坚固耐用，不易变形。
有益效果
本实用新型一种挂壁式生活废水净化回收器，废水从进水管进入，水量可通过量表进行观察，当温度为水的凝结点以上时，水流从第一水箱通过第一进水管流到第一出水口，当温度为水的凝结点以下时，使用控制按钮，处理器控制加热器对第二水箱进行加热，使得水流吸热不凝固，水流从第二出水管流到第二出水管接口流出，接电端用来接通电源为加热器提供电能，在冬季或者寒冷的地区废水结冰后，可利用加热器对水加热液化，使得管道不会堵塞，废水利用率提高。
