申请日2018.01.18
公开(公告)日2018.11.20
IPC分类号B01F5/02; B01F13/02
摘要
本实用新型公开了一种工业污水调节池防沉积装置，包括移动平台;所述移动平台设置在调节池底部;所述移动平台包括射流模块和气流模块;所述射流模块设置在移动平台的底部;所述射流模块包括喷嘴、自锁阀门和高压水泵;所述喷嘴出口朝下倾斜设置;若干所述喷嘴周向均匀分布于移动平台侧面;所述喷嘴入口与高压水泵出口连通;所述高压水泵设置在调节池外部;所述自锁阀门设置在喷嘴出口端;所述自锁阀门包括弹簧转轴和隔片;所述弹簧转轴设置在喷嘴出口外边缘;所述隔片安装在弹簧转轴上，绕弹簧转轴旋转;所述隔片与喷嘴出口封闭设置;该防沉积装置噪音小、能耗低、效率高，显著降低了用电成本，改善了员工工作环境。
权利要求书
1.一种工业污水调节池防沉积装置，其特征在于：包括移动平台(1);所述移动平台(1)设置在调节池底部;所述移动平台(1)包括射流模块(11)和气流模块(12);所述射流模块(11)设置在移动平台(1)的底部;所述射流模块(11)包括喷嘴(111)、自锁阀门(112)和高压水泵;所述喷嘴(111)出口朝下倾斜设置;若干所述喷嘴(111)周向均匀分布于移动平台(1)侧面;所述喷嘴(111)入口与高压水泵出口连通;所述自锁阀门(112)设置在喷嘴(111)出口端;所述自锁阀门(112)包括弹簧转轴(1121)和隔片(1122);所述弹簧转轴(1121)设置在喷嘴(111)出口外边缘;所述隔片(1122)安装在弹簧转轴(1121)上，绕弹簧转轴(1121)旋转。
2.根据权利要求1所述的一种工业污水调节池防沉积装置，其特征在于：所述气流模块(12)设置在移动平台(1)的顶部;所述气流模块(12)包括曝气管(121)、导流板(122)和气泵;所述曝气管(121)进口与气泵出口连通;所述导流板(122)设置在曝气管(121)上方;所述导流板(122)上端向移动平台(1)外侧倾斜。

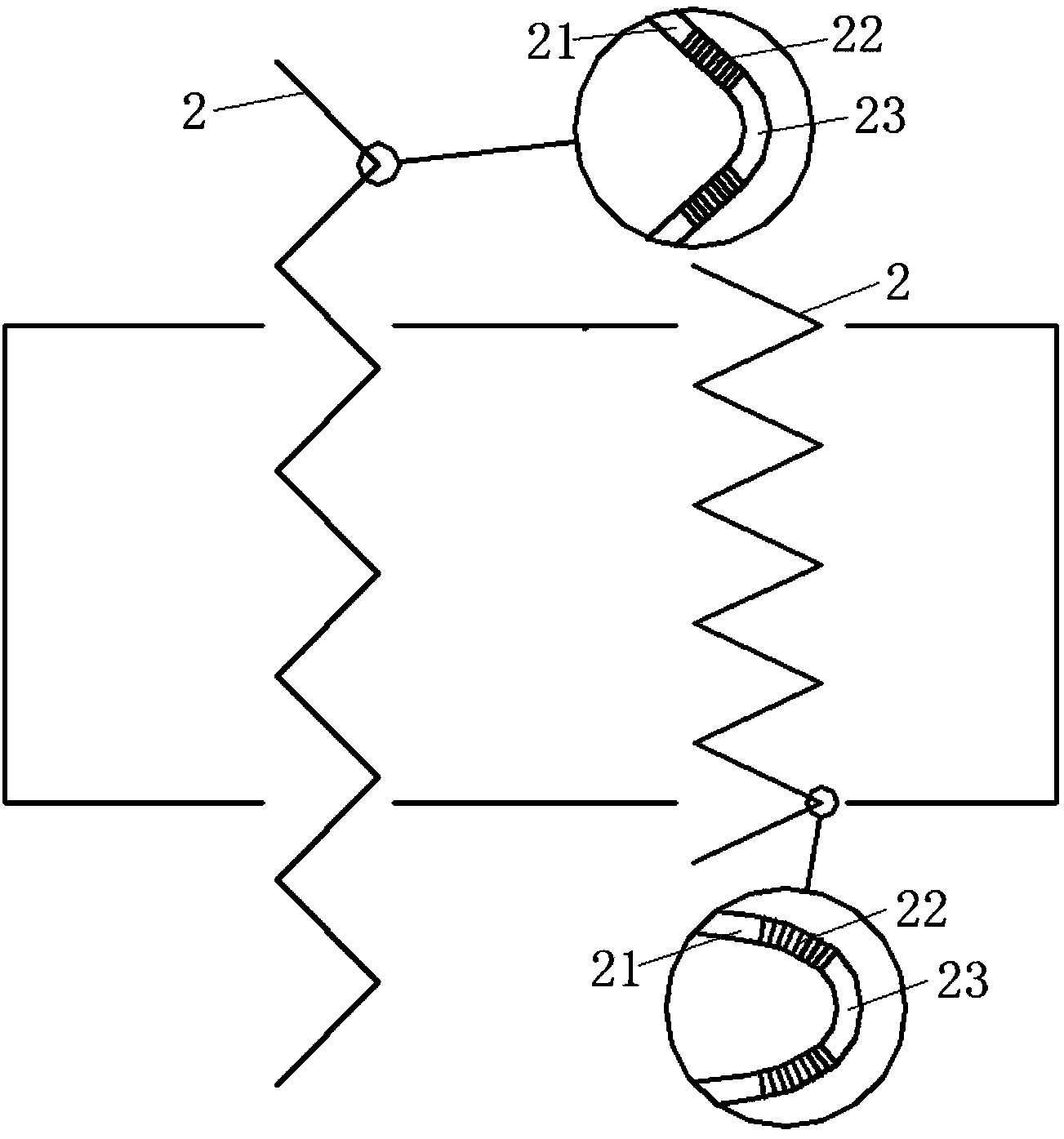

3.根据权利要求1所述的一种工业污水调节池防沉积装置，其特征在于：还包括伸缩轨道(2);所述伸缩轨道(2)安装在调节池底部;所述移动平台(1)安装在伸缩轨道(2)上，沿轨道路径移动;所述伸缩轨道(2)呈“之”字形，沿自身长度方向可伸缩调节;所述伸缩轨道(2)包括直轨道(21)、弯轨道(22)和过渡轨道(23);所述过渡轨道(23)两端分别与直轨道(21)、弯轨道(22)连接;所述过渡轨道(23)为软性材料制成;所述过渡轨道(23)由多节形变单元拼接而成。
说明书
一种工业污水调节池防沉积装置
技术领域
本实用新型涉及污水处理领域，尤其涉及一种工业污水调节池防沉积装置。
背景技术
在处理工业废水时，因为企业各个时段的生产任务有所不同，所以产生的废水中各污染物比重也有差别，为了使被处理的污水水质稳定，经常设置一个调节池用来存积污水。当污水积蓄一段时间后再统一处理，这样每一批的污水水质稳定，更利于有针对性地调整净化工艺。而积蓄在调节池中的污水只经过格栅粗略过滤，其中有大量的固体杂质容易在池底沉积，所以需要对池水进行持续搅拌来防止沉积发生。目前大多污水处理系统都是通过机械搅拌机进行强制搅拌，需要消耗大量的电力，增加了企业的污水处理成本，同时工作中产生较大的噪声会损害员工健康。因此需要发明一种噪音小、能耗低、效率高的工业污水调节池防沉积装置。
发明内容
发明目的：为了克服现有技术中存在的不足，本实用新型提供一种噪音小、能耗低、效率高的工业污水调节池防沉积装置。
技术方案：为实现上述目的，本实用新型的一种工业污水调节池防沉积装置，包括移动平台;所述移动平台设置在调节池底部;所述移动平台包括射流模块和气流模块;所述射流模块设置在移动平台的底部;所述射流模块包括喷嘴、自锁阀门和高压水泵;所述喷嘴出口朝下倾斜设置;若干所述喷嘴周向均匀分布于移动平台侧面;所述喷嘴入口与高压水泵出口连通;所述高压水泵设置在调节池外部;所述自锁阀门设置在喷嘴出口端;所述自锁阀门包括弹簧转轴和隔片;所述弹簧转轴设置在喷嘴出口外边缘;所述隔片安装在弹簧转轴上，绕弹簧转轴旋转。
进一步地，所述气流模块设置在移动平台的顶部;所述气流模块包括曝气管、导流板和气泵;所述曝气管进口与气泵出口连通;所述气泵设置在调节池外部;所述导流板设置在曝气管上方;所述导流板上端向移动平台外侧倾斜。
进一步地，还包括伸缩轨道;所述伸缩轨道安装在调节池底部;所述移动平台安装在伸缩轨道上，沿轨道路径移动;所述伸缩轨道呈“之”字形，沿自身长度方向可伸缩调节;所述伸缩轨道包括直轨道、弯轨道和过渡轨道;所述过渡轨道两端分别与直轨道、弯轨道连接;所述过渡轨道为软性材料制成;所述过渡轨道由多节形变单元拼接而成。
有益效果：本实用新型的一种工业污水调节池防沉积装置，在移动平台周围设置射流喷嘴，可以有效清洗调节池池底，防止固体沉积;在移动平台顶部设置曝气管，利用上升气泡持续带动池水流动，使水中固体物质不易沉积;曝气管上方设置倾斜的导流板，可以有效增大曝气管作用范围;伸缩轨道可以进一步扩展移动平台的作用范围;伸缩轨道的伸缩设计可以在不改变行进速度的情况下，根据水质灵活调节移动平台对单位体积水域的作用时间。
