申请日2018.01.18
公开(公告)日2018.11.23
IPC分类号C02F1/44; B01D61/02; B01D65/10
摘要
本实用新型公开了一种自动调节废水比的RO机,包括第一级滤芯、RO滤芯，RO滤芯设有两出水端，一端为与龙头相连通的纯水端、另一端为通向下水道的浓水端，纯水端连接第三级滤芯后与龙头连接，第一级滤芯出水端与RO滤芯的进水端之间设有一进水电磁阀，通过进水电磁阀控制第一级滤芯出水端的通断，RO滤芯的浓水端与下水道之间设有一废水电磁阀，通过废水电磁阀连通或切断浓水端，还包括一用于检测RO滤芯的反渗透膜之前水路压力的压力传感器，以及用于控制废水电磁阀流量大小的电控板，压力传感器将信号传递至电控板，调节废水电磁阀的流量，进而调节废水比，本实用新型可以实现根据渗透膜前的压力自动调节废水比，有效保护反渗透膜，延长使用寿命。
权利要求书
1.一种自动调节废水比的RO机,包括与原水相接通的第一级滤芯，所述第一级滤芯的出水端与RO滤芯的进水端相连通，所述RO滤芯设有两出水端，所述两出水端一端为与龙头相连通的纯水端、另一端为通向下水道的浓水端，所述纯水端连接第三级滤芯后与龙头连接，所述第一级滤芯出水端与RO滤芯的进水端之间设有一进水电磁阀，通过所述进水电磁阀控制所述第一级滤芯出水端的通断，所述RO滤芯的浓水端与下水道之间设有一废水电磁阀，通过所述废水电磁阀连通或切断所述浓水端，其特征在于：还包括一用于检测RO滤芯的反渗透膜之前水路压力的压力传感器，以及用于控制所述废水电磁阀流量大小的电控板，所述压力传感器将信号传递至所述电控板，调节所述废水电磁阀的流量，进而调节废水比。
2.根据权利要求1所述的一种自动调节废水比的RO机，其特征在于，所述纯水端与所述第三级滤芯之间连接一水质传感器，和/或所述浓水端与所述下水道之间连接一水质传感器，通过所述水质传感器实时检测所述纯水端水质状况，并传递信号给所述电控板，所述电控板结合所述压力传感器的信号和水质传感器的信号对所述废水电磁阀的流量进行调节。
3.根据权利要求2所述的一种自动调节废水比的RO机，其特征在于，所述水质传感器包括带有过水通道的传感器单元，所述传感器单元内设有检测装置，所述检测装置与所述过水通道的水质中的待检测物质产生电位差进而形成电信号，所述检测装置通过PCB板将电信号反馈至所述电控板。
4.根据权利要求3所述的一种自动调节废水比的RO机，其特征在于，所述检测装置包括检测电极和参比电极，通过所述检测电极对水质中的待检测物质的含量进行检测，通过所述参比电极校验电极参数。
5.根据权利要求1所述的一种自动调节废水比的RO机，其特征在于，所述第一级滤芯的出水端与所述RO滤芯的进水端之间设有一压力泵。
说明书
一种自动调节废水比的RO机
技术领域
本实用新型涉及一种自动调节废水比的RO机。
背景技术
为了提高饮水质量，且水质较差时，也会损坏水管及热水器、热水壶等盛装器具，因此很多家庭都在水路中装设过滤器，这样一打开水龙头，就能得到经过滤的纯净水，使用非常方便，然而，现有RO净水机中废水比是固定不变的，一种规格RO机需配一个对应流量的废水电磁阀，导致废水电磁阀规格不固定，比较多样,容易导致客户用混，引起客户投诉及抱怨。
实用新型内容
为了解决上述技术问题，本实用新型的目的在于提供一种自动调节废水比的RO机。
本实用新型通过以下技术方案来实现：

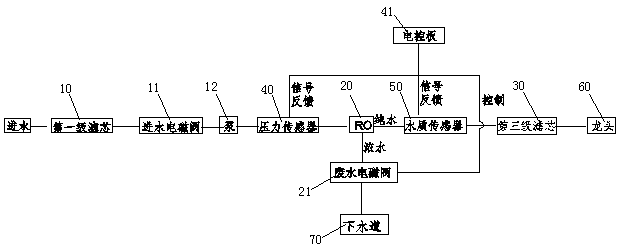

一种自动调节废水比的RO机,包括与原水相接通的第一级滤芯，所述第一级滤芯的出水端与RO滤芯的进水端相连通，所述RO滤芯设有两出水端，所述两出水端一端为与龙头相连通的纯水端、另一端为通向下水道的浓水端，所述纯水端连接第三级滤芯后与龙头连接，所述第一级滤芯出水端与RO滤芯的进水端之间设有一进水电磁阀，通过所述进水电磁阀控制所述第一级滤芯出水端的通断，所述RO滤芯的浓水端与下水道之间设有一废水电磁阀，通过所述废水电磁阀连通或切断所述浓水端，还包括一用于检测RO滤芯的反渗透膜之前水路压力的压力传感器，以及用于控制所述废水电磁阀流量大小的电控板，所述压力传感器将信号传递至所述电控板，调节所述废水电磁阀的流量，进而调节废水比。
优选的，所述纯水端与所述第三级滤芯之间连接一水质传感器，和/或所述浓水端与所述下水道之间连接一水质传感器，通过所述水质传感器实时检测所述纯水端水质状况，并传递信号给所述电控板，所述电控板结合所述压力传感器的信号和水质传感器的信号对所述废水电磁阀的流量进行调节。
优选的，所述水质传感器包括带有过水通道的传感器单元，所述传感器单元内设有检测装置，所述检测装置与所述过水通道的水质中的待检测物质产生电位差进而形成电信号，所述检测装置通过PCB板将电信号反馈至所述电控板。
优选的，所述检测装置包括检测电极和参比电极，通过所述检测电极对水质中的待检测物质的含量进行检测，通过所述参比电极校验电极参数。
优选的，所述第一级滤芯的出水端与所述RO滤芯的进水端之间设有一压力泵。
本实用新型的一种自动调节废水比的RO机，具有如下有益效果：
本实用新型包括第一级滤芯、RO滤芯，RO滤芯设有两出水端，两出水端一端为与龙头相连通的纯水端、另一端为通向下水道的浓水端，纯水端连接第三级滤芯后与龙头连接，第一级滤芯出水端与RO滤芯的进水端之间设有一进水电磁阀，通过进水电磁阀控制第一级滤芯出水端的通断，RO滤芯的浓水端与下水道之间设有一废水电磁阀，通过废水电磁阀连通或切断浓水端，还包括一用于检测RO滤芯的反渗透膜之前水路压力的压力传感器，以及用于控制废水电磁阀流量大小的电控板，压力传感器将信号传递至电控板，调节废水电磁阀的流量，进而调节废水比，本实用新型可以实现根据渗透膜前的压力自动调节废水比。
