申请日2018.01.17
公开(公告)日2018.06.05
IPC分类号G05B19/418; H04N7/18
摘要
本发明涉及一种污水处理设施远程操控平台，其包括运营控制中心、现场工控机、现场交换机、可编程逻辑控制器和摄像头;运营控制中心包括控制中心交换机及与所述控制中心交换机连接的本地电脑。本发明结构简单，操控方便，人工成本低，工作效率高，能有效降低环境风险，还可将有效环境污染防治信息进行公开，加强社会公众和环保管理相关行政部门的监督，便民利民。
权利要求书
1.一种污水处理设施远程操控平台，其特征在于：所述操控平台包括运营控制中心、现场工控机、现场交换机、可编程逻辑控制器和摄像头;
所述运营控制中心包括控制中心交换机及与所述控制中心交换机连接的本地电脑;
所述本地电脑上装有远程操作系统，所述远程操作系统主要由远程控制软件来实现其功能;所述远程控制软件由安装在所述本地电脑上的主控端软件和安装在所述现场工控机上的被控端软件组成;所述本地电脑通过所述主控端软件和被控端软件对所述现场工控机进行远程控制，并实时显示监控界面和工控机界面，同时实现在工控机界面上进行操作;
所述现场交换机分别连接所述现场工控机、摄像头和控制中心交换机，以实现所述运营控制中心与所述现场工控机和摄像头之间的数据传输，将所述现场工控机中的数据、工控界面和摄像头拍摄的现场画面传输给所述运营控制中心，并将所述运营控制中心的指令发送给所述现场工控机;
所述现场工控机连接所述可编程逻辑控制器并对所述可编程逻辑控制器进行各种操作;同时，所述现场工控机通过其安装的被控端软件与所述本地电脑安装的主控端软件进行通讯，并接受所述本地电脑的主控端软件的控制;
所述可编程逻辑控制器实时接收由现场仪器和仪表收集现场的模拟量信号，并根据预先编制的程序实时控制现场动力设备工作。
2.如权利要求1所述的污水处理设施远程操控平台，其特征在于：所述运营控制中心是通过有线宽带或无线网或无线电台与所述现场交换机实现互联。
3.如权利要求1所述的污水处理设施远程操控平台，其特征在于：所述现场工控机是一台安装了西门子S7-300软件和远程控制软件的被控端软件专用电脑;所述现场工控机通过S7-300软件与所述可编程逻辑控制器实现连接，并通过S7-300软件的人机交互界面实现对所述可编程逻辑控制器进行各种操作。
4.如权利要求1所述的污水处理设施远程操控平台，其特征在于：所述可编程逻辑控制器由西门子S7-300软件和西门子可编程控制器、内存和电气元件组成。
5.如权利要求1所述的污水处理设施远程操控平台，其特征在于：所述摄像头通过所述现场交换机与所述运营控制中心连接，用于实时采集现场画面。
6.如权利要求1所述的污水处理设施远程操控平台，其特征在于，所述操控平台的使用方法具体包括：
(1)现场数据采集汇总与操作
通过现场可自动设备，将现场设备运行状态和辅助控制仪表实时数据信息集中到所述可编程逻辑控制器中，配以所述现场工控机进行操作，实现现场的自动化操作;
(2)现场运行画面监控
在现场关键工艺控制点和主要设备区域安装所述摄像头，实时查看现场监控画面;
(3)运营控制中心与现场的互动
所述运营控制中心通过有线宽带或无线网或无线电台与所述现场交换机互联，通过所述现场交换机与所述现场工控机和摄像头进行实时通讯;所述现场工控机实时将现场工控界面和监控画面传输到所述运营控制中心，由所述运营控制中心及时收集和统计汇总各站点的信息，通过专业的分析作出相应的指令，及时在所述运营控制中心对现场运行情况作出调整。
说明书
一种污水处理设施远程操控平台
技术领域
本发明涉及污水处理技术领域，具体涉及一种污水处理设施远程操控平台。
背景技术
传统的污水站运营管理模式存在专业技术人员能力要求高、需求量大，但一般污水站难以配备专业技术人员，易导致现场问题频发、处理不及时、不专业、不到位的弊病，大大增加了环境风险。针对当前传统运营管理模式，研发一款能够实时控制，实时传输，实时监测的远程运营管理平台显得尤为重要。新开发的平台需要达到现场运行画面和设备动态监控，对现场站点设备进行在线操作，现场运行数据实时采集和传输到运营控制中心，并及时进行统计和分析作出相应指令等功能。
可编辑逻辑控制器(Programmable Logic Controller，PLC)起源于上个世纪60年代的美国，在八十年代到九十年代间得到迅速的发展，近十年来，PLC开始越来越广泛的运用于污水处理领域，各大中型污水站均已实现现场的自动化控制，即：通过工控机实现对工艺单元机电设备进行自动化操作运行。但通过有线宽带将多个污水站的工艺参数和工控界面集中传输到一套系统中，目前还少有耳闻。国内外各专业运营公司对于污水站的运营管理模式也多是采用传统的管理模式。
传统的污水站运营模式，人力资源消耗多，且每个站点都需要安排专业的技术人员，不便于统一管理，信息反馈不及时，很难做到实时控制。
发明内容
针对传统的污水站运营模式这种人力成本和管理成本高，工艺事故发生风险大的弊病，本发明提出了一种结构简单，操控方便，人工成本低，工作效率高，能有效降低环境风险，还可将有效环境污染防治信息进行公开，加强社会公众和环保管理相关行政部门的监督，便民利民的污水处理设施远程操控平台。
本发明的技术方案如下：

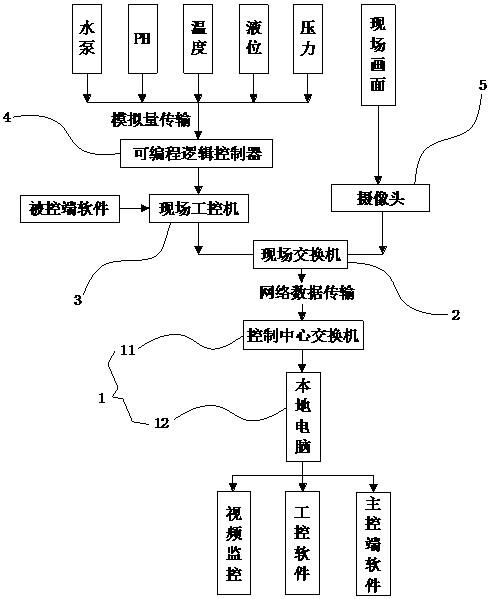

上述的污水处理设施远程操控平台，包括运营控制中心、现场工控机、现场交换机、可编程逻辑控制器和摄像头;
所述运营控制中心包括控制中心交换机及与所述控制中心交换机连接的本地电脑;
所述本地电脑上装有远程操作系统，所述远程操作系统主要由远程控制软件来实现其功能;所述远程控制软件由安装在所述本地电脑上的主控端软件和安装在所述现场工控机上的被控端软件组成;所述本地电脑通过所述主控端软件和被控端软件对所述现场工控机进行远程控制，并实时显示监控界面和工控机界面，同时实现在工控机界面上进行操作;
所述现场交换机分别连接所述现场工控机、摄像头和控制中心交换机，以实现所述运营控制中心与所述现场工控机和摄像头之间的数据传输，将所述现场工控机中的数据、工控界面和摄像头拍摄的现场画面传输给所述运营控制中心，并将所述运营控制中心的指令发送给所述现场工控机;
所述现场工控机连接所述可编程逻辑控制器并对所述可编程逻辑控制器进行各种操作;同时，所述现场工控机通过其安装的被控端软件与所述本地电脑安装的主控端软件进行通讯，并接受所述本地电脑的主控端软件的控制;
所述可编程逻辑控制器实时接收由现场仪器和仪表收集的现场水质PH值、液位值、压力值和温度值等的模拟量信号，并根据预先编制的程序实时控制现场动力设备工作。
所述污水处理设施远程操控平台，其中：所述运营控制中心是通过有线宽带或无线网或无线电台与所述现场交换机实现互联。
所述污水处理设施远程操控平台，其中：所述现场工控机是一台安装了西门子S7-300软件和远程控制软件的被控端软件专用电脑;所述现场工控机通过S7-300软件与所述可编程逻辑控制器实现连接，并通过S7-300软件的人机交互界面实现对所述可编程逻辑控制器进行各种操作。
所述污水处理设施远程操控平台，其中：所述可编程逻辑控制器由西门子S7-300软件和西门子可编程控制器、内存和电气元件组成。
所述污水处理设施远程操控平台，其中：所述摄像头通过所述现场交换机与所述运营控制中心连接，用于实时采集现场画面。
所述污水处理设施远程操控平台，其使用方法具体包括：
(1)现场数据采集汇总与操作
通过现场可自动设备，将现场设备运行状态和辅助控制仪表实时数据信息集中到所述可编程逻辑控制器中，配以所述现场工控机进行操作，实现现场的自动化操作;
(2)现场运行画面监控
在现场关键工艺控制点和主要设备区域安装所述摄像头，实时查看现场监控画面;
(3)运营控制中心与现场的互动
所述运营控制中心通过有线宽带或无线网或无线电台与所述现场交换机互联，通过所述现场交换机与所述现场工控机和摄像头进行实时通讯;所述现场工控机实时将现场工控界面和监控画面传输到所述运营控制中心，由所述运营控制中心及时收集和统计汇总各站点的信息，通过专业的分析作出相应的指令，及时在所述运营控制中心对现场运行情况作出调整。
有益效果：
本发明污水处理设施远程操控平台结构简单，操控方便，能实现操作运营控制中心的本地电脑，通过安装的远程控制软件对异地的现场工控机中安装的软件进行操作，从而对现场的动力设备进行操作控制，由电脑程序代替基础操作，利用监控设施来巡视检查，进行统计分析多站点、多渠道信息，达到一人管控多个污水站，不仅便于统一管理，信息反馈及时，而且能做到实时控制，同时节省了人工成本，提高了工作效率，降低了环境风险，还可将有效环境污染防治信息进行公开，加强社会公众和环保管理相关行政部门的监督，便民利民。
