申请日2018.01.17
公开(公告)日2018.07.06
IPC分类号C02F9/12; C02F101/20
摘要
本发明涉及一种回收设备，尤其涉及一种污水处理用废弃金属回收设备。本发明要解决的技术问题是提供一种污水处理用废弃金属回收设备。本发明提供了这样一种污水处理用废弃金属回收设备，包括有安装板、污水箱、硬质管、进水箱、支撑杆、支撑块等;安装板顶部左侧设有污水箱，污水箱右壁下部设有硬质管，污水箱顶部镶嵌式设有进水箱，进水箱左右两壁下部设有支撑杆，支撑杆下端与污水箱顶部连接，进水箱左右两壁内侧上部对称设有支撑块。本发明达到了能自动收集废弃金属和收集够仔细的效果，刮板左右移动能够更好的将收集箱内的污水排出，人们可以通过玻璃板对照刻度尺来更好的观察污水箱内的情况，能够更好的了解是否需要继续添加污水。
权利要求书

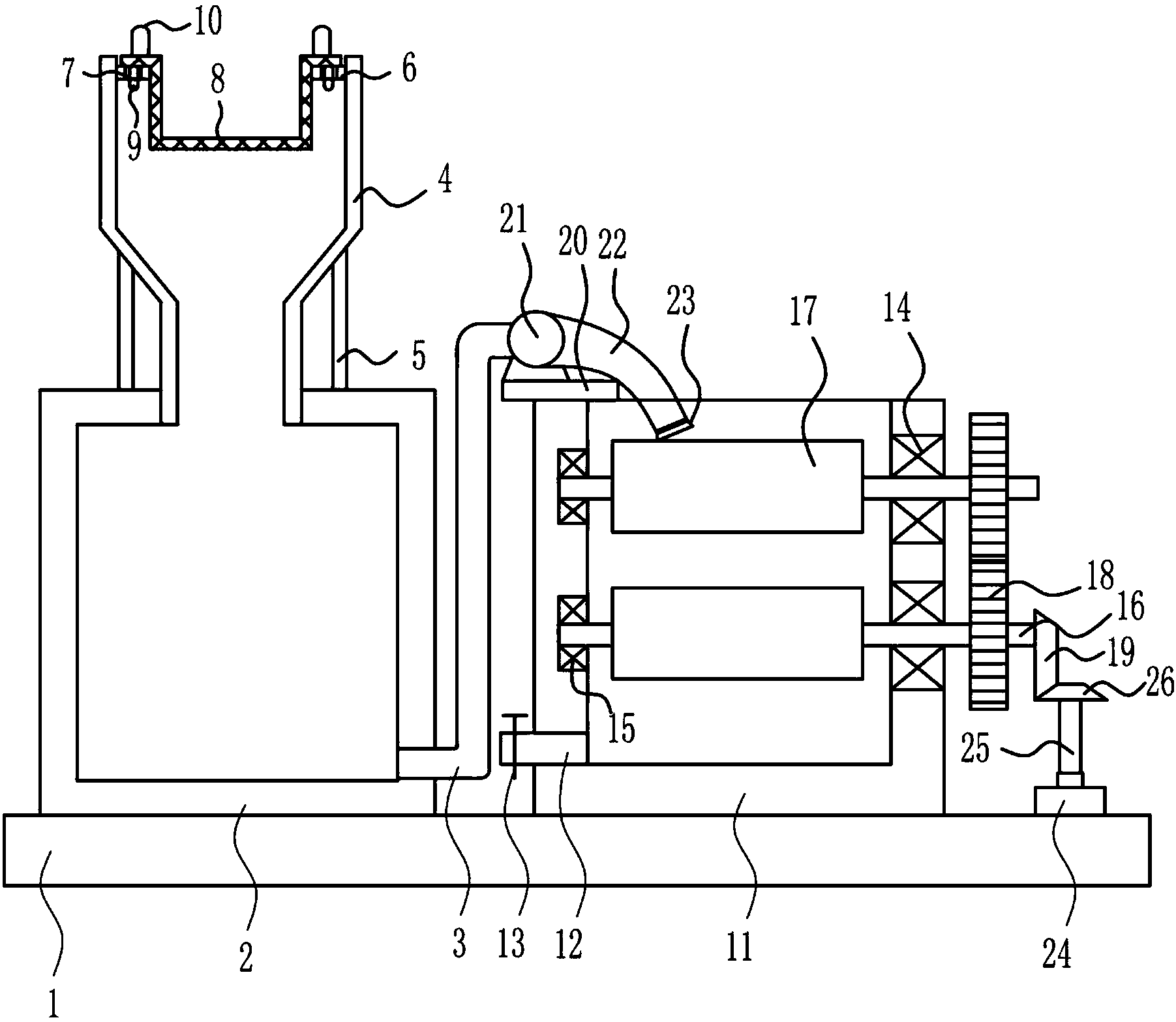

1.一种污水处理用废弃金属回收设备，其特征在于，包括有安装板(1)、污水箱(2)、硬质管(3)、进水箱(4)、支撑杆(5)、支撑块(6)、网框(8)、卡杆(9)、拉手(10)、收集箱(11)、出水管(12)、阀门(13)、第一轴承座(14)、第二轴承座(15)、转轴(16)、永磁体(17)、大齿轮(18)、第一锥齿轮(19)、支撑板(20)、水泵(21)、软管(22)、喷头(23)、电机(24)、转杆(25)和第二锥齿轮(26)，安装板(1)顶部左侧设有污水箱(2)，污水箱(2)右壁下部设有硬质管(3)，污水箱(2)顶部镶嵌式设有进水箱(4)，进水箱(4)左右两壁下部设有支撑杆(5)，支撑杆(5)下端与污水箱(2)顶部连接，进水箱(4)左右两壁内侧上部对称设有支撑块(6)，支撑块(6)中部开有通孔(7)，左右两方的支撑块(6)上端放置有网框(8)，网框(8)底部左右两侧对称设有卡杆(9)，卡杆(9)位于通孔(7)内，网框(8)顶部左右两侧对称设有拉手(10)，安装板(1)顶部右侧设有收集箱(11)，收集箱(11)左壁下部设有出水管(12)，出水管(12)左部设有阀门(13)，收集箱(11)右壁上下镶嵌式对称设有第一轴承座(14)，收集箱(11)左壁上下镶嵌式对称设有第二轴承座(15)，第二轴承座(15)和第一轴承座(14)上安装有转轴(16)，转轴(16)左部设有永磁体(17)，转轴(16)右部设有大齿轮(18)，上方的大齿轮(18)和下方的大齿轮(18)啮合，下方的转轴(16)右端设有第一锥齿轮(19)，收集箱(11)左壁顶部设有支撑板(20)，支撑板(20)顶部左侧设有水泵(21)，水泵(21)左端与硬质管(3)右端连接，水泵(21)右端设有软管(22)，软管(22)右端设有喷头(23)，喷头(23)位于收集箱(11)内，安装板(1)顶部右侧设有电机(24)，电机(24)位于收集箱(11)右方，电机(24)的输出轴上设有转杆(25)，转杆(25)上端设有第二锥齿轮(26)，第二锥齿轮(26)和第一锥齿轮(19)啮合。
2.根据权利要求1所述的一种污水处理用废弃金属回收设备，其特征在于，还包括有密封圈(27)、移动杆(28)、刮板(29)、连接板(30)、弹簧(31)和凸轮(32)，收集箱(11)右壁下部设有密封圈(27)，密封圈(27)内设有移动杆(28)，移动杆(28)左端设有刮板(29)，移动杆(28)右端设有连接板(30)，连接板(30)左侧上部设有弹簧(31)，弹簧(31)左端与密封圈(27)右侧下部连接，移动杆(28)右部位于弹簧(31)内，转杆(25)左侧下部设有凸轮(32)，凸轮(32)左侧与连接板(30)右侧接触。
3.根据权利要求2所述的一种污水处理用废弃金属回收设备，其特征在于，还包括有玻璃板(33)和刻度尺(34)，污水箱(2)左壁镶嵌式设有玻璃板(33)，玻璃板(33)前侧设有刻度尺(34)。
4.根据权利要求3所述的一种污水处理用废弃金属回收设备，其特征在于，还包括有圆环(35)、固定杆(36)、挂钩(37)和拉绳(38)，软管(22)顶部右侧设有圆环(35)，支撑板(20)顶部右侧设有固定杆(36)，固定杆(36)位于水泵(21)右方，固定杆(36)右侧上部设有挂钩(37)，挂钩(37)上设有拉绳(38)，拉绳(38)下端与圆环(35)连接。
说明书
一种污水处理用废弃金属回收设备
技术领域
本发明涉及一种回收设备，尤其涉及一种污水处理用废弃金属回收设备。
背景技术
污水，通常指受一定污染的、来自生活和生产的排出水。污水主要有生活污水、工业废水和初期雨水。污水的主要污染物有病原体污染物、耗氧污染物、植物营养物和有毒污染物等，人类生产活动造成的水体污染中，工业引起的水体污染最严重。如工业废水，它含污染物多，成分复杂，不仅在水中不易净化，而且处理也比较困难。工业废水，是工业污染引起水体污染的最重要的原因。它占工业排出的污染物的大部分。工业废水所含的污染物因工厂种类不同而千差万别，即使是同类工厂，生产过程不同，其所含污染物的质和量也不一样。工业除了排出的废水直接注入水体引起污染外，固体废物和废气也会污染水体。
金属是一种具有光泽(即对可见光强烈反射)、富有延展性、容易导电、导热等性质的物质。地球上的绝大多数金属元素是以化合态存在于自然界中的。这是因为多数金属的化学性质比较活泼，只有极少数的金属如金、银等以游离态存在。金属在自然界中广泛存在，在生活中应用极为普遍，是在现代工业中非常重要和应用最多的一类物质。
在平常的污水处理中，污水中都会有一些废弃的金属掺杂在里面，人们通常都是手动将金属打捞上来的，存在不能自动收集废弃金属和收集的不够仔细的缺点，因此亟需研发一种能自动收集废弃金属和收集够仔细的污水处理用废弃金属回收设备。
发明内容
(1)要解决的技术问题
本发明为了克服污水中都会有一些废弃的金属掺杂在里面，人们通常都是手动将金属打捞上来的，存在不能自动收集废弃金属和收集的不够仔细的缺点，本发明要解决的技术问题是提供一种污水处理用废弃金属回收设备。
(2)技术方案
为了解决上述技术问题，本发明提供了这样一种污水处理用废弃金属回收设备，包括有安装板、污水箱、硬质管、进水箱、支撑杆、支撑块、网框、卡杆、拉手、收集箱、出水管、阀门、第一轴承座、第二轴承座、转轴、永磁体、大齿轮、第一锥齿轮、支撑板、水泵、软管、喷头、电机、转杆和第二锥齿轮，安装板顶部左侧设有污水箱，污水箱右壁下部设有硬质管，污水箱顶部镶嵌式设有进水箱，进水箱左右两壁下部设有支撑杆，支撑杆下端与污水箱顶部连接，进水箱左右两壁内侧上部对称设有支撑块，支撑块中部开有通孔，左右两方的支撑块上端放置有网框，网框底部左右两侧对称设有卡杆，卡杆位于通孔内，网框顶部左右两侧对称设有拉手，安装板顶部右侧设有收集箱，收集箱左壁下部设有出水管，出水管左部设有阀门，收集箱右壁上下镶嵌式对称设有第一轴承座，收集箱左壁上下镶嵌式对称设有第二轴承座，第二轴承座和第一轴承座上安装有转轴，转轴左部设有永磁体，转轴右部设有大齿轮，上方的大齿轮和下方的大齿轮啮合，下方的转轴右端设有第一锥齿轮，收集箱左壁顶部设有支撑板，支撑板顶部左侧设有水泵，水泵左端与硬质管右端连接，水泵右端设有软管，软管右端设有喷头，喷头位于收集箱内，安装板顶部右侧设有电机，电机位于收集箱右方，电机的输出轴上设有转杆，转杆上端设有第二锥齿轮，第二锥齿轮和第一锥齿轮啮合。
优选地，还包括有密封圈、移动杆、刮板、连接板、弹簧和凸轮，收集箱右壁下部设有密封圈，密封圈内设有移动杆，移动杆左端设有刮板，移动杆右端设有连接板，连接板左侧上部设有弹簧，弹簧左端与密封圈右侧下部连接，移动杆右部位于弹簧内，转杆左侧下部设有凸轮，凸轮左侧与连接板右侧接触。
优选地，还包括有玻璃板和刻度尺，污水箱左壁镶嵌式设有玻璃板，玻璃板前侧设有刻度尺。
优选地，还包括有圆环、固定杆、挂钩和拉绳，软管顶部右侧设有圆环，支撑板顶部右侧设有固定杆，固定杆位于水泵右方，固定杆右侧上部设有挂钩，挂钩上设有拉绳，拉绳下端与圆环连接。
工作原理：污水中会掺杂着一些废弃的金属，人们通常都是将污水中的金属打捞起来，打捞起来的金属能够再次回收利用，但是人们手动打捞的效率不够高，由此可以用到本设备，当人们需要回收金属时，人们可以将污水排入进水箱内，网框能够对污水中的杂质进行过滤，进水箱内的污水能够流入污水箱内，污水箱内的污水到达一定量后人们再停止将污水排入进水箱内，人们可以手动通过拉手将网框取出，从而使得人们能够将网框上的杂质清理掉，然后人们再手动通过拉手移动网框，将卡杆放入通孔内，从而使得网框能够更好的固定住，然后人们可以启动水泵，水泵通过硬质管将污水箱内的污水吸入，再排入到软管内，软管内的污水通过喷头喷洒到永磁体上，然后人们可以启动电机正方向转动，电机正方向转动带动转杆正方向转动，转杆正方向转动带动第二锥齿轮正方向转动，第二锥齿轮正方向转动带动第一锥齿轮正方向转动，第一锥齿轮正方向转动带动下方的转轴正方向转动，下方的转轴正方向转动带动下方的大齿轮和永磁体正方向转动，下方的大齿轮正方向转动带动上方的大齿轮反方向转动，上方的大齿轮反方向转动带动上方的转轴反方向转动，上方的转轴反方向转动带动上方的永磁体反方向转动，永磁体能够吸附金属，从而使得下方的永磁体正方向转动和上方的永磁体反方向转能够更好的将金属吸附，人们将金属吸附完后，人们再关闭电机与水泵，然后人们打开阀门，收集箱内的污水通过出水管排出，收集箱内的污水排出后人们再关闭阀门，然后人们再将永磁体上吸附的金属取下即可。
因为还包括有密封圈、移动杆、刮板、连接板、弹簧和凸轮，收集箱右壁下部设有密封圈，密封圈内设有移动杆，移动杆左端设有刮板，移动杆右端设有连接板，连接板左侧上部设有弹簧，弹簧左端与密封圈右侧下部连接，移动杆右部位于弹簧内，转杆左侧下部设有凸轮，凸轮左侧与连接板右侧接触，所以当转杆转动时，转杆转动带动凸轮转动，凸轮转动不断敲击连接板，连接板被敲击挤压弹簧并向左移动移动杆，移动杆向左移动带动刮板向左移动，凸轮转动到合适位置后不再接触连接板，弹簧随之带动连接板复位，连接板向右移动带动移动杆向右移动，移动杆向右移动带动刮板向右移动，凸轮不断敲击连接板使得刮板能够不断左右移动，从而使得刮板左右移动能够更好的将收集箱内的污水排出。
因为还包括有玻璃板和刻度尺，污水箱左壁镶嵌式设有玻璃板，玻璃板前侧设有刻度尺，所以人们可以通过玻璃板对照刻度尺来更好的观察污水箱内的情况，能够更好的了解是否需要继续添加污水。
因为还包括有圆环、固定杆、挂钩和拉绳，软管顶部右侧设有圆环，支撑板顶部右侧设有固定杆，固定杆位于水泵右方，固定杆右侧上部设有挂钩，挂钩上设有拉绳，拉绳下端与圆环连接，所以当人们不需要将污水排入收集箱内时，人们可以手动将圆环挂在挂钩上，从而使得软管和喷头能够更好的固定住，当人们需要将污水排入收集箱内时，人们将圆环从挂钩上取出即可，拉绳能够更好的固定住软管。
(3)有益效果
本发明达到了能自动收集废弃金属和收集够仔细的效果，刮板左右移动能够更好的将收集箱内的污水排出，人们可以通过玻璃板对照刻度尺来更好的观察污水箱内的情况，能够更好的了解是否需要继续添加污水。
