申请日2017.12.12
公开(公告)日2018.06.29
IPC分类号G01N1/44
摘要
本实用新型公开了一种水质检测用的污泥干燥装置，包括装置本体，装置本体设置底座，底座的上方设置预热腔，预热腔的上方设置固定架，固定架的上方设置支撑柱，支撑柱的顶部设置蒸发皿，蒸发皿下方设置加热器，蒸发皿的上方设置环形架，装置本体设置导气罩，装置本体设置管道，预热腔的右侧设置集水箱，预热腔的内部设置放置槽，放置槽外侧设有预热导管，预热腔的左侧设置冷却箱。本实用新型结构简单，使用方便，能够有效的将污泥进行蒸发处理，将其内部的水分除去留下固体部分，而且装置本体设有预热部分，利用装置本体自身蒸发操作时所产生的热量进行预热工作，有效的提高了工作效率，也节约了大量的能源。
权利要求书

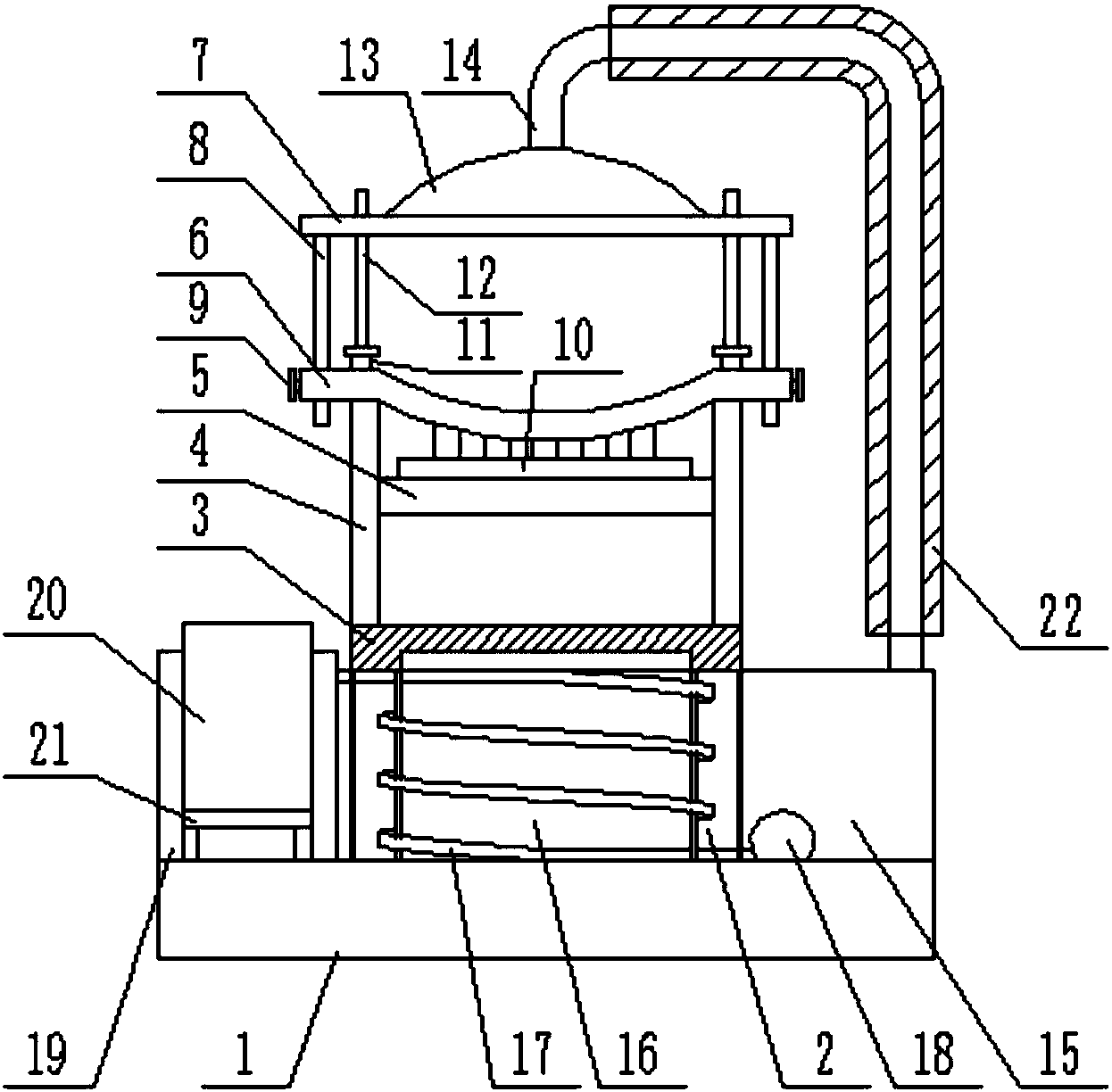

1.一种水质检测用的污泥干燥装置，包括装置本体，其特征在于，所述装置本体设置底座(1)，所述底座(1)的上方设置预热腔(2)，所述预热腔(2)与底座(1)之间通过焊接的方式固定连接，所述预热腔(2)的上方设置固定架(3)，所述固定架(3)与预热腔(2)的顶部通过焊接的方式固定连接，固定架(3)的上方设置支撑柱(4)，所述支撑柱(4)的底部与固定架(3)之间焊接连接，所述支撑柱(4)的内侧设置支撑横梁(5)，所述支撑横梁(5)与支撑柱(4)之间焊接连接，所述支撑柱(4)的顶部设置蒸发皿(6)，所述蒸发皿(6)架设在支撑柱(4)的上方，所述蒸发皿(6)下方设置加热器(10)，所述加热器(10)与支撑横梁(5)之间通过螺钉的作用固定连接，所述蒸发皿(6)的上方设置环形架(7)，装置本体设置导气罩(13)，装置本体设置管道(14)，所述管道(14)的一端与导气罩(13)的内部相互连通，预热腔(2)的右侧设置集水箱(15)，所述集水箱(15)与底座(1)之间通过螺钉的作用固定连接，所述管道(14)的另一端与集水箱(15)的内部相互连通，所述预热腔(2)的内部设置放置槽(16)，所述放置槽(16)外侧设有预热导管(17)，所述预热导管(17)设置在预热腔(2)的内部，预热导管(17)的右端与集水箱(15)的内部相互连通，预热腔(2)的左侧设置冷却箱(19)，所述冷却箱(19)与底座(1)之间通过螺钉的作用固定连接，所述预热导管(17)的左端与冷却箱(19)的内部相互连通。
2.根据权利要求1所述的水质检测用的污泥 干燥装置，其特征在于，所述环形架(7)与蒸发皿(6)之间通过支撑杆(8)的作用连接，所述支撑杆(8)与环形架(7)之间焊接连接，所述支撑杆(8)的底部插接在蒸发皿(6)上，所述蒸发皿(6)的端部对应支撑杆(8)的位置设置插孔。
3.根据权利要求1所述的水质检测用的污泥干燥装置，其特征在于，蒸发皿(6)的侧面设有紧固旋钮(9)，所述紧固旋钮(9)与蒸发皿(6)之间通过螺纹连接。
4.根据权利要求1所述的水质检测用的污泥干燥装置，其特征在于，所述蒸发皿(6)上还设置插槽(11)，所述插槽(11)设置在支撑杆(8)的内侧，所述插槽(11)与蒸发皿(6)之间通过螺钉固定，所述插槽(11)的内部设有隔热筒(12)，所述隔热筒(12)插接在插槽(11)上，所述隔热筒(12)设置在环形架(7)的内侧。
5.根据权利要求4所述的水质检测用的污泥干燥装置，其特征在于，所述隔热筒(12)的内壁上设置搭片(23)，所述搭片(23)与隔热筒(12)之间固定连接，所述搭片(23)上设置第一磁铁(24)，所述第一磁铁(24)镶嵌在搭片(23)上。
6.根据权利要求1所述的水质检测用的污泥干燥装置，其特征在于，所述导气罩(13)的底侧端部设置放置架(25)，所述放置架(25)与导气罩(13)是一体成型结构。
7.根据权利要求6所述的水质检测用的污泥干燥装置，其特征在于，所述放置架(25)的底面上设置第二磁铁(26)，所述第二磁铁(26)镶嵌在放置架(25)上，所述第二磁铁(26)与第一磁铁(24)之间相互作用，导气罩(13)放置在搭片(23)的上方。
8.根据权利要求1所述的水质检测用的污泥干燥装置，其特征在于，所述管道(14)的外壁上设置保暖护套(22)，所述保暖护套(22)包覆在管道(14)上。
9.根据权利要求1所述的水质检测用的污泥干燥装置，其特征在于，集水箱(15)的内部设有水泵(18)，所述预热导管(17)与水泵(18)之间相互连接。
10.根据权利要求1所述的水质检测用的污泥干燥装置，其特征在于，所述冷却箱(19)的内部设置成品盛放槽(20)，所述成品盛放槽(20)的底部设置支撑架(21)，所述成品盛放槽(20)放置在支撑架(21)的上方，所述支撑架(21)与冷却箱(19)的内壁之间通过焊接的方式固定连接。
说明书
一种水质检测用的污泥干燥装置
技术领域
本实用新型涉及一种检测设备，具体是一种水质检测用的污泥干燥装置。
背景技术
水是生命之源，人类在生活和生产活动中都离不开水，生活饮用水水质的优劣与人类健康密切相关。随着社会经济发展、科学进步和人民生活水平的提高，人们对生活饮用水的水质要求不断提高，饮用水水质标准也相应地不断发展和完善。由于生活饮用水水质标准的制定与人们的生活习惯、文化、经济条件、科学技术发展水平、水资源及其水质现状等多种因素有关，不仅各国之间，而且同一国家的不同地区之间，对饮用水水质的要求都存在着差异。
现有的水源或多或少都会存在不少污染物以及污染排放物，目前对水质检测的时候一般都是在不同的位置进行取样，但是这种检测方式所得到的检测结果比较片面，因此对于这种情况的时候检测起来就不是很准确了，因此需要对其进行改进。
实用新型内容
本实用新型的目的在于提供一种水质检测用的污泥干燥装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种水质检测用的污泥干燥装置，包括装置本体，所述装置本体设置底座，所述底座的上方设置预热腔，所述预热腔与底座之间通过焊接的方式固定连接，所述预热腔的上方设置固定架，所述固定架与预热腔的顶部通过焊接的方式固定连接，固定架的上方设置支撑柱，所述支撑柱的底部与固定架之间焊接连接，所述支撑柱的内侧设置支撑横梁，所述支撑横梁与支撑柱之间焊接连接，所述支撑柱的顶部设置蒸发皿，所述蒸发皿架设在支撑柱的上方，所述蒸发皿下方设置加热器，所述加热器与支撑横梁之间通过螺钉的作用固定连接，所述蒸发皿的上方设置环形架，装置本体设置导气罩，装置本体设置管道，所述管道的一端与导气罩的内部相互连通，预热腔的右侧设置集水箱，所述集水箱与底座之间通过螺钉的作用固定连接，所述管道的另一端与集水箱的内部相互连通，所述预热腔的内部设置放置槽，所述放置槽外侧设有预热导管，所述预热导管设置在预热腔的内部，预热导管的右端与集水箱的内部相互连通，预热腔的左侧设置冷却箱，所述冷却箱与底座之间通过螺钉的作用固定连接，所述预热导管的左端与冷却箱的内部相互连通。
作为本实用新型进一步的方案：所述环形架与蒸发皿之间通过支撑杆的作用连接，所述支撑杆与环形架之间焊接连接，所述支撑杆的底部插接在蒸发皿上，所述蒸发皿的端部对应支撑杆的位置设置插孔。
作为本实用新型进一步的方案：蒸发皿的侧面设有紧固旋钮，所述紧固旋钮与蒸发皿之间通过螺纹连接。
作为本实用新型进一步的方案：所述蒸发皿上还设置插槽，所述插槽设置在支撑杆的内侧，所述插槽与蒸发皿之间通过螺钉固定，所述插槽的内部设有隔热筒，所述隔热筒插接在插槽上，所述隔热筒设置在环形架的内侧。
作为本实用新型进一步的方案：所述隔热筒的内壁上设置搭片，所述搭片与隔热筒之间固定连接，所述搭片上设置第一磁铁，所述第一磁铁镶嵌在搭片上。
作为本实用新型进一步的方案：所述导气罩的底侧端部设置放置架，所述放置架与导气罩是一体成型结构.
作为本实用新型进一步的方案：所述放置架的底面上设置第二磁铁，所述第二磁铁镶嵌在放置架上，所述第二磁铁与第一磁铁之间相互作用，导气罩放置在搭片的上方。
作为本实用新型进一步的方案：所述管道的外壁上设置保暖护套，所述保暖护套包覆在管道上。
作为本实用新型进一步的方案：集水箱的内部设有水泵，所述预热导管与水泵之间相互连接。
作为本实用新型再进一步的方案：所述冷却箱的内部设置成品盛放槽，所述成品盛放槽的底部设置支撑架，所述成品盛放槽放置在支撑架的上方，所述支撑架与冷却箱的内壁之间通过焊接的方式固定连接。
与现有技术相比，本实用新型的有益效果是：本实用新型结构简单，使用方便，能够有效的将污泥进行蒸发处理，将其内部的水分除去留下固体部分，而且装置本体设有预热部分，利用装置本体自身蒸发操作时所产生的热量进行预热工作，有效的提高了工作效率，也节约了大量的能源。
