申请日2017.12.12
公开(公告)日2018.07.17
IPC分类号G01N33/18
摘要
本实用新型涉及一种污水质量检测装置，包括污水箱，所述污水箱一侧分别通过引水管连接有蓄水室与水质检测仪，所述引水管上安装有引水阀，所述水质检测仪一侧电性连接信息存储器，所述信息存储器一侧电性连接控制面板，所述蓄水室底部安装有电导率检测器，所述蓄水室内设有取水管，所述取水管上安装有取水泵，所述取水管一侧连接净化腔，所述净化腔内设有过滤层，所述净化腔一侧连接净水箱，本实用新型设置了电导率检测器与水质检测仪，电导率的数值反映出污水的盐度，说明污水中的金属离子含量，水质检测仪测量水中BOD、COD、氨氮、总磷、总氮、浊度、PH、溶解氧等项目，采用电化学反应和化学试剂反应的水质检测技术，实现了水质的精准检测。
权利要求书

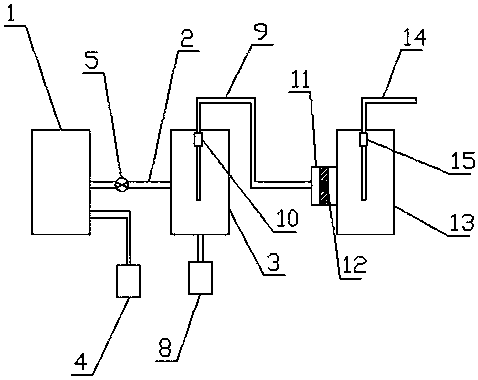

1.一种污水质量检测装置，包括污水箱(1)，其特征在于，所述污水箱(1)一侧分别通过引水管(2)连接有蓄水室(3)与水质检测仪(4)，所述引水管(2)上安装有引水阀(5)，所述水质检测仪(4)一侧电性连接信息存储器(6)，所述信息存储器(6)一侧电性连接控制面板(7)，所述蓄水室(3)底部安装有电导率检测器(8)，所述蓄水室(3)内设有取水管(9)，所述取水管(9)上安装有取水泵(10)，所述取水管(9)一侧连接净化腔(11)，所述净化腔(11)内设有过滤层(12)，所述净化腔(11)一侧连接净水箱(13)，所述净水箱(13)内设有喷水管(14)，所述喷水管(14)上安装有喷水泵(15)。
2.根据权利要求1所述的一种污水质量检测装置，其特征在于，所述过滤层(12)为生物过滤膜。
3.根据权利要求1所述的一种污水质量检测装置，其特征在于，所述控制面板(7)上镶嵌有液晶显示屏。
4.根据权利要求1所述的一种污水质量检测装置，其特征在于，所述水质检测仪(4)、所述电导率检测器(8)、所述信息存储器(6)与所述控制面板(7)一侧均电性连接蓄电池(16)。
5.根据权利要求1所述的一种污水质量检测装置，其特征在于，所述电导率检测器(8)一侧与所述蓄水室(3)电性连接。
6.根据权利要求1所述的一种污水 质量检测装置，其特征在于，所述电导率检测器(8)为BEC-200E电导率检测器。
说明书
一种污水质量检测装置
技术领域
本实用新型涉及一种污水质量检测装置，属于污水质量检测领域。
背景技术
按污水来源分类，污水处理一般分为生产污水处理和生活污水处理，生产污水包括工业污水、农业污水以及医疗污水等，而生活污水就是日常生活产生的污水，是指各种形式的无机物和有机物的复杂混合物，包括：①漂浮和悬浮的大小固体颗粒;②胶状和凝胶状扩散物;③纯溶液。
按水污的质性来分，水的污染有两类：一类是自然污染;另一类是人为污染，当前对水体危害较大的是人为污染，水污染可根据污染杂质的不同而主要分为化学性污染、物理性污染和生物性污染三大类，污染物主要有：⑴未经处理而排放的工业废水;⑵未经处理而排放的生活污水;⑶大量使用化肥、农药、除草剂的农田污水;⑷堆放在河边的工业废弃物和生活垃圾;⑸水土流失;⑹矿山污水，处理污水的方法很多，一般可归纳为物理法、化学法和生物法等。
现有技术中，对污水水质的检测不够精确。
实用新型内容
本实用新型提出一种污水质量检测装置，解决了现有技术中，对水质的检测不够精确的问题，本实用新型设置了电导率检测器与水质检测仪，电导率的数值反映出污水的盐度，说明污水中的金属离子含量，水质检测仪测量水中BOD、COD、氨氮、总磷、总氮、浊度、PH、溶解氧等项目，采用电化学反应和化学试剂反应的水质检测技术，实现了水质的精准检测。
为了解决上述技术问题，本实用新型提供了如下的技术方案：
本实用新型一种污水质量检测装置，包括污水箱，所述污水箱一侧分别通过引水管连接有蓄水室与水质检测仪，所述引水管上安装有引水阀，所述水质检测仪一侧电性连接信息存储器，所述信息存储器一侧电性连接控制面板，所述蓄水室底部安装有电导率检测器，所述蓄水室内设有取水管，所述取水管上安装有取水泵，所述取水管一侧连接净化腔，所述净化腔内设有过滤层，所述净化腔一侧连接净水箱，所述净水箱内设有喷水管，所述喷水管上安装有喷水泵。
作为本实用新型的一种优选技术方案，所述过滤层为生物过滤膜。
作为本实用新型的一种优选技术方案，所述控制面板上镶嵌有液晶显示屏。
作为本实用新型的一种优选技术方案，所述水质检测仪、所述电导率检测器、所述信息存储器与所述控制面板一侧均电性连接蓄电池。
作为本实用新型的一种优选技术方案，所述电导率检测器一侧与所述蓄水室电性连接。
作为本实用新型的一种优选技术方案，所述电导率检测器为BEC-200E电导率检测器。
本实用新型所达到的有益效果是：本实用新型设置了电导率检测器与水质检测仪，电导率的数值反映出污水的盐度，说明污水中的金属离子含量，水质检测仪测量水中BOD、COD、氨氮、总磷、总氮、浊度、PH、溶解氧等项目，采用电化学反应和化学试剂反应的水质检测技术，实现了水质的精准检测。
