申请日2017.12.12
公开(公告)日2018.08.28
IPC分类号C02F9/14
摘要
本实用新型公开了一种城市环保污水收集净化装置，包括进水口，所述进水口末端连接有搅拌壁，其搅拌壁内部设置有搅拌池，且搅拌池中心安装有搅拌底座，所述搅拌底座内部安装有搅拌电机，其搅拌电机顶部连接有过滤网旋转轴，且过滤网旋转轴侧壁设置有过滤网，所述搅拌壁侧壁连接有输水管，其输水管侧壁安装有水泵，且输水管末端连接有微生物分解池，所述微生物分解池内部安装有扇叶底座，且搅拌旋转轴侧壁连接有搅拌扇叶，所述石榴石过滤层右侧设置有活性炭吸附层，且活性炭吸附层上方设置有排水口。该城市环保污水收集净化装置明确划分了三个污水处理区域，同时采用连续过滤层使得污水处理效果提升，适合城市污水处理。
权利要求书

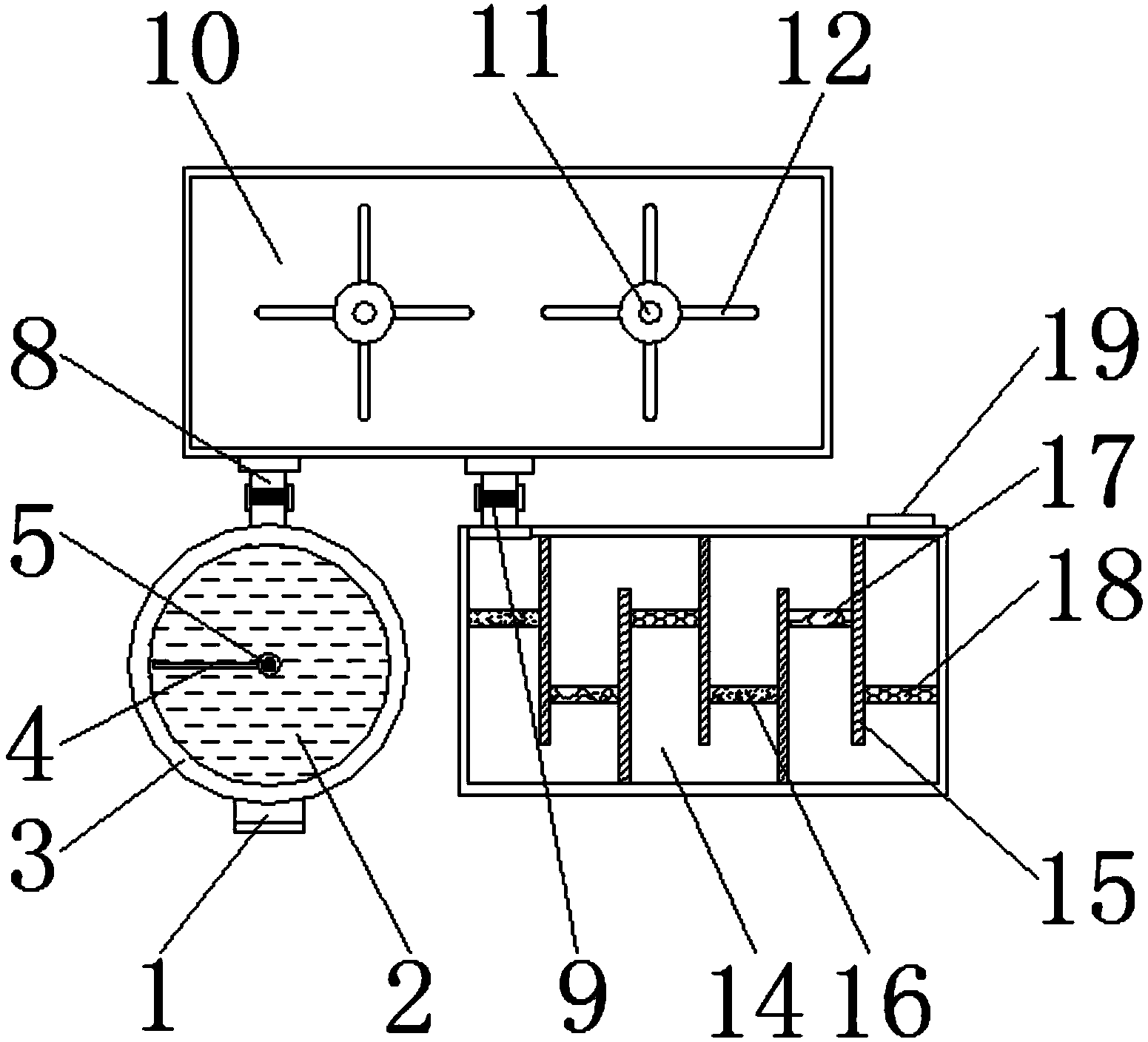

1.一种城市环保污水收集净化装置，包括进水口(1)，其特征在于：所述进水口(1)末端连接有搅拌壁(3)，其搅拌壁(3)内部设置有搅拌池(2)，且搅拌池(2)中心安装有搅拌底座(6)，所述搅拌底座(6)内部安装有搅拌电机(7)，其搅拌电机(7)顶部连接有过滤网旋转轴(5)，且过滤网旋转轴(5)侧壁设置有过滤网(4)，所述搅拌壁(3)侧壁连接有输水管(8)，其输水管(8)侧壁安装有水泵(9)，且输水管(8)末端连接有微生物分解池(10)，所述微生物分解池(10)内部安装有扇叶底座(13)，其扇叶底座(13)顶部连接有搅拌旋转轴(11)，且搅拌旋转轴(11)侧壁连接有搅拌扇叶(12)，所述微生物分解池(10)右侧底部侧壁连接有输水管(8)，其输水管(8)侧壁设置有水泵(9)，且输水管(8)末端连接有过滤池(14)，所述过滤池(14)内部设置有过滤挡板(15)，其过滤挡板(15)左侧壁连接有砂石过滤层(16)，且过滤挡板(15)右侧壁连接有石榴石过滤层(17)，所述石榴石过滤层(17)右侧设置有活性炭吸附层(18)，且活性炭吸附层(18)上方设置有排水口(19)。
2.根据权利要求1所述的一种城市环保污水收集净化装置，其特征在于：所述搅拌池(2)为圆柱形结构，其搅拌池(2)半径与过滤网(4)长度相等，且过滤网(4)宽度与搅拌池(2)深度大小相等。
3.根据权利要求1所述的一种城市环保污水收集净化装置，其特征在于：所述过滤网(4)通过焊接与过滤网旋转轴(5)相互连接，且过滤网旋转轴(5)和搅拌底座(6)之间的连接方式为活动连接。
4.根据权利要求1所述的一种城市环保污水收集净化装置，其特征在于：所述搅拌旋转轴(11)和搅拌扇叶(12)共设置有2组，且其横向等距离分布于微生物分解池(10)内部。
5.根据权利要求1所述的一种城市环保污水收集净化装置，其特征在于：所述搅拌扇叶(12)共设置有4片，且搅拌扇叶(12)纵向交替等距离分布于搅拌旋转轴(11)侧壁。
6.根据权利要求1所述的一种城市环保污水 收集净化装置，其特征在于：所述过滤池(14)通过过滤挡板(15)构成“S”形流动结构。
7.根据权利要求1所述的一种城市环保污水收集净化装置，其特征在于：所述砂石过滤层(16)、石榴石过滤层(17)和活性炭吸附层(18)共设置有2组，且砂石过滤层(16)、石榴石过滤层(17)和活性炭吸附层(18)等距离分布于过滤挡板(15)侧壁。
说明书
一种城市环保污水收集净化装置
技术领域
本实用新型涉及污水处理设备技术领域，具体为一种城市环保污水收集净化装置。
背景技术
城市污水是通过下水管道收集到的所有排水，是排入下水管道系统的各种生活污水、工业废水和城市降雨径流的混合水，生活污水是人们日常生活中排出的水，它是从住户、公共设施(饭店、宾馆、影剧院、体育场馆、机关、学校和商店等)和工厂的厨房、卫生间、浴室和洗衣房等生活设施中排放的水，这类污水的水质特点是含有较高的有机物，如淀粉、蛋白质、油脂等，以及氮、磷、等无机物，此外，还含有病原微生物和较多的悬浮物，相比较于工业废水，生活污水的水质一般比较稳定，浓度较低，工业废水是生产过程中排出的废水，包括生产工艺废水、循环冷却水冲洗废水以及综合废水，由于各种工业生产的工艺、原材料、使用设备的用水条件等的不同，工业废水的性质千差万别，相比较于生活废水，工业废水水质水量差异大，具有浓度高、毒性大等特征，不易通过一种通用技术或工艺来治理，往往要求其在排出前在厂内处理到一定程度。
现有的污水处理装置处理区域划分不明确，处理工序少，处理效果不理想，同时由于城市污水排放量大，传统的污水处理装置无法做到连续有效处理，使得许多污水未达到排放要求就被排放。
实用新型内容
本实用新型的目的在于提供一种城市环保污水收集净化装置，以解决上述背景技术中提出的现有的污水处理装置处理区域划分不明确，处理工序少，处理效果不理想，同时由于城市污水排放量大，传统的污水处理装置无法做到连续有效处理，使得许多污水未达到排放要求就被排放的问题。
为实现上述目的，本实用新型提供如下技术方案：一种城市环保污水收集净化装置，包括进水口，所述进水口末端连接有搅拌壁，其搅拌壁内部设置有搅拌池，且搅拌池中心安装有搅拌底座，所述搅拌底座内部安装有搅拌电机，其搅拌电机顶部连接有过滤网旋转轴，且过滤网旋转轴侧壁设置有过滤网，所述搅拌壁侧壁连接有输水管，其输水管侧壁安装有水泵，且输水管末端连接有微生物分解池，所述微生物分解池内部安装有扇叶底座，其扇叶底座顶部连接有搅拌旋转轴，且搅拌旋转轴侧壁连接有搅拌扇叶，所述微生物分解池右侧底部侧壁连接有输水管，其输水管侧壁设置有水泵，且输水管末端连接有过滤池，所述过滤池内部设置有过滤挡板，其过滤挡板左侧壁连接有砂石过滤层，且过滤挡板右侧壁连接有石榴石过滤层，所述石榴石过滤层右侧设置有活性炭吸附层，且活性炭吸附层上方设置有排水口。
优选的，所述搅拌池为圆柱形结构，其搅拌池半径与过滤网长度相等，且过滤网宽度与搅拌池深度大小相等。
优选的，所述过滤网通过焊接与过滤网旋转轴相互连接，且过滤网旋转轴和搅拌底座之间的连接方式为活动连接。
优选的，所述搅拌旋转轴和搅拌扇叶共设置有2组，且其横向等距离分布于微生物分解池内部。
优选的，所述搅拌扇叶共设置有4片，且搅拌扇叶纵向交替等距离分布于搅拌旋转轴侧壁。
优选的，所述过滤池通过过滤挡板构成“S”形流动结构。
优选的，所述砂石过滤层、石榴石过滤层和活性炭吸附层共设置有2组，且砂石过滤层、石榴石过滤层和活性炭吸附层等距离分布于过滤挡板侧壁。
与现有技术相比，本实用新型的有益效果是：该城市环保污水收集净化装置明确划分了三个污水处理区域，同时采用连续过滤层使得污水处理效果提升，适合城市污水处理。搅拌池为圆柱形结构，其搅拌池半径与过滤网长度相等，且过滤网宽度与搅拌池深度大小相等，过滤网便于清理城市污水中无法溶解的大颗粒杂质，便于后续工序处理，过滤网通过焊接与过滤网旋转轴相互连接，且过滤网旋转轴和搅拌底座之间的连接方式为活动连接，活动连接的过滤网旋转轴和搅拌底座，使得过滤自动化，节省人力，提高过滤效果，搅拌旋转轴和搅拌扇叶共设置有2组，且其横向等距离分布于微生物分解池内部，由于微生物分解较慢，等距离安装的2组搅拌旋转轴和搅拌扇叶加快了污水处理速度，提高装置处理污水能力，搅拌扇叶共设置有4片，且搅拌扇叶纵向交替等距离分布于搅拌旋转轴侧壁，4片交替等距离安装的搅拌扇叶提高了搅拌面积，加快了污水处理速度，过滤池通过过滤挡板构成“S”形流动结构，“S”形流动结构使得污水充分过滤，提高过滤效果，砂石过滤层、石榴石过滤层和活性炭吸附层共设置有2组，且砂石过滤层、石榴石过滤层和活性炭吸附层等距离分布于过滤挡板侧壁，采用2组3种不同方式连续过滤物质，有效的提高了污水处理效果，保证了污水达到处理标准。
