摘要
本发明属于污水处理技术领域，具体的说是一种食品加工用污水处理系统，包括污水箱、传送单元、发热管、紫外线灯管、抽离模块和分类模块;污水箱底部设有气浮管，气浮管用于向污水内加入微小气泡;污水箱上部设有传送单元，传送单元将污水内杂物捞出并输送;传送单元一侧设有发热管，发热管一侧设有紫外线灯管，紫外线灯管用于消除捞取杂物内的细菌和病毒;传送单元一端设有抽离模块，传送单元将捞取的杂物运至抽离模块位置，抽离模块将杂物吸走;抽离装置另一端连接着分类模块;分类模块用于将杂物分类;本发明特别适用于处理禽类屠宰场产生的污水，能够有效分离污水中固态杂物，并将杂物分类，实现资源的回收利用。
权利要求书
1.一种食品加工用污水处理系统，其特征在于：包括污水箱(1)、传送单元(2)、发热管(3)、紫外线灯管(4)、抽离模块(5)和分类模块(6);所述污水箱(1)底部设有气浮管(11)，所述气浮管(11)用于向污水内加入微小气泡;所述污水箱(1)上部设有传送单元(2)，传送单元(2)将污水内杂物捞出并输送;所述传送单元(2)一侧设有发热管(3)，发热管(3)用于对捞出的杂物进行干燥，所述发热管(3)一侧设有紫外线灯管(4)，紫外线灯管(4)用于消除捞取杂物内的细菌和病毒;所述传送单元(2)一端设有抽离模块(5)，传送单元(2)将捞取的杂物运至抽离模块(5)位置，抽离模块(5)将杂物吸走;抽离装置(5)另一端连接着分类模块(6);分类模块(6)用于将杂物分类;其中，
所述传送单元(2)包括支架(21)、第一转动辊(22)、第二转动辊(23)、传送带(24)和导向辊(25);所述支架(21)上端对应设置的有第一转动辊(22)、第二转动辊(23)和导向辊(25);所述第一转动辊(22)和第二转动辊(23)外周套接有传送带(24);所述第一转动辊(22)和第二转动辊(23)之间设有导向辊(25);导向辊(25)用于将传送带(24)导向污水箱(1);所述传送带(24)外表面设有勾爪(241);所述勾爪(241)用于捞取污水箱(1)内杂物;
所述抽离模块(5)包括进风管(51)、离心泵(52)和出风管(53);所述进风管(51)设在传送带(24)一侧，杂物通过进风管(51)被吸入抽离模块(5);进风管(51)配合连接着离心泵(52);离心泵(52)一侧配合连接着出风管(53);
所述分类模块(6)包括第一罐体(61)、第二罐体(62)、吹风单元(63)、第一集物箱(64)和第二集物箱(65);所述第一罐体(61)和第二罐体(62)并排设置，所述第一罐体(61)和第二罐体(62)上部设有连接通道;所述第一罐体(61)上部呈锥形，并连接着抽离模块(5)的出风管(53);所述第一罐体(61)上端一侧设有吹风单元(63)，通过控制吹风单元(63)风量大小，利用杂物内碎肉和羽毛重量不同，实现杂物内碎肉留在第一罐体(61)内，杂物内的羽毛被吹入第二罐体(62);所述第一罐体(61)下端设有第一集物箱(64);所述第二罐体(62)下端设有第二集物箱(65)。
2.根据权利要求1所述的一种食品加工用污水处理系统，其特征在于：所述第二转动辊(23)一侧设置一组气孔(231);所述气孔(231)用于将传送带上附着的杂物吹向抽离模块(5)，所述气孔(231)轴向不规则倾斜。
3.根据权利要求1所述的一种食品加工用污水处理系统，其特征在于：所述勾爪(241)表面布置有树状枝杈。
4.根据权利要求1所述的一种食品加工用污水处理系统，其特征在于：所述勾爪(241)一组至少设置六个，所述勾爪(241)每组间隔布置在传送带(24)表面，每组勾爪(241)间隔距离为50mm。
5.根据权利要求1所述的一种食品加工用污水处理系统，其特征在于：所述进风管(51)一端设置有喇叭状导流板(511)，导流板(511)底端设置有扁平型连接口。
说明书
一种食品加工用污水处理系统
技术领域
本发明属于污水处理技术领域，具体的说是一种食品加工用污水处理系统。
背景技术
禽类屠宰场主要屠宰一些家禽，包括鸡、鸭和鹅之类家禽;在对这类家禽屠宰加工的时候会有许多禽类的羽毛、碎肉和骨头混入污水当中，造成污水处理装置的效率变差;严重时甚至会造成设备受损，所以对污水内的羽毛、碎肉和骨头的预先去除尤为重要。
现有技术中分离杂物的方法，通常是通过格栅过滤，去除效率低下，还需要人工定期对格栅进行清理，清除的杂物还需要消毒，并且不能够有效的对杂物进行进一步处理，对环境的影响依然严重，所以提供一种食品加工用污水处理系统来解决上述问题十分必要。
鉴于此，本发明所述的一种食品加工用污水处理系统，能够有效的处理禽类屠宰场污水内杂物;其具体有益效果如下：
1.本发明所述的一种食品加工用污水处理系统，通过设置勾爪241，能够捞取低处污水内杂物。
2.本发明所述的一种食品加工用污水处理系统，通过设置抽离模块，将捞出的杂物自动抽离，无需人工处理。
3.本发明所述的一种食品加工用污水处理系统，通过设置分类模块，实现杂物内碎肉和羽毛的自动分类，实现资源的回收利用。
发明内容
为了弥补现有技术的不足，本发明提出了一种食品加工用污水处理系统，特别适用于处理禽类屠宰场产生的污水，能够有效分离污水中固态杂物，并将杂物分类，实现资源的回收利用。

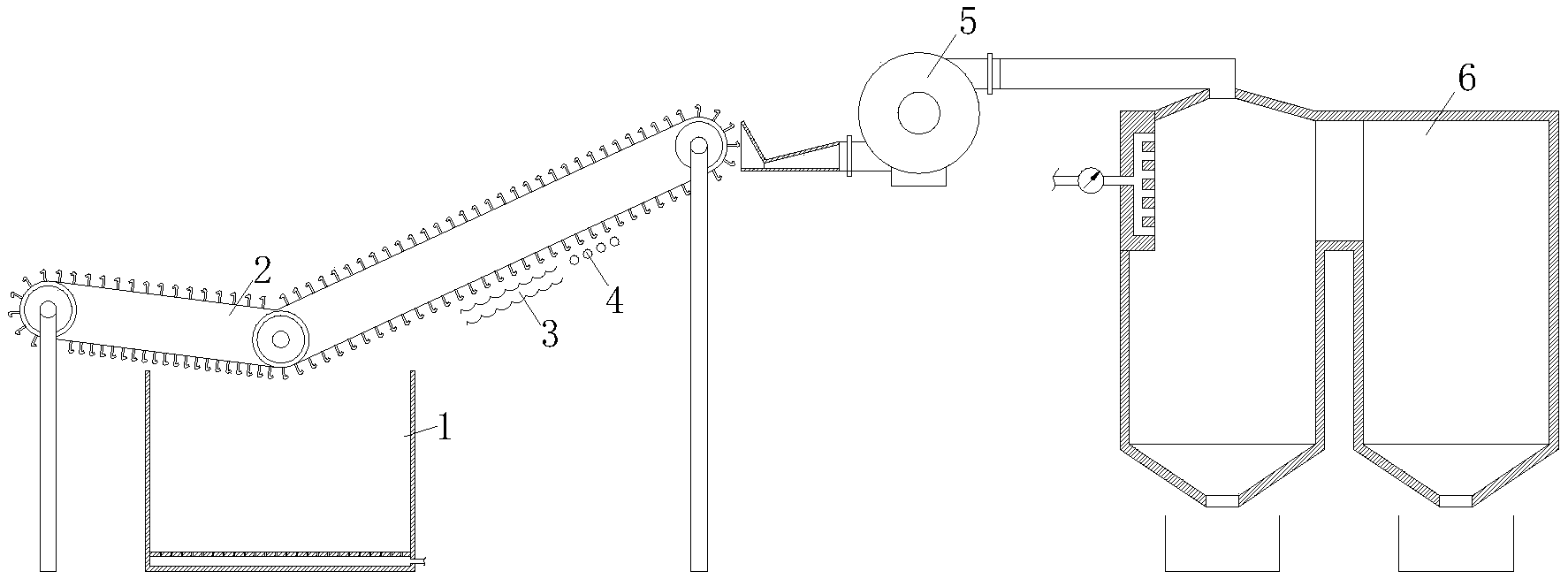

本发明所述的一种食品加工用污水处理系统，包括污水箱、传送单元、发热管、紫外线灯管、抽离模块和分类模块;所述污水箱底部设有气浮管，所述气浮管用于向污水内加入微小气泡，微小气泡附着在固体杂物表面，使得杂物上浮漂浮在污水上层;所述污水箱上部设有传送单元，传送单元将污水内杂物捞出并输送;所述传送单元一侧设有发热管，发热管用于对捞出的杂物进行干燥，所述发热管一侧设有紫外线灯管，紫外线灯管用于消除捞取杂物内的细菌和病毒;所述传送单元一端设有抽离模块，传送单元将捞取的杂物运至抽离模块位置，抽离模块将杂物吸走;抽离装置另一端连接着分类模块;分类模块用于将杂物分类;其中，
所述传送单元包括支架、第一转动辊、第二转动辊、传送带和导向辊;所述支架上端对应设置的有第一转动辊、第一转动辊、第二转动辊和导向辊;所述第一转动辊和第二转动辊外周套接有传送带;所述第一转动辊和第二转动辊之间设有导向辊;导向辊用于将传送带导向污水箱;所述传送带外表面设有勾爪;所述勾爪用于捞取污水箱内杂物;
所述抽离模块包括进风管、离心泵和出风管;所述进风管设在传送带一侧，杂物通过进风管被吸入抽离模块;进风管配合连接着离心泵;离心泵一侧配合连接着出风管，离心泵开启，将勾爪上捞取的杂物吸走;
所述分类模块包括第一罐体、第二罐体、吹风单元、第一集物箱和第二集物箱;所述第一罐体和第二罐体并排设置，所述第一罐体和第二罐体上部设有连接通道;所述第一罐体上部呈锥形，并连接着抽离模块的出风管;所述第一罐体上端一侧设有吹风单元，通过控制吹风单元风量大小，利用杂物内碎肉和羽毛重量不同，实现杂物内碎肉留在第一罐体内，杂物内的羽毛被吹入第二罐体;所述第一罐体下端设有第一集物箱，用于收集第一罐体降落的碎肉;所述第二罐体下端设有第二集物箱，用于收集第二罐体降落的羽毛，实现资源的回收利用。
作为本发明的一种实施方式，所述第二转动辊一侧设置一组气孔;所述气孔用于将传送带上附着的杂物吹向抽离模块，所述气孔轴向不规则倾斜，利于将拐角和拐角出杂物吹离，提高清洁效率。
作为本发明的一种实施方式，所述勾爪表面布置有树状枝杈，提高附着杂物能力，提高捞取效率。
作为本发明的一种实施方式，所述勾爪一组至少设置六个，所述勾爪每组间隔布置在传送带表面，每组勾爪间隔距离为50mm。
作为本发明的一种实施方式，所述进风管一端设置有喇叭状导流板，导流板底端设置有扁平型连接口，增加吸取面积，扁平型连接口提高交接点吸取压力，提高吸取效率。
本发明的有益效果如下：
1.本发明所述的一种食品加工用污水处理系统，通过设置勾爪241，能够捞取低处污水内杂物。
2.本发明所述的一种食品加工用污水处理系统，通过设置抽离模块，将捞出的杂物自动抽离，无需人工处理。
3.本发明所述的一种食品加工用污水处理系统，通过设置分类模块，实现杂物内碎肉和羽毛的自动分类，实现资源的回收利用。
