申请日2018.01.15
公开(公告)日2018.09.04
IPC分类号E03F3/02; E03F5/22
摘要
本实用新型公开了一种污水排放监控设备，包括：箱体，该箱体内分隔为相互独立的集水池和设备间，所述设备间位于集水池上方，集水池的侧壁上设置进水口，设备间顶部设置排水口;排污泵，用于将集水池内的污水由所述排水口排出，连接排污泵出水管与排水口的排水管上设置流量计;控制柜，该控制柜内安装控制器，所述流量计接入该控制器内，所述排污泵接入并受控于该控制器。本实用新型可用于对排污单位的污水排放量进行监控，对污水排放前的污水总量进行有效的监控和管理，通过监测流量和设备控制进而控制排污单位的排污行为，对浓度变化不大的排污口实际上是控制企业的排污总量。
权利要求书
1.一种污水排放监控设备，其特征在于，包括：
箱体，该箱体内分隔为相互独立的集水池和设备间，所述设备间位于集水池上方，集水池的侧壁上设置进水口，设备间顶部设置排水口;
排污泵，用于将集水池内的污水由所述排水口排出，连接排污泵出水管与所述排水口的排水管上设置流量计;
控制柜，该控制柜内安装控制器，所述流量计接入该控制器内，所述排污泵接入并受控于该控制器。
2.根据权利要求1所述污水排放监控设备，其特征在于，所述进水口处设置控制阀，且该控制阀接入并受控于所述控制器。
3.根据权利要求1所述污水排放监控设备，其特征在于，所述排污泵为潜水排污泵，位于集水池内，所述排水管位于设备间内。
4.根据权利要求1所述污水排放监控设备，其特征在于，所述流量计为电磁流量计，所述排水管上且位于电磁流量计下游设置电动闸阀，该电动闸阀接入并受控于所述控制器。
5.根据权利要求4所述污水排放监控设备，其特征在于，所述排水管上且位于电磁流量计上游设有止回阀。
6.根据权利要求1所述污水排放监控设备，其特征在于，所述箱体顶部设置排气口，设备间内设置连通所述集水池与排气口的排气管。
7.根据权利要求1所述污水排放监控设备，其特征在于，所述设备间内还设有检修爬梯。
8.根据权利要求1所述污水排放监控设备，其特征在于，所述控制器为PLC控制器，带有信号接收和发送模块并接入远程监控及数据采集设备。
9.根据权利要求1所述污水排放监控设备，其特征在于，所述箱体顶部设置为活动式盖板，所述控制柜置于活动式盖板上方。
10.根据权利要求1所述污水排放监控设备，其特征在于，所述污水排放监控设备为地埋式。
说明书
一种污水排放监控设备
技术领域
本实用新型涉及一款集成式、可控式、一体化的污水排放监控设备，属于污水排放监控技术领域。
背景技术
污水中含有的各种污染物超标排放时会危害水生系统，对环境造成恶劣影响，还会通过水或食物链，污染物进入人体，影响人的健康，使人急性或慢性中毒。此外，水污染还会对工农生产造成危害，工业用水必须投入更多的处理费用，造成资源、能源的浪费，食品工业用水要求更为严格，水质不合格，会使生产停顿，农业使用污水，会造成作物减产、品质降低，甚至使人畜受害，降低土壤质量等。随着企业的快速发展，企业的污水排放问题已经成为影响环境质量的关键问题。
为了避免水污染、提高环境质量，必须核定排污单位的污水排放量，对污水排放前的污水总量进行有效的监控和管理。目前现有技术中对污水排放前进行监控和管理的方法主要是线上监控。
线上监控有着以下特点。
第一，其监控原理是监测重点污染源的污染物排放浓度是否超标。
第二，其操作方式就是简单的在线监控，没有控制功能，仅仅用于超标后行政处罚，不能及时阻止环境损害行为，无法达到避免水污染的目的。
第三，其应用范围也仅限于重点排污单位，而且是经过环保审批的强制行为，大量小散排污单位是不需要安装的。
第四，在管理和运行成本上，在线监控监控的是3～5个污染物浓度指标，初期投入非常昂贵，小散排污单位难以承受，其运行成本也相对较高，但是监测数据的稳定性却相对较差，直接应用于环境执法存在风险。
实用新型内容
本实用新型提供一款集成式、可控式、一体化的污水排放监控设备，对排水单位的排水总量进行监控。
一种污水排放监控设备，包括：

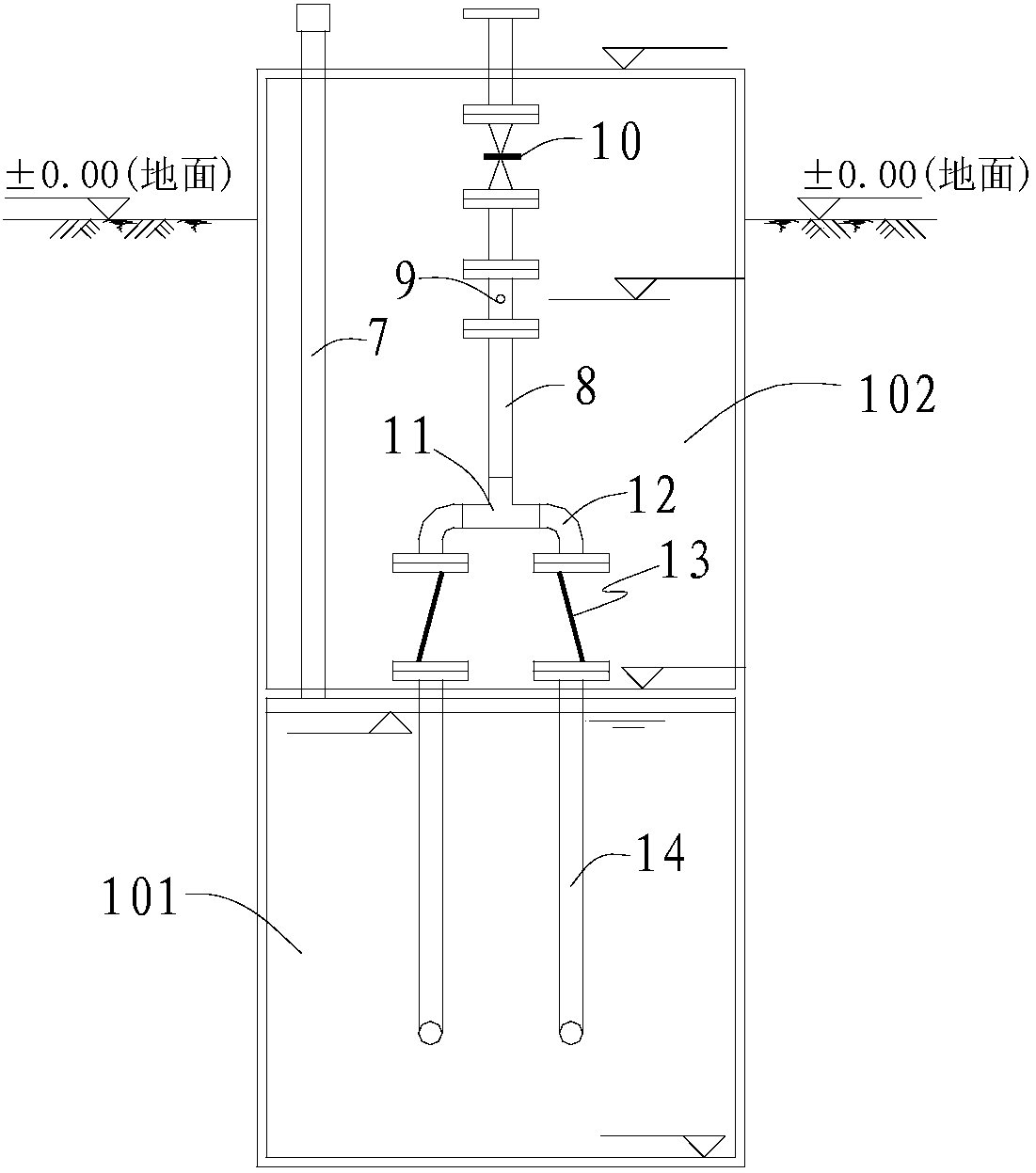

箱体，该箱体内分隔为相互独立的集水池和设备间，所述设备间位于集水池上方，集水池的侧壁上设置进水口，设备间顶部设置排水口;
排污泵，用于将集水池内的污水由所述排水口排出，连接排污泵出水管与所述排水口的排水管上设置流量计;
控制柜，该控制柜内安装控制器，所述流量计接入该控制器内，所述排污泵接入并受控于该控制器。
本实用新型的污水排放监控设备安装于待排污单位，待排污水由进水口进入集水池内，排污泵将集水池内的污水由排水口排出，排水管上设置流量计，流量计接入控制器，对流量进行监控。
本实用新型可用于对排污单位的污水排放量进行监控，对污水排放前的污水总量进行有效的监控和管理，通过监测流量和设备控制进而控制排污单位的排污行为，对浓度变化不大的排污口实际上是控制企业的排污总量。控制器能收集电磁流量计的信息，当排放量高于设定阈值时，可提醒人工或者自动关闭排污泵。
当所检测的流量显示超过预设值时，关闭进水口控制阀，可以手动关闭也可以远程监控进行自动关闭，优选地，所述进水口处设置控制阀，且该控制阀接入并受控于所述控制器。可通过控制器实现远程关闭进水。
本实用新型装置采用压力式外排方式，优选地，所述排污泵为潜水排污泵，位于集水池内，所述排水管位于设备间内。
优选地，所述流量计为电磁流量计，所述排水管上且位于电磁流量计下游设置电动闸阀，该电动闸阀接入并受控于所述控制器。
电动闸阀为设备的强制关闭措施，可通过PLC及远程来控制设备的开关也可人工关闭。
优选地，所述排水管上且位于电磁流量计上游设有止回阀。
排污泵的数量根据实际需要设置，排污泵出水管与排水管之间通过三通及弯头连接，止回阀设置在连接排水管与每个排污泵出水管的分管路上。
本实用新型中所述上游和下游均按污水排放流向为准。
优选地，所述箱体顶部设置排气口，设备间内设置连通所述集水池与排气口的排气管。
优选地，所述设备间内还设有检修爬梯。
本发明的控制器首先能控制排污胶囊内水泵的开关以及电动阀门的开关，并且能收集电磁流量计的信息;其次PLC内设置信号接收和发送模块，管理人员可以通过远程进行控制和接收数据信号。优选地，所述控制器为PLC控制器，带有信号接收和发送模块并接入远程监控及数据采集设备。
控制器将排污单位污水排放量数据进行远程传输至远程终端，后续对各个排污单位的水量数据进行收集汇总，结合大数据分析，可满足系统自动化控制要求，建立数据库平台，结合大数据分析，提供各种形式分析报告，以辅助管理和决策;还可通过远程控制设备的开关进而控制企业的排放，倒逼排污单位停产或减产，将环境影响降到最低。
优选地，所述箱体顶部设置为活动式盖板，所述控制柜置于活动式盖板上方。排水口和排气口的设置避开活动式盖板，活动式盖板可上锁。
优选地，所述污水排放监控设备为地埋式。
本实用新型装置具有如下特点：
第一，其控制原理是可控式排污胶囊通过监测流量和设备控制进而控制排污单位的排污行为，对浓度变化不大的排污口实际上是控制企业的排污总量。
第二，其操作方式是通过远程控制设备的开关进而控制企业的排放，倒逼排污单位停产或减产，将环境影响降到最低。
第三，其应用范围不仅局限于环保审批的重点排污单位，而且能应用于小散排污单位，实现信息化的监控措施。
第四，在管理和运行成本方面，其投资小，控制灵活，基本可以做到免维护，采用监控流量的方式非常精准，同时采用压力式外排方式可以更加灵活适用于排放纳管或外排环境，减少自流排放的污水检查井的设置和路面开挖，同时降低排污单位一次性工程投资(压力管道管径较小，且敷设要求简单)。
第五，所述可控式排污胶囊设备内设有电磁流量计和数据传输接口，能准确测量污水排放量，排污许可证制度实施后，需要核定排污单位的污水排放量，同时流量计经过质监部门检查校验后即可作为执法依据，目前在国内某些地区已有成功应用案例。同时该设备和在线监控实施联合后可以进行总量控制，可以充分发挥现有在线监控的数据应用，可控式排污胶囊也可加载在线监控探头和控制系统。
与现有技术相比，本实用新型的有益效果：
(1)本实用新型的优点是实现污水排放污染物的总量控制。
(2)本实用新型操作方便，能远程控制企业排污行为，将环境影响降到最低。
(3)本实用新型应用范围广，可以适用于小散排污单位，实现信息化的监控措施，不仅局限于环保审批的重点排污单位。
(4)本实用新型管理方便，投资小，运行成本较低。
(5)本实用新型装置能实时监测排污单位污水排放量的瞬时值和累计值，控制灵活，基本可以做到免维护，采用监控流量的方式非常精准，能够将检测数据直接应用于环境执法。
