申请日2017.12.11
公开(公告)日2018.07.13
IPC分类号C02F3/08
摘要
本实用新型公开了一种蜂窝结构生物转盘污水处理装置，包括转轴、污水处理装置本体和生物转盘片，所述污水处理装置本体上设置有转轴，所述转轴的两侧通过均匀分布的支架与环架固定连接，所述两侧支架之间从内至外通过两个横杆焊接。本实用新型中，转轴的外侧通过支架固定连接有环架，且两侧支架之间焊接有横杆，横杆上等距设有工形卡，在本装置中，通过生物转盘片两侧的固定条可直接插入到工形卡内，再通过环架上设置的限位螺栓杆即可对生物转盘的外侧进行限位固定，该固定结构简单，便于生物转盘片的安装和拆卸，为生物转盘片的后期维护带来方便，进而提高了污水处理效率。
权利要求书

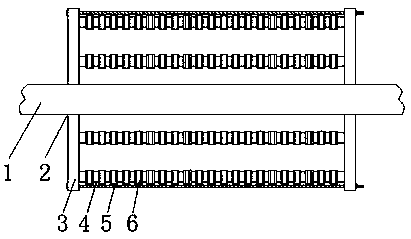

1.一种蜂窝结构生物转盘污水处理装置，包括转轴(1)、污水处理装置本体(2)和生物转盘片(8)，其特征在于，污水处理装置本体(2)上设置有转轴(1)，转轴(1)的两侧通过均匀分布的支架(3)与环架(7)固定连接，两侧支架(3)之间从内至外通过两个横杆(4)焊接，横杆(4)上均等距分布有多个工形卡(6)，且工形卡(6)通过固定条(9)与生物转盘片(8)滑动连接。
2.根据权利要求1所述的一种蜂窝结构生物转盘污水处理装置，其特征在于，支架(3)共设置有六组，且六组支架(3)沿转轴(1)的轴心等角度分布，且六组支架(3)各组均设置有两个。
3.根据权利要求1所述的一种蜂窝结构生物转盘污水处理装置，其特征在于，工形卡(6)的槽口厚度与固定条(9)的厚度大小相等。
4.根据权利要求1所述的一种蜂窝结构生物转盘污水处理装置，其特征在于，环架(7)上沿转轴(1)的轴心等角度设有六个限位螺栓杆(5)。
5.根据权利要求1所述的一种蜂窝结构生物转盘污水处理装置，其特征在于，生物转盘片(8)为扇形结构设计，且生物转盘片(8)沿转轴(1)的轴心等角度分布有六个。
说明书
一种蜂窝结构生物转盘污水处理装置
技术领域
本实用新型涉及生物转盘污水处理设备技术领域，尤其涉及一种蜂窝结构生物转盘污水处理装置。
背景技术
生物转盘是一种生物膜法污水处理技术，20世纪60年代由原联邦德国开创，是在生物滤池的基础上发展起来的，亦称为浸没式生物滤池，该工艺具有系统设计灵活、安装便捷、操作简单、系统可靠、操作和运行费用低等优点;不需要曝气，也无需污泥回流，节约能源，同时在较短的接触时间就可得到较高的净化效果，现已广泛应用于各种生活污水和工业污水的处理，其净化有机物的机理与生物滤池基本相同，但构造形式却与生物滤池不同。
通过蜂窝结构的生物转盘污水处理装置可以达到高效的污水处理效果，其中生物转盘则是这种污水处理装置中的核心结构，传统的生物转盘往往是固定死在转轴上的，随着使用时间的增加，生物转盘难免会出现一些问题，现有装置中对于生物转盘的拆卸更换工作就变得非常棘手，直接影响污水处理效率。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种蜂窝结构生物转盘污水处理装置。
为了实现上述目的，本实用新型采用了如下技术方案：一种蜂窝结构生物转盘污水处理装置，包括转轴、污水处理装置本体和生物转盘片，所述污水处理装置本体上设置有转轴，所述转轴的两侧通过均匀分布的支架与环架固定连接，所述两侧支架之间从内至外通过两个横杆焊接，所述横杆上均等距分布有多个工形卡，且工形卡通过固定条与生物转盘片滑动连接。
作为上述技术方案的进一步描述：
所述支架共设置有六组，且六组支架沿转轴的轴心等角度分布，且六组支架各组均设置有两个。
作为上述技术方案的进一步描述：
所述工形卡的槽口厚度与固定条的厚度大小相等。
作为上述技术方案的进一步描述：
所述环架上沿转轴的轴心等角度设有六个限位螺栓杆。
作为上述技术方案的进一步描述：
所述生物转盘片为扇形结构设计，且生物转盘片沿转轴的轴心等角度分布有六个。
本实用新型中，首先，转轴的外侧通过支架固定连接有环架，且两侧支架之间焊接有横杆，横杆上等距设有工形卡，在本装置中，通过六个生物转盘片拼组成一个大型生物转盘，每一个生物转盘片都是独立的，通过生物转盘片两侧的固定条可直接插入到工形卡内，再通过环架上设置的限位螺栓杆即可对生物转盘的外侧进行限位固定，该固定结构简单，便于生物转盘片的安装和拆卸，为生物转盘片的后期维护带来方便，进而提高了污水处理效率。
