申请日2017.12.11
公开(公告)日2018.06.01
IPC分类号B01J31/06; C02F1/30; C02F101/38
摘要
本发明公开了一种用于有效降解亚甲基蓝染料废水的C3N4/琼脂复合气凝胶光催化材料的制备方法，将0.05g的C3N4加入到5mL水中，超声分散120min，将0.0125g的琼脂粉放入烧杯中，加入5mL水，将装有琼脂粉的烧杯放入水浴锅中加热至95℃保持20min，待琼脂粉完全溶解后，取出烧杯，将C3N4分散液倒入烧杯中，之后直接把混合好的样品放入冰箱中，待样品在冰箱中完全冻住之后，使用冷冻干燥机干燥48h即可得到C3N4/琼脂复合气凝胶光催化材料。本发明制得的C3N4/琼脂复合气凝胶光催化材料具有较好的晶型和光吸收性能，而且具有紫外光响应的光催化性能，在模拟太阳光下具有高效降解亚甲基蓝染料废水的性能。
权利要求书
1.一种用于有效降解亚甲基蓝染料废水的C3N4/琼脂复合气凝胶光催化材料的制备方法，其特征在于具体过程为：将0.05g的C3N4加入到5mL水中，超声分散120min，将0.0125g的琼脂粉放入烧杯中，加入5mL水，将装有琼脂粉的烧杯放入水浴锅中加热至95℃保持20min，待琼脂粉完全溶解后，取出烧杯，将C3N4分散液倒入烧杯中，之后直接把混合好的样品放入冰箱中，待样品在冰箱中完全冻住之后，使用冷冻干燥机干燥48h即可得到C3N4/琼脂复合气凝胶光催化材料。
说明书
一种用于有效降解亚甲基蓝染料废水的C3N4/琼脂复合气凝胶光催化材料的制备方法
技术领域
本发明属于复合光催化材料的合成技术领域，具体涉及一种用于有效降解亚甲基蓝染料废水的C3N4/琼脂复合气凝胶光催化材料的制备方法。
背景技术
目前，水污染是环境污染中最重要的一部分，而且造成水污染的物质有很多，有机氯农药、多环芳烃、染料废水等等，其中，染料废水因其在自然界存在较多难降解而被熟知，但常规的吸附、沉淀、生物降解效果对于染料废水的降解都不是很理想。20世纪80年代，纳米科技越来越引起国内外的关注，成为研究的热点，尤其是在难降解有机污染物方面表现出良好的应用前景。C3N4作为一种常见的催化剂，具有制备方法简单，光催化性能较好的优点，但由于其比表面积较小，并且自身为粉体催化剂，使其具有吸附性能较差，且不易回收的缺点，因此，限制了C3N4的应用。
发明内容
本发明解决的技术问题是提供了一种用于有效降解亚甲基蓝染料废水的C3N4/琼脂复合气凝胶光催化材料的制备方法，该方法采用对环境无污染的安全材料琼脂与C3N4进行复合，增大其对染料废水的吸附并且易于回收使用，更有利于在环境中的应用，制备的C3N4/琼脂复合气凝胶光催化材料能够提高光吸收性，具有吸收光谱范围宽、性能稳定、无毒、高效低廉等优点，能够应用于难生物降解有机染料废水的降解，具有较强的市场应用前景。
本发明为解决上述技术问题采用如下技术方案，一种用于有效降解亚甲基蓝染料废水的C3N4/琼脂复合气凝胶光催化材料的制备方法，其特征在于具体过程为：将0.05g的C3N4加入到5mL水中，超声分散120min，将0.0125g的琼脂粉放入烧杯中，加入5mL水，将装有琼脂粉的烧杯放入水浴锅中加热至95℃保持20min，待琼脂粉完全溶解后，取出烧杯，将C3N4分散液倒入烧杯中，之后直接把混合好的样品放入冰箱中，待样品在冰箱中完全冻住之后，使用冷冻干燥机干燥48h即可得到C3N4/琼脂复合气凝胶光催化材料。

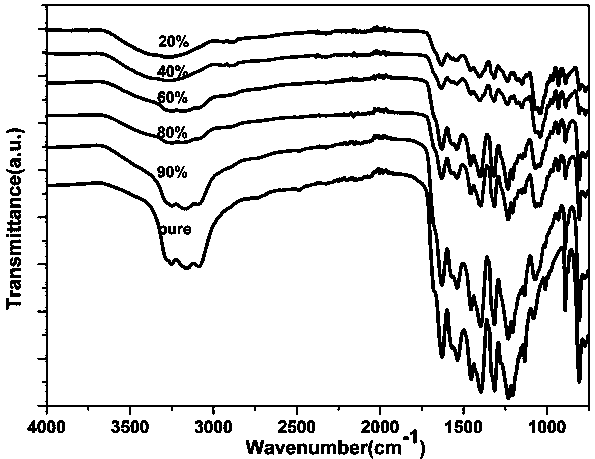

本发明制得的C3N4/琼脂复合气凝胶光催化材料具有较好的晶型和光吸收性能，而且具有紫外光响应的光催化性能，在模拟太阳光下具有高效降解亚甲基蓝染料废水的性能。
