申请日2017.12.11
公开(公告)日2018.05.15
IPC分类号C02F9/14; C02F101/30; C02F101/16
摘要
本发明公开了一种非浸入式生态膜污水处理工艺，包括如下步骤：污水经过格栅井处理，去除固体杂质;经步骤(1)处理后的污水进入水解酸化池进行水解酸化处理;经步骤(2)处理后的污水进入调节池进行处理;经步骤(3)处理后的污水通过喷淋布水系统进入非浸入式生态膜处理系统，进行污水处理;将处理后的水排出。本发明污水首先经过格栅格井隔除固体杂质后经水解酸化处理和调节池调节后，通过喷淋布水系统进入非浸入式生态膜处理系统，污水通过非浸入式生态膜处理工艺中的土壤/包气带/填料介质/微生物系统产生综合的物理、化学和生物反应使污染物得以去除，其中主要是生物化学反应，使有机污染物通过生物降解而去除。
权利要求书
1.一种非浸入式生态膜污水处理工艺，其特征在于，包括如下步骤：
(1)污水经过格栅井处理，去除固体杂质;
(2)经步骤(1)处理后的污水进入水解酸化池进行水解酸化处理;
(3)经步骤(2)处理后的污水进入调节池进行处理;
(4)经步骤(3)处理后的污水通过喷淋布水系统进入非浸入式生态膜处理系统，进行污水处理;
(5)将处理后的水排出。
2.根据权利要求1所述的一种非浸入式生态膜污水处理工艺，其特征在于：所述非浸入式生态膜处理系统包括池体、生物反应系统和曝气系统，所述生物反应系统内设有非浸入式填料和滤料。
3.根据权利要求2所述的一种非浸入式生态膜污水处理工艺，其特征在于：所述滤料为六层，由下到上依次由粒径为20-40mm的15cm的砾石层、5cm的瓜子片层、15cm的高效复合填料层、10cm的瓜子片层、5cm的高效复合填料层及10cm的砾石层构成，滤料高度共计60cm。
4.根据权利要求2所述的一种非浸入式生态膜污水处理工艺，其特征在于：所述池体为砖混结构，池体底部设置2.0-3.0%的坡度，池体最底层砾石层上部铺设有与曝气系统相连的通风管系统。
5.根据权利要求2所述的一种非浸入式生态膜污水处理工艺，其特征在于：所述曝气系统包括曝气盘，所述曝气盘通过连接管与风机相连，所述风机与空气加热器相连。
6.根据权利要求2所述的一种非浸入式生态膜污水处理工艺，其特征在于：所述非浸入式填料由聚丙烯材料注塑而成的球形悬浮填料，所述球形悬浮填料包括中空的鱼网状球体，所述鱼网状球体的内部设有与鱼网状球体相固定的旋转球体。
7.根据权利要求6所述的一种非浸入式生态膜污水处理工艺，其特征在于：所述旋转球体包括与鱼网状球体相固定的转轴，所述转轴外设有空心球体，所述空心球体的外表面均匀设有弧形鳞片。
8.根据权利要求3所述的一种非浸入式生态膜污水处理工艺，其特征在于：所述高效复合填料层由中粗砂、煅烧褐铁矿、粘土三种组成，所述粗砂、煅烧褐铁矿、粘土体积比为5:1:2。
9.根据权利要求1所述的一种非浸入式生态膜污水处理工艺，其特征在于：所述喷淋布水系统包括均匀分布在非浸入式填料上方的若干根互相连通的设有进水口的布水管，布水管上均匀设有若干与布水管相螺接的喷淋头。
10.根据权利要求9所述的一种非浸入式生态膜污水处理工艺，其特征在于：所述喷淋头包括与布水管相螺接的底座，所述底座上设有与底座一体成型喷嘴，所述底座上设有围在喷嘴外的护罩，所述护罩的两侧设有出水口。
说明书
一种非浸入式生态膜污水处理工艺
技术领域
本发明涉及一种非浸入式生态膜污水处理工艺，属于污水处理技术领域。
背景技术
污水处理是为使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程，污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活，在生活和工业生产中，都会产生大量的污水，传统污水处理工艺全部是将填料浸入水体，这样就需要将填料安装在滤池中，安装和拆卸都非常不方便。为此，我们提出一种非浸入式生态膜污水处理工艺。
发明内容
本发明的主要目的在于提供一种非浸入式生态膜污水处理工艺，通过采用非浸入式生态膜处理系统对污水进行处理，不仅不需要安装填料，并且污水处理的效果好，可以有效解决背景技术中的问题。
为实现上述目的，本发明采取的技术方案为：
一种非浸入式生态膜污水处理工艺，包括如下步骤：
(1)污水经过格栅井处理，去除固体杂质;
(2)经步骤(1)处理后的污水进入水解酸化池进行水解酸化处理;
(3)经步骤(2)处理后的污水进入调节池进行处理;
(4)经步骤(3)处理后的污水通过喷淋布水系统进入非浸入式生态膜处理系统，进行污水处理;
(5)将处理后的水排出。
进一步的，所述非浸入式生态膜处理系统包括池体、生物反应系统和曝气系统，所述生物反应系统内设有非浸入式填料和滤料。
进一步的，所述滤料为六层，由下到上依次由粒径为20-40mm的15cm的砾石层、5cm的瓜子片层、15cm的高效复合填料层、10cm的瓜子片层、5cm的高效复合填料层及10cm的砾石层构成，滤料高度共计60cm。
进一步的，所述池体为砖混结构，池体底部设置2.0-3.0%的坡度，池体最底层砾石层上部铺设有与曝气系统相连的通风管系统。
进一步的，所述曝气系统包括曝气盘，所述曝气盘通过连接管与风机相连，所述风机与空气加热器相连。
进一步的，所述非浸入式填料由聚丙烯材料注塑而成的球形悬浮填料，所述球形悬浮填料包括中空的鱼网状球体，所述鱼网状球体的内部设有与鱼网状球体相固定的旋转球体。
进一步的，所述旋转球体包括与鱼网状球体相固定的转轴，所述转轴外设有空心球体，所述空心球体的外表面均匀设有弧形鳞片。
进一步的，所述高效复合填料层由中粗砂、煅烧褐铁矿、粘土三种组成，所述粗砂、煅烧褐铁矿、粘土体积比为5:1:2。

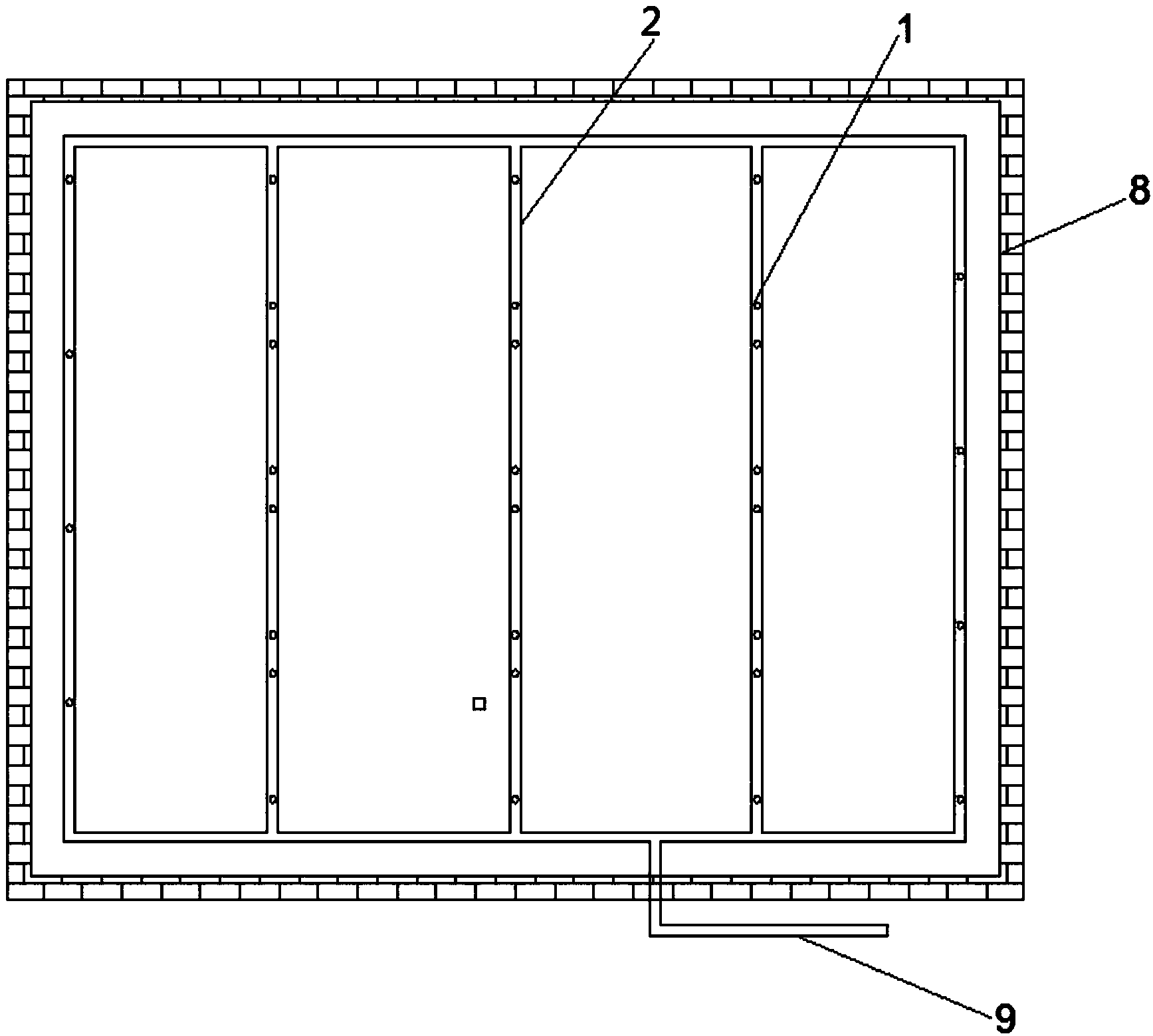

进一步的，所述喷淋布水系统包括均匀分布在非浸入式填料上方的若干根互相连通的设有进水口的布水管，布水管上均匀设有若干与布水管相螺接的喷淋头。
进一步的，所述喷淋头包括与布水管相螺接的底座，所述底座上设有与底座一体成型喷嘴，所述底座上设有围在喷嘴外的护罩，所述护罩的两侧设有出水口。
本发明污水首先经过格栅格井隔除固体杂质后经水解酸化处理和调节池调节后，通过喷淋布水系统进入非浸入式生态膜处理系统，污水通过非浸入式生态膜处理工艺中的土壤/包气带/填料介质/微生物系统产生综合的物理、化学和生物反应使污染物得以去除，其中主要是生物化学反应，使有机污染物通过生物降解而去除。
