申请日2017.12.11
公开(公告)日2018.05.29
IPC分类号C02F9/02; C02F1/50
摘要
本发明公开了一种可快速消毒的生活污水处理装置，包括沉淀过滤箱和消毒箱，沉淀过滤箱的内腔上部设有两个隔板，两个隔板之间是通过过滤管贯通连接，两个隔板把沉淀过滤箱的内腔分隔成出水腔和进水腔，进水腔的内侧壁顶端贯通连接进水管，进水腔的底壁设有排污孔，出水腔的一侧端通过连接管贯通连接在消毒箱上，连接管上设有水泵，消毒箱的内腔顶壁设有进气箱，消毒箱内设有搅拌杆，搅拌杆上均匀的贯通连接有若干搅拌管，消毒箱的一侧端上部设有药箱;而药箱和搅拌杆、搅拌叶以及搅拌管的相互配合，使得消毒药液雾化，实现快速的与污水混合，实现快速消毒的目的，提高水质处理速度和质量，大幅降低生活污水对周边环境的影响。
权利要求书
1.一种可快速消毒的生活污水处理装置，其特征在于，包括沉淀过滤箱和消毒箱，沉淀过滤箱设在消毒箱的左侧，沉淀过滤箱的内腔上部设有两个隔板，一隔板的底端设有导流孔，导流孔是锥形孔，两个隔板之间是通过过滤管贯通连接，过滤管的底端贯通连接导流孔，两个隔板把沉淀过滤箱的内腔分隔成出水腔和进水腔，进水腔设在出水腔的下方，进水腔通过过滤管贯通连接出水腔，进水腔的内侧壁顶端贯通连接进水管，进水腔的底壁设有排污孔，出水腔的一侧端通过连接管贯通连接在消毒箱上，连接管上设有水泵，消毒箱的内腔顶壁设有进气箱，消毒箱内设有搅拌杆，搅拌杆的顶端穿过进气箱和消毒箱的顶壁且固定连接在电机的电机轴上，电机固定连接在消毒箱的顶端，搅拌杆是空心杆，搅拌杆上均匀的贯通连接有若干搅拌管，搅拌管上均匀的设有若干出气孔，搅拌杆的一侧端顶部设有进气孔，搅拌杆通过轴承转动连接在进气箱和消毒箱上，消毒箱的内腔底壁设有排水孔，消毒箱的一侧端上部设有药箱，药箱的内腔底部设有水雾发生器，药箱的顶端面一侧贯通连接加药管，药箱的顶端面另一侧贯通连接气管，气管的另一端贯通连接在进气箱的顶端，气管上设有增压泵。
2.根据权利要求1所述的一种可快速消毒的生活污水处理装置，其特征在于，过滤管的轴线与沉淀过滤箱的轴线重合。
3.根据权利要求2所述的一种可快速消毒的生活污水处理装置，其特征在于，过滤管内设有过滤网和活性炭层，活性炭层设在过滤网的上方。
4.根据权利要求1所述的一种可快速消毒的生活污水处理装置，其特征在于，排污孔的底端设有排污管，排污管上设有第一控制阀。
5.根据权利要求1所述的一种可快速消毒的生活污水处理装置，其特征在于，搅拌杆的轴线与消毒箱的轴线重合。
6.根据权利要求1所述的一种可快速消毒的生活污水处理装置，其特征在于，出气孔内嵌设有单向阀。
7.根据权利要求1所述的一种可快速消毒的生活污水处理装置，其特征在于，排水孔是锥形孔，排水孔的底端贯通连接排水管，排水管上设有第二控制阀。
说明书
一种可快速消毒的生活污水处理装置
技术领域
本发明涉及生活废水处理装置，具体为一种可快速消毒的生活污水处理装置。
背景技术
人类生活过程中产生的污水，是水体的主要污染源之一。生活污水主要是人类生活中使用的各种厨房用水、洗涤用水和卫生间用水所产生的排放水，多为无毒的无机盐类。人类生活过程中产生的污水，是水体的主要污染源之一。主要是粪便和洗涤污水。主要是粪便和洗涤污水。生活污水中含有大量有机物，如纤维素、淀粉、糖类和脂肪蛋白质等;也常含有病原菌、病毒和寄生虫卵;无机盐类的氯化物、硫酸盐、磷酸盐、碳酸氢盐和钠、钾、钙、镁等。总的特点是含氮、含硫和含磷高，在厌氧细菌作用下，易生恶臭物质。
现有的对生活污水的处理办法是集中排放，然而，对于生活污水如果一律排放，会在一定程度上造成水资源的浪费，且对周边的生活环境也会产生深远的影响。
发明内容
本发明的目的在于提供一种可快速消毒的生活污水处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：

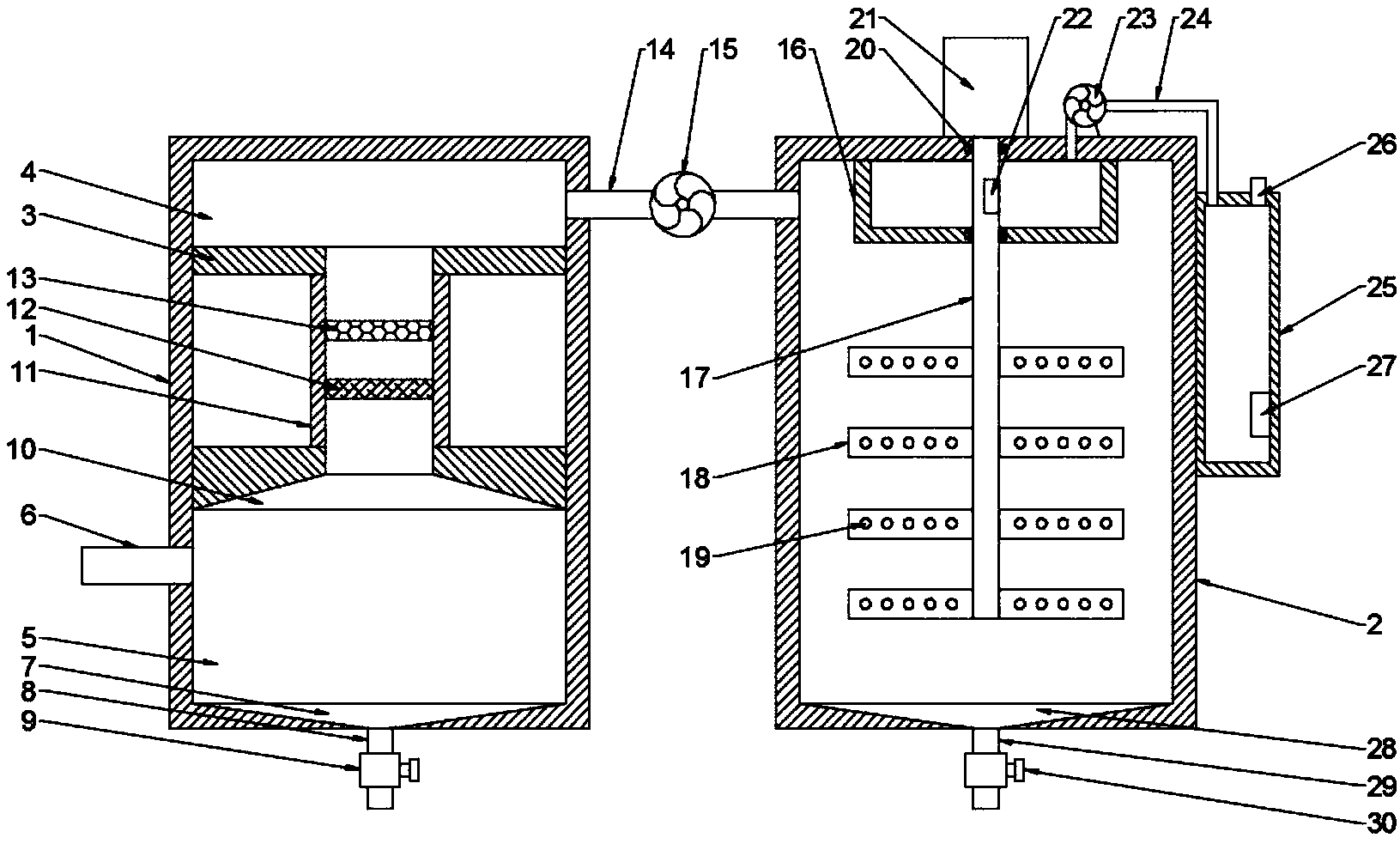

一种可快速消毒的生活污水处理装置，包括沉淀过滤箱和消毒箱，沉淀过滤箱设在消毒箱的左侧，沉淀过滤箱的内腔上部设有两个隔板，一隔板的底端设有导流孔，导流孔是锥形孔，两个隔板之间是通过过滤管贯通连接，过滤管的底端贯通连接导流孔，两个隔板把沉淀过滤箱的内腔分隔成出水腔和进水腔，进水腔设在出水腔的下方，进水腔通过过滤管贯通连接出水腔，进水腔的内侧壁顶端贯通连接进水管，进水腔的底壁设有排污孔，出水腔的一侧端通过连接管贯通连接在消毒箱上，连接管上设有水泵，消毒箱的内腔顶壁设有进气箱，消毒箱内设有搅拌杆，搅拌杆的顶端穿过进气箱和消毒箱的顶壁且固定连接在电机的电机轴上，电机固定连接在消毒箱的顶端，搅拌杆是空心杆，搅拌杆上均匀的贯通连接有若干搅拌管，搅拌管上均匀的设有若干出气孔，搅拌杆的一侧端顶部设有进气孔，搅拌杆通过轴承转动连接在进气箱和消毒箱上，消毒箱的内腔底壁设有排水孔，消毒箱的一侧端上部设有药箱，药箱的内腔底部设有水雾发生器，药箱的顶端面一侧贯通连接加药管，药箱的顶端面另一侧贯通连接气管，气管的另一端贯通连接在进气箱的顶端，气管上设有增压泵。
作为本发明更进一步的技术方案，过滤管的轴线与沉淀过滤箱的轴线重合。
作为本发明更进一步的技术方案，过滤管内设有过滤网和活性炭层，活性炭层设在过滤网的上方。
作为本发明更进一步的技术方案，排污孔的底端设有排污管，排污管上设有第一控制阀。
作为本发明更进一步的技术方案，搅拌杆的轴线与消毒箱的轴线重合。
作为本发明更进一步的技术方案，出气孔内嵌设有单向阀。
作为本发明更进一步的技术方案，排水孔是锥形孔，排水孔的底端贯通连接排水管，排水管上设有第二控制阀。
与现有技术相比，本发明通过设置过滤管对污水进行过滤处理，排出污水中的杂质;而药箱和搅拌杆、搅拌叶以及搅拌管的相互配合，使得消毒药液雾化，实现快速的与污水混合，实现快速消毒的目的，提高水质处理速度和质量，大幅降低生活污水对周边环境的影响。
